立式小型塑料颗粒挤出成型设备结构

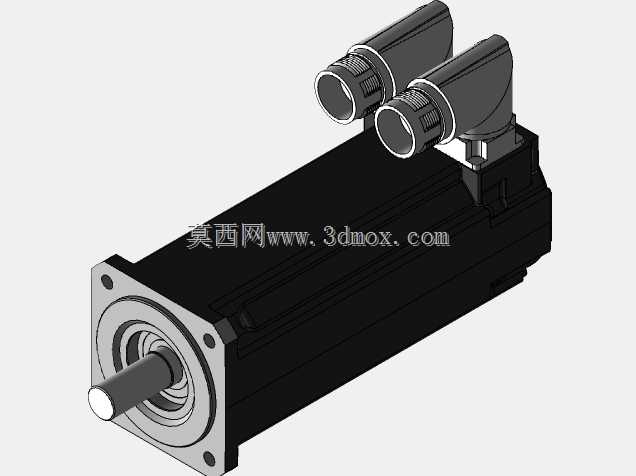

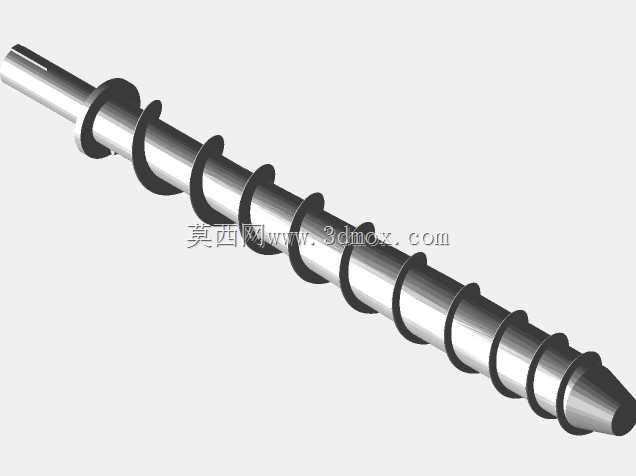

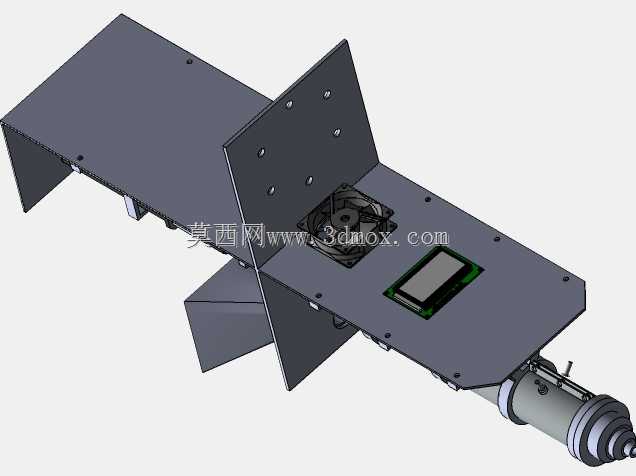

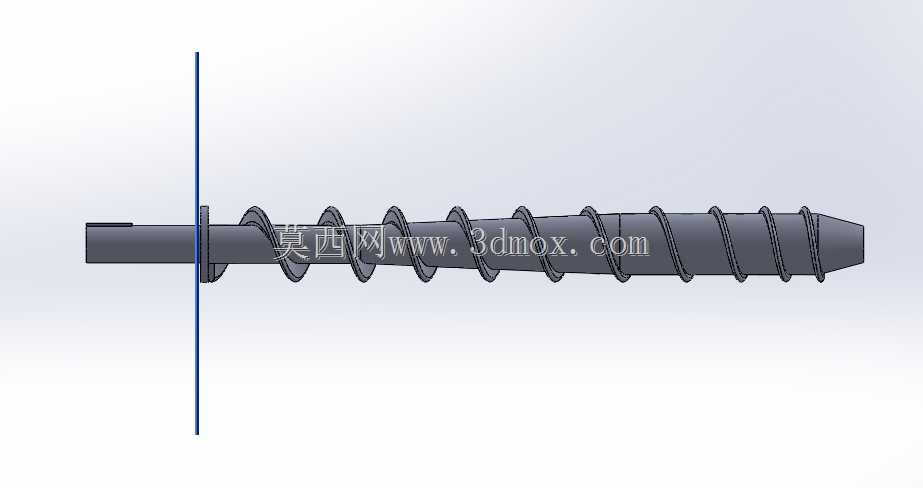

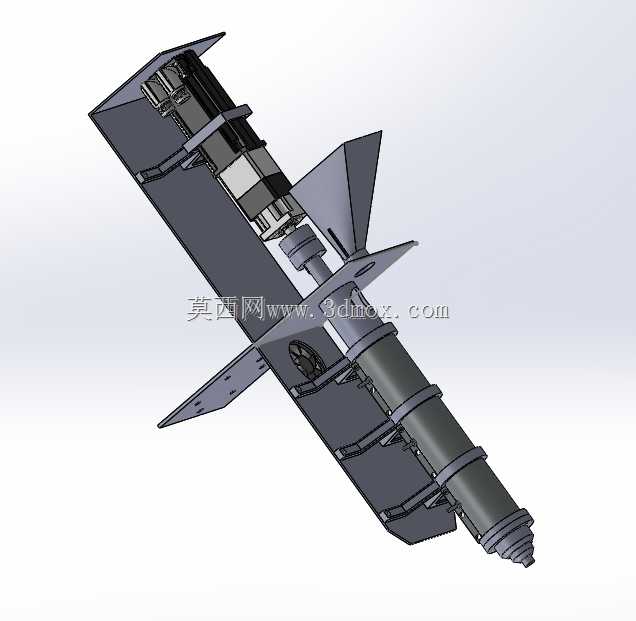

该设备面向小批量塑料改性、实验级色母粒制备、小型注塑件供料以及废旧塑料回收造粒场景设计，可适配实验室配方研发、小型塑料制品作坊的生产需求，能够将热塑性塑料原料完成输送、压实、塑化、熔融挤出的全流程作业，输出均匀的熔融料条经后续冷却切粒后即可得到合格塑料颗粒，也可直接对接小型挤出成型机头完成简易型材的连续挤出生产。设备整体采用立式倾斜布置结构，核心挤压单元为单螺杆结构，沿螺杆轴向分段设置了进料斗、多段加热冷却抱箍、机头成型段，进料段上方配置的锥形料斗可顺畅承接颗粒状原料，依靠原料自重稳定向螺杆螺槽内喂料，避免小规格设备常见的架桥堵料问题。螺杆采用渐变螺距设计，进料段螺槽深度较大，可容纳松散的固态颗粒原料，随着螺杆向机头方向推进，螺槽深度逐步收窄，配合外部加热圈的温度传导，对原料持续施加剪切挤压作用力，让塑料逐步从玻璃态转变为粘流态，同时将原料裹挟的空气从进料端反向排出，避免最终挤出料条出现气孔、密度不均的缺陷。设备的安装固定依托沿螺杆轴向布置的长条形安装基板，基板上预留了多组对应各功能部件的安装定位孔，驱动电机、料斗支架、加热段固定座、机头定位法兰均通过螺栓锁紧在基板上，既保证了各部件的同轴度精度，也方便后期拆解维护、更换不同长径比的螺杆适配不同原料的加工需求。驱动端采用直连式传动结构，电机输出轴通过联轴器与螺杆尾端直接连接，省去了中间减速传动的冗余结构，缩小了设备整体的占用空间，安装时仅需保证基板水平固定、进料斗上方预留足够的加料操作空间、机头位置预留出料及后续冷却工序的操作距离即可完成部署。设备的支撑翼板沿基板两侧对称布置，既可以提升基板的结构刚性，避免长螺杆高速运转时基板产生共振形变，也可作为辅助安装位拓展加装喂料机构、温度检测模块、压力监测元件，方便用户根据自身加工需求升级设备功能。
