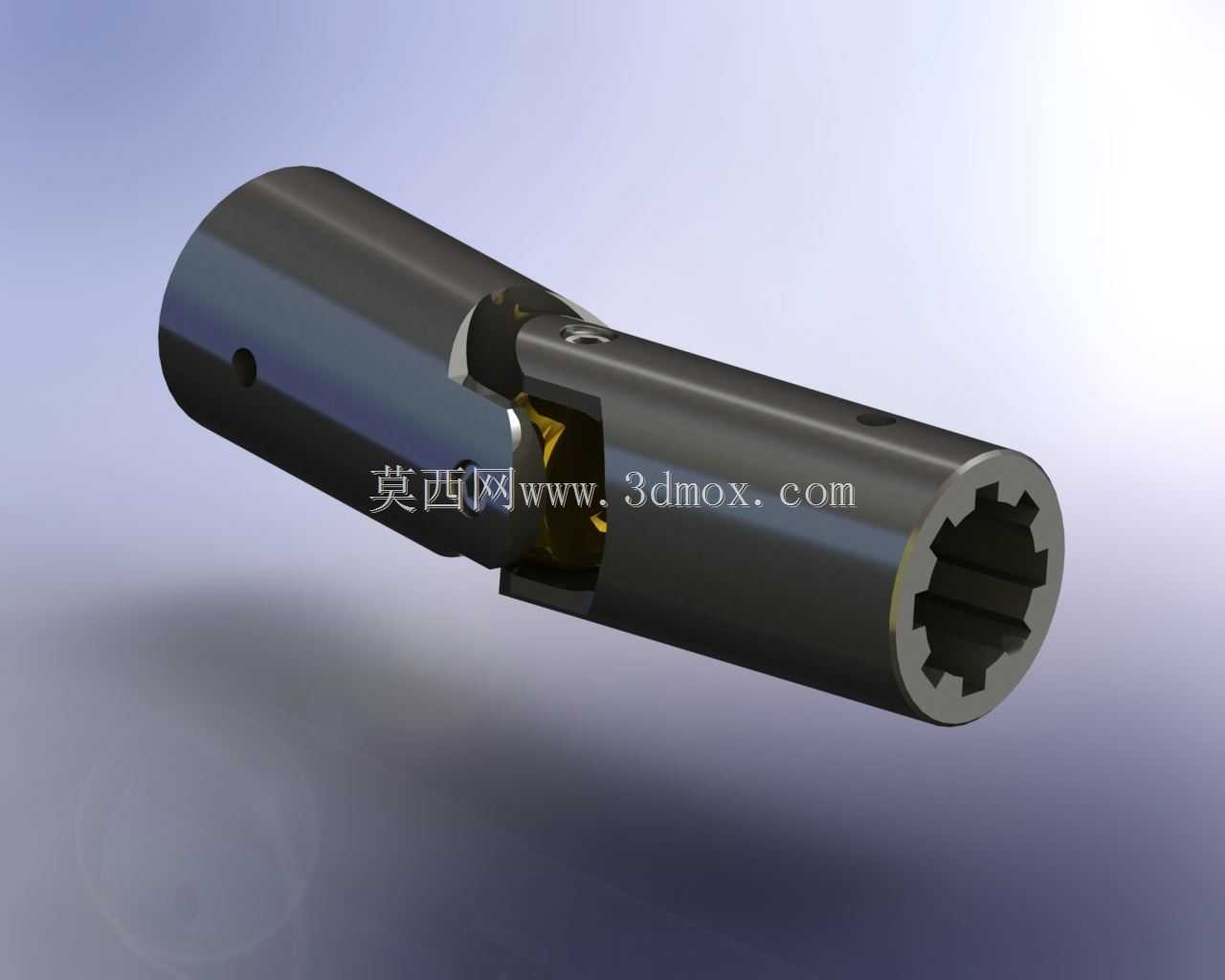

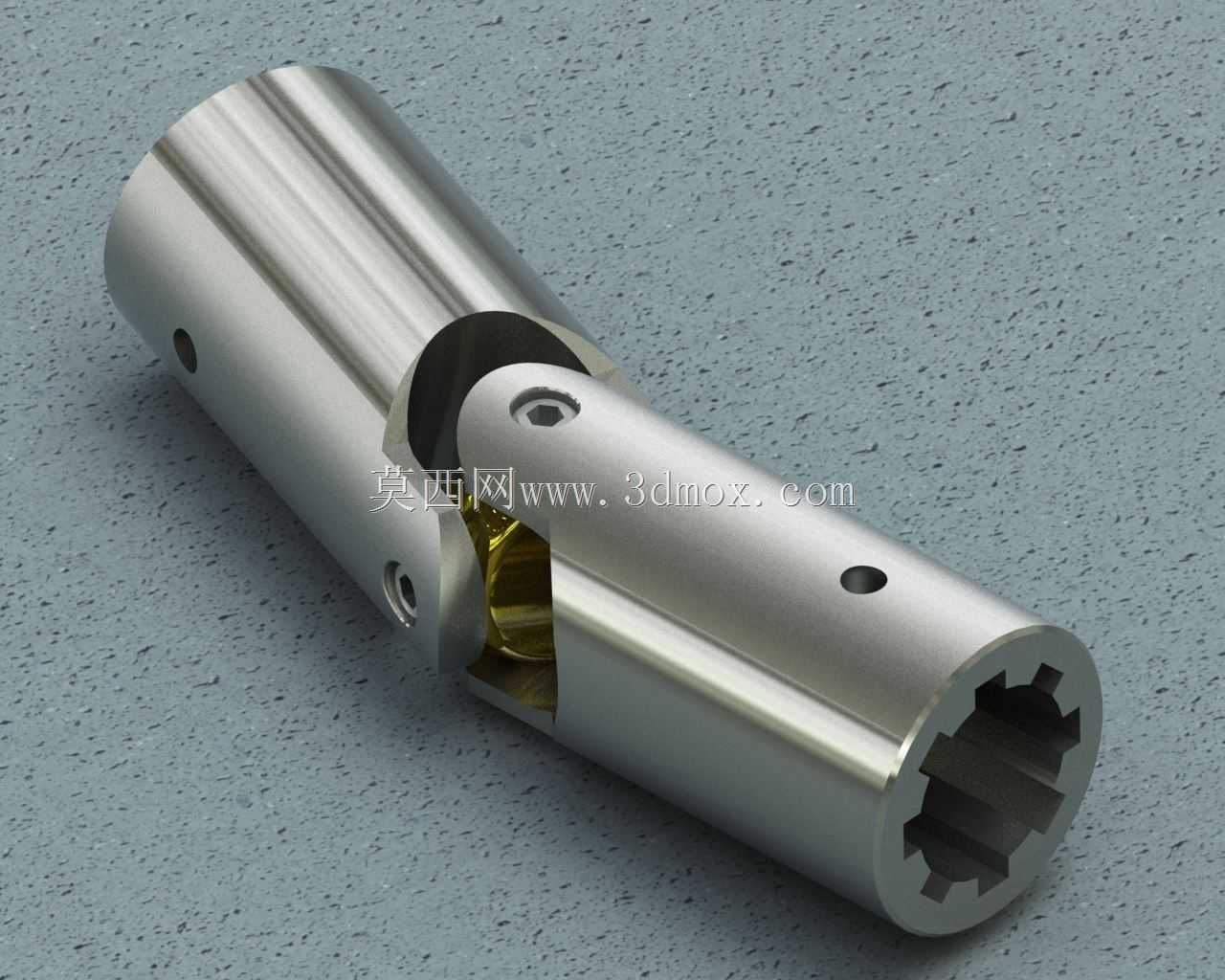

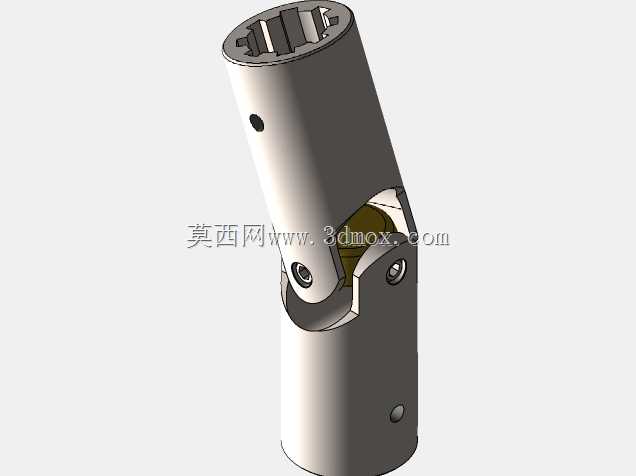

带花键连接端的可偏转U形万向接头

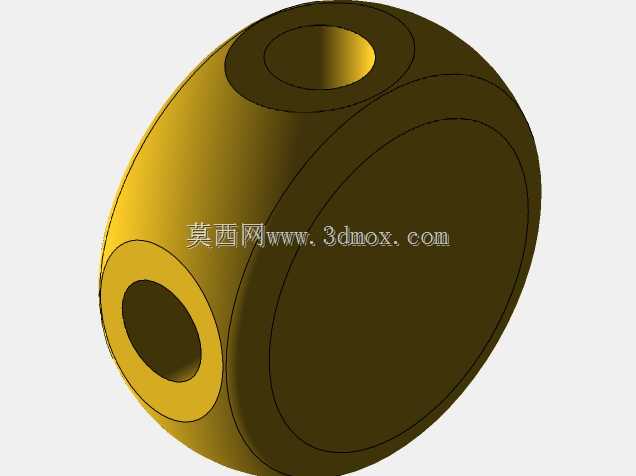

这款U形万向接头是机械传动系统中用于补偿两轴间角度偏差的核心连接件，主要应用在存在轴系安装对中误差、工作过程中会产生相对偏转的传动场景中，常见于中小型工业设备的动力传输链路、农用机械的转向传动单元、自动化生产线的变位机构动力传递环节，也可用于改装车辆的操纵机构连接、小型机床的进给传动补偿结构中，能够在两轴轴线不处于同一直线、存在一定夹角偏移的状态下稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承额外负载、传动件过早磨损等问题。从结构设计来看，接头两端采用圆柱形套筒主体，其中一端的内孔加工有内花键齿形，能够与配套的外花键传动轴实现周向固定，花键连接相比普通平键连接拥有更大的接触受力面积，可传递更大的扭矩，同时具备更好的对中性，适合频繁正反转的传动工况；套筒侧壁预留有径向的定位销孔，安装时可穿入锁紧销钉实现轴向限位，防止传动过程中接头与轴发生轴向窜动脱落。接头中部采用U形铰接结构，通过十字交叉的铰接销实现两端套筒的角度偏转，铰接部位内置有耐磨衬套，能够降低偏转过程中的接触磨损，延长接头的使用寿命，铰接处的间隙经过合理设计，既保证偏转动作的灵活顺畅，又不会因间隙过大导致传动过程中产生明显的回程误差，保障传动精度。在外形尺寸与安装边界上，接头整体为对称式圆柱结构，外圆表面做了光滑过渡处理，没有突出的尖锐结构，安装时仅需要保证两端连接轴的插入深度符合销孔定位要求，铰接部位的偏转活动范围内没有其他零部件干涉即可，两端套筒的外径保持一致，能够适配常规的轴系安装空间，不需要额外扩大安装避让区域；铰接处的最大偏转角度可满足常规工业场景下的轴系偏斜补偿需求，在允许的偏转角度范围内传动效率不会出现明显下降，运转过程中振动小、噪音低，适合中低转速的动力传动场景。设计过程中充分考虑了实际使用的受力情况，铰接销的位置经过受力优化，能够将传动过程中的剪切力均匀分散到U形叉的两个支撑臂上，避免局部应力集中导致的结构断裂，整体结构紧凑，安装维护便捷，不需要复杂的辅助工具即可完成拆装更换。
