多关节工业机械臂结构设计方案

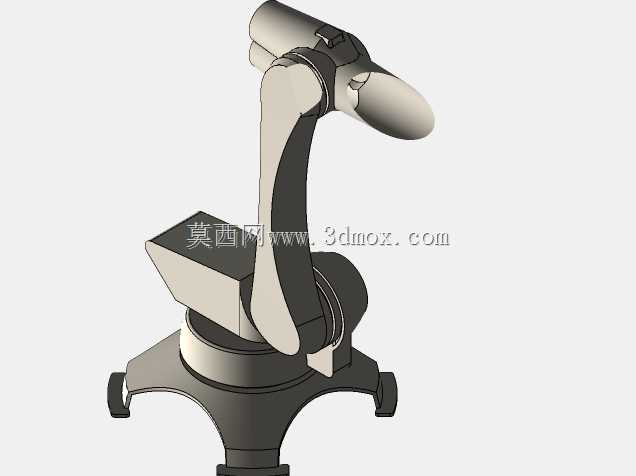

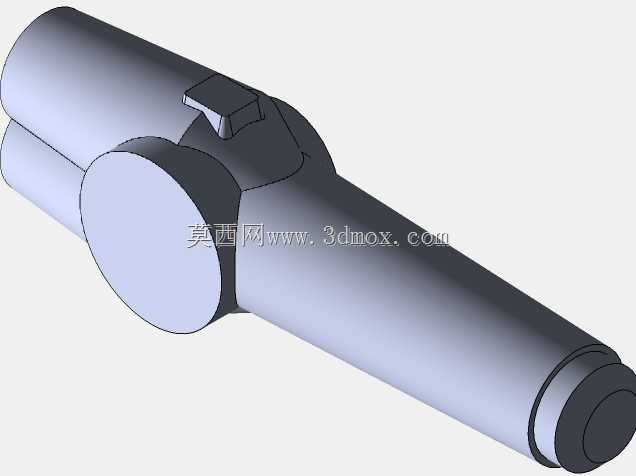

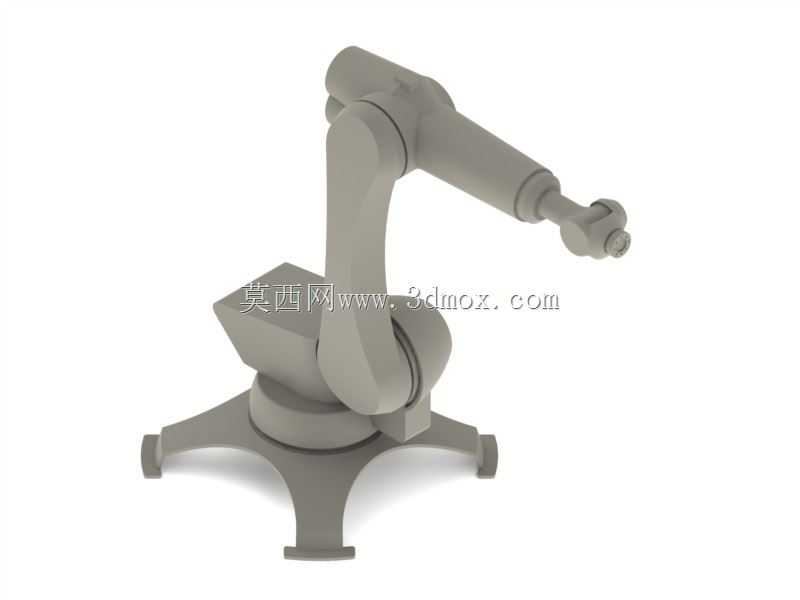

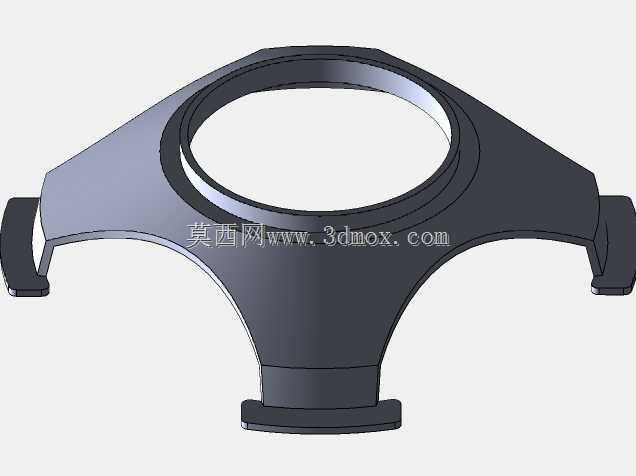

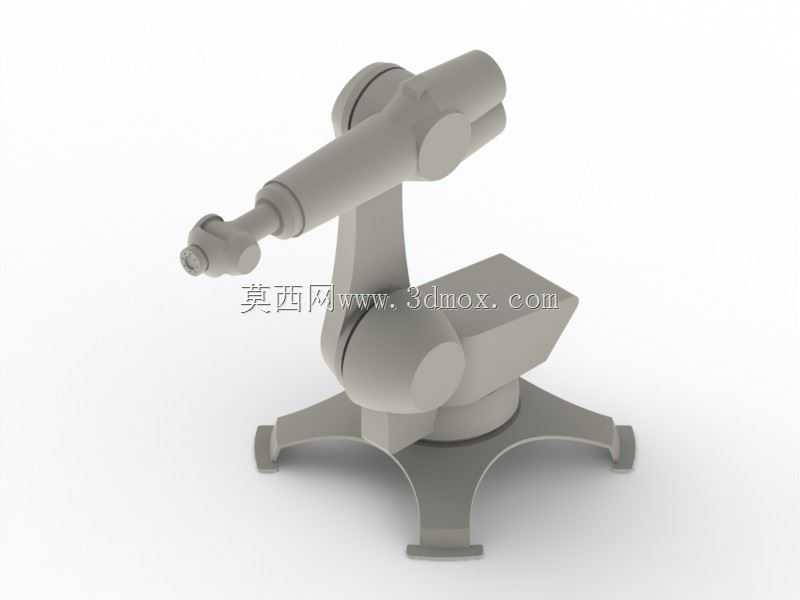

这款多关节机械臂主要面向轻载工业作业场景设计，可适配3C电子装配、小型零部件上下料、教学实训演示、实验室物料转运等多种应用场景，能够在狭小工位空间内完成重复性的高精度动作，替代人工完成单调、高频的作业任务，有效降低一线操作人员的劳动强度，提升产线作业的一致性与稳定性。从实际用途来看，该机械臂可搭载不同类型的末端执行器，适配夹爪、吸盘、焊枪、点胶头等多种作业工具，完成工件抓取搬运、精密点胶、小型焊接、工件分拣等不同类型的作业任务，能够灵活适配小批量多品种的柔性生产需求，无需对产线进行大规模改造即可快速切换作业功能。在功能特性层面，该机械臂采用六关节串联式结构布局，每个关节均预留了驱动元件与传动部件的安装空间，可实现末端执行器在工作空间内的任意位姿调整，底座采用三支撑脚的落地式结构，能够在不额外增加固定螺栓的情况下保证整机运行的稳定性，大臂与小臂采用等强度的流线型结构设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动的负载，提升运动响应速度。从设计思路来看，该结构优先考虑了装配与维护的便捷性，各个关节的连接部位均设计了标准化的安装接口，可快速完成关节模块的拆装更换，外壳曲面采用平滑过渡设计，避免作业过程中剐蹭周边设备或操作人员，关节处的密封结构可阻挡车间内的粉尘、切削液进入设备内部，延长核心传动部件的使用寿命。在外形尺寸与安装边界方面，该机械臂底座最大外接圆直径可适配常规1米见方的安装工位，整机伸展后最大作业半径覆盖1.2米范围的环形工作区域，竖直方向最大抬升高度满足常规0.8米高度的工作台作业需求，安装时仅需保证底座周边预留0.3米的维护空间即可，无需额外开挖地基或搭建专用安装平台，能够快速部署在现有产线的空余工位上，适配现有车间的布局规划。
