商用多功能综合力量训练器械结构设计

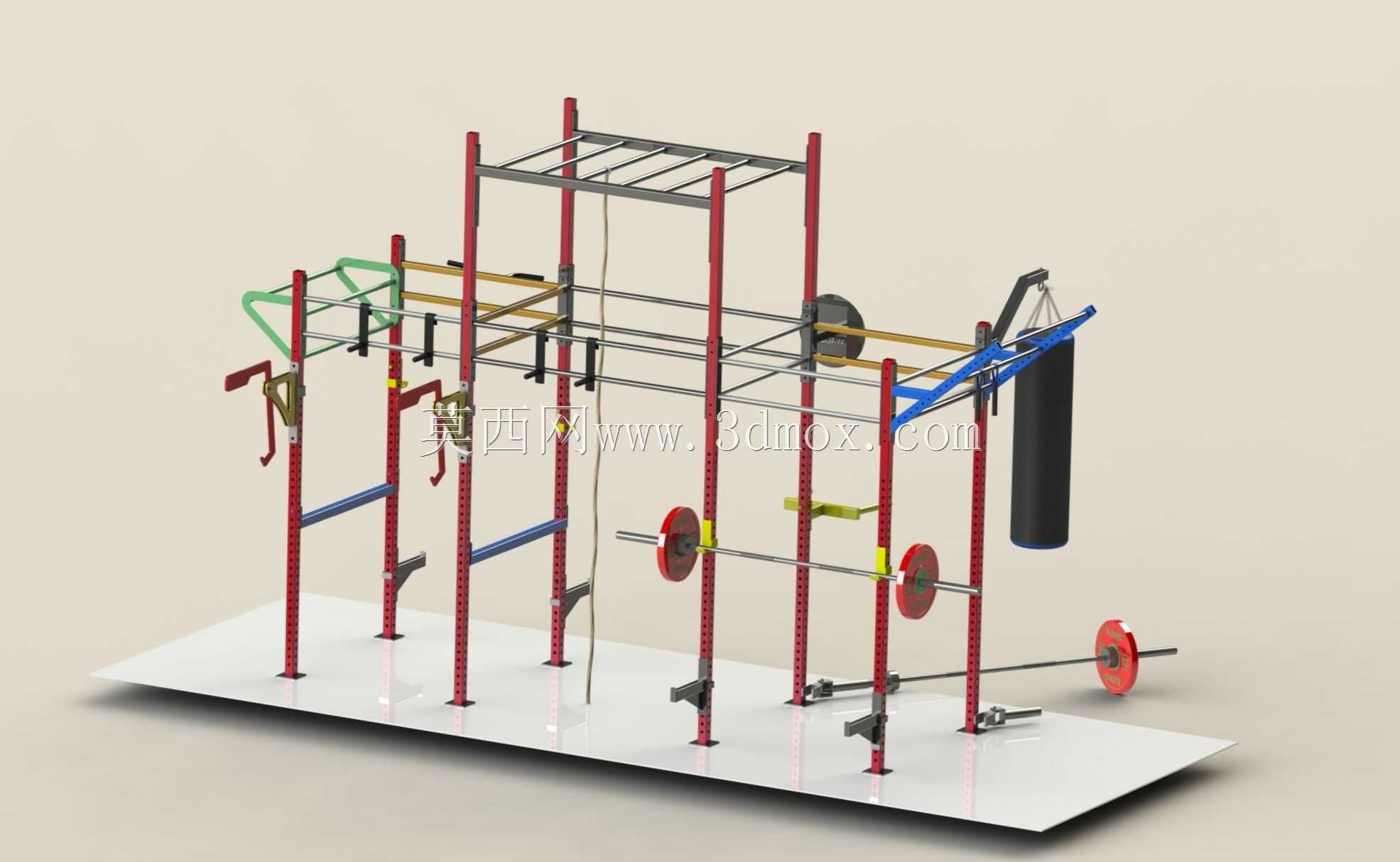

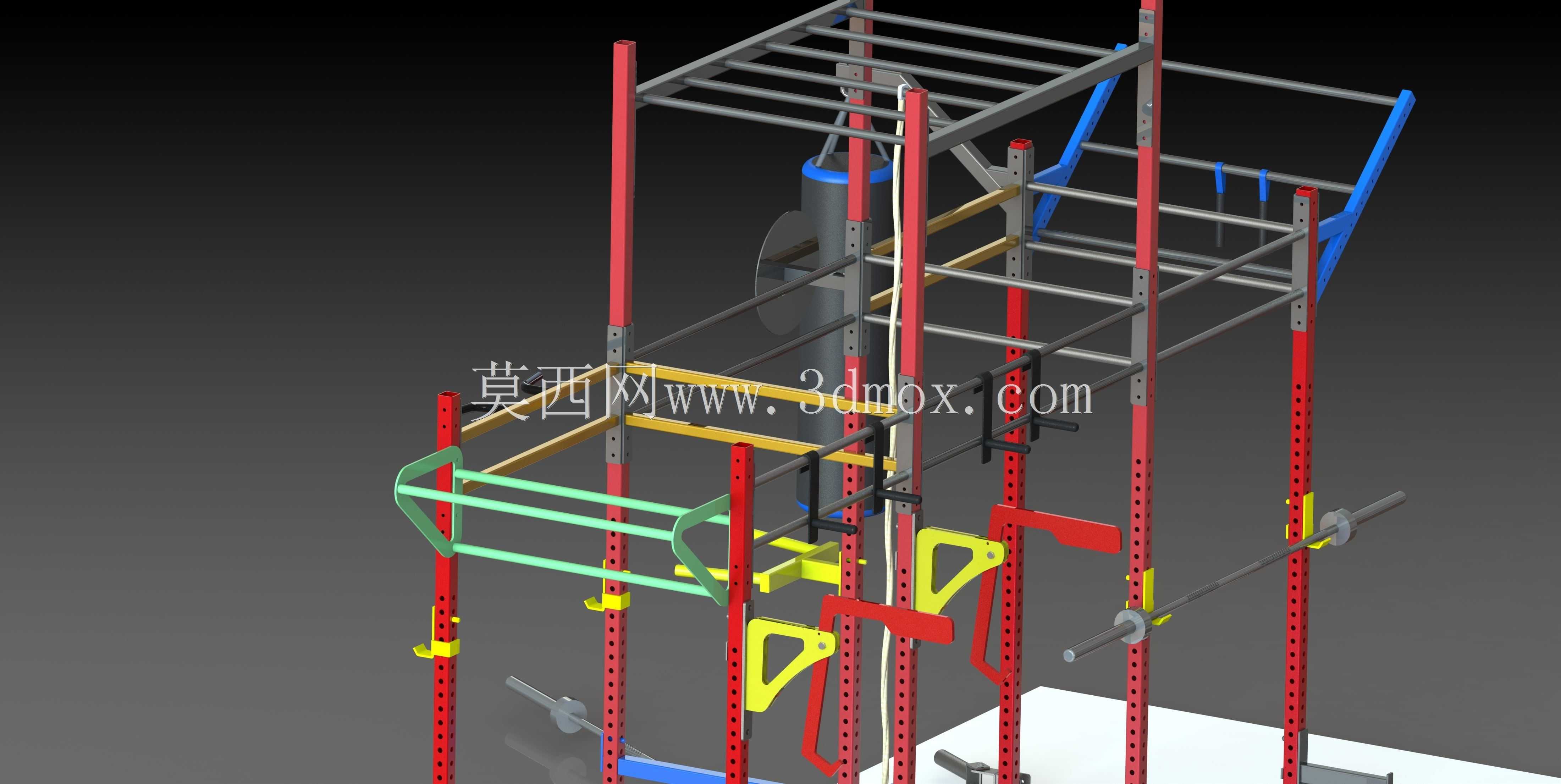

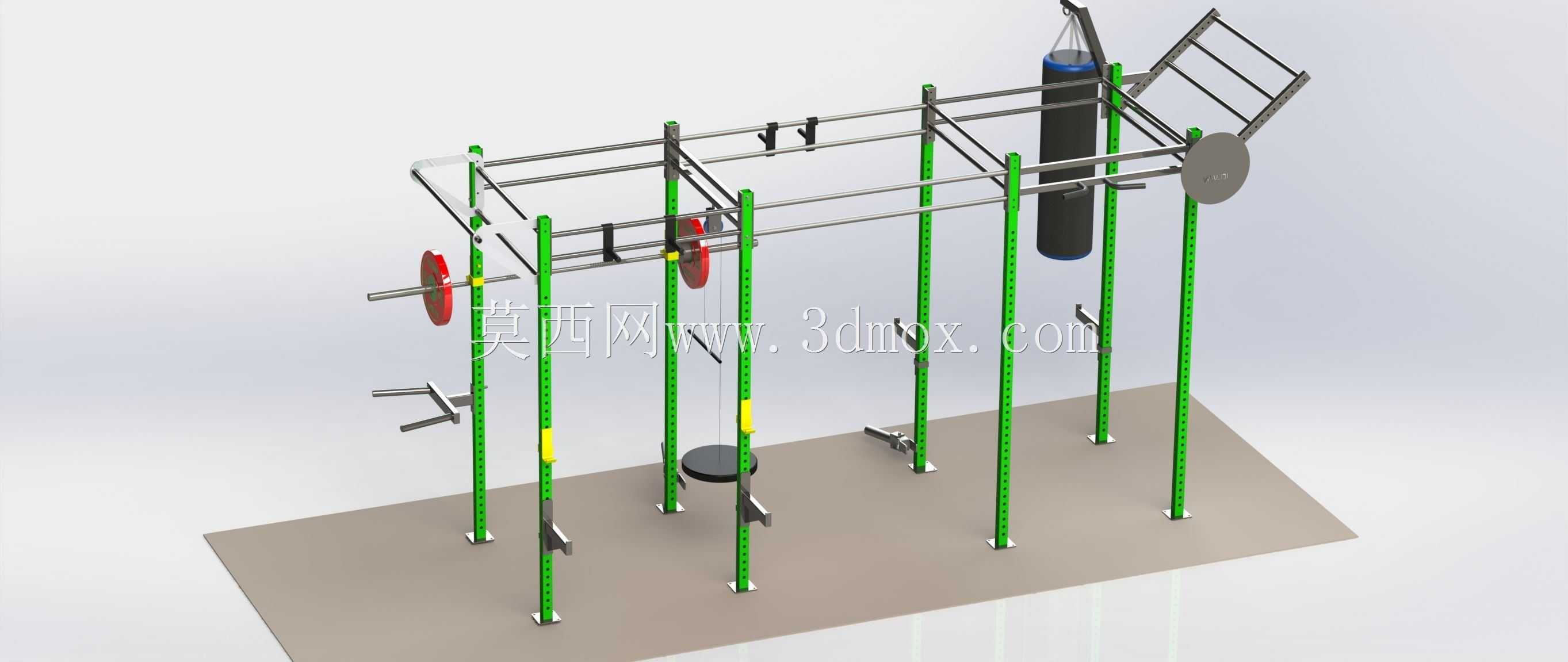

这款综合训练器械主要面向商用健身场馆、企事业单位职工健身区、高端私教工作室等场景使用，可同时满足多名训练者开展不同类型的力量训练、功能性训练需求，替代多台单功能训练设备，大幅节省场地占用空间，提升场馆坪效。器械整体采用落地式安装设计，主体支撑结构为多根等距排布的高强度立式立柱，立柱底部通过膨胀螺栓与混凝土地面直接固定，安装时需保证地面平整度误差不超过3mm，整体安装边界预留横向不小于4米、纵向不小于2.5米的操作空间，避免训练过程中与周边障碍物发生碰撞。立柱表面做防滑耐磨的包覆处理，不同高度位置预留标准化安装孔位，可根据训练需求灵活调整各类训练附件的安装高度，适配不同身高、不同训练水平的使用者。器械横向设置多组平行金属横梁，作为各类附件的安装载体，同时可承担大重量负载下的结构强度需求，整体静态承重可达1200kg，满足大重量力量训练的安全要求。器械集成了杠铃训练挂载位、高位下拉训练组件、双杠训练臂、攀爬梯结构、沙袋悬挂点等多个功能模块，既可以开展杠铃卧推、深蹲、硬拉等传统自由力量训练，也可以完成引体向上、双杠臂屈伸、攀爬训练、沙袋搏击等多样化训练内容，覆盖上肢、下肢、核心全肌群的训练需求。设计过程中充分考虑训练动作的活动轨迹范围，各功能模块之间预留足够的操作间距，避免多名训练者同时使用时产生互相干扰，所有金属结构边缘均做圆弧倒角处理，去除尖锐棱角，防止训练过程中发生磕碰损伤。立式立柱上设置的黄色标识为安全高度提示线，用于提醒使用者附件安装的安全高度区间，避免附件安装过高或过低带来的训练风险。器械底部配置的圆形训练凳可沿立柱方向调整位置，适配卧推、坐姿肩推等不同训练动作的姿态需求，所有挂载类附件均配备双重锁止结构，防止大重量训练过程中附件滑落造成安全事故。整体结构采用模块化设计思路，生产运输过程中可拆分成立柱、横梁、附件等独立部件，现场安装时通过标准紧固件拼接即可，无需复杂的焊接作业，后期维护更换部件也十分便捷，单一部件出现损坏时无需整体拆解器械即可完成替换。
