山地自行车100mm长度把立结构设计

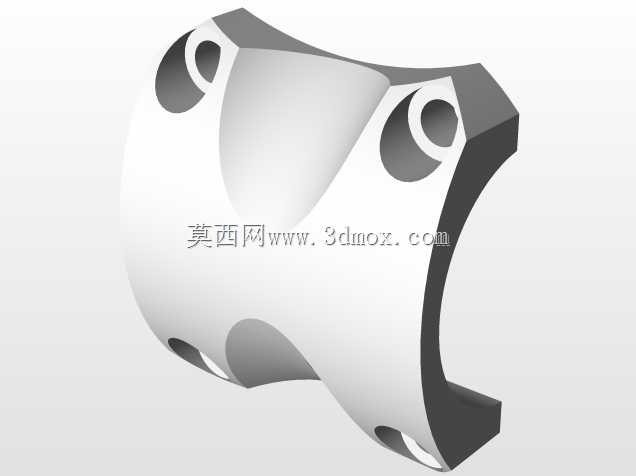

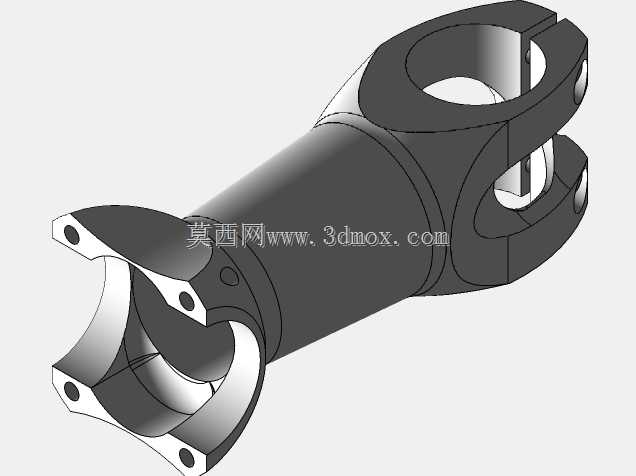

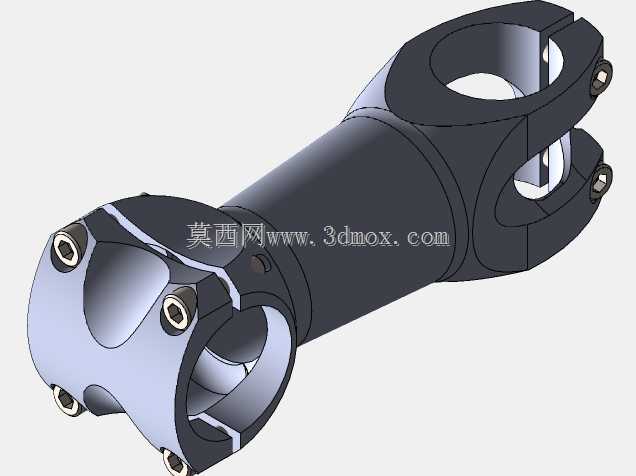

该结构件为山地自行车转向系统中的核心连接部件，主要应用于山地越野、日常通勤骑行等场景下的车把与前叉舵管连接环节，承担着传递转向力矩、固定车把位置、保障骑行操控稳定性的关键作用，适配1.125英寸规格的前叉舵管，整体有效连接长度为100mm，能够为骑行者提供适中的骑行伸展距离，兼顾操控灵活性与长途骑行的姿态舒适度。从功能特性来看，该部件采用对夹式锁紧结构设计，两端分别设置对应管径的夹持腔，一端用于抱紧前叉舵管，另一端用于固定车把横管，配套的内六角锁紧螺栓能够提供均匀稳定的锁紧力，避免骑行过程中出现夹持松动、转向打滑的安全隐患；部件主体采用一体化的流线型过渡结构，在夹持部位做了加厚加强处理，能够承受越野骑行过程中产生的颠簸冲击、转向扭力以及紧急制动时的纵向载荷，同时在非受力区域做了合理的壁厚优化，在保证结构强度满足骑行安全标准的前提下，尽可能降低部件自身重量，助力整车轻量化设计。从设计思路层面，该部件充分考虑了山地骑行的复杂工况，夹持开口处设计了应力释放槽，能够在螺栓锁紧时让夹持腔产生均匀的形变，既保证对管材的抱紧力足够均匀，避免管材被局部应力压损，也能适配对应公差范围内的不同品牌车把、舵管尺寸，提升部件的通用适配性；螺栓安装位做了沉头设计，让螺栓头部完全嵌入部件本体内部，既避免突出部位剐蹭骑行者肢体或骑行装备，也能减少骑行过程中的风阻，同时提升部件整体的外观整洁度。在安装边界方面，该部件两端的夹持孔径分别匹配标准山地车舵管与车把管径，安装时仅需对准夹持位置，按对角顺序逐步拧紧锁紧螺栓至规定扭矩即可完成装配，不需要额外的定制转接配件，能够兼容同规格的绝大多数山地车前叉与车把产品；部件的整体外形轮廓做了圆角过渡处理，没有尖锐的棱角凸起，即使骑行过程中发生意外摔车，也能降低棱角对骑行者造成磕碰伤害的风险，同时流线型的外形也能减少骑行过程中泥沙、灰尘在部件表面的堆积，降低日常清洁维护的难度。
