磁吸式自行车水壶固定支架结构设计

这款磁吸式自行车水壶固定支架，主要面向山地骑行、公路长途骑行等户外骑行场景设计，解决传统水壶架在颠簸路况下固定不稳、取放卡顿的行业痛点。传统金属水壶架普遍存在自重偏大、长期颠簸下金属疲劳导致夹持力衰减的问题，普通塑料或碳纤维水壶架则要么夹持过紧导致骑行中单手取放困难，要么夹持力不足在颠簸路面出现水壶脱落的情况，这款磁吸结构支架正是针对这些使用痛点完成的优化设计。

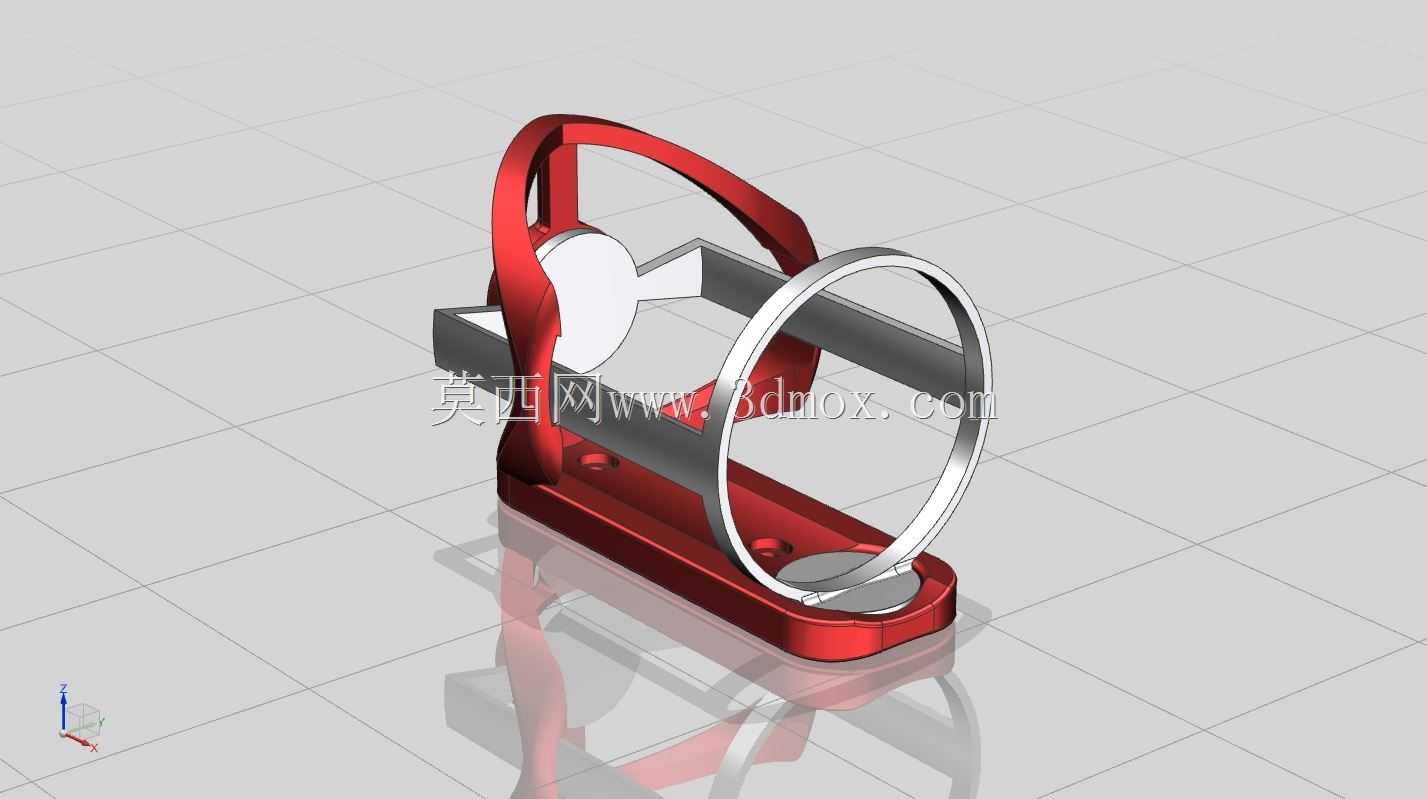

产品核心功能依托多组内嵌强磁体实现，支架主体采用轻量化框架结构，外侧设置环形承托圈与底部承托底座，共同构成水壶的放置边界，内侧设置两组对称布置的固定磁块，可对内置对应磁吸件的水壶产生稳定的吸附力，配合外侧红色限位插扣结构，可同时抵消垂直方向的颠簸跳动与水平方向的侧向滑移，即便在山地越野的连续颠簸路况下，也能牢牢固定水壶，避免骑行中水壶掉落遗失。

设计思路上优先平衡了固定可靠性与取放便捷性，磁吸结构无需传统卡爪的过盈夹持力，骑手单手即可完成水壶的取出与放回动作，无需低头对位调整，大幅提升骑行过程中取水操作的安全性。支架额外设置的红色快插限位结构，可作为磁吸固定的冗余安全保障，进一步提升极端路况下的固定可靠性，同时该结构采用符合空气动力学的流线型外观，可有效降低骑行过程中的风阻。

安装边界方面，支架底座采用通用标准安装孔位设计，可适配绝大多数市售标准自行车车架的水壶安装位，无需额外改装即可直接固定在车架立管、下管位置，整体安装贴合度高，不会与车架线管、变速组件产生干涉。支架的环形承托内径适配主流直径的运动水壶，除了搭配专用磁吸水壶使用外，也可兼容常规尺寸的普通骑行水壶，日常使用场景覆盖山地越野、公路竞速、城市通勤等多类骑行需求，整体结构支持3D打印快速制作，骑手可根据自身使用需求调整适配尺寸，兼顾实用性与定制化空间。
