山地车后悬架油气减震结构设计

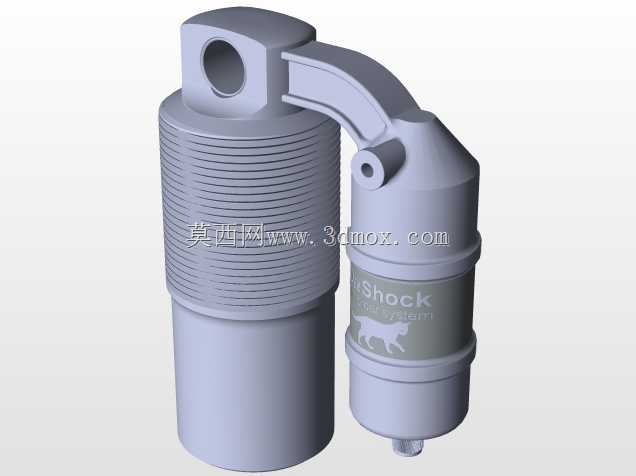

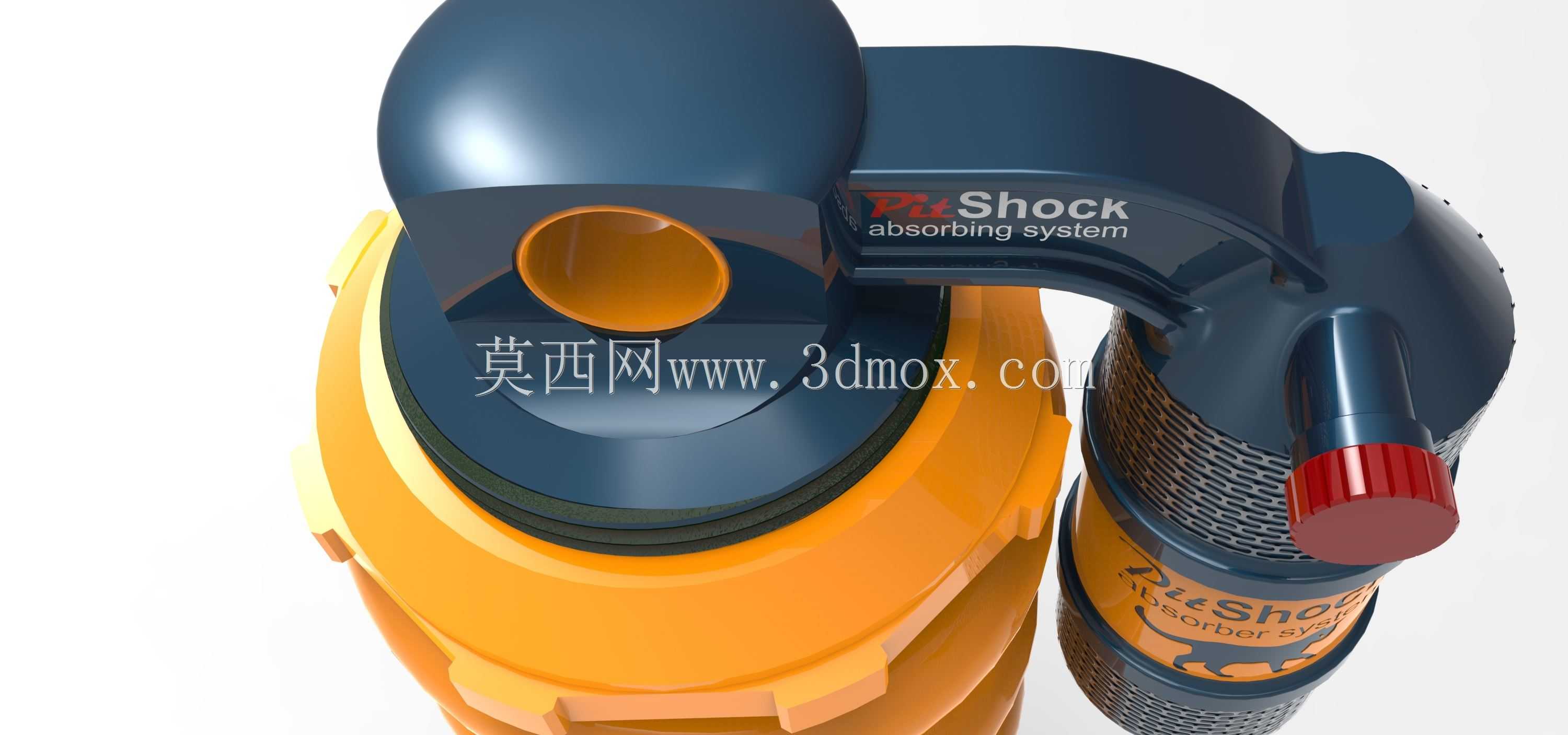

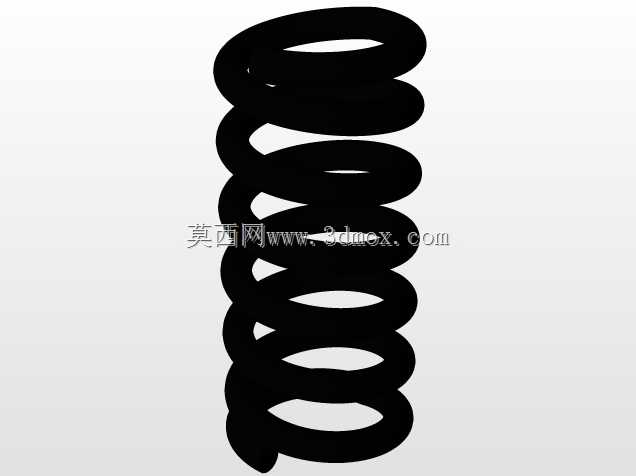

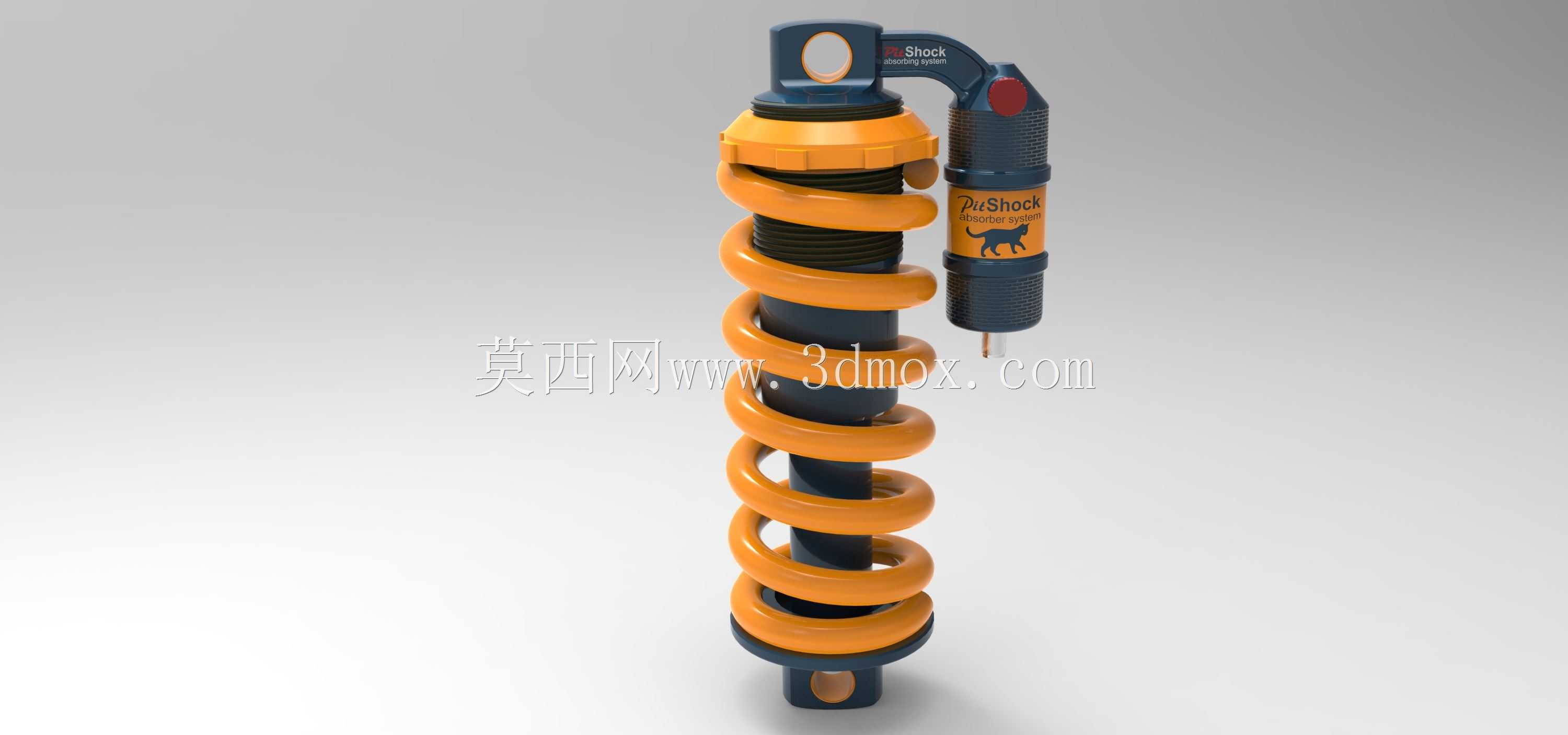

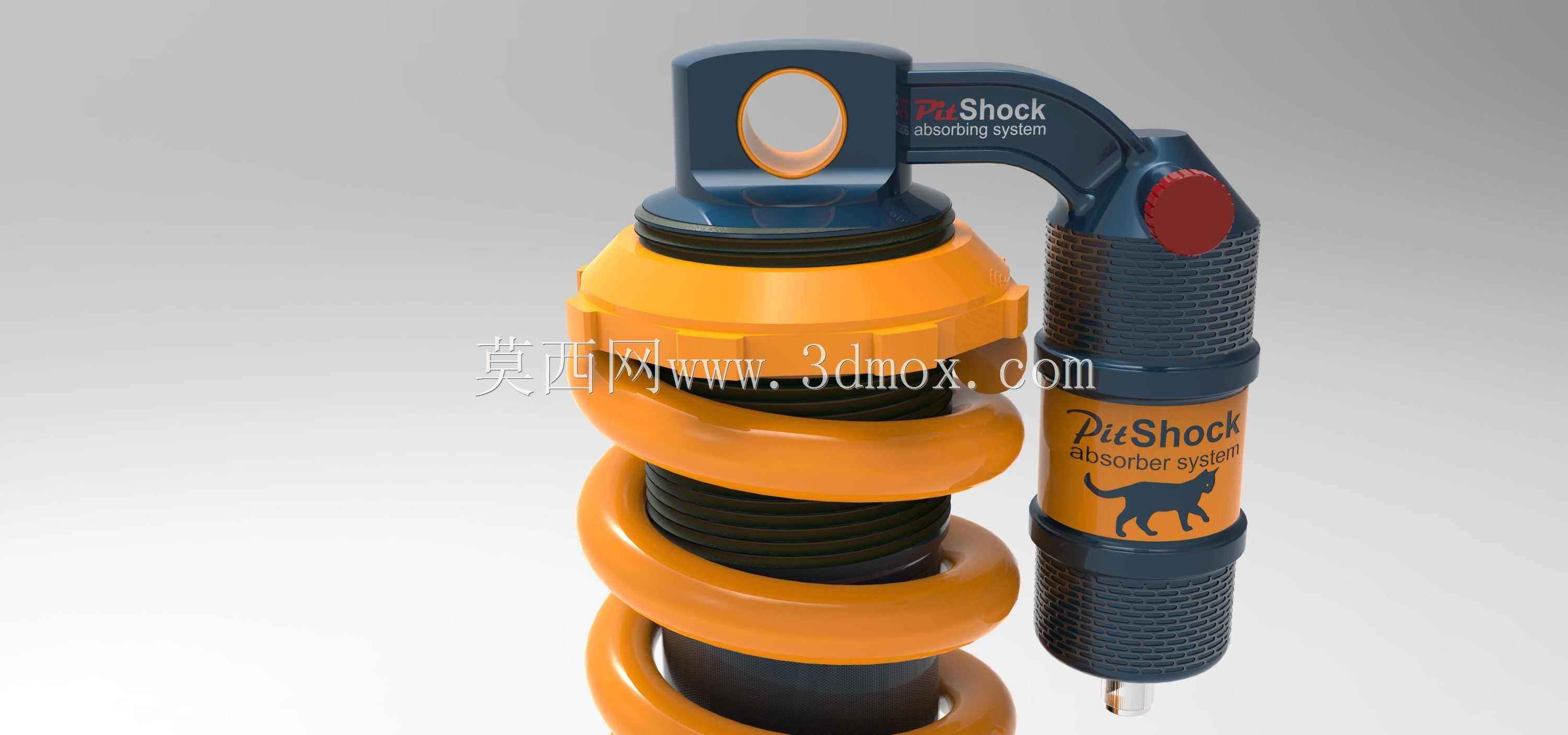

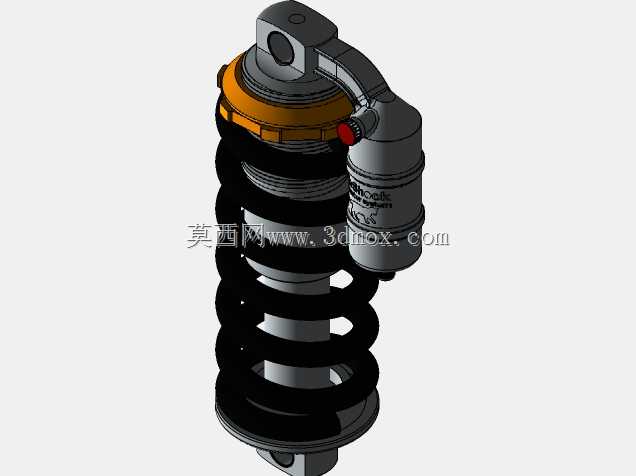

这款减震部件主要应用于山地自行车、速降自行车以及高性能电动自行车的后悬架系统，安装在车架后三角与主车架的连接点位，核心作用是吸收骑行过程中路面传递的颠簸冲击，抵消轮组遇到石块、坑洼、落差时产生的垂直震动，既能够降低骑行者的身体疲劳度，也能提升轮组与地面的贴合度，避免高速越野时出现轮组弹跳失控的问题，保障复杂路况下的骑行操控稳定性。从功能特性来看，该结构采用螺旋弹簧搭配阻尼缸的复合设计，外侧的橙色螺旋弹簧承担主要的承载与回弹支撑作用，弹簧刚度经过匹配调校，能够适配不同体重骑手的承载需求，避免过软导致的打底问题或是过硬导致的滤震效果不足；侧置的阻尼缸为油气混合结构，内置阻尼阀组与气室结构，可通过调节阻尼大小控制弹簧的压缩与回弹速度，应对连续颠簸、大落差冲击等不同骑行场景时，都能保持稳定的避震表现，不会出现多余的弹跳晃动感。在设计思路上，整体采用同轴主簧加侧置阻尼缸的布局，相比传统同轴阻尼结构，能够在有限的安装空间内提升阻尼行程，同时优化散热表现，长距离越野时阻尼油液不会因为持续做功升温导致阻尼性能衰减；上下两端的吊耳安装结构采用衬套嵌套设计，既能够保证安装连接的结构强度，也能抵消车架摆动时产生的微小横向应力，避免连接点位出现应力集中断裂的问题。从安装边界来看，上下安装孔的中心距符合常规山地车后减震的通用安装尺寸，安装孔内径适配标准规格的连接螺栓，整体外径尺寸经过控制，不会在悬架压缩行程中与车架后叉、轮胎或是传动部件产生运动干涉；弹簧的最大压缩行程预留了足够的安全余量，即使遇到极限冲击工况，弹簧并圈前阻尼结构会先触底限位，避免金属部件硬碰撞产生的结构损伤。整体外形采用流线型的防护设计，阻尼缸外侧带有防滑纹理的防护套，既能够阻挡骑行过程中泥水、沙尘侵入阻尼密封结构，延长部件的使用寿命，也通过撞色设计提升了部件的视觉质感，适配高性能运动自行车的外观设计风格。
