自行车后避震器结构设计展示

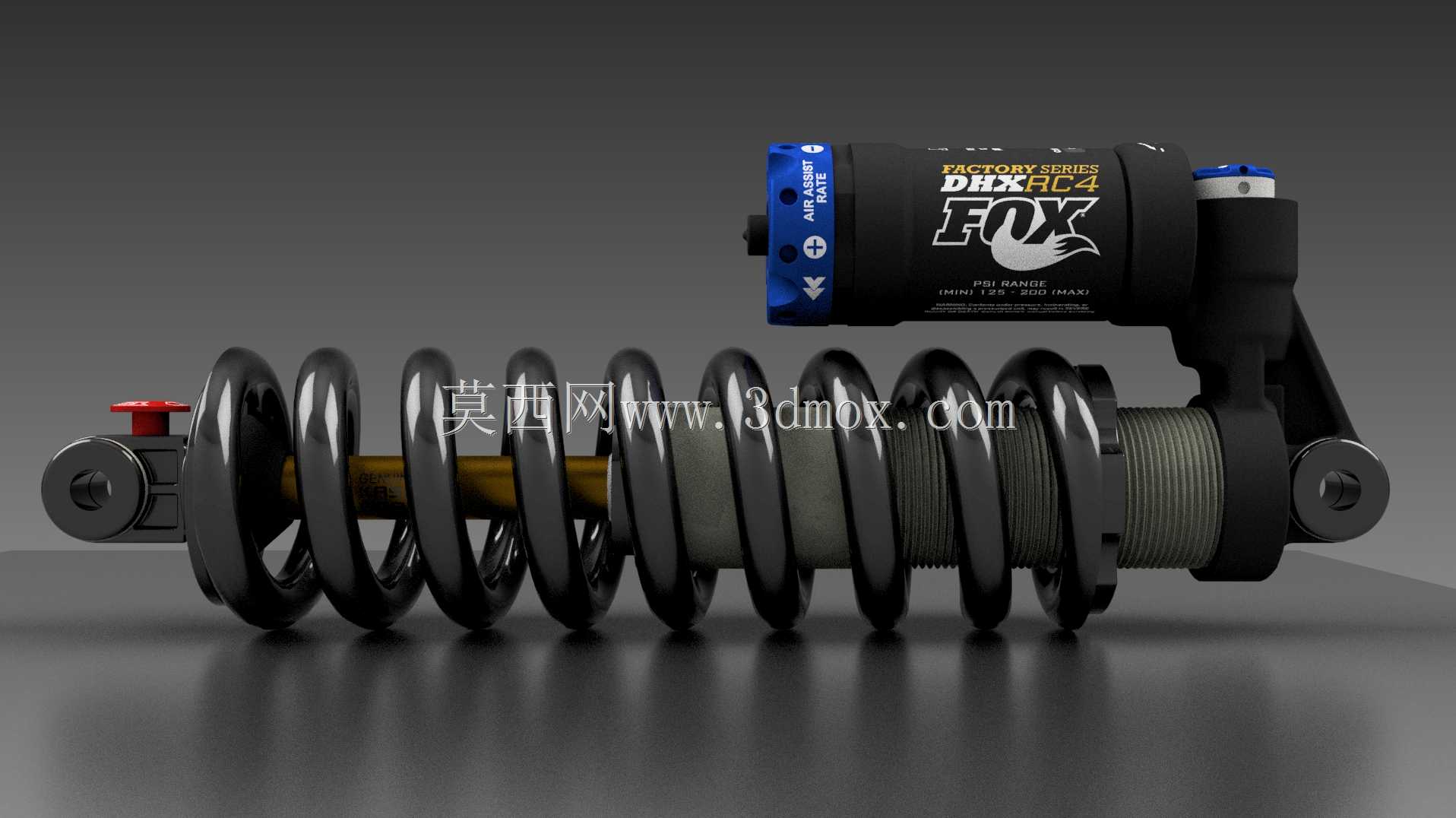

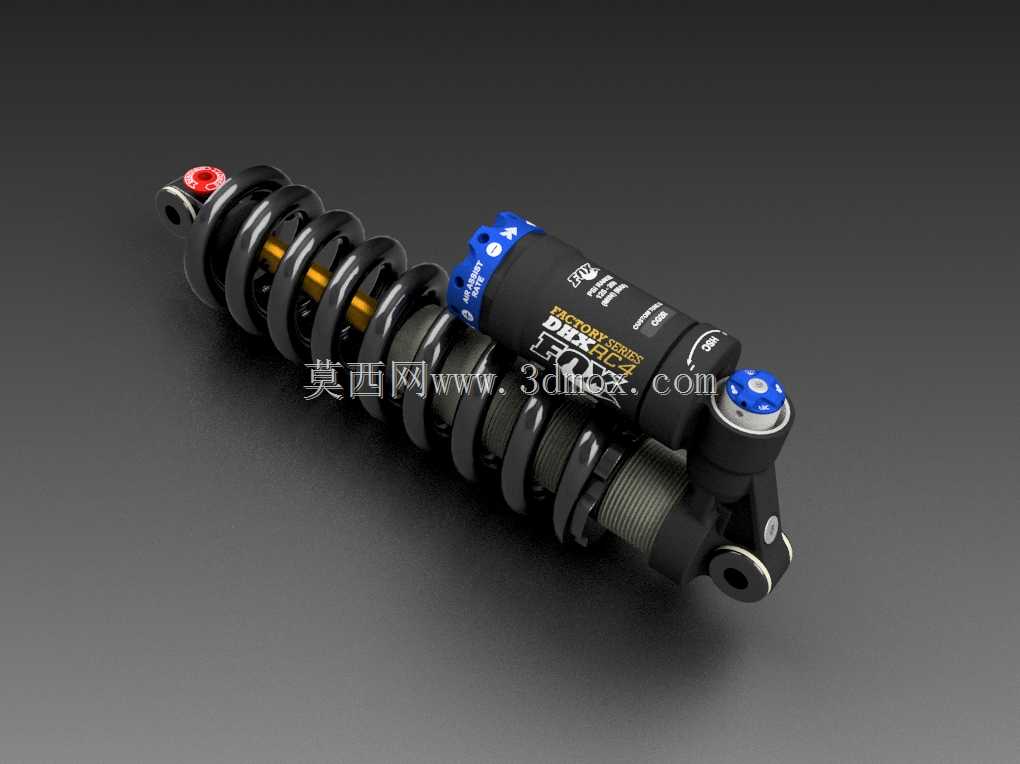

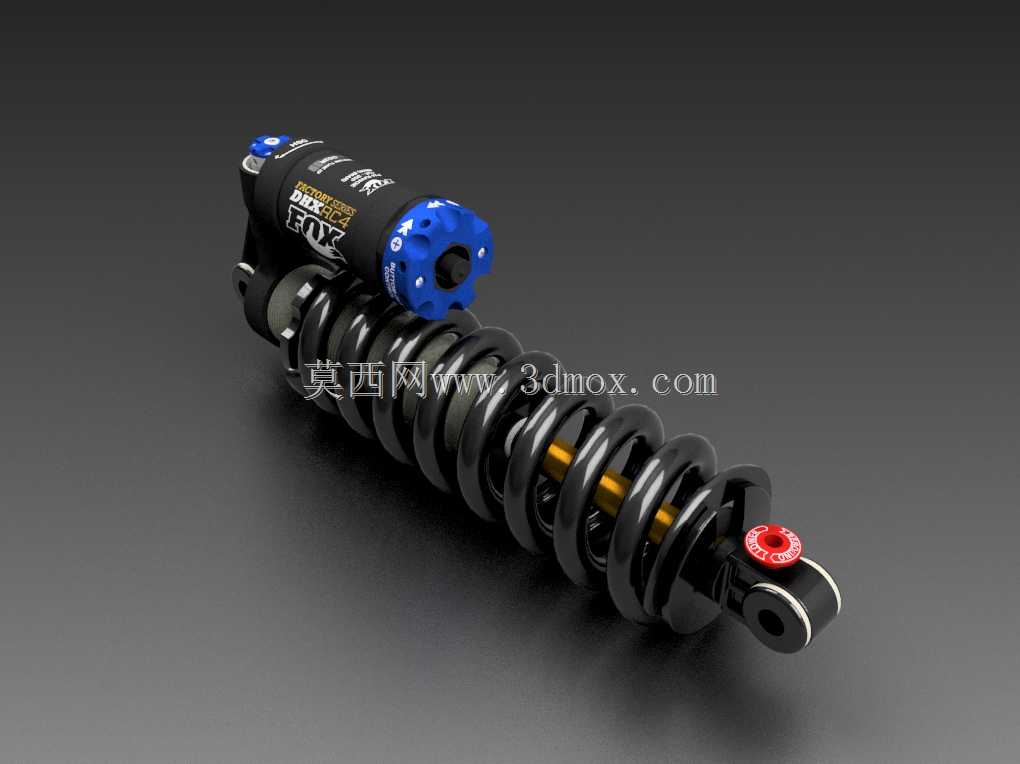

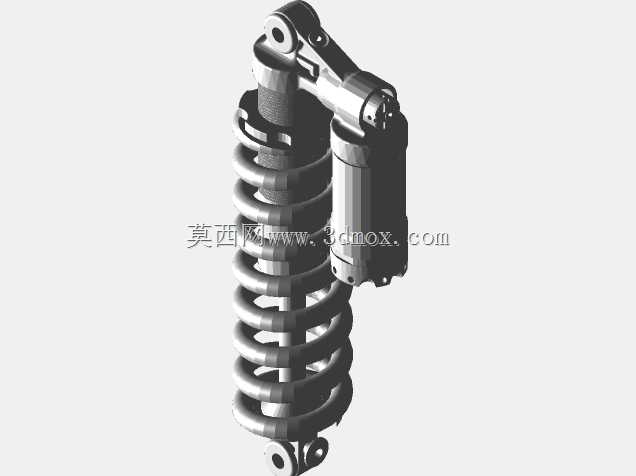

这款后避震结构主要应用于山地自行车、速降自行车等非铺装路面骑行场景，是越野骑行装备中承担冲击缓冲核心功能的关键部件，直接决定骑行过程中的颠簸过滤效果、车身操控稳定性以及骑乘者的疲劳度表现。在实际骑行场景中，当车辆碾过乱石、树根、落差坎等复杂路面时，后轮受到的瞬时冲击力会直接传递到避震结构上，这套结构可以通过弹簧的线性形变吸收大部分冲击动能，再配合阻尼结构的阻尼油流动控制回弹速度，避免冲击直接传导到车架与骑乘者身上，既能够保护车架结构不受瞬时冲击损坏，也能让骑乘者在复杂路况下保持对车身的稳定控制，减少长时间越野骑行的肢体劳损。从功能特性来看，这款避震结构采用螺旋弹簧配合外置阻尼筒的布局，螺旋弹簧承担主要的承载与冲击吸收作用，弹簧刚度经过针对性匹配，能够覆盖从日常林道穿越到高速速降的不同冲击量级需求，不会出现小震动过滤不足或者大冲击打底的问题；外置阻尼筒集成了压缩阻尼与回弹阻尼的调节结构，骑乘者可以根据自身体重、骑行风格、路况特点调整阻尼参数，在铺装路面骑行时可以锁死阻尼减少泄力，提升踩踏效率，在越野路段则可以打开阻尼获得充足的缓冲行程。从设计思路来看，整体结构采用同轴布局设计，弹簧套设在阻尼活塞杆外侧，既能够压缩整体结构的径向尺寸，也能让受力始终沿活塞杆轴向传递，避免侧向分力造成的活塞杆磨损、密封件漏油问题；阻尼筒外置的设计既提升了阻尼油的散热效率，长时间连续颠簸下不会因为阻尼油温度升高出现阻尼热衰减，也方便后期的维护保养与阻尼调节操作，不需要拆解整个避震结构就能完成参数调整。在安装边界方面，这款避震结构采用两端鱼眼接头的安装方式，两端安装孔的同轴度公差控制在0.02mm以内，适配多数山地车、速降车的后三角安装位，安装中心距覆盖主流越野自行车的后避震安装尺寸范围，弹簧外径、阻尼筒外径都预留了充足的车架安装间隙，不会在避震压缩过程中与车架后三角、后轮组发生运动干涉，整体压缩行程匹配对应车型的后轮跳动行程，能够在整个后轮活动范围内提供线性的缓冲支撑力，不会出现行程末端支撑力突变影响操控的问题。结构上的密封件采用多道唇形密封设计，能够阻挡骑行过程中的泥沙、水渍进入阻尼筒内部，延长结构的使用寿命，活塞杆表面做了硬质阳极氧化处理，表面硬度高、摩擦系数低，既能够减少密封件的磨损，也能让避震动作更加顺滑，小幅度的路面震动也能被有效过滤。
