概念款山地越野自行车结构设计

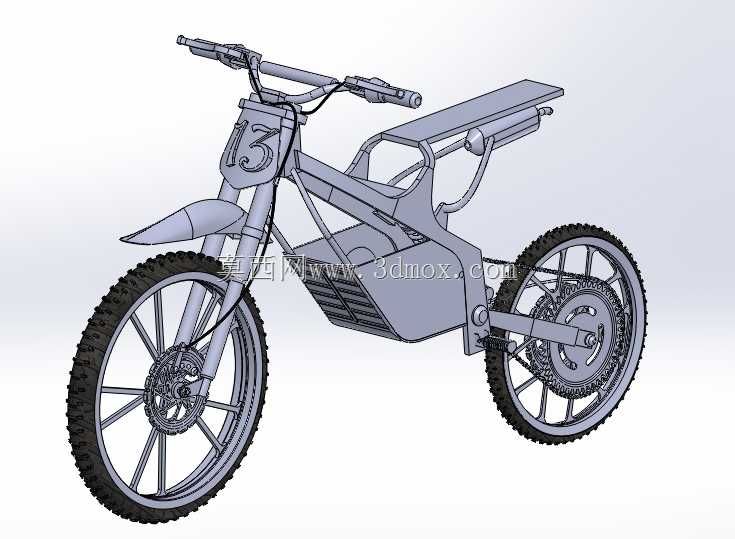

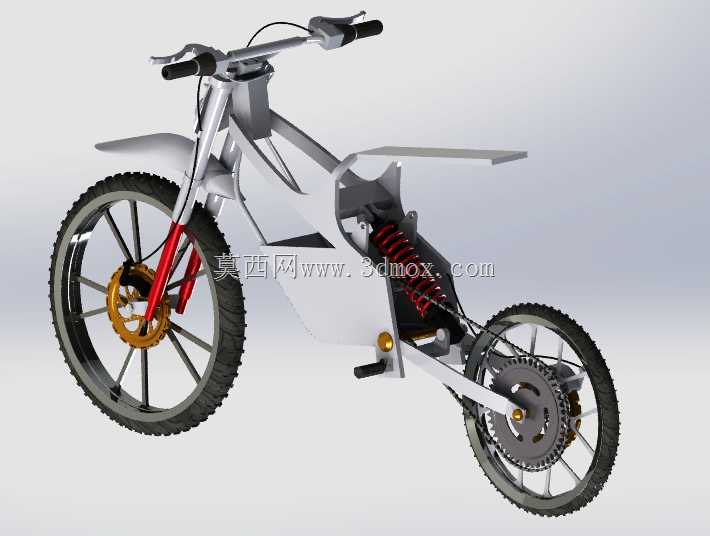

这款概念款越野自行车主要面向复杂非铺装路面的户外骑行场景，可适配山林小径、泥土坡道、坑洼碎石路等常规城市自行车无法通行的路况，既可以满足户外骑行爱好者的越野探索需求，也能作为短途非铺装路段的轻便代步工具，相比常规山地车拥有更强的地形通过性与结构抗冲击能力。在功能特性上，整车采用单摇臂后置悬架结构，中置布局的螺旋弹簧减震组件可吸收大落差路面带来的纵向冲击，避免骑行过程中车架硬连接带来的颠簸震感，前叉搭配长行程正置减震结构，配合大颗粒深齿越野轮胎，可在湿滑泥土、松散碎石路面获得足够的抓地力，前后轮均采用辐条搭配碟刹制动结构，制动盘直接固定在轮毂轴心位置，可在高速下坡、泥泞路况下保持稳定的制动效能，避免轮圈沾污带来的制动衰减问题。设计思路上，整车采用一体化切削风格的铝合金车架构型，摒弃了传统自行车三角车架的多管拼接结构，将主梁、后摇臂安装座、电池预留安装位整合为单一主体结构，既减少了车架焊接点位带来的应力集中风险，也让整车外观更具未来科技感，车把采用宽把越野构型，握把位置预留了刹车、变速走线的内置通道，避免外露线管在越野过程中被树枝剐蹭拉扯，后座位置预留了窄体置物平台，可临时搭载轻量化户外装备。在尺寸与安装边界上，整车轴距控制在1100毫米区间，前轮转向角预留左右各35度的转动余量，可在狭窄林间小径完成灵活转向，减震器安装位预留了20毫米的调节行程，可根据骑行者体重、路面冲击强度调整弹簧预压，前后轮直径适配26英寸越野轮胎规格，轮胎与车架、前叉之间预留了30毫米的泥污排放间隙，避免泥泞路面骑行时泥土卡滞轮组转动，传动结构采用后置单速飞轮搭配链条传动，简化了变速组件的复杂结构，降低越野场景下的机械故障概率，脚踏位置采用下沉式布局，让骑行者重心更贴近整车中心，在颠簸路面保持更好的操控稳定性。
