商用综合力量训练器械结构设计

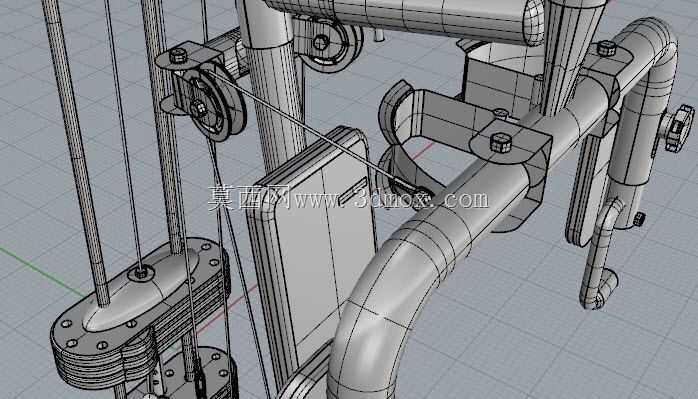

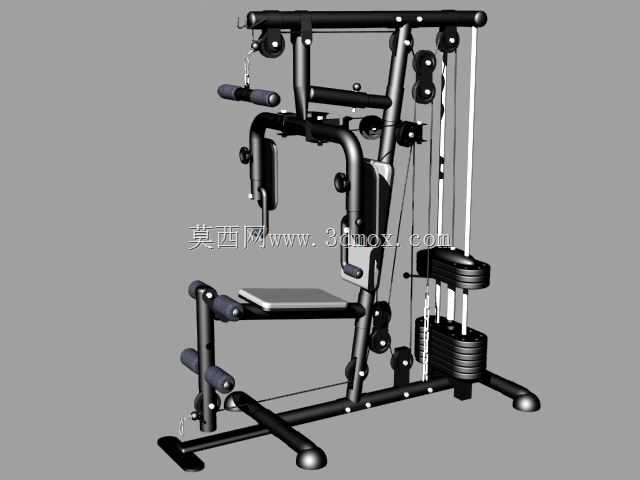

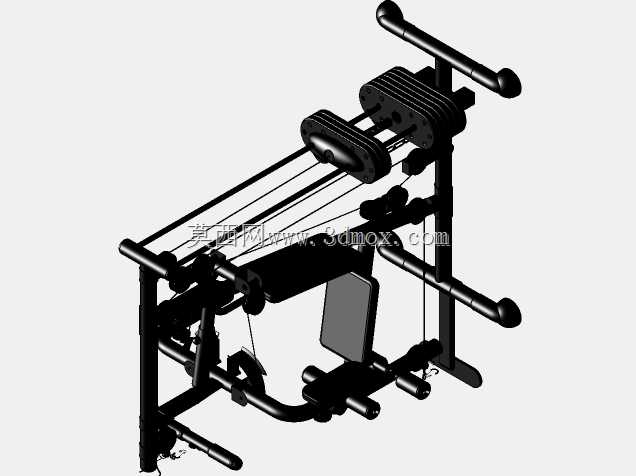

这款综合力量训练器械主要面向商业健身场馆、企事业单位员工活动室、高端家庭健身空间等场景设计，能够覆盖上肢推、上肢拉、下肢蹬伸、核心稳定训练等多类训练需求，单台设备即可替代多台单功能训练器械，大幅节省场地占用空间，降低健身区域的设备采购与运维成本。设备实际用途是为不同训练水平的使用者提供多关节、多肌群的抗阻训练支持，既可以满足健身新手的基础力量入门训练需求，也能适配进阶训练者的肌肉维度提升、力量增长、运动表现强化等训练目标，可完成高位下拉、坐姿划船、坐姿推胸、腿部屈伸、二头弯举、三头下压等十余种经典抗阻训练动作，训练过程中无需频繁更换器械，有效提升训练连贯性与效率。产品功能特性方面，采用多层叠片式配重结构，配重块通过插销快速调节，可实现不同训练负荷的精准切换，适配不同力量基础的使用者；全钢索传动系统搭配定滑轮组导向结构，传动过程顺滑无卡顿，力传导路径均匀，能够有效降低训练过程中的关节代偿风险；主框架采用加厚矩形钢管焊接成型，整体结构刚性充足，大负荷训练下无明显形变晃动，保障训练过程的稳定性与安全性；握持部位采用防滑泡棉包裹，接触触感舒适，长时间训练也不易出现手部滑脱、磨伤等问题；座椅与靠垫采用高密度发泡材质，支撑性充足且不易塌陷，适配不同身高使用者的肢体支撑需求。产品设计思路围绕“全功能覆盖、小空间占用、高安全冗余”三个核心方向展开，整体框架采用一体化落地式结构，底部支撑脚向外延伸形成稳定的三角支撑边界，无需额外打膨胀螺丝固定即可稳定放置；各训练功能模块围绕主框架集成布局，将不同动作的操作区域集中在设备周边1.2米范围内，训练者无需长距离移动即可切换训练动作；滑轮安装位预留了角度调节余量，可根据不同训练动作的发力轨迹微调钢索走向，让动作轨迹更符合人体工学，减少不必要的关节磨损；所有钢索端头都设置了双重锁止结构，配重块上下行程设置了缓冲限位结构，避免配重块冲顶或坠落带来的安全隐患。外形尺寸与安装边界方面，设备整体长度控制在1.8米以内，宽度控制在1.2米以内，高度控制在2.1米以内，常规2.8米层高的室内空间均可放置，安装时仅需预留设备周边0.8米的操作空间即可满足所有训练动作的施展需求，地面仅需保持平整硬化，无需做特殊的承重加固处理，设备底部配有可调式脚垫，可适配地面轻微不平整的安装场景，保障设备放置水平稳定。
