带检测工位的皮带输送径向跳动检测装置

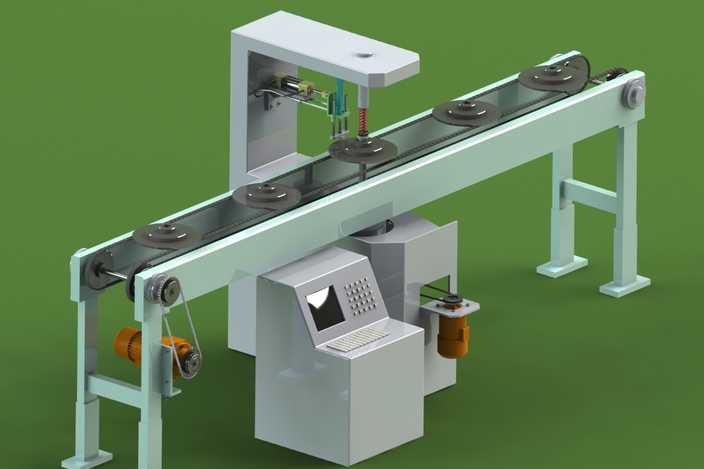

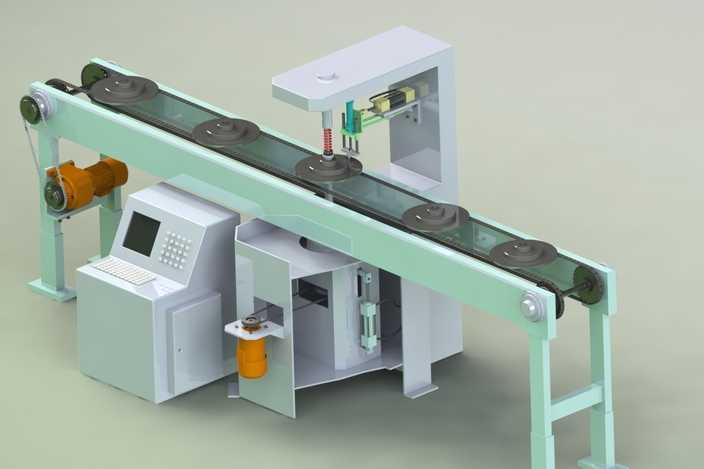

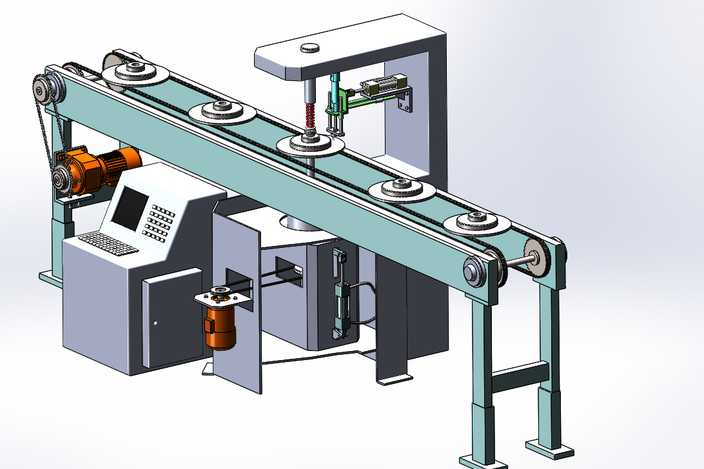

本模型为面向盘类零件径向跳动检测的自动化输送检测装置，采用三维建模软件完成全参数化结构设计，整体布局遵循工业现场检测工位的人机工程逻辑，将输送、检测、控制三大模块进行集成化排布。建模过程中首先完成主体框架的基准搭建，采用方管焊接式机架作为承载基础，对皮带输送线的主动辊、从动辊、张紧结构、驱动电机安装位进行精准定位，确保输送线的运行平面度符合检测精度要求，皮带表面的防滑纹理、辊筒的轴承安装位、链条传动的链轮齿形均按照机械设计标准完成细节建模，还原真实输送结构的装配关系。检测工位部分采用龙门式立架结构，架体上集成了可升降的检测执行组件，包含检测头导向结构、下压缓冲结构、检测元件安装座，可实现对输送线上定位工装承载的盘类零件的径向跳动检测，检测头的进给行程、下压压力适配结构均做了参数化设计，可根据不同尺寸的被测零件调整检测参数。控制模块采用独立柜式结构，柜体上设置了倾斜操作面板，集成显示屏、按键输入区、键盘放置位，柜体内部预留了PLC安装空间、电气元件排布位、走线槽结构，柜体侧面设置了散热通风结构与接线端口，与检测工位、输送线的驱动元件通过预设的走线通道完成线路连接。渲染阶段采用工业哑光金属材质还原机架、柜体的金属质感，皮带采用深色橡胶材质，检测头部分采用亮色区分功能部件，操作面板的显示屏做了半亮的屏幕效果，按键做了凹凸的立体纹理，地面采用哑光绿色地坪材质模拟车间环境，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计思路围绕在线检测的自动化需求展开，将零件输送、定位、检测、控制功能整合为一体，无需人工反复装夹零件即可完成批量零件的径向跳动尺寸检测，有效降低人工检测的劳动强度，提升检测一致性，各模块采用模块化设计思路，可根据实际生产需求调整输送线长度、检测头数量、控制模块的配置，适配不同规格零件的检测场景，模型的所有装配结构均符合机械加工与装配的工艺要求，可直接作为自动化检测设备的方案设计参考，用于后续的工程图导出、结构优化与实物试制。
