彩色连杆式仿生自动机械手结构设计

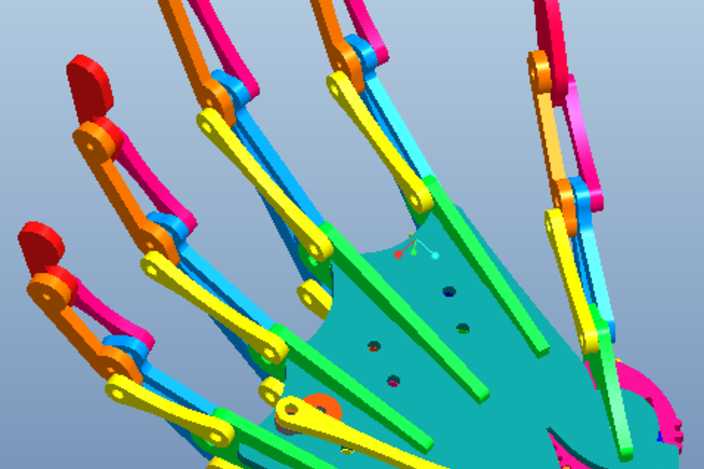

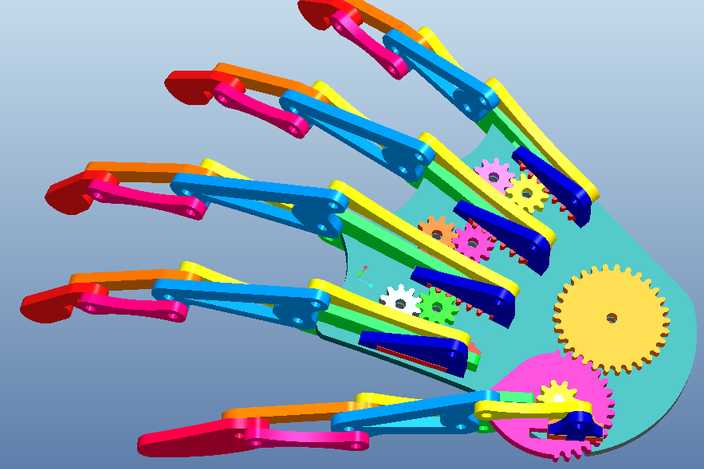

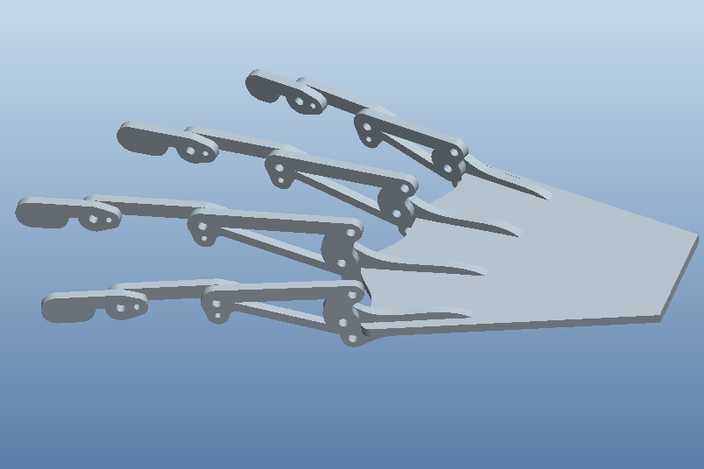

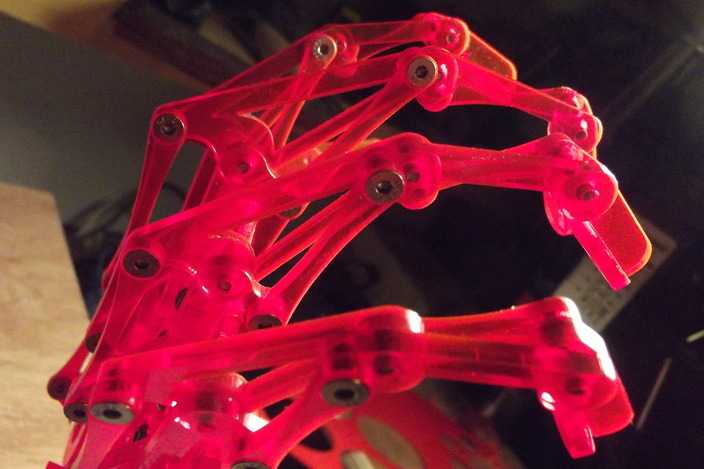

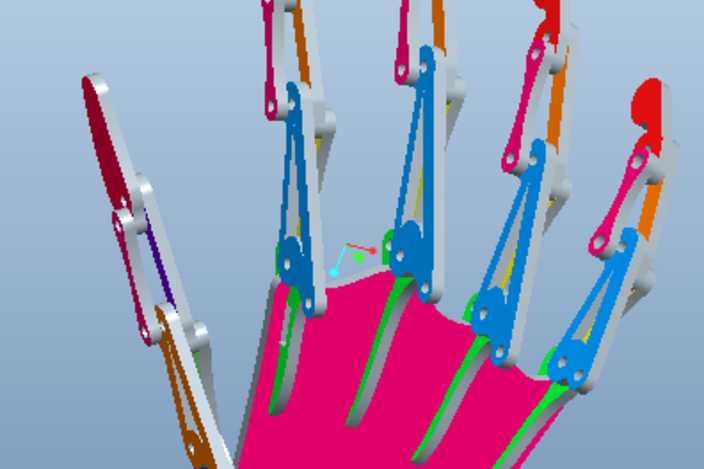

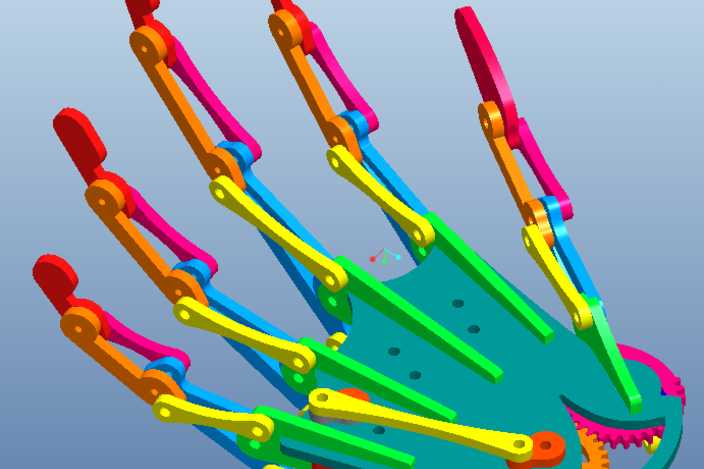

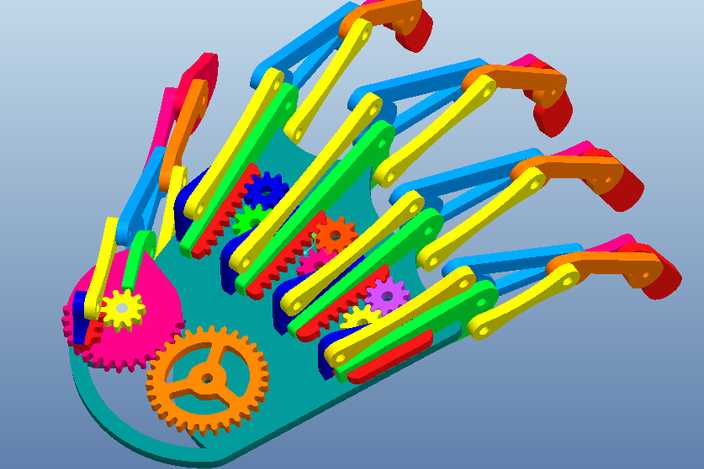

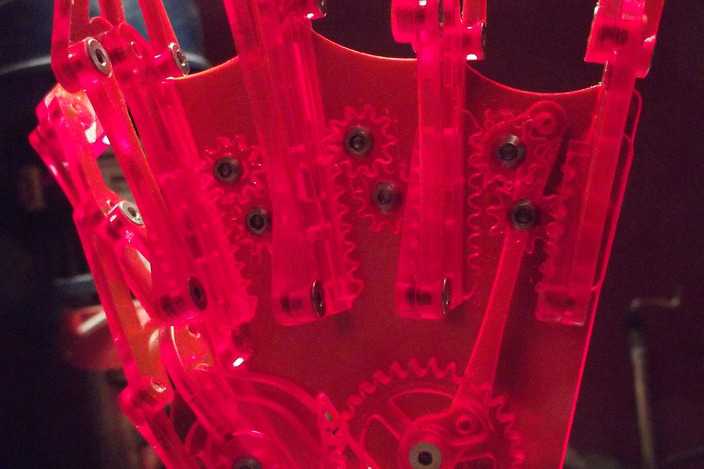

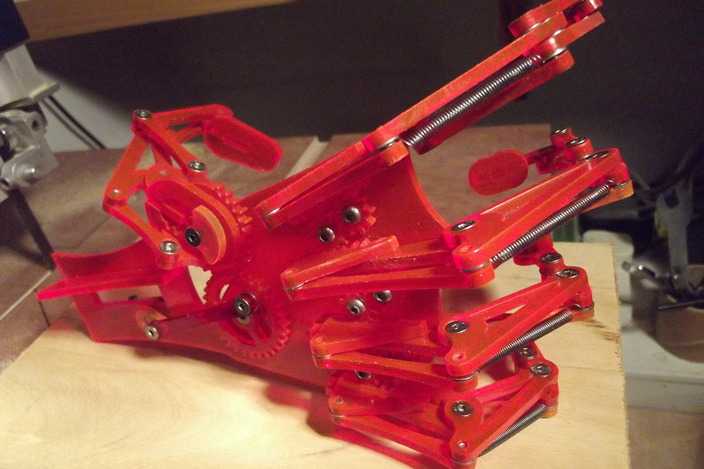

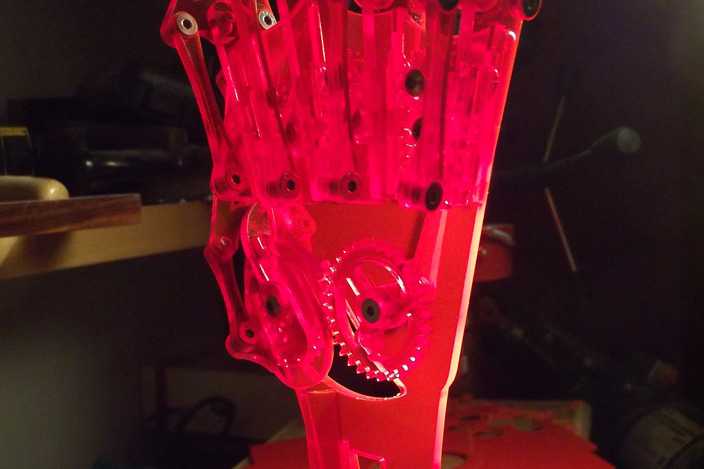

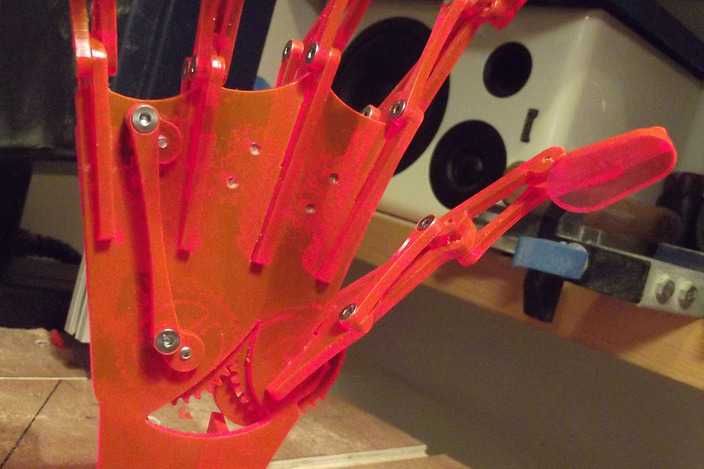

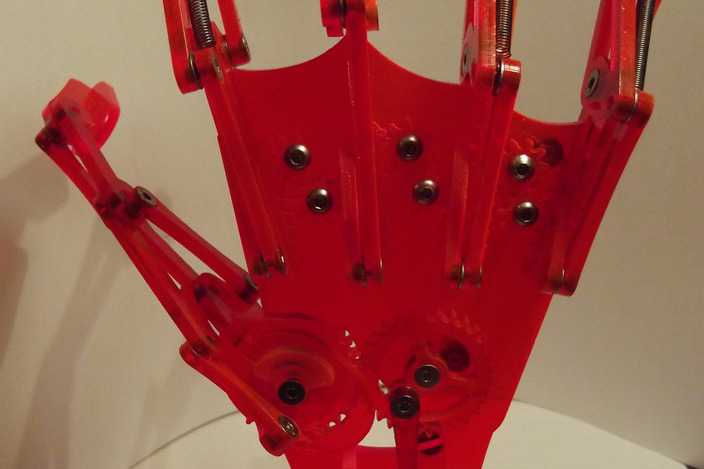

该作品为一款适配激光切割加工工艺的仿生机械手三维设计，整体建模围绕快速加工、简易装配的核心思路展开，在建模阶段就充分考虑加工工艺的约束条件，将所有零件的厚度统一设定为3毫米，完全适配常规亚克力板材的加工规格，同时整体展开尺寸控制在A4幅面以内，最大化降低加工的材料成本与排版难度。模型采用多组串联连杆机构实现手指的屈伸动作，五根手指均对应独立的连杆传动路径，每根手指设置多段铰接转动副，通过不同长度连杆的配合，模拟人手手指的弯曲运动轨迹，掌部为一体化的平板基座，所有手指的铰接支座均直接集成在掌部基板上，无需额外的拼接支撑结构，大幅减少零件数量。建模过程中对所有铰接位置的轴孔配合间隙做了针对性优化，预留了适合亚克力材质装配的公差，避免激光切割后因材料厚度误差出现装配卡滞或松动的问题，所有零件均为平面二维轮廓拉伸生成，无复杂曲面结构，完全适配激光切割的二维加工特性，无需额外的多轴加工工序。渲染阶段采用高饱和度的差异化配色区分不同的传动连杆组，每根手指的不同连杆段分别使用红、橙、黄、绿、青、蓝、洋红等鲜明色彩，既可以清晰展示内部的传动路径与层级关系，也让整体视觉效果更具科技感与概念设计特质。材质设定上，所有零件统一赋予亚克力材质属性，调整了材质的透光率与表面粗糙度，还原3毫米厚彩色亚克力板的半透明质感与表面轻微漫反射的视觉效果，铰接位置的销轴零件单独赋予金属材质，区分结构件与传动连接件的材质差异。设计上摒弃了复杂的驱动结构集成，核心聚焦于纯机械连杆传动的仿生动作实现，整体结构无需额外定制零件，所有零件均可通过激光切割亚克力板快速制作，装配时仅需使用对应规格的销轴完成铰接即可完成整机组装，非常适合作为机械原理教学演示模型、创意仿生机械概念验证原型，也可作为小型自动化抓取机构的基础结构进行二次拓展开发，后续可通过添加拉线驱动或者微型舵机驱动，即可实现主动的屈伸抓取动作，完成不同形状小型物件的抓取操作。
