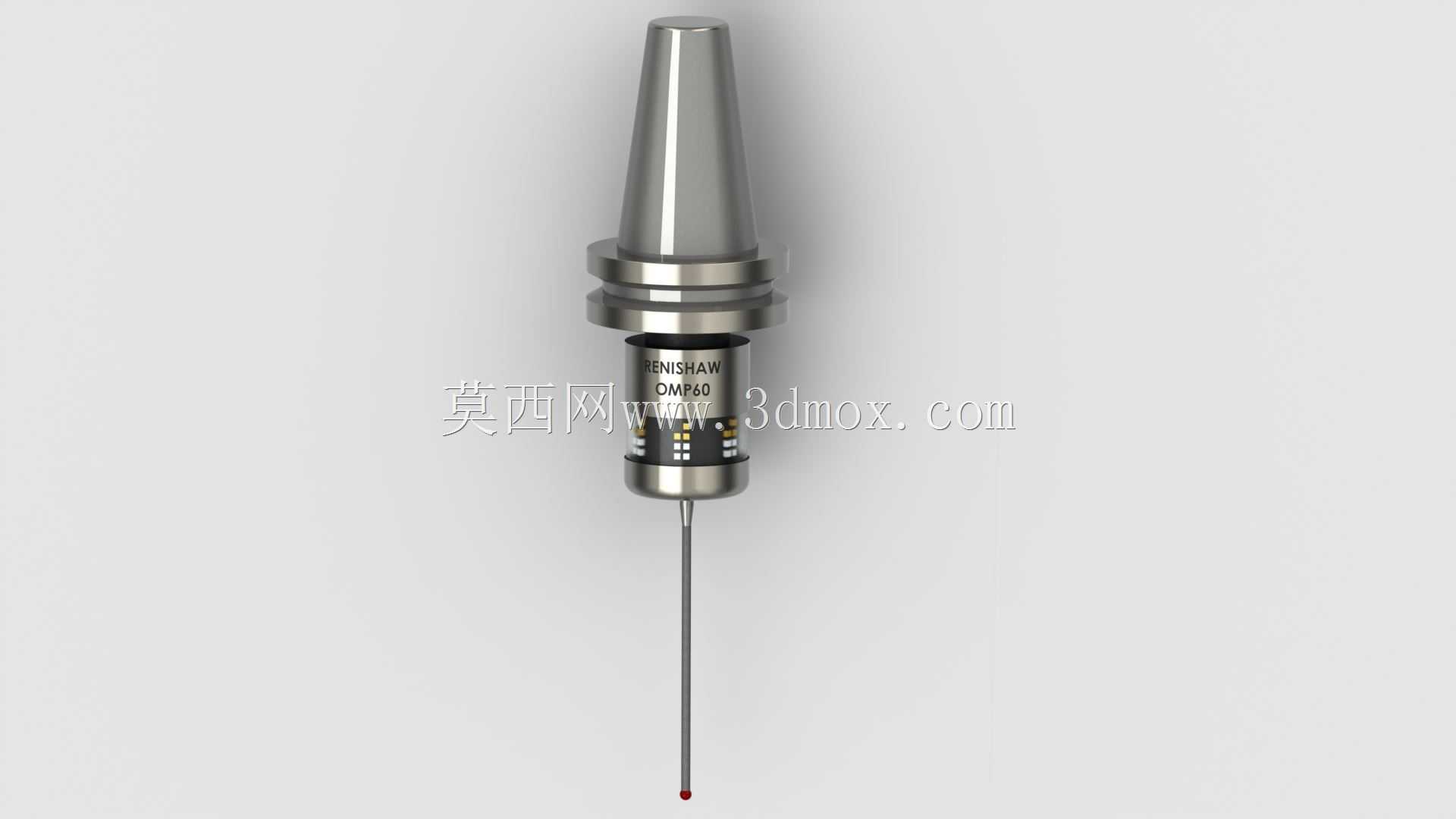

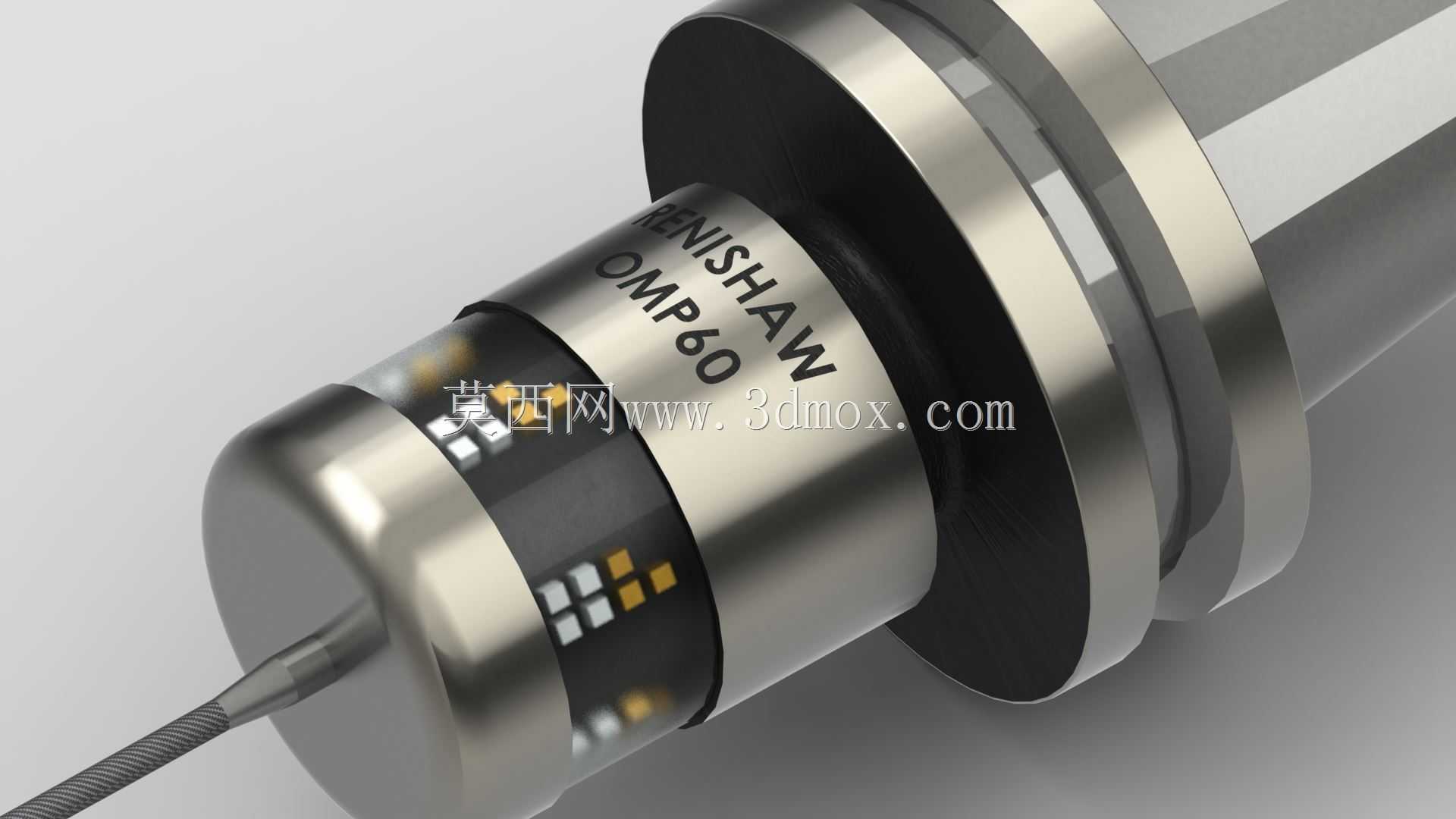

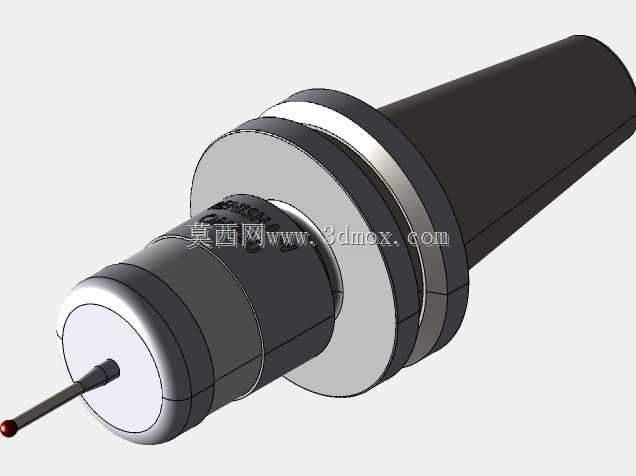

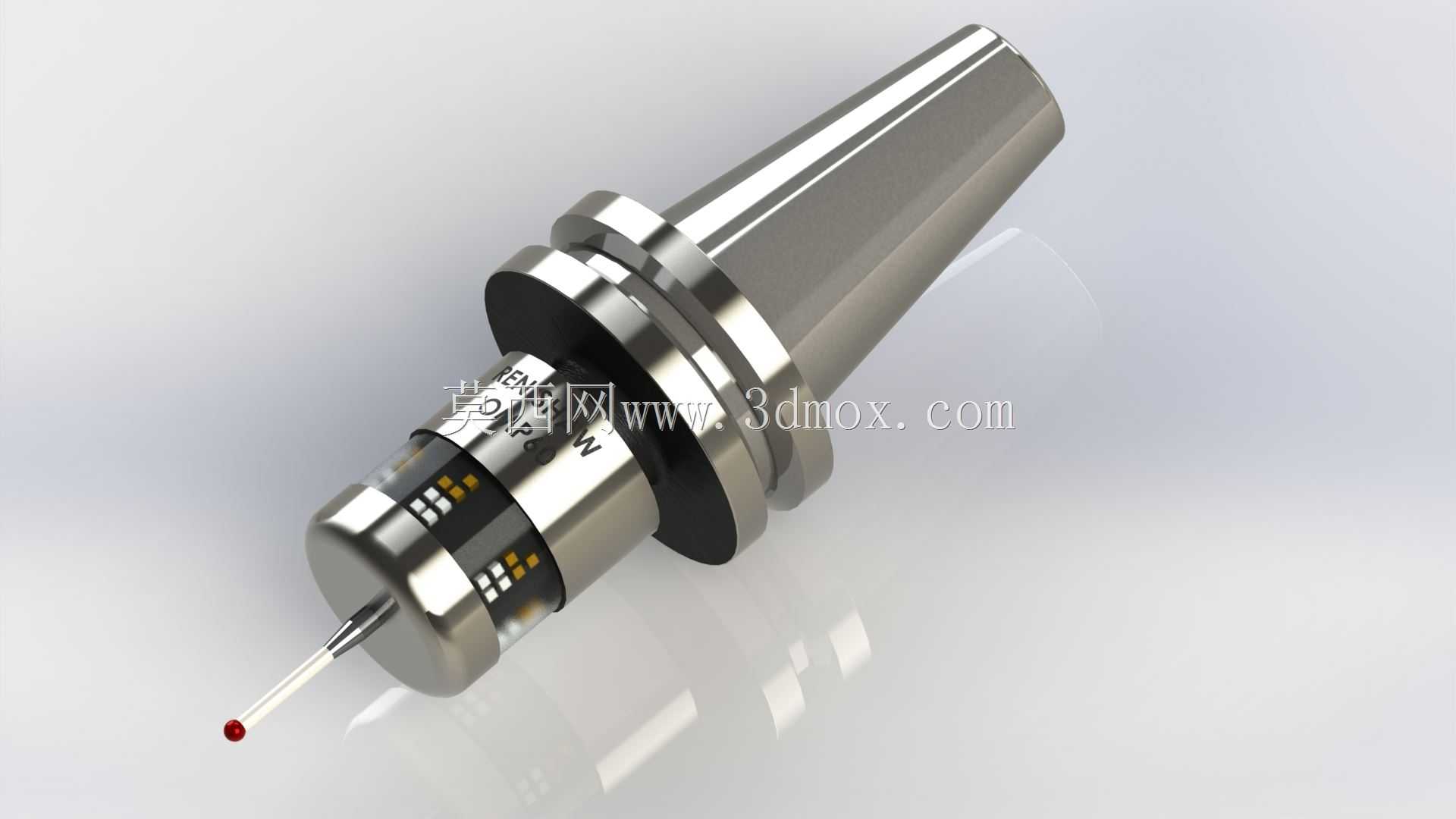

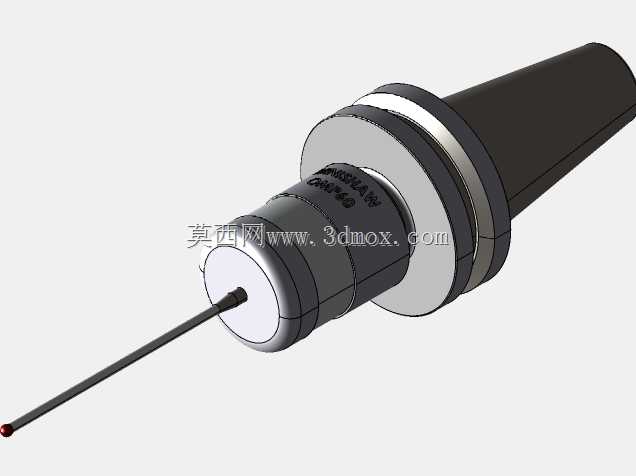

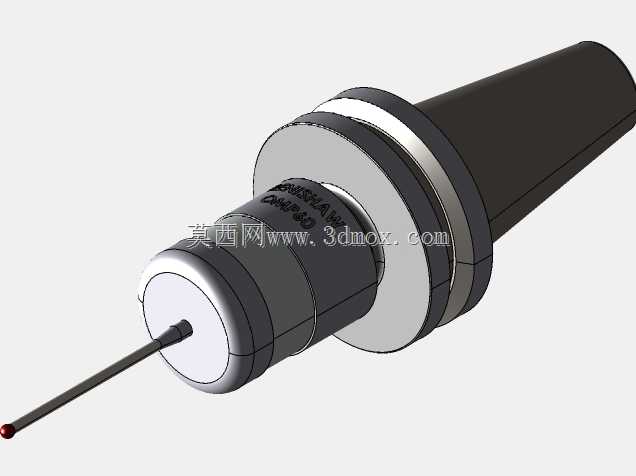

雷尼绍OMP60机床测头三维结构设计

这款测头是数控加工场景中实现工件在机检测的核心功能部件，主要搭载于立式加工中心、数控铣床、镗床等各类数控机床上，替代传统人工打表、手动找正的作业流程，能够在工件一次装夹的状态下完成工件坐标系自动设定、工件尺寸精度在机检测、夹具偏移自动补偿、加工余量预判等核心作业，有效减少工件二次装夹带来的定位误差，大幅降低批量加工过程中的首件检测等待时间，同时避免人工测量带来的主观读数误差，在精密模具加工、航空航天结构件加工、汽车零部件批量生产等对加工精度要求较高的场景中应用十分广泛。从功能特性来看，该测头采用触发式测量原理，测针接触工件表面时可瞬间触发信号传输至机床数控系统，快速记录当前坐标点位，支持50mm、100mm、150mm三种不同长度的测针配置，能够适配不同深度型腔、复杂曲面工件的测量需求，可覆盖绝大多数常规机械加工零件的检测范围，测头主体采用全密封结构设计，能够抵御加工现场的切削液飞溅、金属粉尘侵入，适配车间复杂的作业环境，信号传输稳定可靠，可有效避免加工过程中的误触发问题。在设计思路上，该测头采用标准锥柄接口设计，可直接与机床主轴的标准刀柄接口匹配，无需额外定制转接部件，安装时可像普通刀具一样装入主轴刀库，配合机床自动换刀机构实现加工与检测流程的自动切换，无需人工干预；整体结构采用模块化设计，将信号触发模块、测针安装模块、刀柄连接模块进行独立分区设计，后续维护更换测针时操作便捷，无需拆解测头主体结构即可完成耗材更换。从外形尺寸与安装边界来看，测头锥柄部分完全符合标准机床刀柄的尺寸规范，装入主轴后不会与机床主轴端面、夹具压板等部件发生干涉，测头主体外径经过优化设计，在深入工件型腔检测时可避开型腔侧壁，适配最小内径20mm以上的内孔检测场景，测针采用红宝石测球设计，接触工件时磨损量极小，长期使用仍能保持稳定的测量精度，测头整体重量控制在普通刀具的重量范围内，不会超出机床主轴的承重负载范围，换刀过程中运行平稳无冲击，可适配绝大多数主流数控设备的安装使用要求，帮助生产环节实现加工检测一体化，提升整体加工效率与成品合格率。
