CNC主轴用ER16加长杆卡盘结构

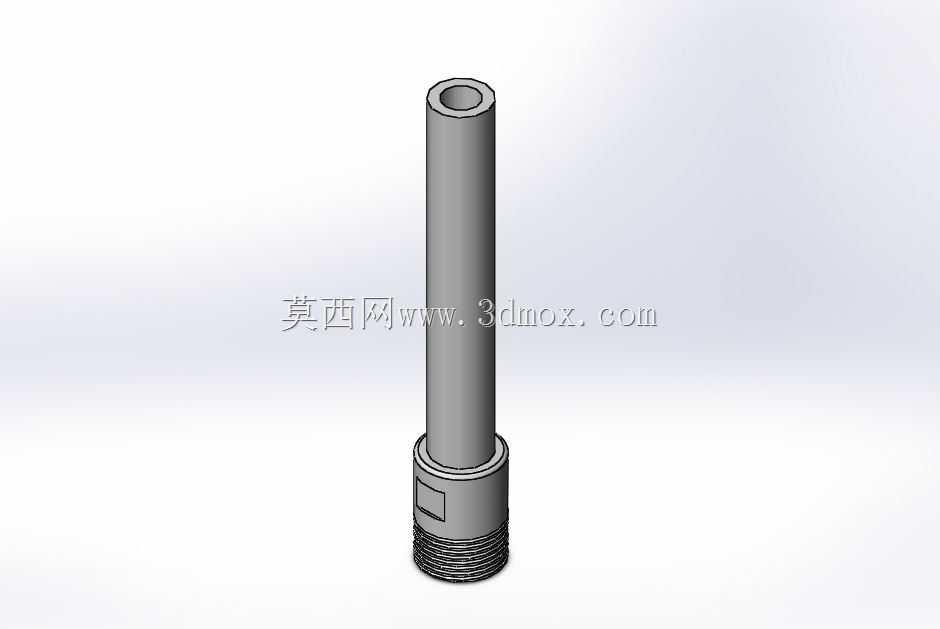

这款ER16柄带卡盘的加长结构，主要面向数控加工场景中需要延伸加工深度的工况设计，适配常规CNC主轴的安装接口，能够在深腔加工、窄空间避让加工场景中，将刀具的装夹位置向外延伸，解决常规标准刀柄长度不足、无法触及加工区域的问题，常见于小型精密零件的铣削、钻孔、攻丝工序中，尤其适合消费电子精密结构件、小型模具型腔、五金小零件的深加工环节，能够有效减少工件二次装夹的次数，提升加工过程的同轴精度。从功能特性来看，该结构一端采用标准ER16夹头安装接口，可兼容对应规格的弹性夹头，装夹直径范围内的直柄刀具，夹头锁紧后能够保证刀具与主轴的同轴度，控制加工过程中的刀具跳动量，保障加工表面质量与刀具使用寿命；另一端为带外螺纹的连接端，可直接旋入对应规格的主轴输出端，连接部位做了定位止口设计，安装后能够保证整体结构的刚性，减少加工过程中的振颤。设计过程中，整体杆身采用等直径圆柱结构，在保证足够刚性的前提下控制杆身外径，避免加工过程中杆身与工件型腔内壁发生干涉，杆身长度设置为100mm，能够覆盖绝大多数常规深腔加工的延伸需求，同时兼顾刚性与避让性，避免过长杆身带来的刚性不足问题；连接端的螺纹规格匹配常规小型CNC主轴的内螺纹接口，侧面设置的扁位结构方便安装时使用扳手锁紧，防止安装过程中杆身跟转，保证连接的紧固性。外形尺寸方面，杆身外径与ER16夹头的标准外径匹配，连接端的外径略大于杆身，形成定位台阶，安装时台阶面与主轴端面贴合，保证轴向定位精度；整体结构的同轴度公差控制在精密加工要求范围内，高速旋转时的动平衡表现能够满足常规数控加工的转速要求，不会因为延伸结构带来过大的离心振动。在实际使用中，该结构安装便捷，不需要额外改装主轴即可直接使用，更换不同规格的ER16夹头即可装夹不同直径的刀具，适配性较强，能够帮助加工现场快速应对深位加工的需求，不需要定制特殊长度的非标刀柄，降低加工辅助成本。
