小型台式石材瓷砖切割设备结构设计

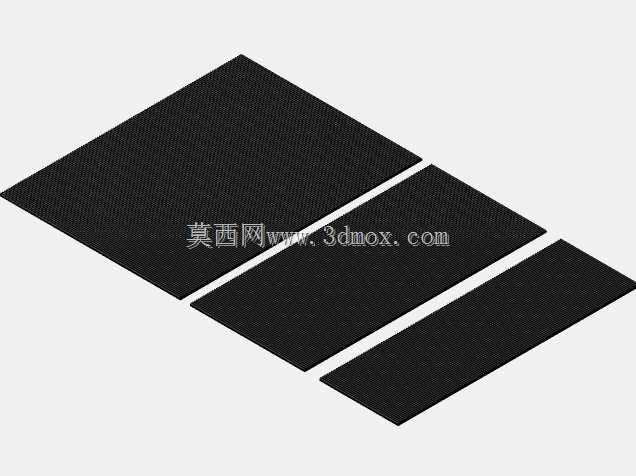

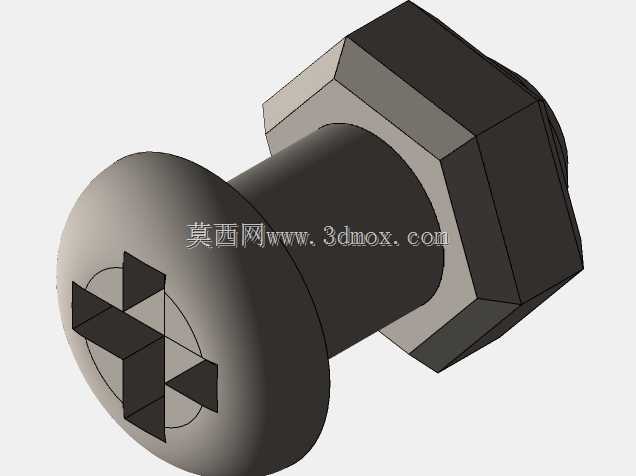

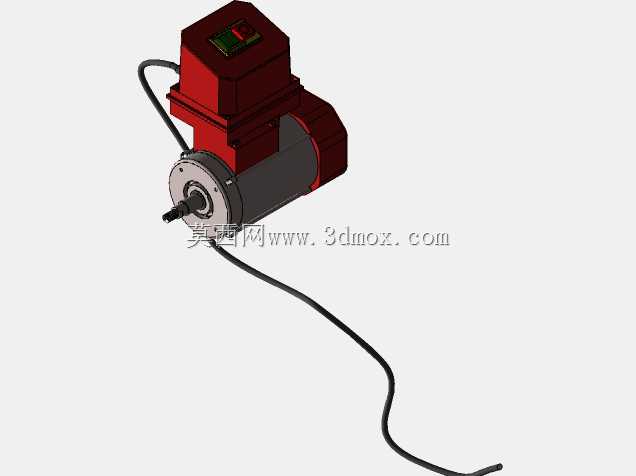

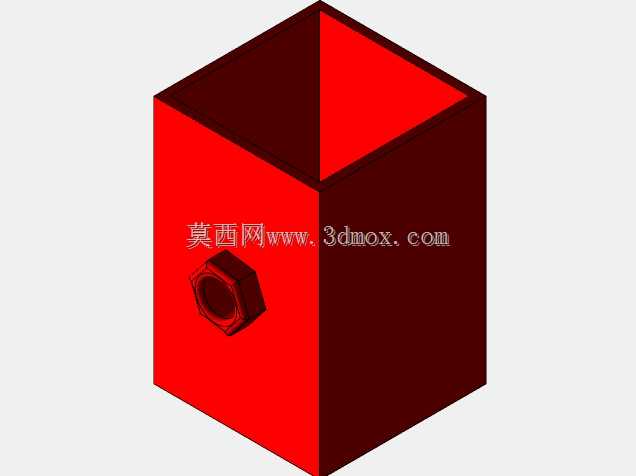

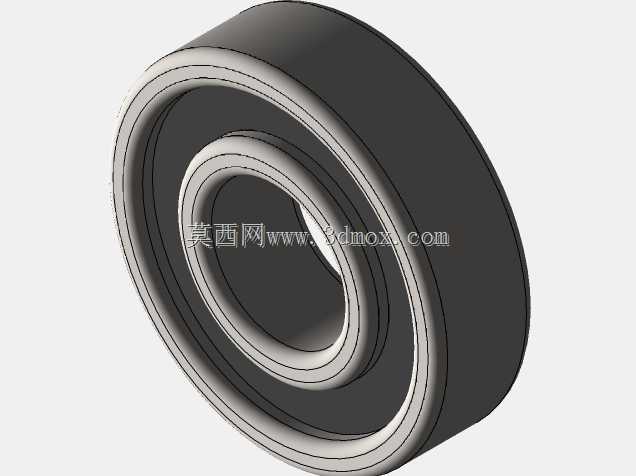

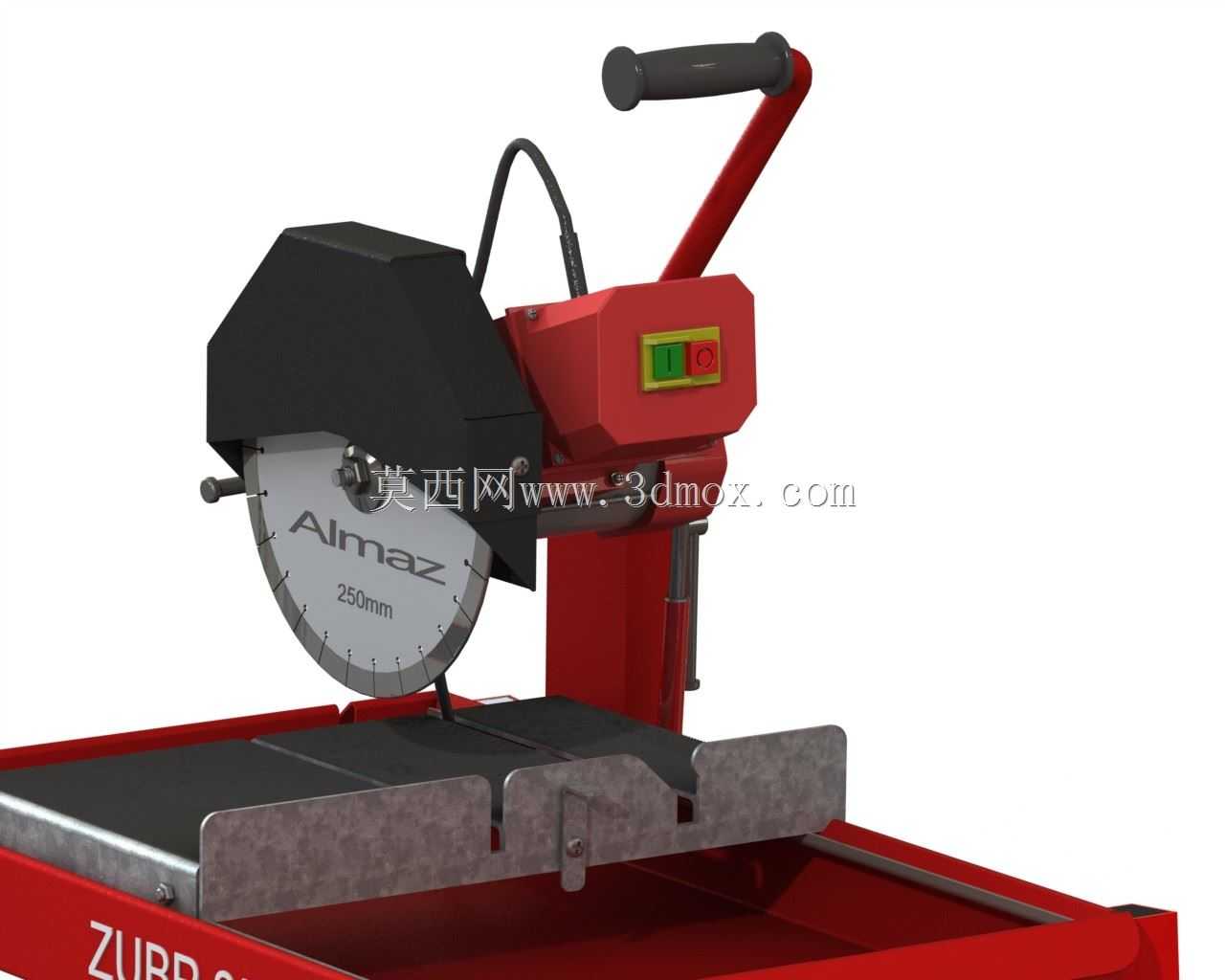

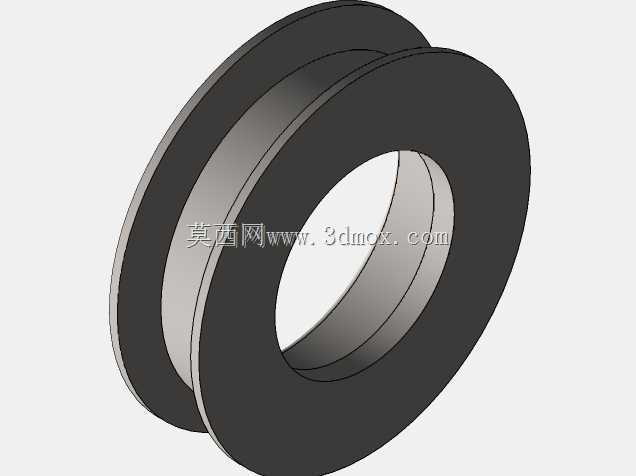

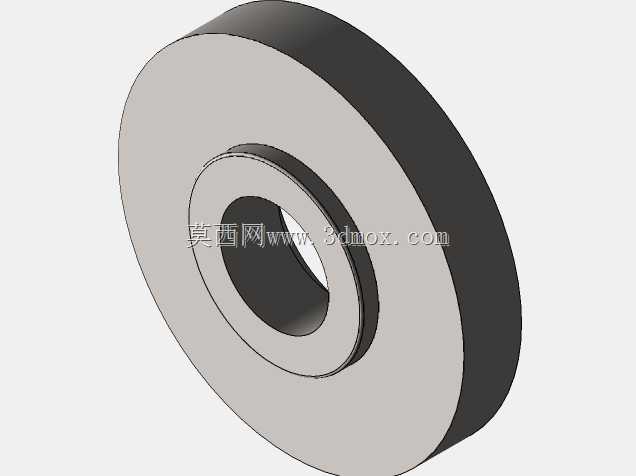

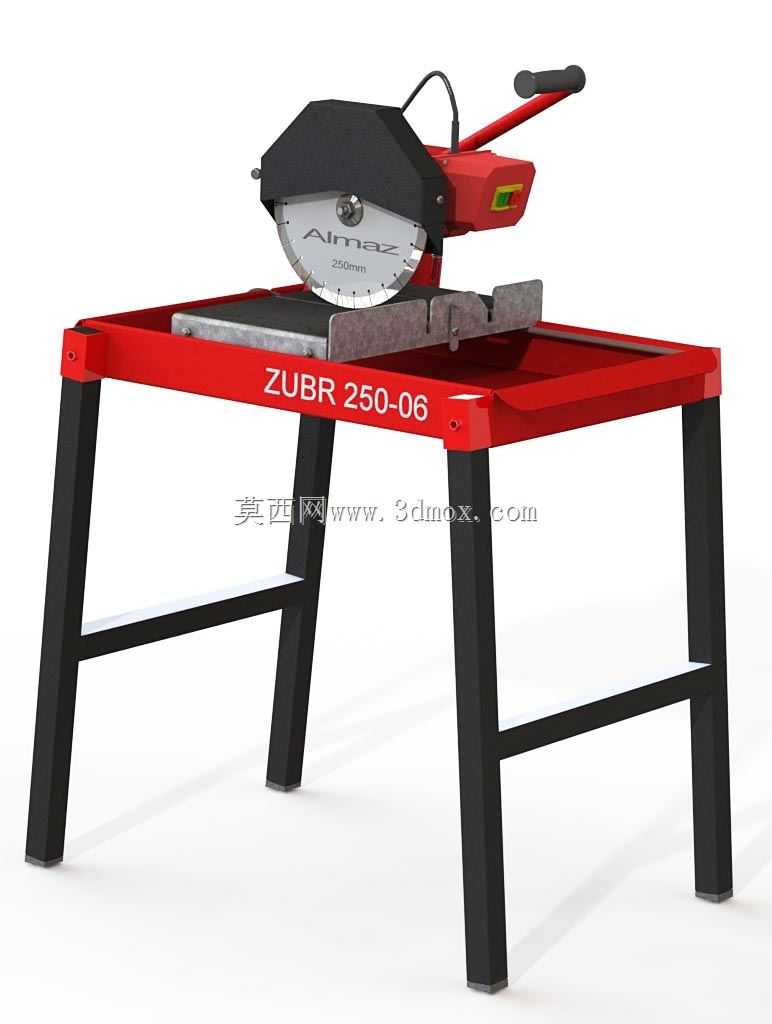

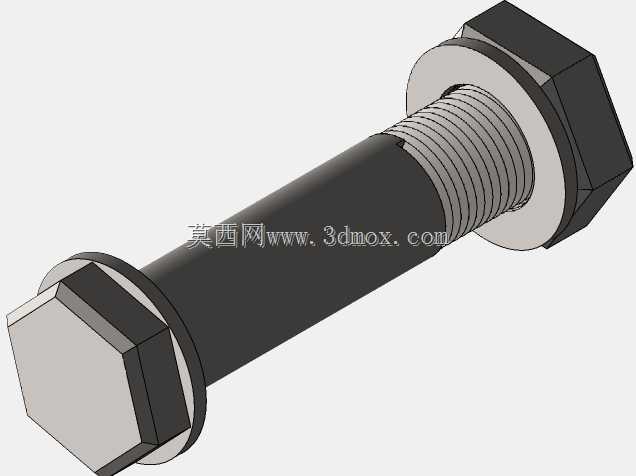

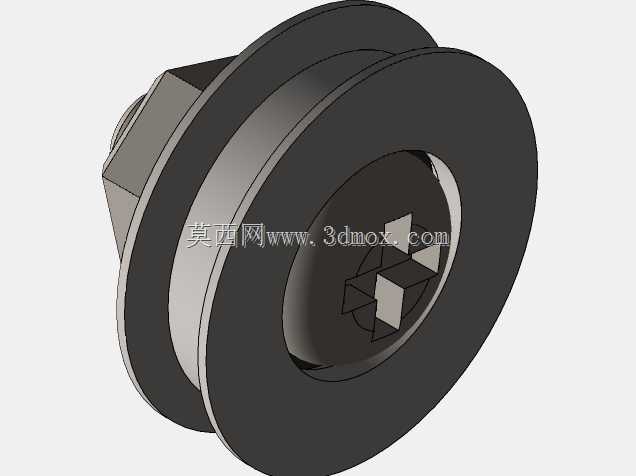

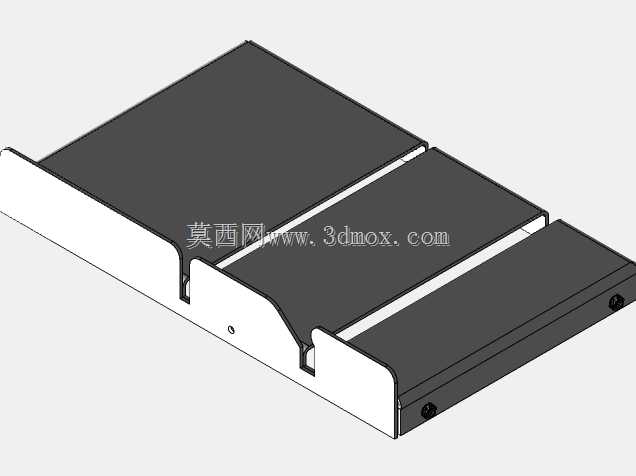

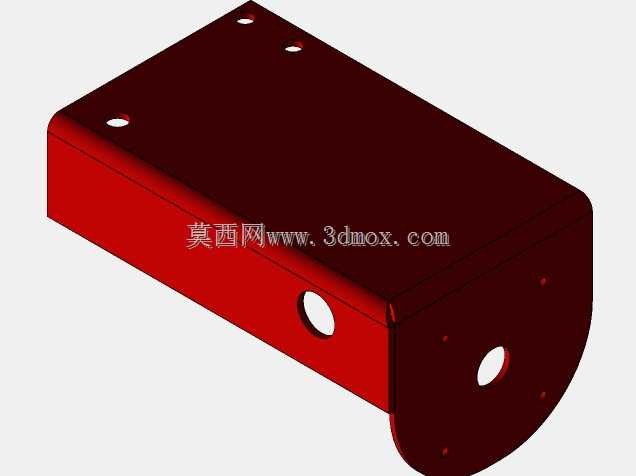

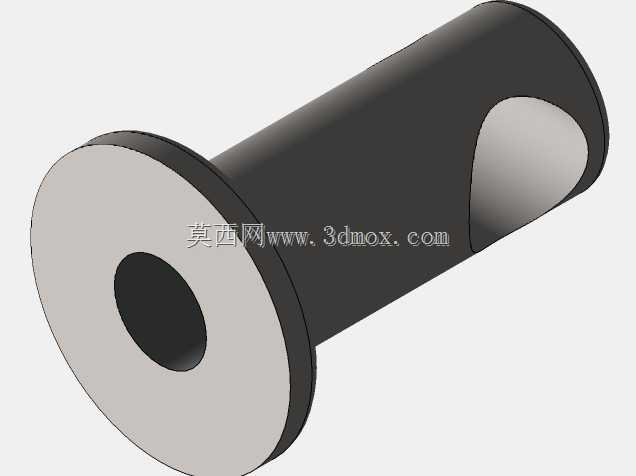

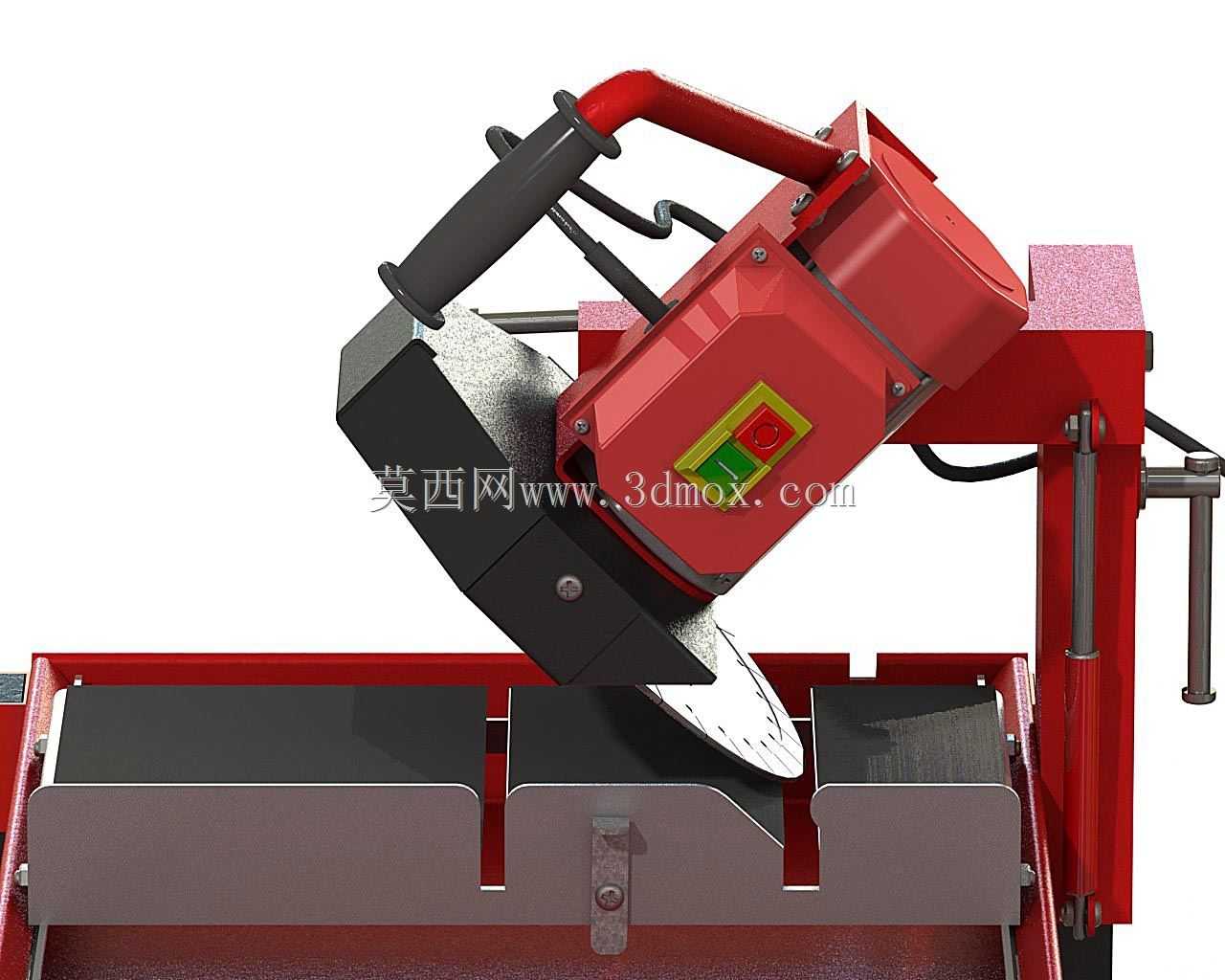

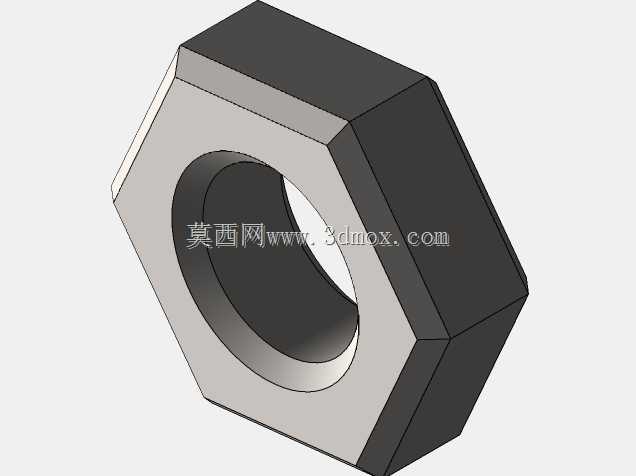

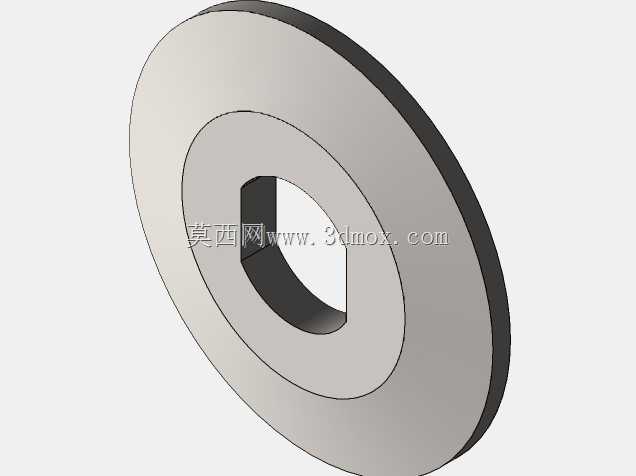

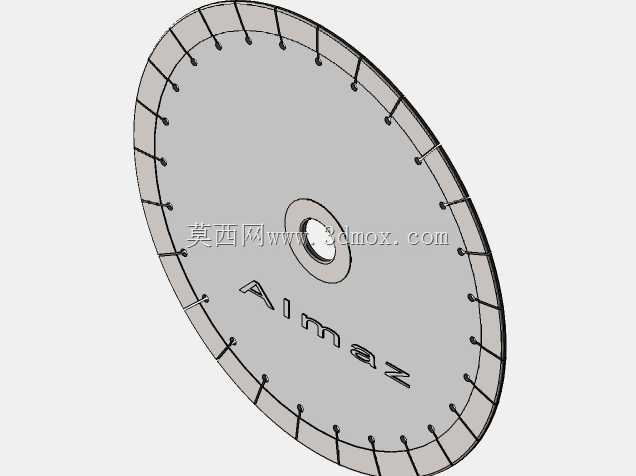

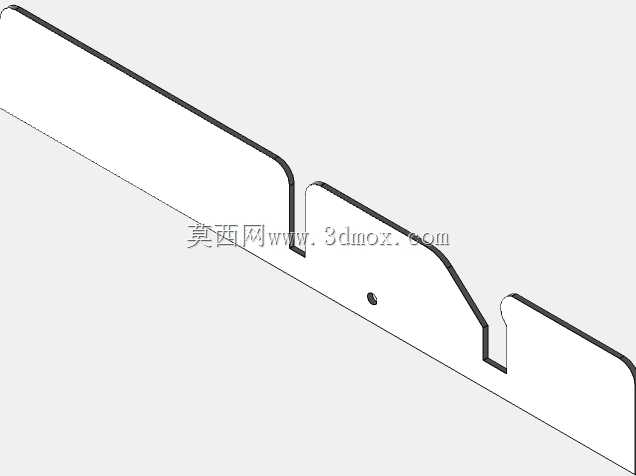

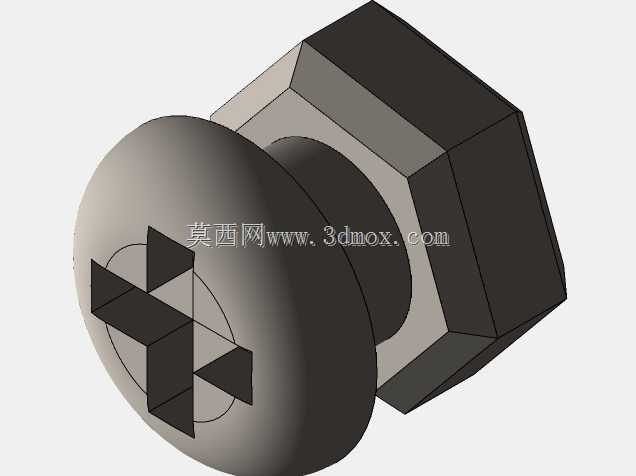

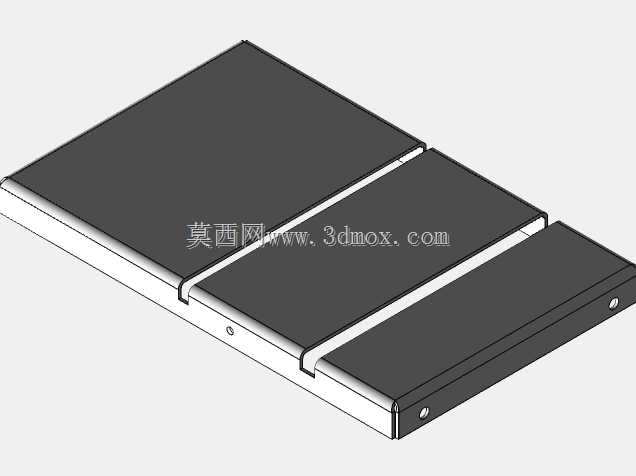

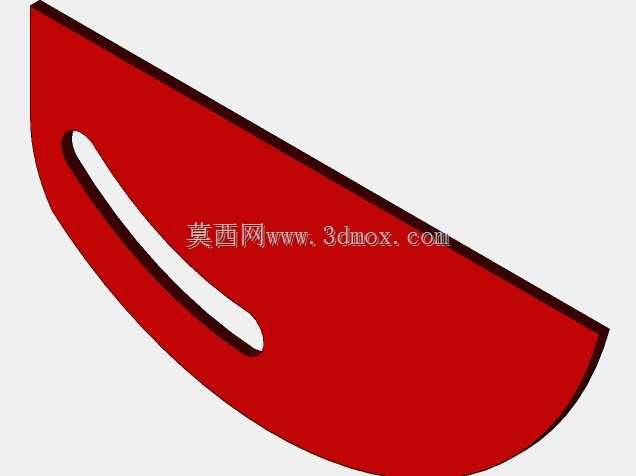

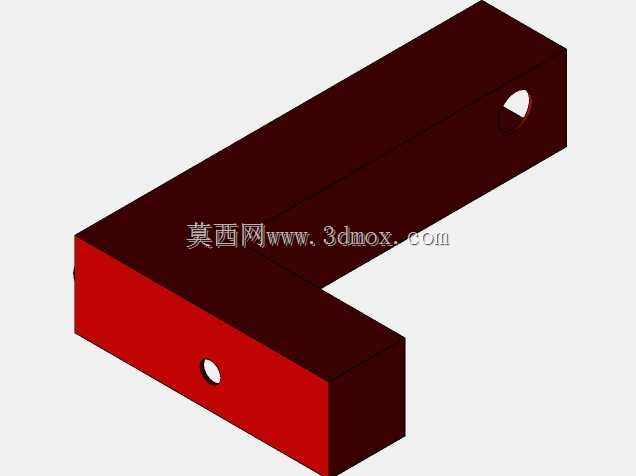

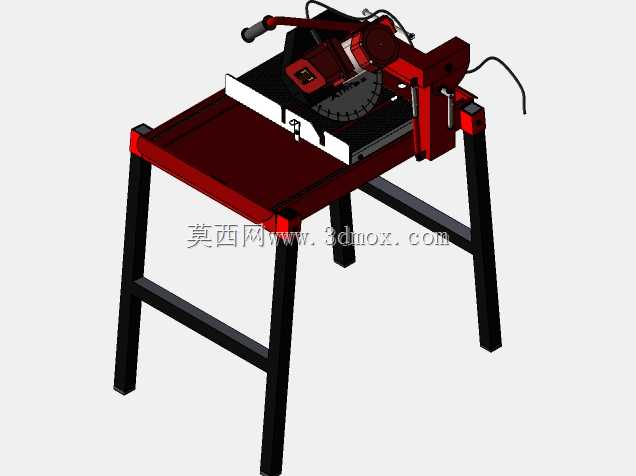

这款小型台式切割设备主要面向家装施工、小型建材加工、石材门店现场作业等场景设计，可适配装修现场的瓷砖裁切、耐火砖切割、小型石材倒角修边、薄型型材断料等作业需求，相较于大型工业石材切割设备，它的占地空间更小，移动转运便捷，无需复杂的地基固定即可在普通作业台面安装使用，非常适合流动施工班组、小型建材加工点的日常作业使用。设备采用台式龙门支撑结构搭配手持进给的动力头设计，工作台面设置了多段定位挡块与可调节靠尺，作业时可将待切割的瓷砖、砖块、石材等工件平稳放置在工作台的定位槽内，靠尺可根据所需切割尺寸快速调整定位，避免切割过程中工件偏移导致的尺寸误差；动力切割单元采用铰接式支撑臂连接，操作人员可握持手柄控制切割头的下压进给量，支撑臂内置的导向结构可保证切割片进给路径始终垂直于工作台面，保障切割断面的平直度，同时支撑臂的升降行程经过精准限位，可匹配最大70mm的切割深度，适配250mm直径的切割锯片，单次走刀可完成最大250mm长度的工件切割，能够覆盖家装场景中绝大多数规格的瓷砖、标准砖块的切割需求。设备的动力单元采用集成式电机与锯片直连的结构设计，省去了传统皮带传动的冗余结构，既缩小了动力头的整体体积，也降低了传动过程中的动力损耗，0.6kw的功率配置刚好匹配薄型石材、瓷砖、砖块的切割负载需求，不会出现功率冗余带来的设备过重、能耗过高的问题，同时动力头外壳设置了独立的开关控制盒与散热结构，长时间连续作业时也能维持稳定的工作温度，避免电机过热损坏。设备的整体外形紧凑，底座采用框架式焊接结构，既保证了工作台的支撑刚性，也控制了整体重量，单人即可完成设备的搬运转移；切割作业区域设置了半包围的防护挡板，可阻挡切割过程中产生的碎屑飞溅，提升作业安全性，工作台的排屑槽采用倾斜式设计，切割产生的废水、碎屑可顺着槽体滑落至设备下方的收集区域，便于作业后的现场清理。在设计过程中，这款设备充分考虑了民用及小型作业场景的实际使用痛点，摒弃了工业设备复杂的数控进给、自动送料等冗余功能，聚焦于基础切割功能的稳定性与操作便捷性，所有调节结构都采用手动快锁设计，无需额外工具即可完成切割深度、靠尺位置的调整，操作人员无需经过复杂培训即可快速上手使用，设备的安装边界仅需普通工作台预留对应长宽的放置空间，接电即可投入使用，能够很好地适配零散、流动的小型加工作业需求。
