有机物料精切过滤一体化处理设备结构

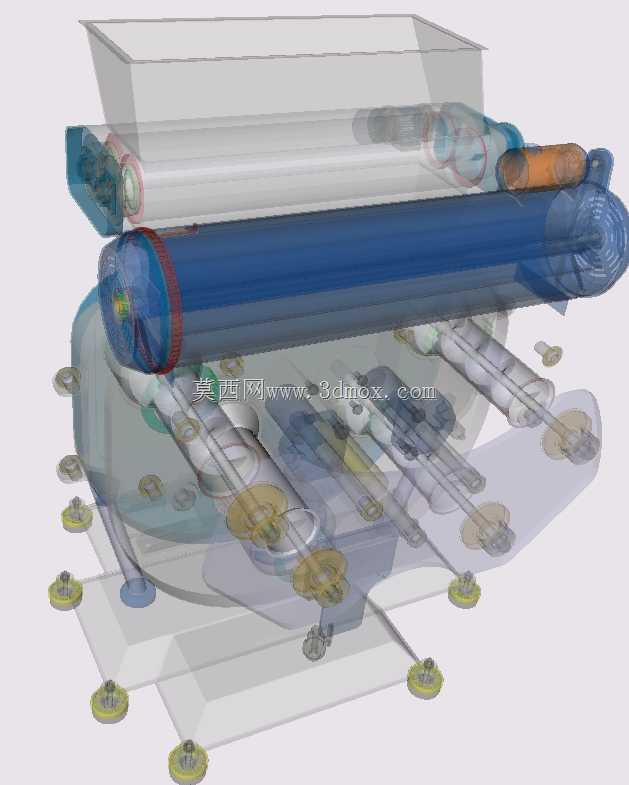

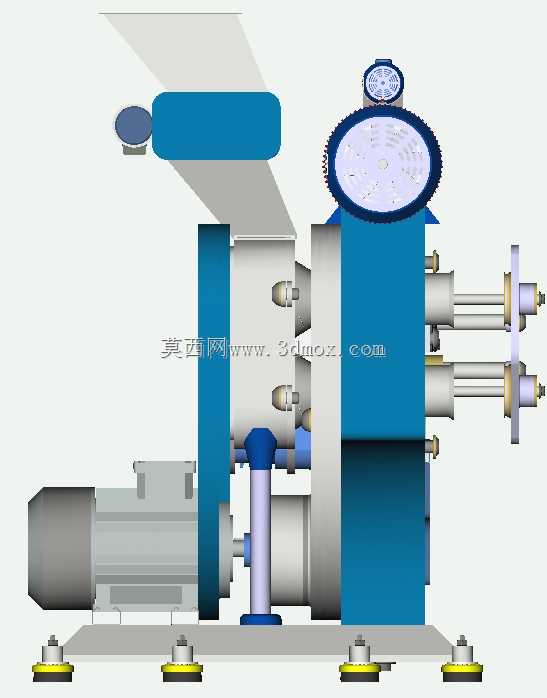

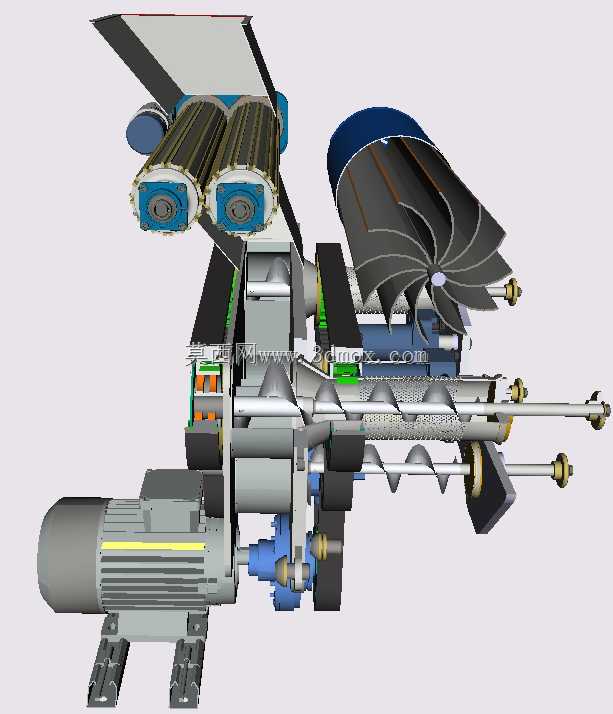

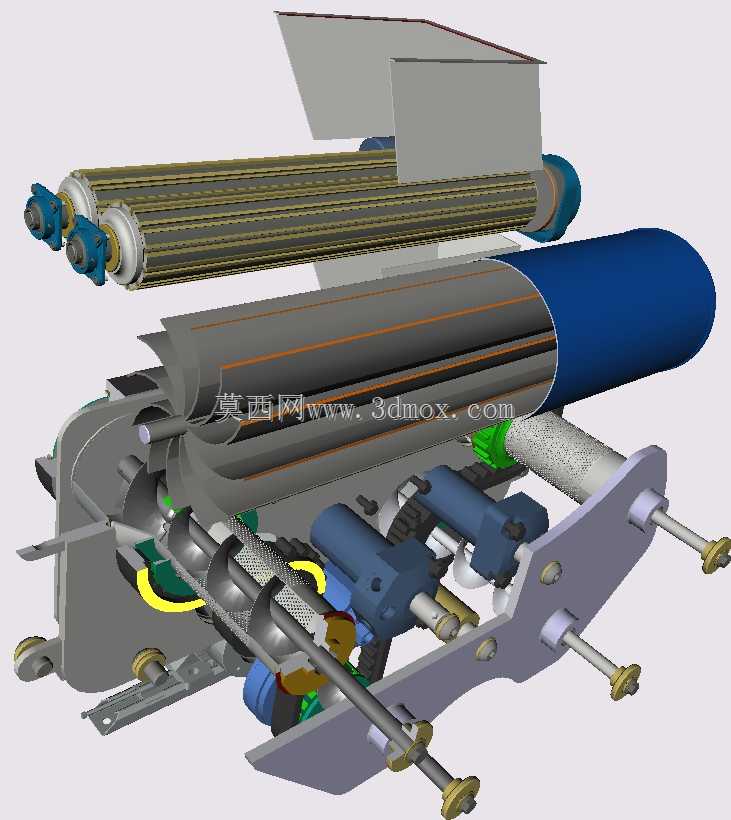

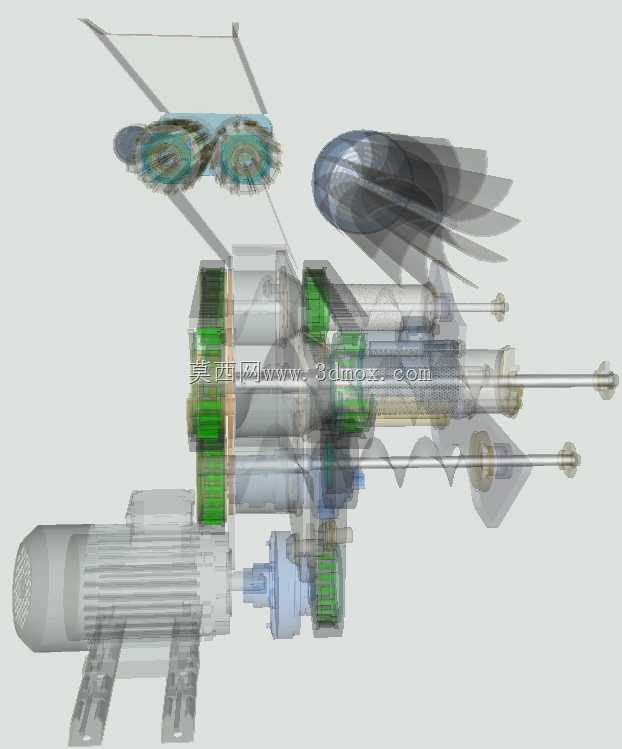

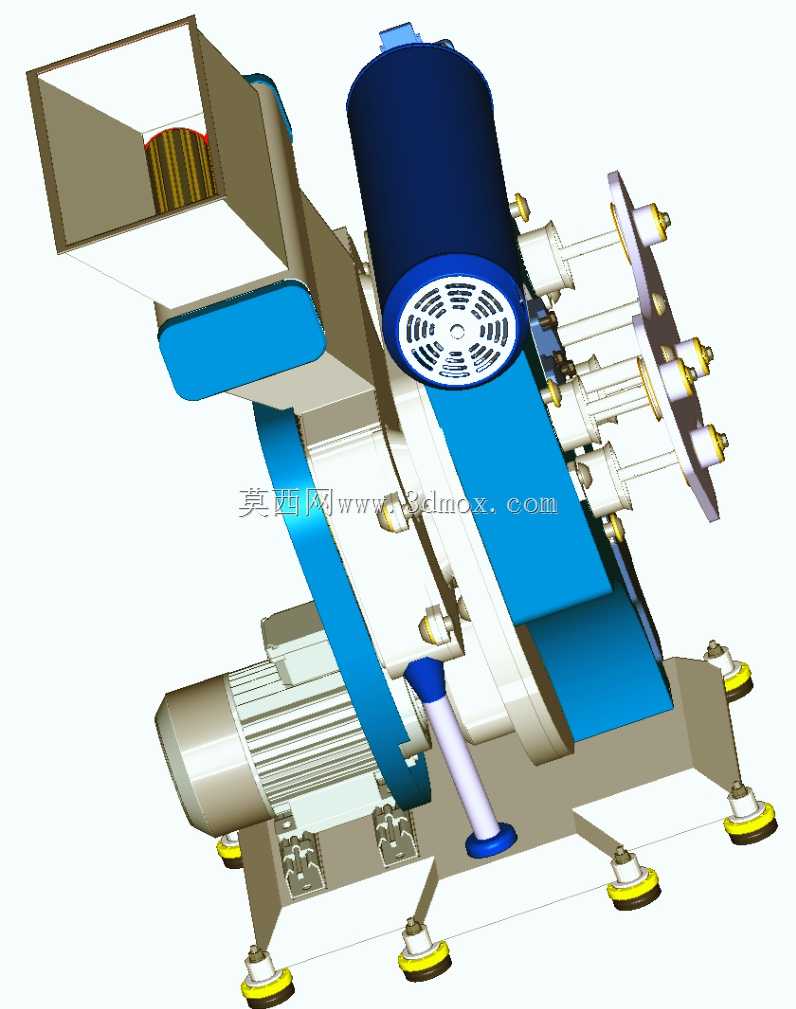

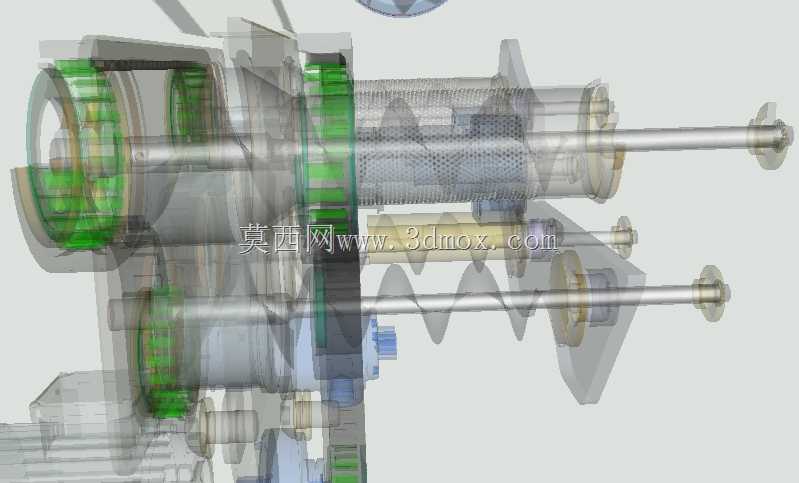

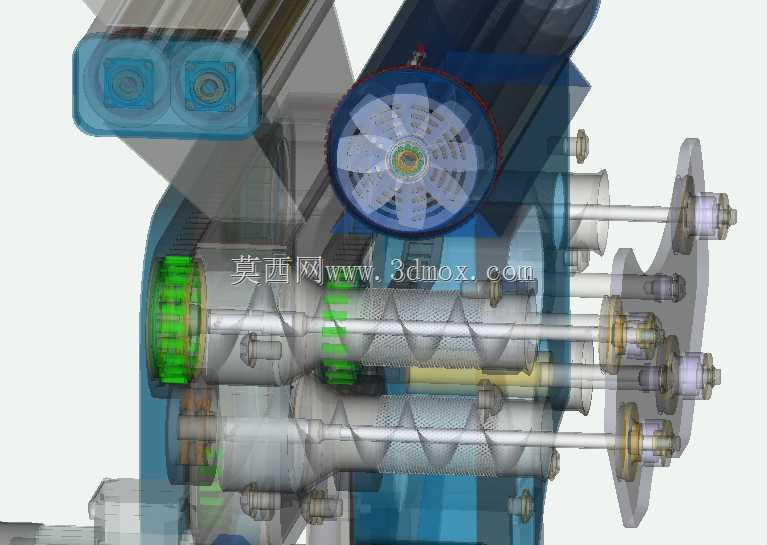

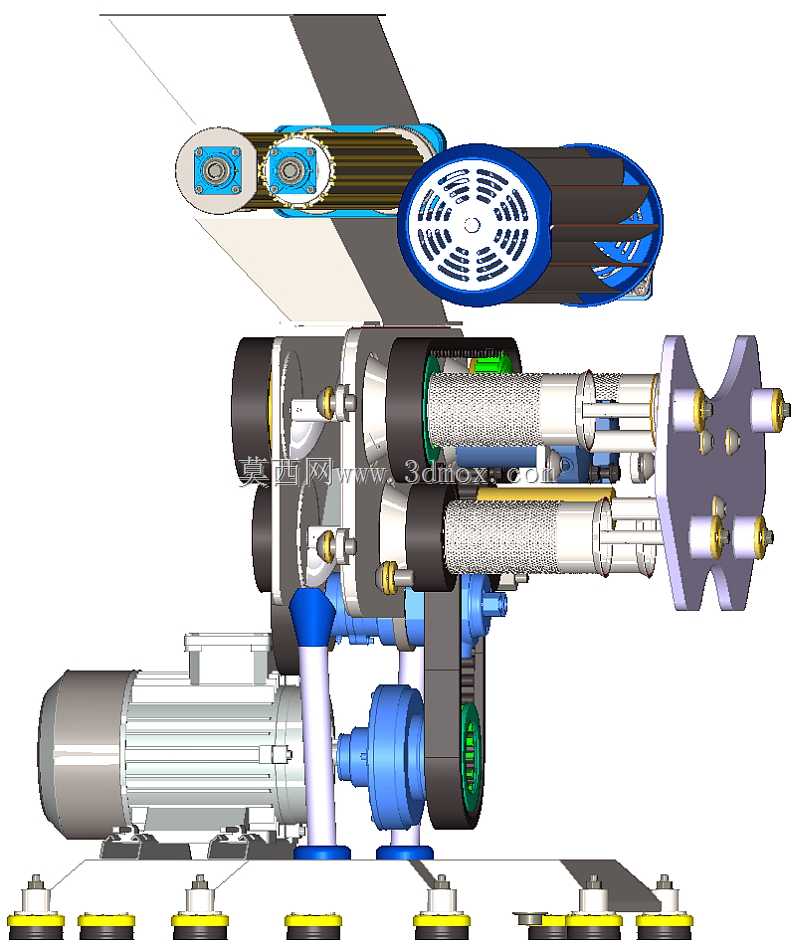

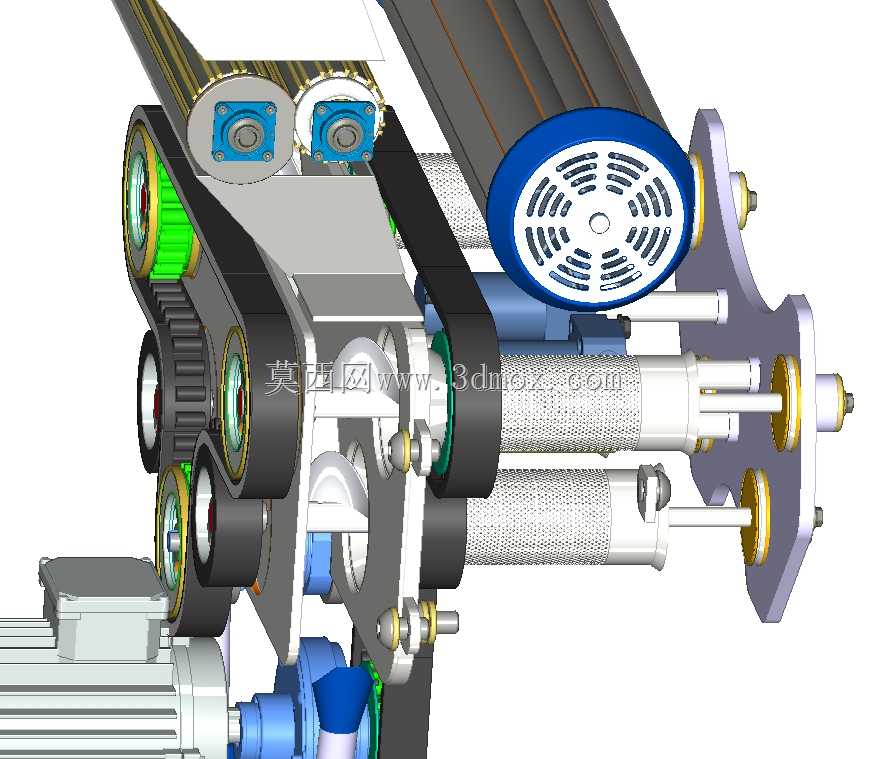

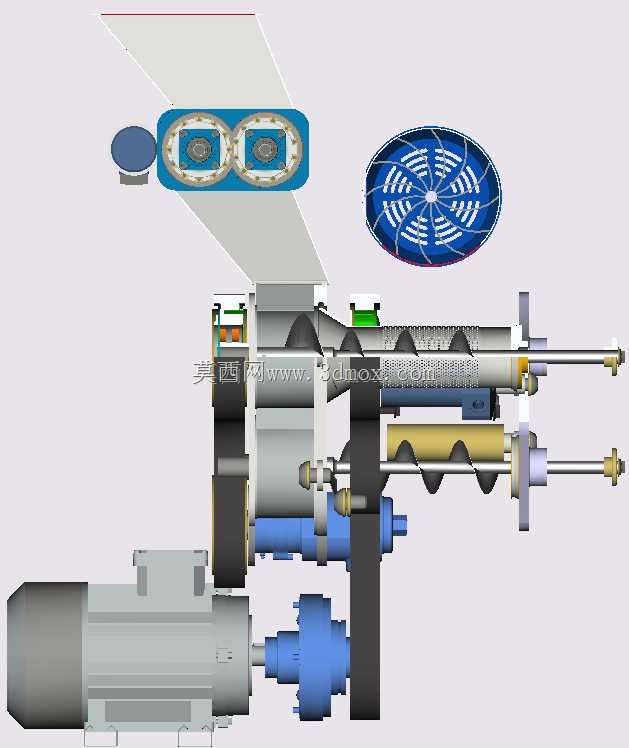

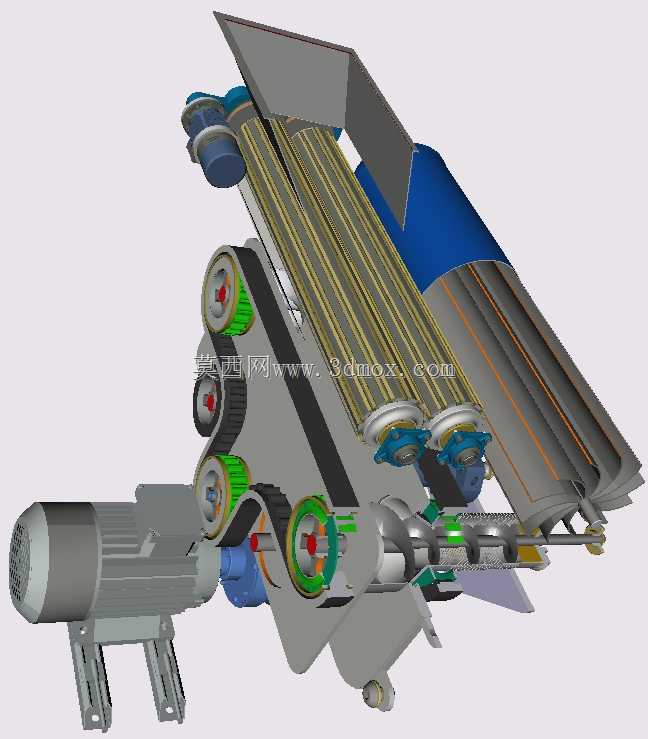

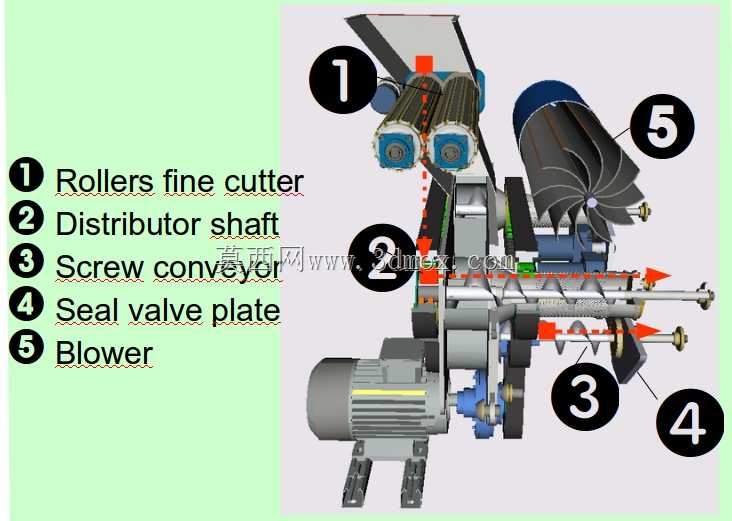

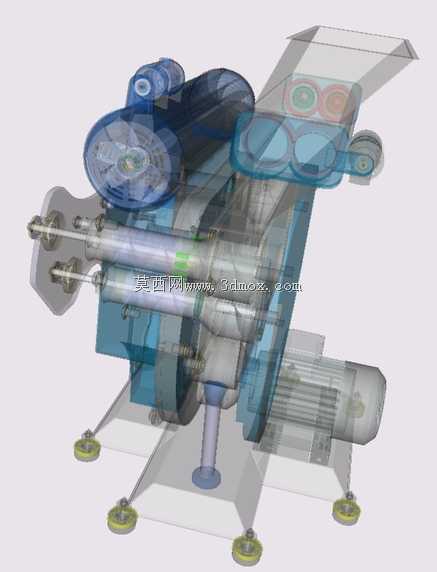

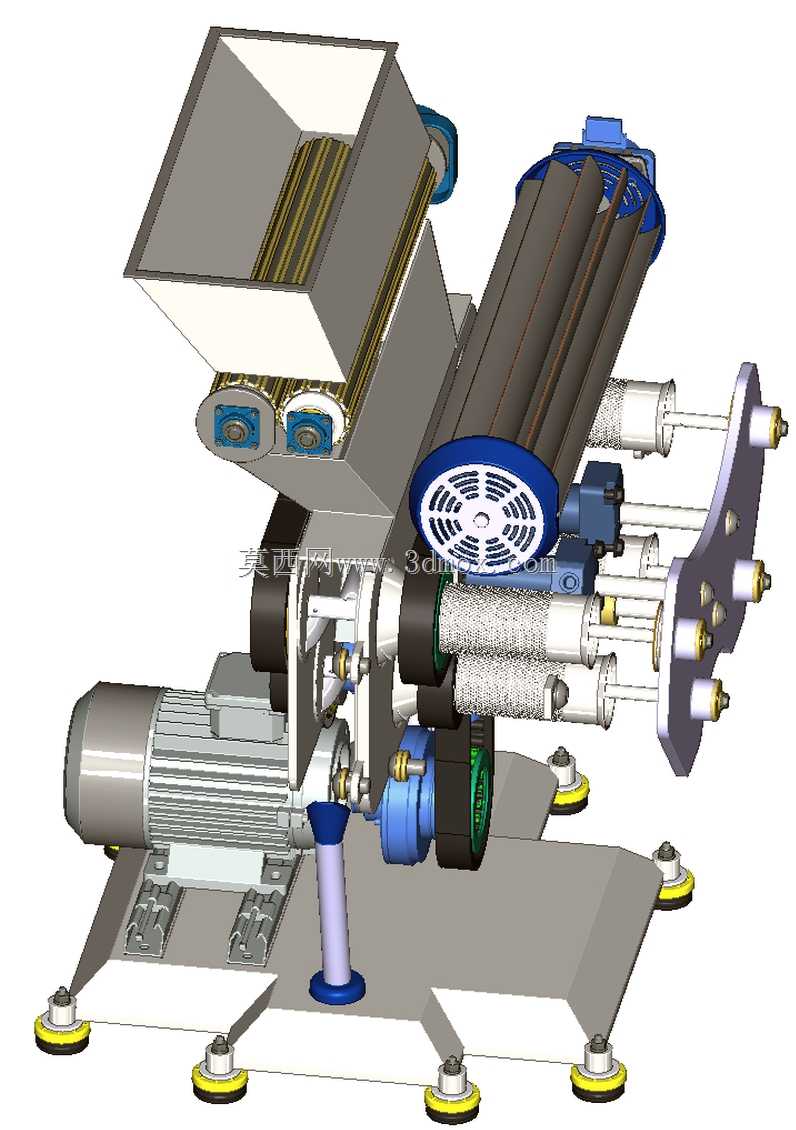

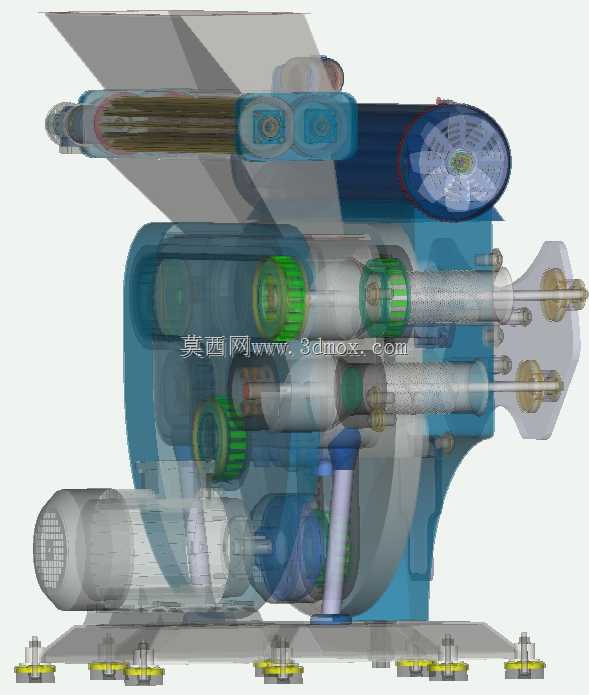

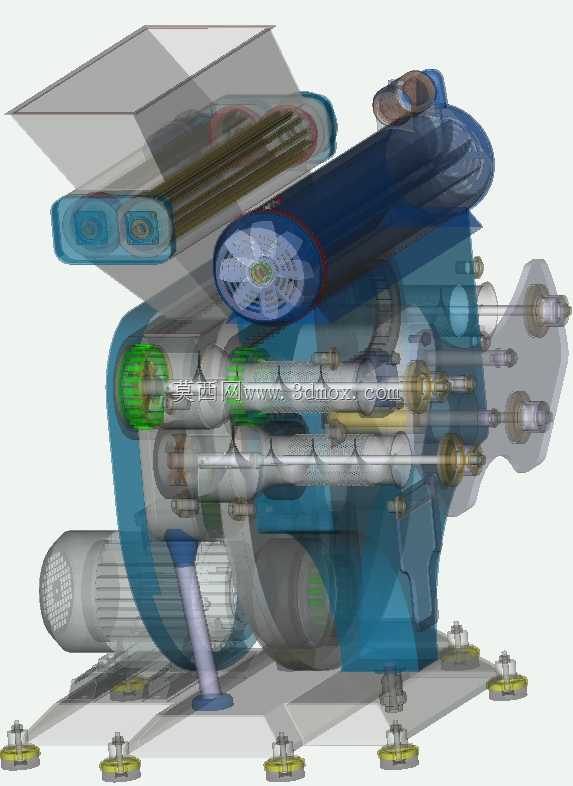

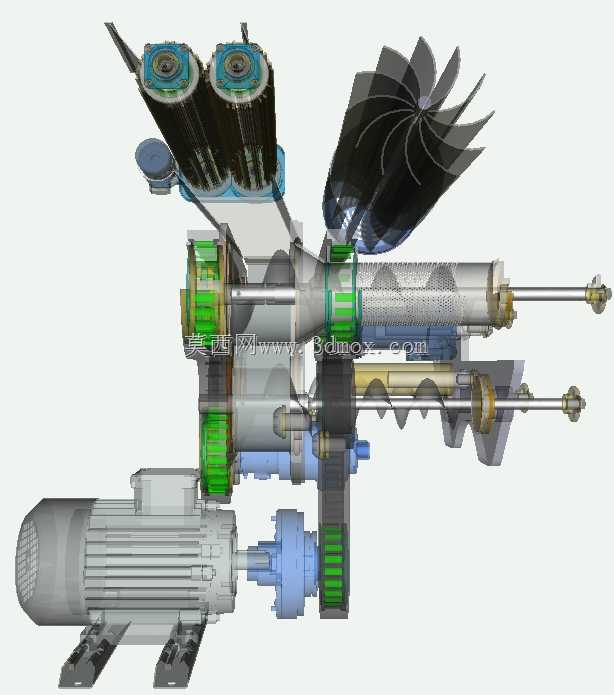

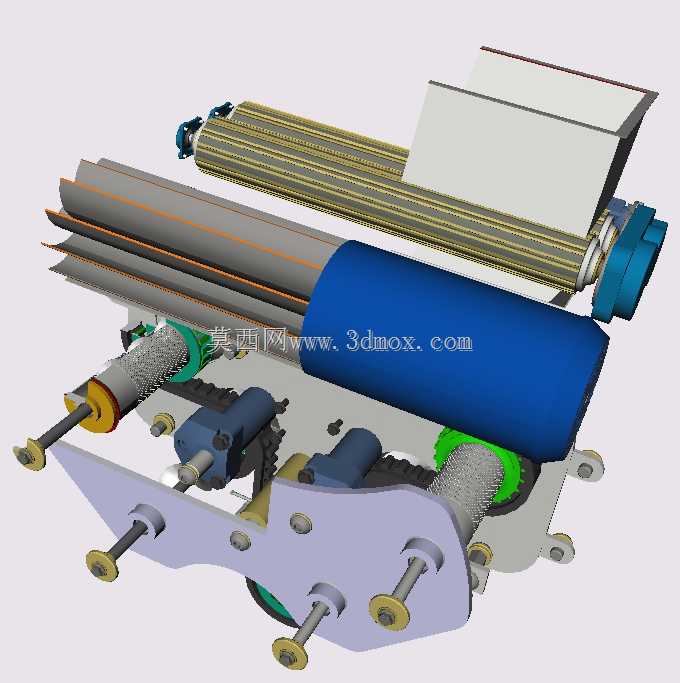

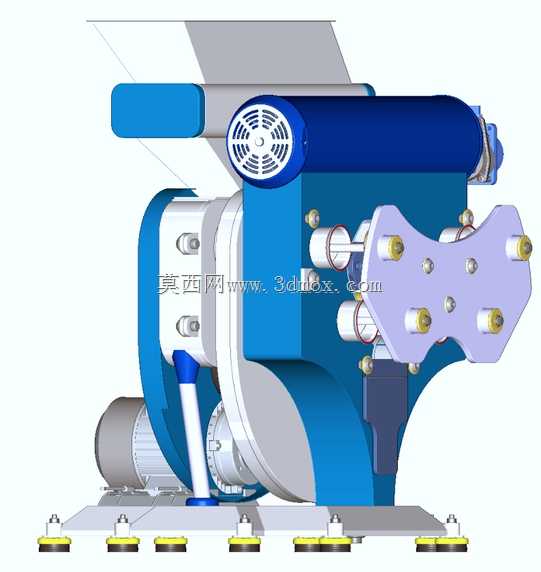

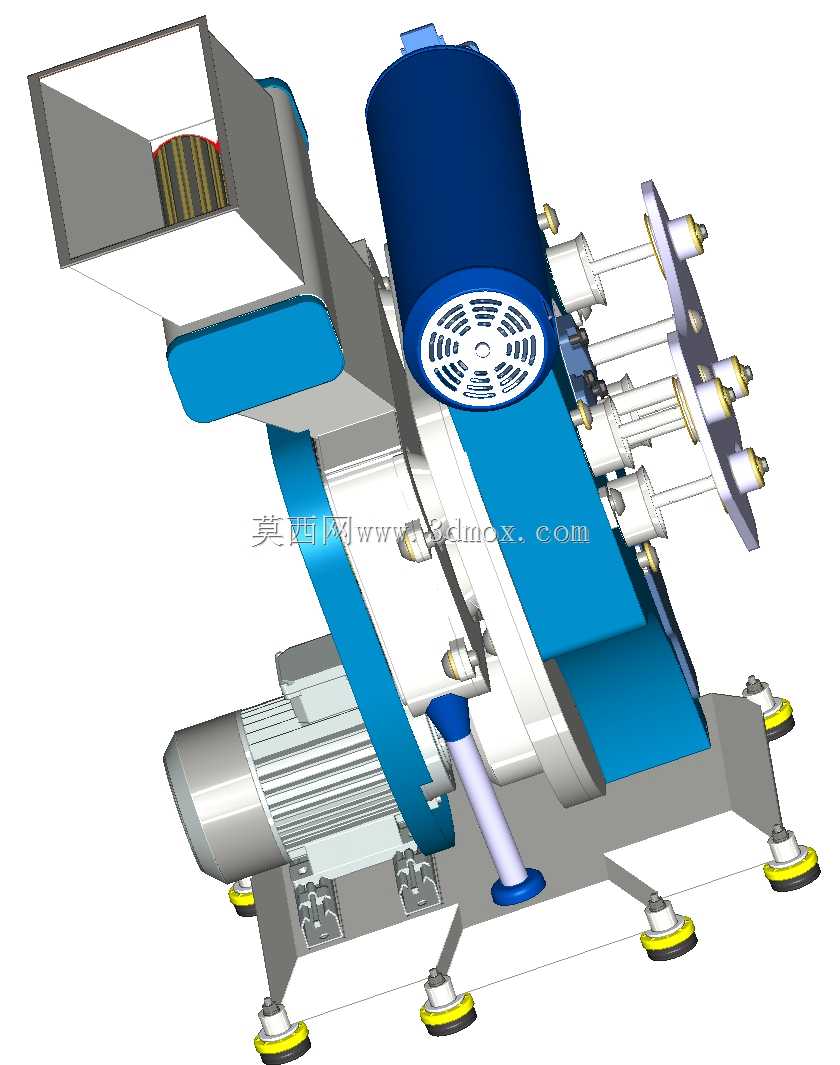

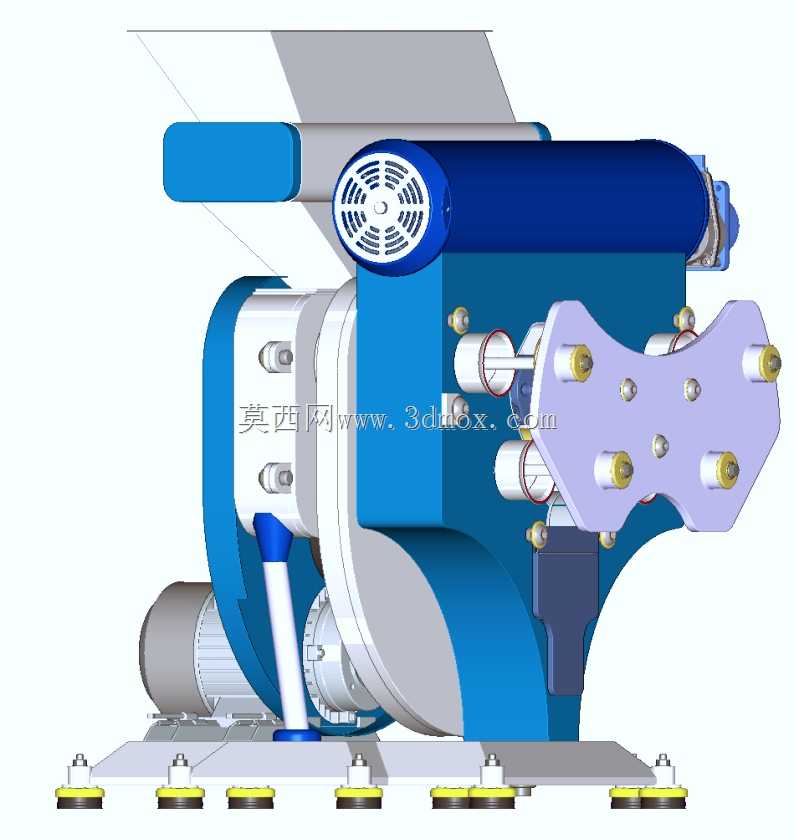

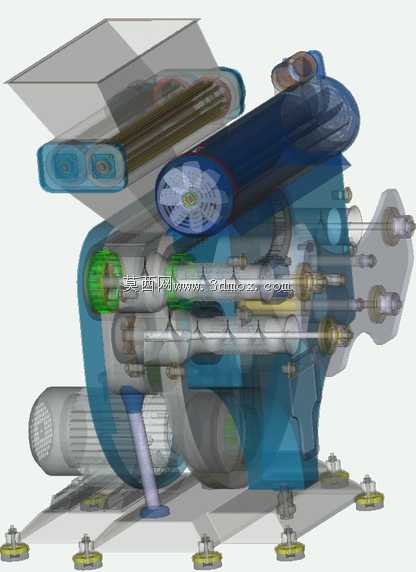

该设备主要应用于有机物料加工、生物质原料预处理、农林废弃物资源化处理等生产场景，可完成粗碎后有机物料的精准裁切与杂质筛分工序，是有机肥料生产、生物质燃料制备、餐厨垃圾资源化处理产线中衔接粗碎与后续深加工环节的核心处理单元，能够有效解决传统裁切设备粒度不均、筛网易堵、处理连续性差的行业痛点。设备实际运行过程中，上游粗碎后的物料从顶部的敞口进料斗投入，进料斗采用大倾角溜槽结构设计，可避免含水率偏高的有机物料在进料段发生架桥堵料问题，保证物料能够依靠自重顺畅滑入切割作业区。核心切割单元采用可调间隙的切割辊组结构，操作人员可根据下游工序对物料粒度的要求，灵活调整对辊之间的啮合间隙，将进入作业区的物料裁切至规定的均匀粒度范围，裁切后的物料会被均匀分配到四组平行布置的螺旋输送机构内，螺旋叶片采用等螺距耐磨设计，可平稳推送物料进入后方的旋转筛管单元完成筛分作业。筛分工序配置气动控制阀板结构，可对进入筛管的物料施加稳定的压缩作用力，促使物料在筛管内形成均匀的料层，有效降低物料自身含有的微粒杂质与水分对切割筛分性能的负面影响，避免湿黏物料糊堵筛网网孔。设备配套独立的高压鼓风机构，可在筛分作业过程中持续向筛管内部输送定向气流，一方面为筛网提供持续的反吹清洁作用力，及时清理嵌在网孔内的细碎物料，保证筛分效率长期稳定，另一方面可协同完成筛上杂质与合格裁切物料的分流导出，减少筛管内的物料残留。设备整体采用卧式模块化布局，底部配置带减震阻尼的可调支撑脚座，可吸收电机、辊组运行产生的振动，降低设备运行时的噪音传递，安装时可根据产线布局调整支撑脚高度，保证设备整体处于水平工作状态，各功能单元采用法兰式快装连接结构，日常维护时可快速拆卸筛管、切割辊等易损部件，无需复杂的吊装作业。设备的压缩作用力大小、过滤筛分的持续时长均可通过调整气动阀板的停留时间参数进行灵活适配，可针对不同含水率、不同纤维长度的有机物料匹配对应的作业参数，兼顾处理效率与成品粒度合格率，设备的动力单元与作业腔体采用密封式分隔设计，可避免物料碎屑进入电机、传动轴承部位，延长核心传动部件的使用寿命，整体结构紧凑，可直接对接现有产线的上下游输送设备，无需对原有产线进行大规模改造即可完成布设。
