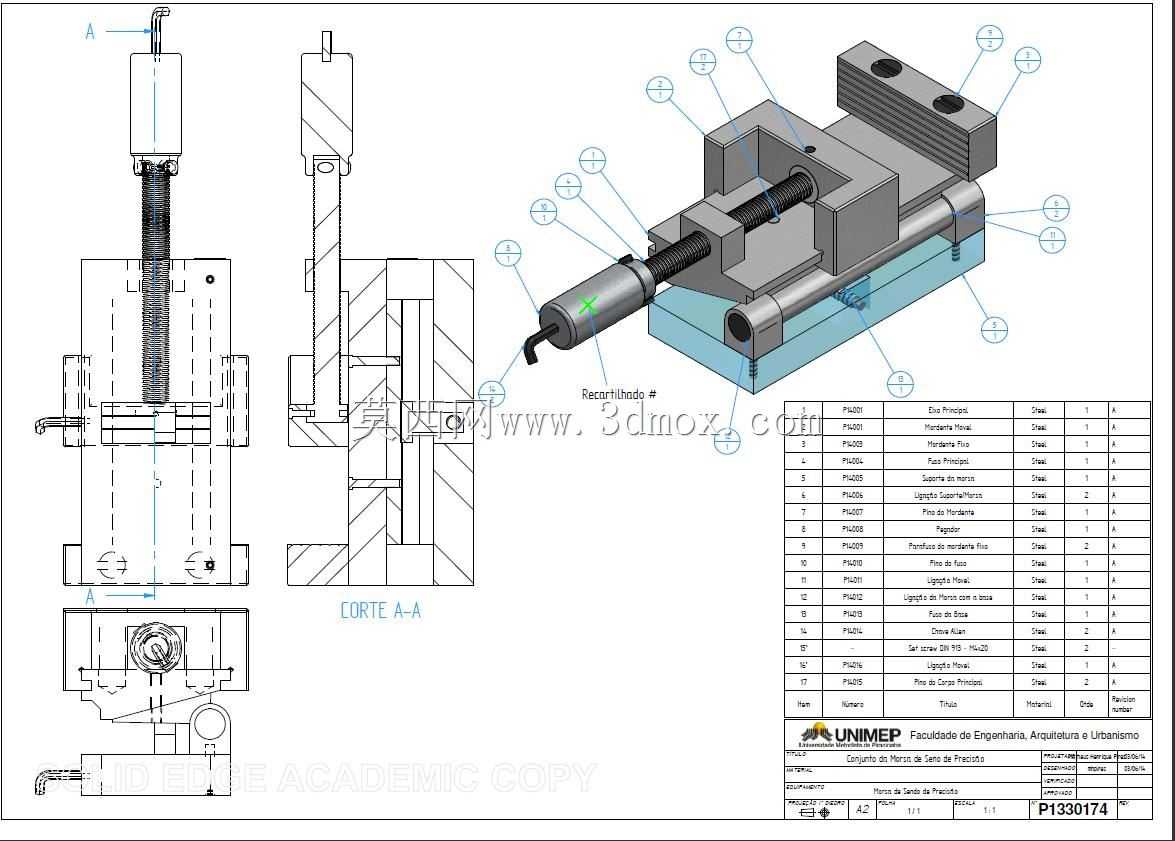

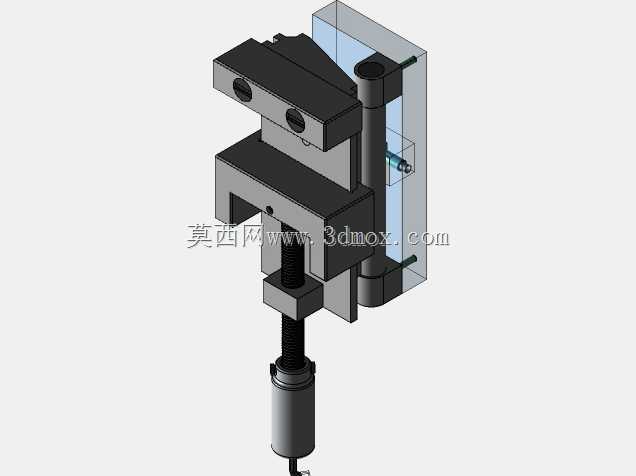

高精密可调角度正弦机用虎钳结构设计

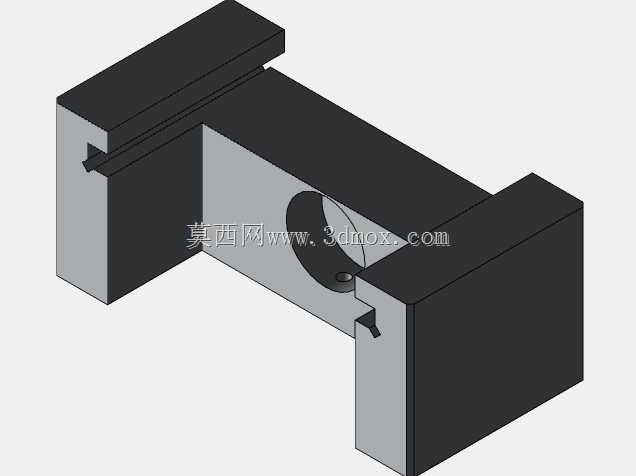

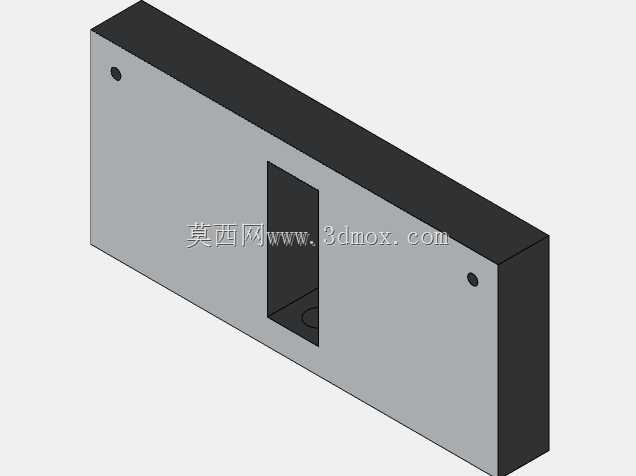

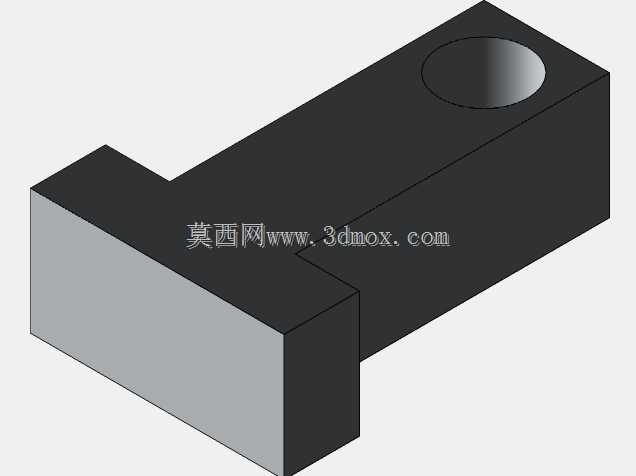

这款精密正弦虎钳是面向机加工领域设计的高精度角度装夹工装，主要应用于磨床、铣床、电火花加工等需要精准控制工件倾斜角度的加工场景，能够替代传统垫角度块、打表找正的繁琐操作，大幅提升斜度类零件的装夹效率与加工精度，在精密模具制造、刀具刃磨、小型精密零件斜孔斜面加工、量具制造等场景中有着不可替代的作用。从功能特性来看，它依托正弦原理实现角度的精准调控，通过搭配对应尺寸的量块垫入正弦圆柱下方，即可快速设定0到45度范围内的任意倾斜角度，角度定位精度可达微米级，避免了普通平口钳无法装夹斜位工件、角度装夹重复定位差的痛点。钳体采用整体式高刚性导轨结构，活动钳身与固定钳身的配合面经过精密刮研，夹紧过程中钳口无抬升、无偏移，夹持力稳定均匀，既可以夹持小型方形、矩形工件，也能通过更换定制钳口适配异形零件的装夹需求。在设计思路上，这款虎钳优先保障刚性与精度保持性，主体结构采用高强度合金钢材经淬硬处理，关键受力部位做了加厚加强设计，避免大夹紧力下的结构形变；丝杠传动副采用细牙梯形螺纹，传动平稳无间隙，夹紧后具备可靠的自锁性能，加工过程中不会出现松脱移位；底部设置标准定位键槽，能够快速与机床工作台的T型槽对位安装，无需反复找正钳体与机床轴向的平行度。从安装边界与尺寸适配来看，这款虎钳的底座安装孔距适配多数中小型磨床、铣床的工作台T型槽间距，整体外形紧凑，不会占用过多工作台行程，钳口开度覆盖常规小型精密零件的装夹尺寸范围，正弦圆柱的中心距经过精密校准，确保量块垫入后的角度换算值与实际倾斜角度完全一致，同时钳体两侧设计有排屑缺口，加工产生的切屑与切削液能够顺利排出，不会堆积在导轨配合面影响滑动精度与装夹稳定性。相较于普通机用虎钳，这款正弦虎钳将角度定位与工件夹持功能合二为一，省去了复杂的角度找正流程，能够帮助操作人员快速完成斜度工件的装夹定位，有效降低批量斜度零件加工的辅助时间，同时稳定的精度保持性能够避免多次装夹带来的角度误差，保障同批次零件的加工一致性，是精密加工场景中提升加工效率与成品率的核心工装之一。
