小型立式金属板材折弯加工设备结构

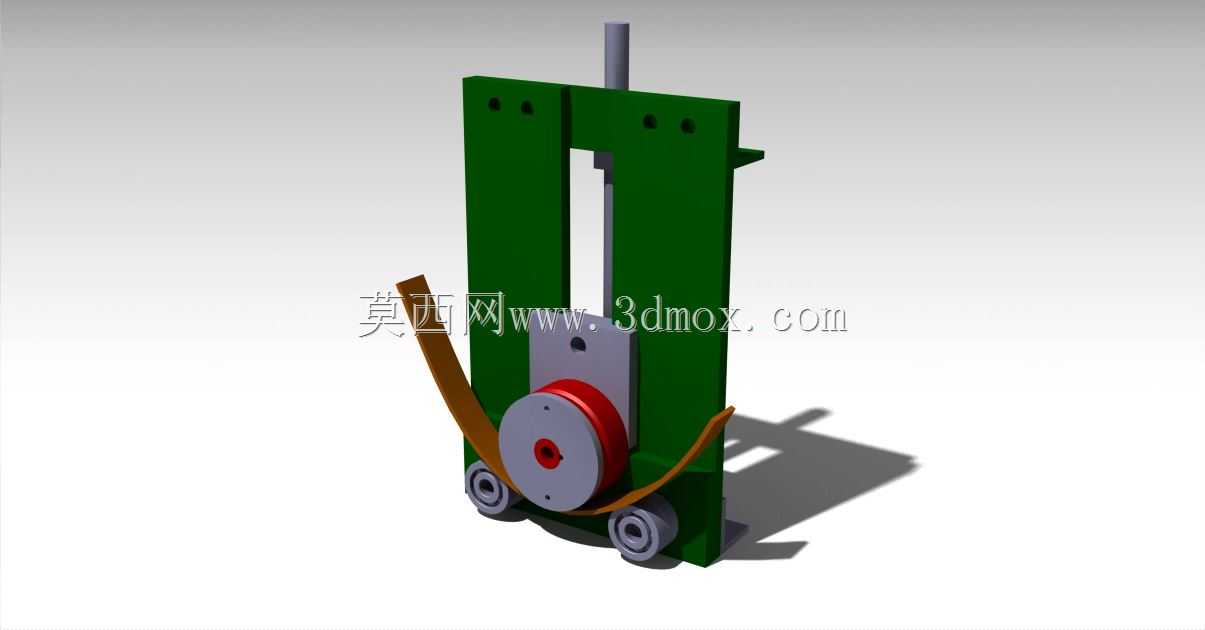

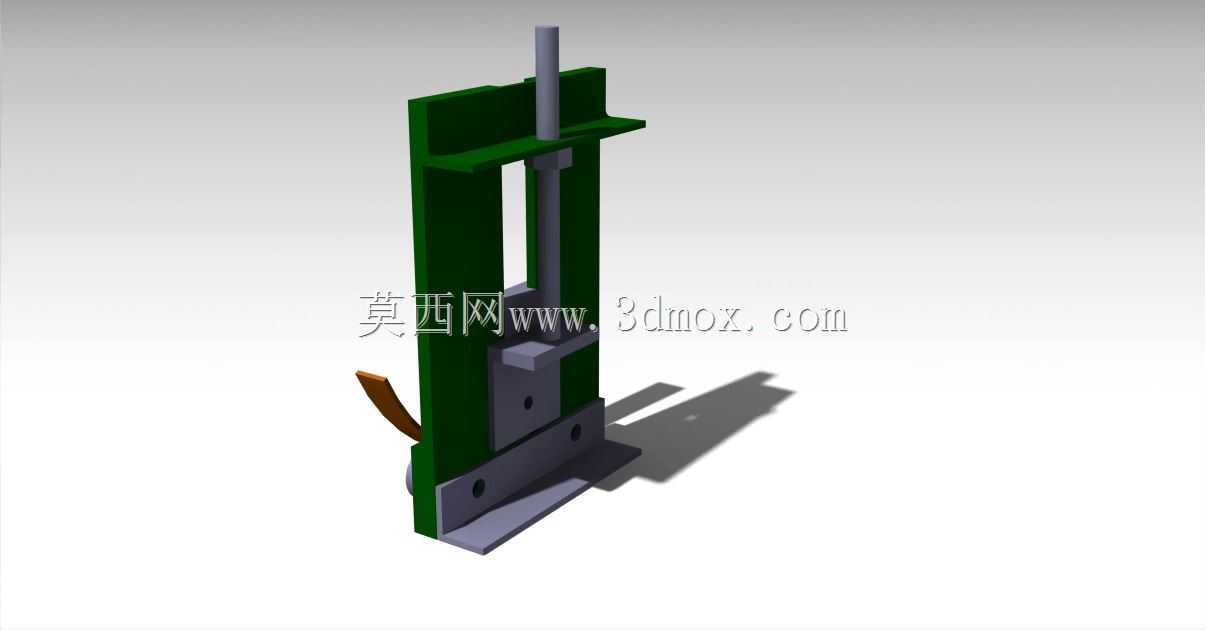

这款小型立式折弯设备主要面向小批量钣金加工、五金制品修配、教学实训以及小型五金作坊的日常生产场景，可针对薄型金属带材、窄幅金属板材完成定角度折弯作业，适配铜带、铝带、薄钢板等常见金属型材的弯折成型需求，在五金零配件加工、小型金属构件预制、线材成型加工等场景中能够替代大型折弯设备完成小规格工件的加工任务，有效降低小型加工场景的设备投入成本与场地占用需求。设备整体采用立式框架布局，主体支撑结构为双立柱式立式机架，机架采用对称式设计保障受力均匀，上部预留驱动组件安装位，下部设置折弯执行组件与工件导向结构，整体安装边界紧凑，无需大面积安装场地，可直接固定于常规工作台面完成部署，适配小型加工车间、实训操作台等有限空间的使用需求。设备的核心功能是通过轮组与压合结构的配合，将送入的金属带材沿预设弯折轨迹完成成型，下部设置的两组导向轮负责对送入的金属带材进行定位导向，避免送料过程中出现偏移，中部的偏心压轮组件配合弧形导向结构，在驱动组件带动下将金属带材沿设定弧度压合弯折，可根据弯折需求调整压轮的进给行程来适配不同厚度、不同弯折角度的加工需求，上部的驱动连接位可适配手动推杆、小型气缸等不同驱动源，满足手动操作、半自动驱动等不同使用场景的配置需求。设计过程中优先考虑了小规格工件加工的操作便捷性，整体结构无冗余部件，所有受力部件均沿机架中心对称布置，压合作业时机架两侧受力均衡，能够避免长期作业出现的机架变形问题；送料路径采用开放式设计，操作人员可从设备正面直接送入待加工工件，弯折完成后可直接从出料侧取出工件，操作流程简单易上手，无需复杂的参数调试即可完成常规折弯作业。设备的外形尺寸适配常规工作台安装需求，机架宽度控制在窄幅范围内，可加工的金属带材宽度适配小型五金件的加工尺寸范围，安装时仅需固定机架底部的安装孔位即可完成部署，无需额外搭建复杂的配套基座，设备的维护点位均外露于机架外侧，日常检修、易损件更换无需完全拆解机架，可大幅降低后期维护的时间成本。
