时产百公斤立式粉碎设备结构设计

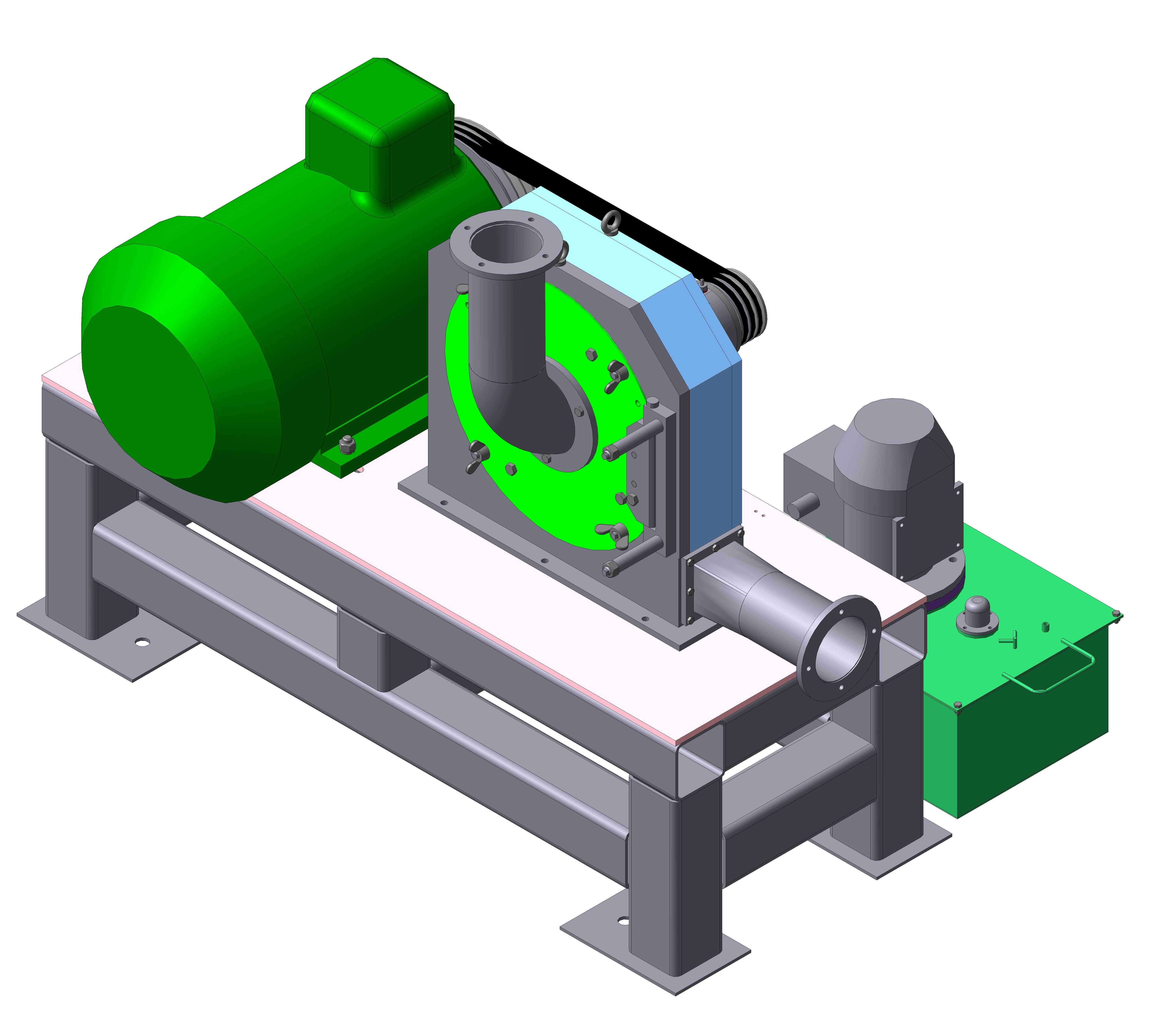

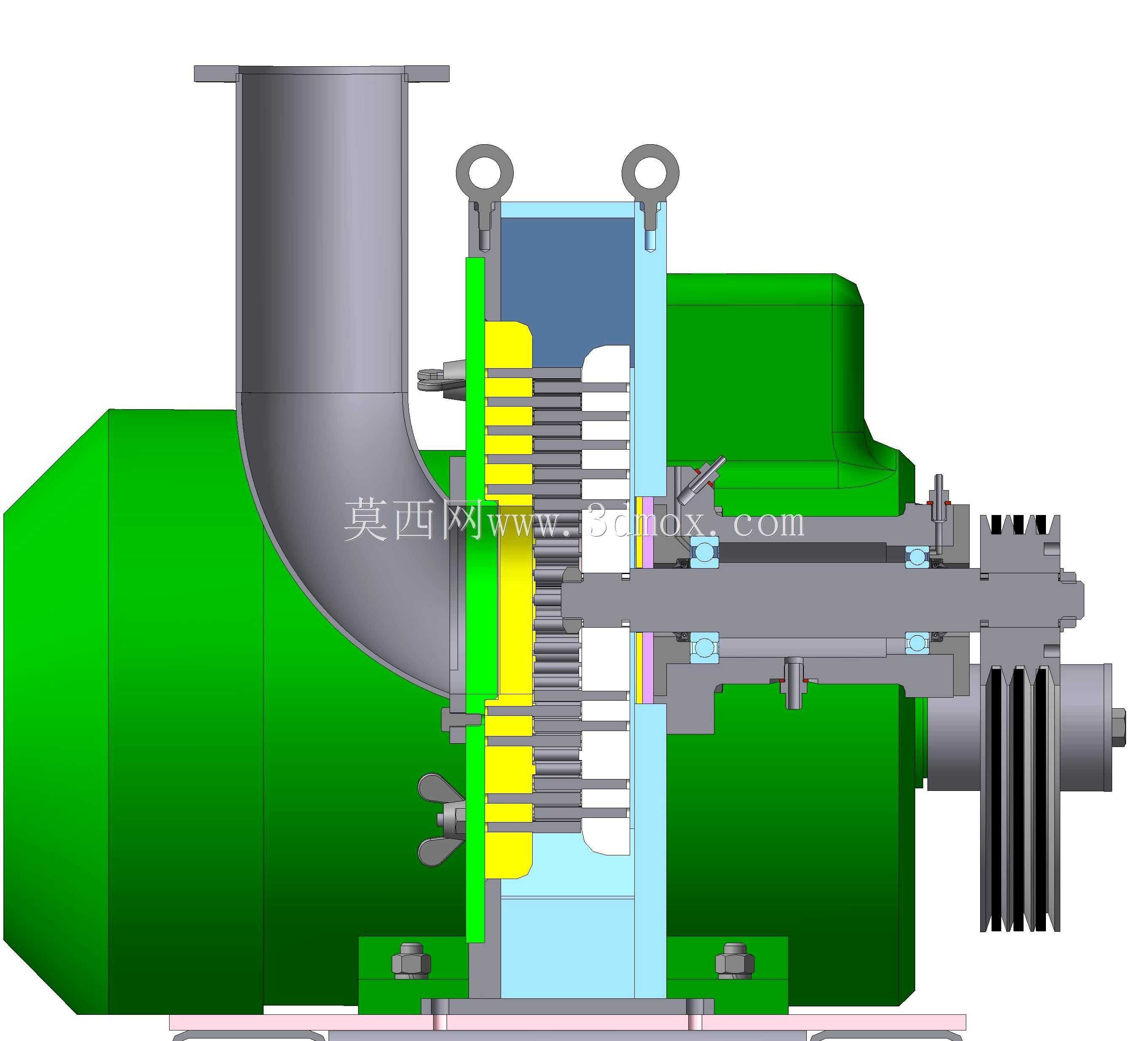

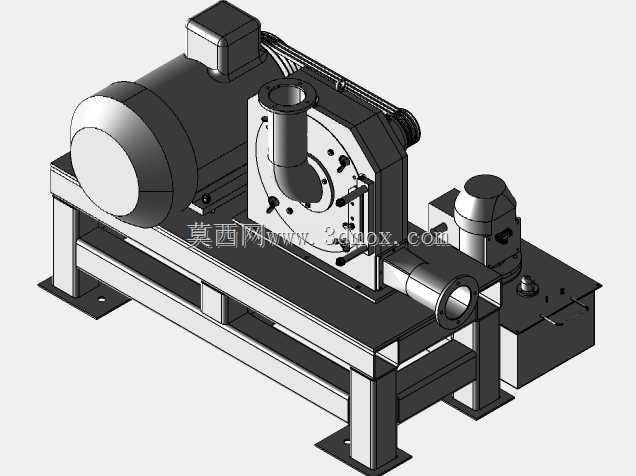

这款时产百公斤级的立式粉碎设备，主要面向中小型粉体加工、农副产物处理、小型化工原料制备等场景，可满足实验室小批量试制、小型加工门店日常生产、农户自主加工饲料等多元使用需求，能够对硬度适中的颗粒状、块状干性物料完成细碎研磨作业，将进料粒度控制在合理区间的原料加工至符合工艺要求的细粉状态，适配食品加工、饲料生产、小型建材辅料制备、中药材粗加工等多个领域的细碎工序。设备采用侧向上进料的结构设计，进料弯管设置在粉碎腔侧上方，可有效避免作业过程中粉料反喷溢出，同时方便对接上游的进料溜管或者小型喂料装置，无需额外配置复杂的进料辅助机构。粉碎腔采用剖分式快开结构设计，腔体两侧设置吊环结构，日常维护更换易损件时可快速拆开腔体，无需整体拆卸设备主体，大幅降低日常运维的操作难度；腔体内置多层排布的锤击研磨组件，配合腔体内部的衬板结构，可通过高速旋转的冲击、剪切、碰撞作用完成物料粉碎，出料端可搭配不同孔径的筛网控制成品粒度，适配不同成品细度的加工需求。动力端采用皮带轮传动结构，可根据实际加工物料的硬度、产量需求灵活匹配不同转速的动力配置，传动端设置独立的轴承座支撑结构，可有效隔绝粉碎腔的粉尘进入传动部件，延长轴承等核心传动件的使用寿命。设备整体采用卧式同轴布局，主体外壳采用圆弧过渡的铸造式结构，底部设置一体化安装底座，安装时只需将底座固定在水平混凝土基础或者钢制机架上即可，无需复杂的调平工序；整体安装边界紧凑，占地面积小，对厂房高度要求低，适合空间有限的小型加工场所使用。设备的润滑点位均设置在易操作的外侧位置，日常加注润滑脂时无需拆开设备护罩，可大幅降低日常保养的工作量；传动皮带外侧预留了安全护罩的安装位置，可配套加装防护结构避免作业过程中发生安全隐患。整机的管路、传动、粉碎腔模块分区清晰，后续可根据使用需求对接出料风送系统、集料除尘装置，组成完整的小型粉碎加工生产线，无需对设备主体结构做大幅改动，具备较好的场景适配扩展性。
