手摇式便携齿轮传动手动钻机结构

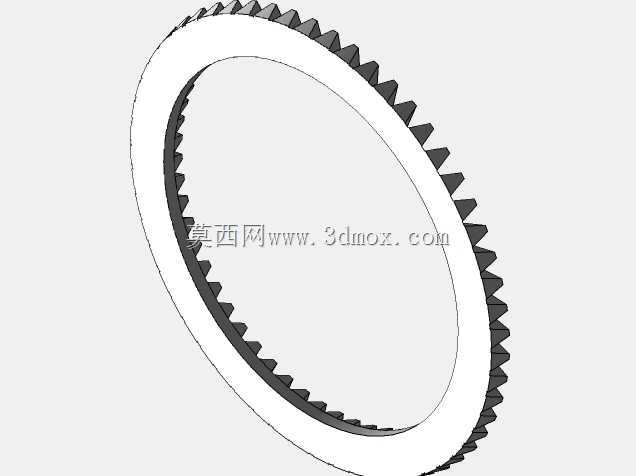

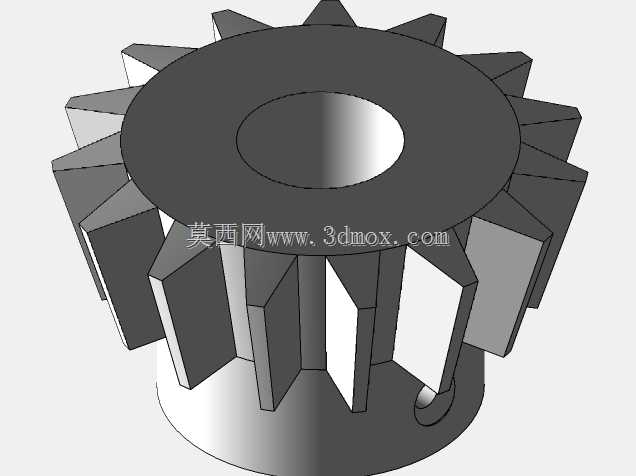

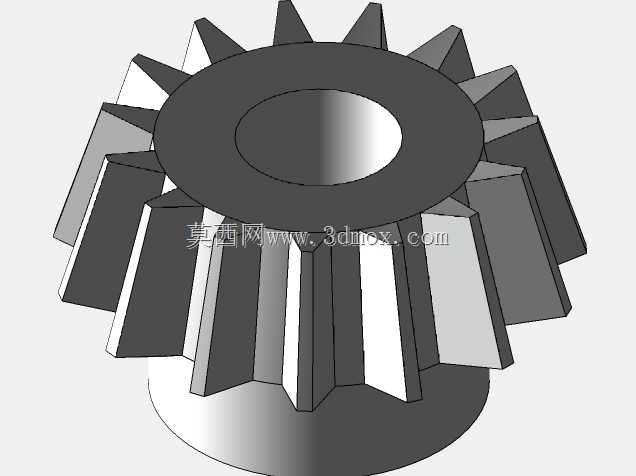

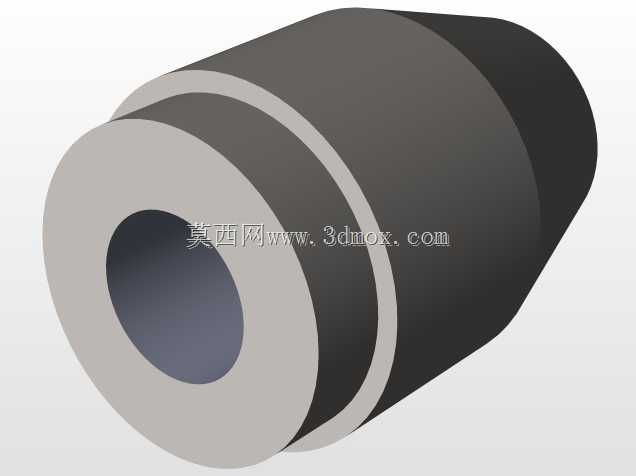

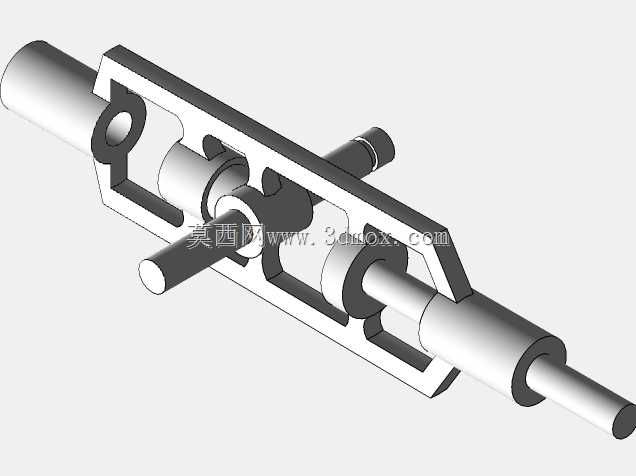

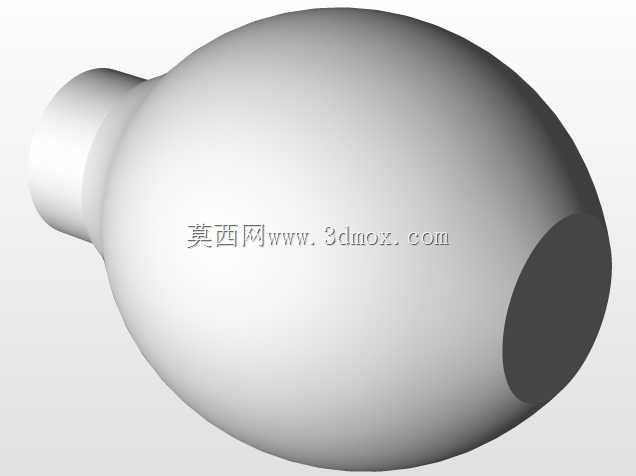

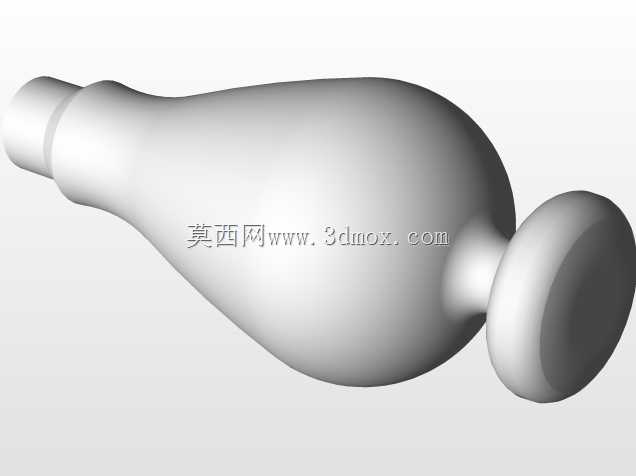

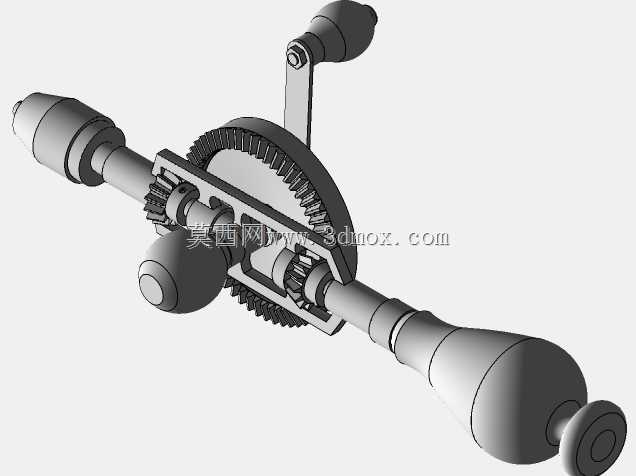

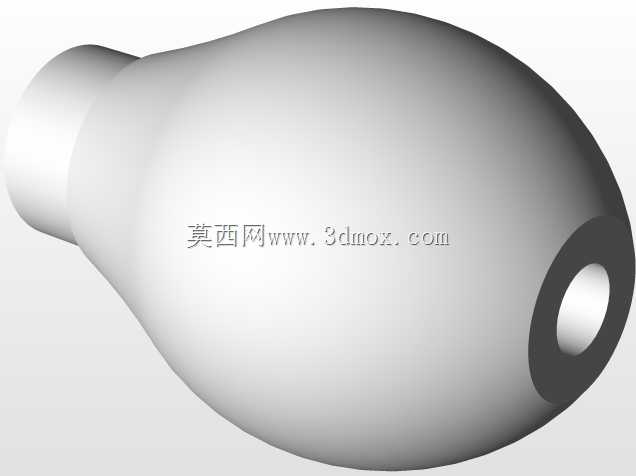

这款手动钻机是无需外接动力源的手持钻孔作业工具，核心应用场景覆盖无供电环境下的现场维修、户外零散加工、教学实训操作、精密小件手工修配等领域，尤其适合野外设备维保、家用小型物件加工、学生金工实操练习等无法使用电动工具的场景，可针对薄金属片、软质塑料、木材、绝缘板材等低硬度工件完成小直径孔位加工，作业过程无电火花、无电源线束缚，操作安全性高，不会对周边易燃易爆环境造成安全隐患。设备整体采用同轴卧式手持布局，两端设置符合人体工学的握持结构，握持段做了收腰锥度设计，贴合手掌自然握持弧度，长时间作业不易产生手部疲劳，整体结构紧凑，可直接放入常规工具包携带，适配流动作业的携带需求。功能层面，设备通过侧置摇柄输入动力，内部采用锥齿轮与直齿轮组合的二级传动结构，将摇柄的圆周转动转换为钻轴的高速旋转，传动比经过合理匹配，操作人员仅需施加较小的摇动力即可输出足够的钻削扭矩，钻轴端部配置标准三爪钻夹头，可装夹不同直径的直柄钻头，适配多种常规小规格钻孔作业需求，夹头锁紧结构可靠，钻孔过程中不会出现钻头松脱打滑的问题。设计思路上，整体结构优先保障传动可靠性与操作便捷性，所有传动齿轮均做了封闭防护设计，避免作业过程中杂物卡入齿轮啮合间隙，同时防止操作人员误触转动部件造成机械伤害；整体传动部件采用同轴布局，重心沿握持轴线分布，作业时操作人员可沿钻轴方向稳定施加进给力，无需额外调整施力角度即可保证钻孔垂直度，有效降低手工钻孔的孔位偏斜概率。外形尺寸方面，整体长度适配成年人单手握持的合理范围，最大外径控制在手持操作的舒适区间，摇柄转动半径经过优化，既保证足够的传动扭矩，又不会因转动半径过大造成操作干涉，设备无额外外凸安装结构，无需固定安装即可直接手持操作，作业时不受场地与安装条件限制，可在任意狭小空间内完成钻孔作业，钻夹头的装夹范围覆盖常规手工钻孔的常用钻头规格，可满足绝大多数无动力场景下的小直径钻孔加工需求，整体结构耐用性强，日常仅需对齿轮啮合部位做简单润滑维护即可长期使用。
