精密销虎钳夹持工具结构设计

销虎钳是精密加工、小件装配场景中常用的手动夹持工装，主要应用于钟表维修、精密电子元器件组装、微型零件钻孔打磨、首饰精细加工等对夹持精度要求较高的作业场景，能够稳定夹持直径极小的轴类、销类工件，避免加工过程中工件出现偏移、打滑、变形等问题，保障精细作业的操作精度与成品良率。

本次设计的两款销虎钳均采用阳极氧化黄铜作为主体加工材质，该材质具备优异的耐磨性能与抗腐蚀能力，长期使用不易出现锈蚀、表面磨损打滑的问题，同时黄铜材质质地偏韧，夹持工件时不会对工件表面造成硬性压痕，能够很好地保护精密小件的外观完整性。两款产品分别对应不同的夹持范围，第一款可稳定夹持直径0.1至1毫米的微型工件，适配钟表机芯轴、微型插针、超细销钉等极小尺寸零件的固定需求；第二款可夹持直径1至2毫米的小型工件，覆盖常见小型电子引脚、细轴零件、首饰细配件的夹持场景，能够满足多数精细作业的小件固定需求。

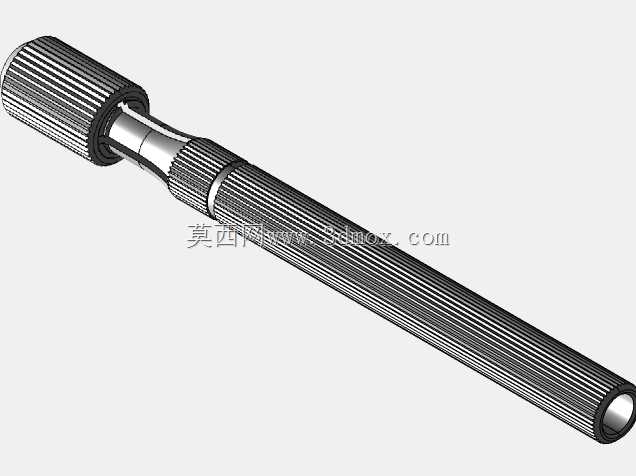

在结构设计上，单款销虎钳采用分体式结构设计，将手柄与夹头设置为一体化部件，搭配独立的夹头锁紧螺母，整体结构简单可靠，用户可根据使用需求自行完成简易拆装与维护，当夹头出现磨损时可单独更换对应部件，无需整体报废，有效降低长期使用成本。手柄表面采用全周滚花工艺处理，滚花纹路均匀细腻，能够大幅提升手部与手柄之间的摩擦力，即便是手上沾有少量润滑油、汗液的情况下，也能轻松转动手柄完成锁紧与松开操作，不会出现打滑脱手的问题。夹头端部采用内孔弹性收口设计，转动锁紧螺母时可带动夹头均匀收缩，对工件形成周向均匀的夹持力，避免单点受力导致的工件弯曲、表面夹伤问题，夹持状态下工件同轴度表现优异，可满足后续钻孔、打磨、修形等工序的精度要求。

从安装与使用边界来看，两款销虎钳均为手持手动操作设计，无需额外固定安装即可使用，整体外形为细长圆柱结构，握持手感贴合手掌，长时间精细操作不易产生手部疲劳，整体尺寸适配常规工作台面的操作空间，即便在狭小的维修操作台、微型加工工位上也能灵活使用。产品的锁紧行程与夹持范围严格匹配对应尺寸区间，锁紧后无多余旷量，夹持状态稳定可靠，能够承受小型打磨、钻孔作业产生的径向力，不会出现工件松动移位的情况，同时整体结构无突出尖锐边角，操作过程中不易划伤手部，具备良好的使用安全性。
