手动台式绞肉机结构设计

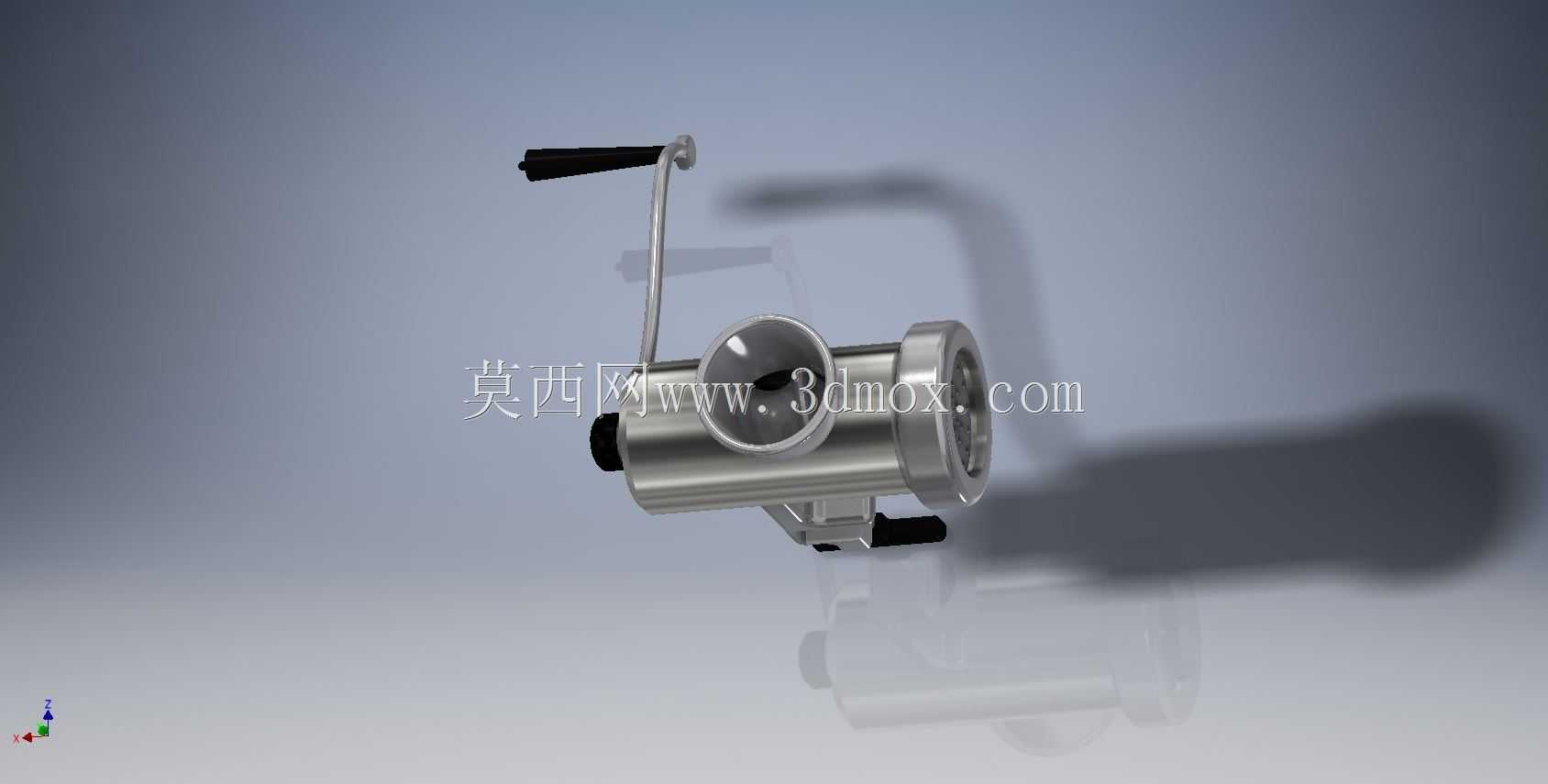

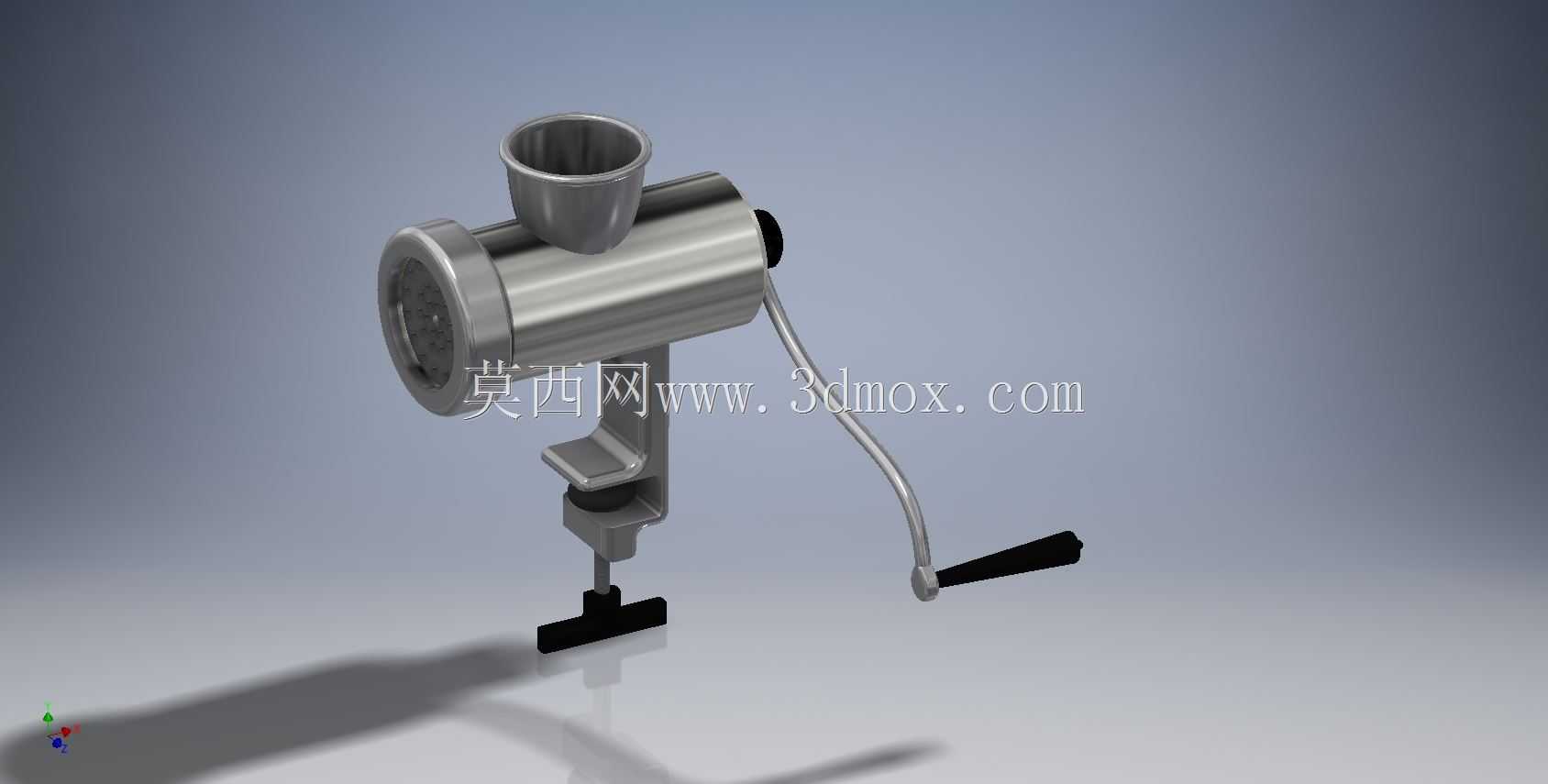

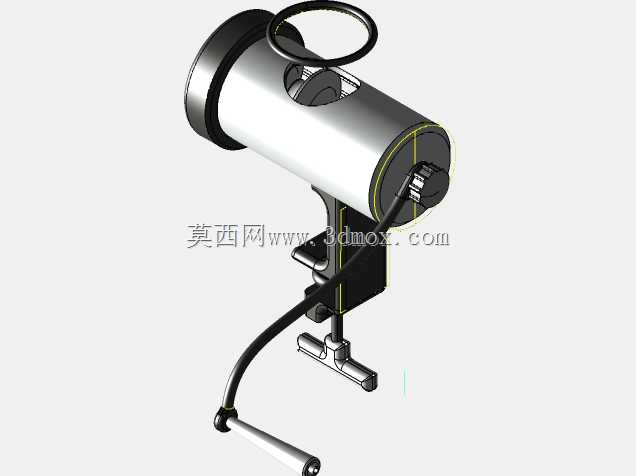

这款手动台式绞肉机主要面向家庭厨房、小型熟食作坊、户外露营备餐等场景使用，能够满足小批量肉类绞碎加工需求，无需外接电源即可完成操作，适配无供电环境下的食材处理工作，相比电动绞肉机结构更简单，清洁维护难度更低，适合处理鲜肉、软质食材的绞碎作业，也可搭配不同孔板实现不同粗细的肉馅加工效果。从功能特性来看，设备整体采用手摇驱动结构，顶部设置敞口进料斗，待加工食材可直接投入料斗内，转动侧面摇臂即可带动内部螺旋送料轴转动，将食材向前推送至前端出肉孔板位置，通过旋转铰刀与孔板的剪切作用将食材切割成均匀颗粒，摇臂末端设置防滑握柄，转动过程中施力更顺畅，长时间操作也不易打滑。设备底部设计了螺旋锁紧夹具结构，可夹持在厚度适配的桌面、操作台边缘，通过旋转底部的T型锁紧旋钮即可将设备牢牢固定在台面上，加工过程中设备不会出现移位、晃动的情况，安装边界适配常规厚度的家用餐桌、厨房操作台，无需额外打孔固定，拆装转移都十分便捷。设计过程中充分考虑了家用场景的使用需求，整体机身采用流线型金属壳体结构，送料腔内壁光滑无死角，避免食材残留滋生细菌，各连接部件均采用可拆卸结构，使用后可快速拆分清洗，去除残留的食材碎屑。进料斗采用上宽下窄的锥形设计，既能够保证单次投入食材的容量，也能够引导食材顺利进入送料腔，避免出现卡料的情况。摇臂与主轴的连接位置设置了防滑定位结构，转动过程中动力传递更稳定，不会出现摇臂滑脱的问题。前端出肉位置可根据加工需求更换不同孔径的出肉板，既能加工粗颗粒肉馅用于制作包子、饺子馅料，也能加工细颗粒肉馅用于制作肉丸、肉酱，适配不同的食材加工需求。整体外形尺寸紧凑，放置在台面上不会占用过多操作空间，闲置时也可快速收纳进橱柜，不会占用过多储物空间。夹具的夹持行程经过合理设计，能够适配多数家庭厨房的台面厚度，夹持位置设置了防滑胶垫，固定时不会刮伤台面表面，同时也能进一步提升固定的稳定性，绞肉过程中即使施加较大的摇动力度，设备也不会出现偏移。机身的金属表面经过抛光处理，不易沾附油污，日常清洁只需用湿布擦拭即可，维护十分方便。
