重载三角轮爬楼手推车结构设计

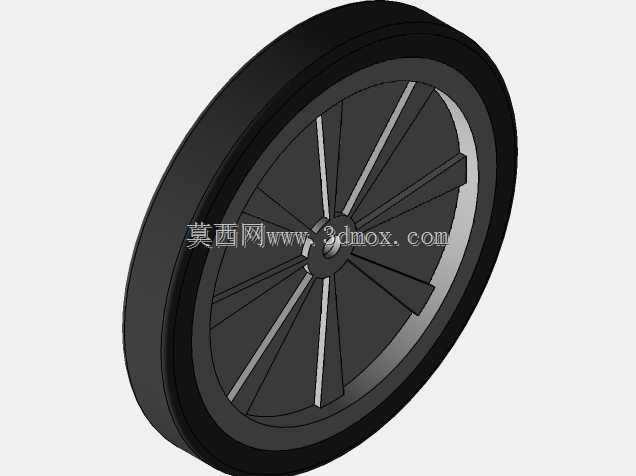

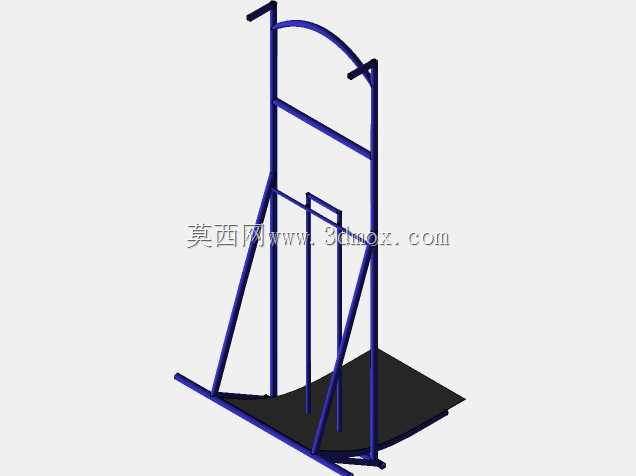

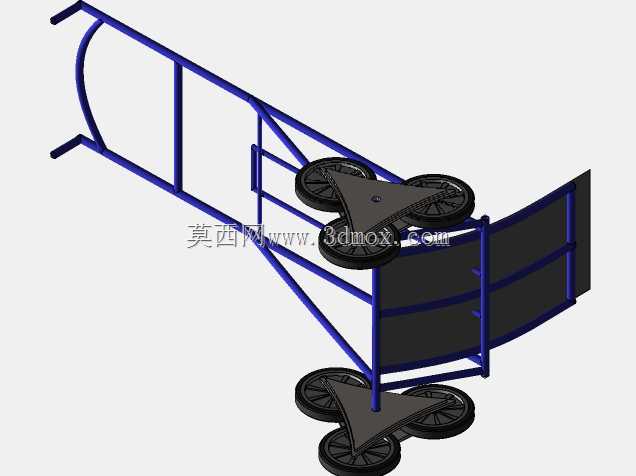

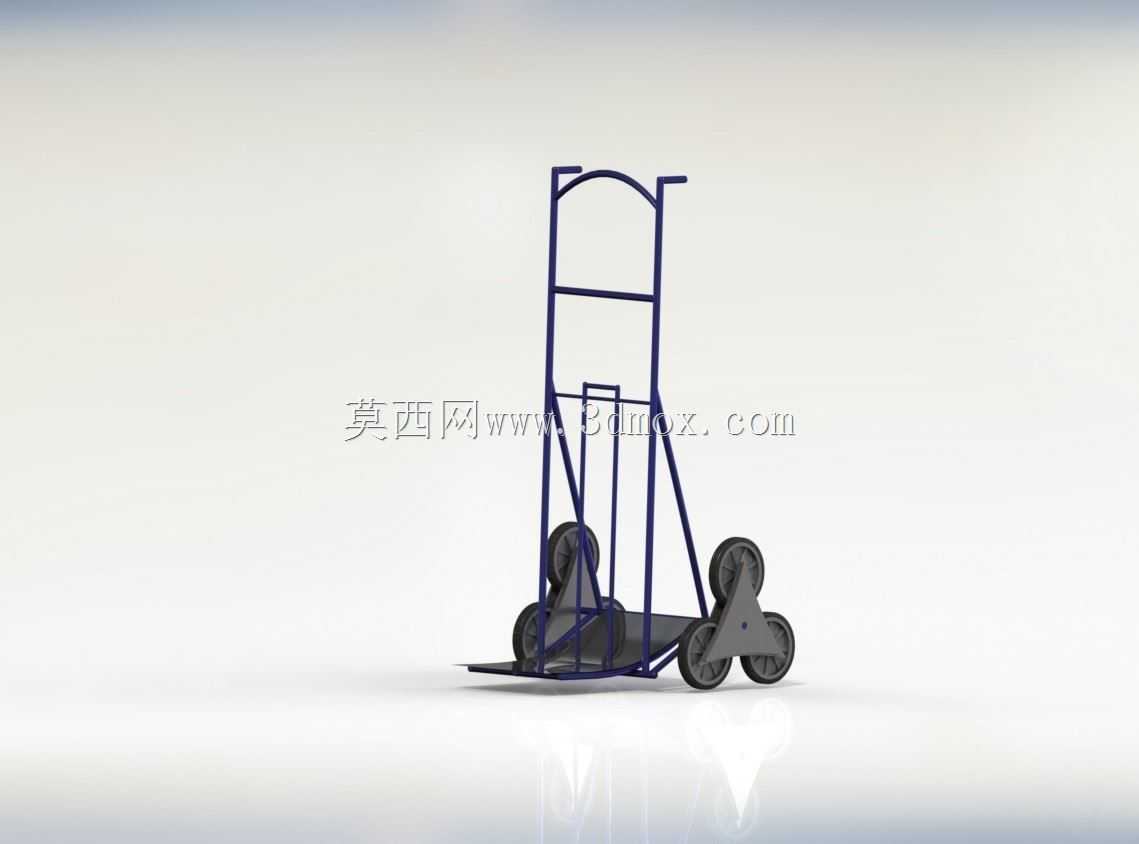

这款爬楼搬运手推车主要面向无电梯多层建筑的物料转运场景，覆盖居民楼装修材料配送、老旧小区快递末端派送、仓储楼层间货物周转、写字楼办公物资搬运等高频爬楼作业需求，解决传统两轮手推车无法顺畅上下台阶、搬运重物时劳动强度大、易磕碰台阶损伤货物的痛点。设备整体采用立式窄体框架结构，主体承载架采用高强度矩形钢管弯折焊接成型，整体宽度控制在55厘米以内，可顺畅通过多数住宅单元的标准入户门、楼道转角与消防通道，空载状态下可直立停靠不占用过多公共空间，底部承载托板采用外翻折边设计，托板深度适配常规纸箱、桶装物料、装修建材的放置尺寸，托板边缘做圆弧倒角处理，避免搬运过程中剐蹭货物外包装或划伤操作人员。行走机构采用双侧三角行星轮组设计，每侧轮组由三个等尺寸的实心橡胶轮呈等边三角形排布，轮组通过中心转轴与车架主体连接，上下台阶时轮组可沿台阶棱边自动行星转动，无需操作人员将整车完全抬升，仅需施加向前上方的推力即可实现轮组逐阶爬升，相比传统两轮手推车可降低60%以上的爬楼施力强度，橡胶轮面可适配水泥台阶、瓷砖台阶、木质楼梯等多种常见踏步材质，行走过程中噪音低、不易打滑，平路状态下轮组可作为普通滚轮顺畅推行，兼顾平路转运与爬楼作业的双重需求。车架上部设置符合人体工程学高度的弧形推握把手，把手高度适配多数成年人自然站立时的握持位置，推握区域做防滑弯折处理，推行时无需过度弯腰即可掌控方向，车架中部设置横向加强横梁，既提升整体框架的抗扭强度，避免重载状态下车架发生形变，也可作为临时的捆绑固定点位，配合弹力绳或绑带即可固定较高的堆叠货物，防止搬运过程中货物倾倒。设计过程中重点优化了轮组与车架的连接间隙，确保轮组转动过程中不会与车架主体发生剐蹭，同时控制整车的重心位置，重载状态下重心始终落在轮组支撑范围内，爬楼过程中不会出现后倾翻的风险，整车的结构件均采用模块化装配设计，轮组、把手、托板均可单独拆卸更换，后期维护成本低，可适配不同场景下的配件替换需求，无需整体报废更换。
