高精度机用锐化铰刀切削工具结构

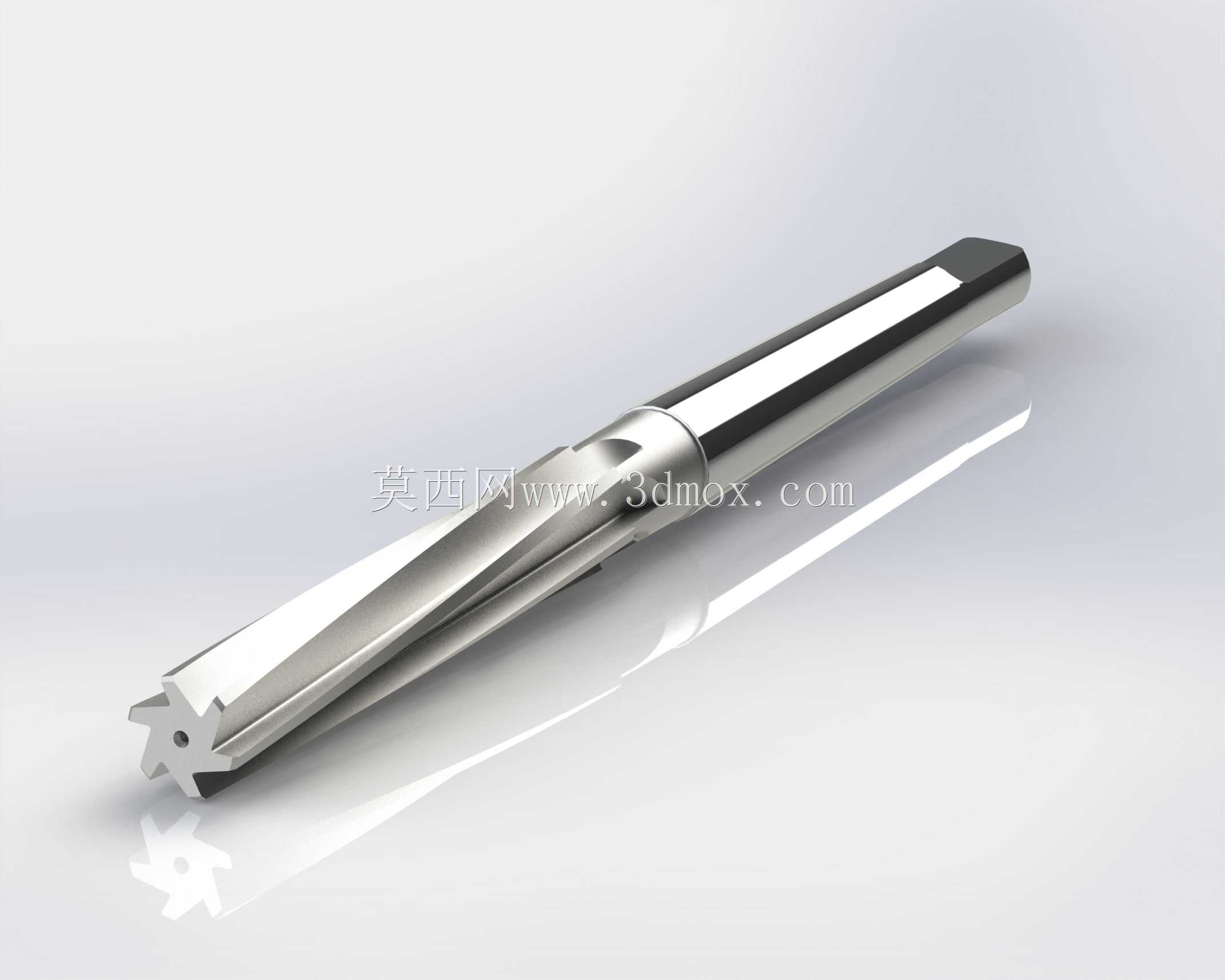

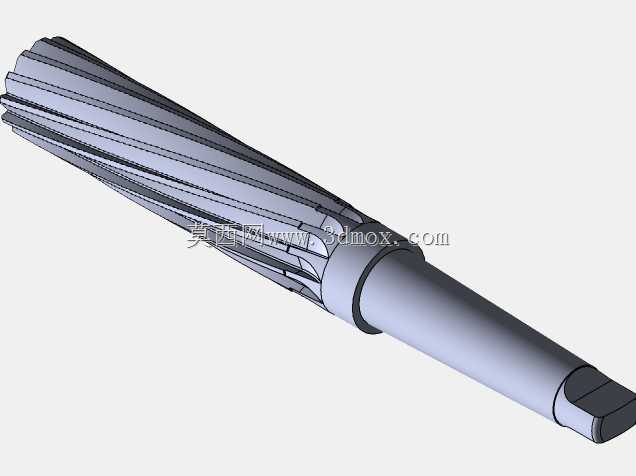

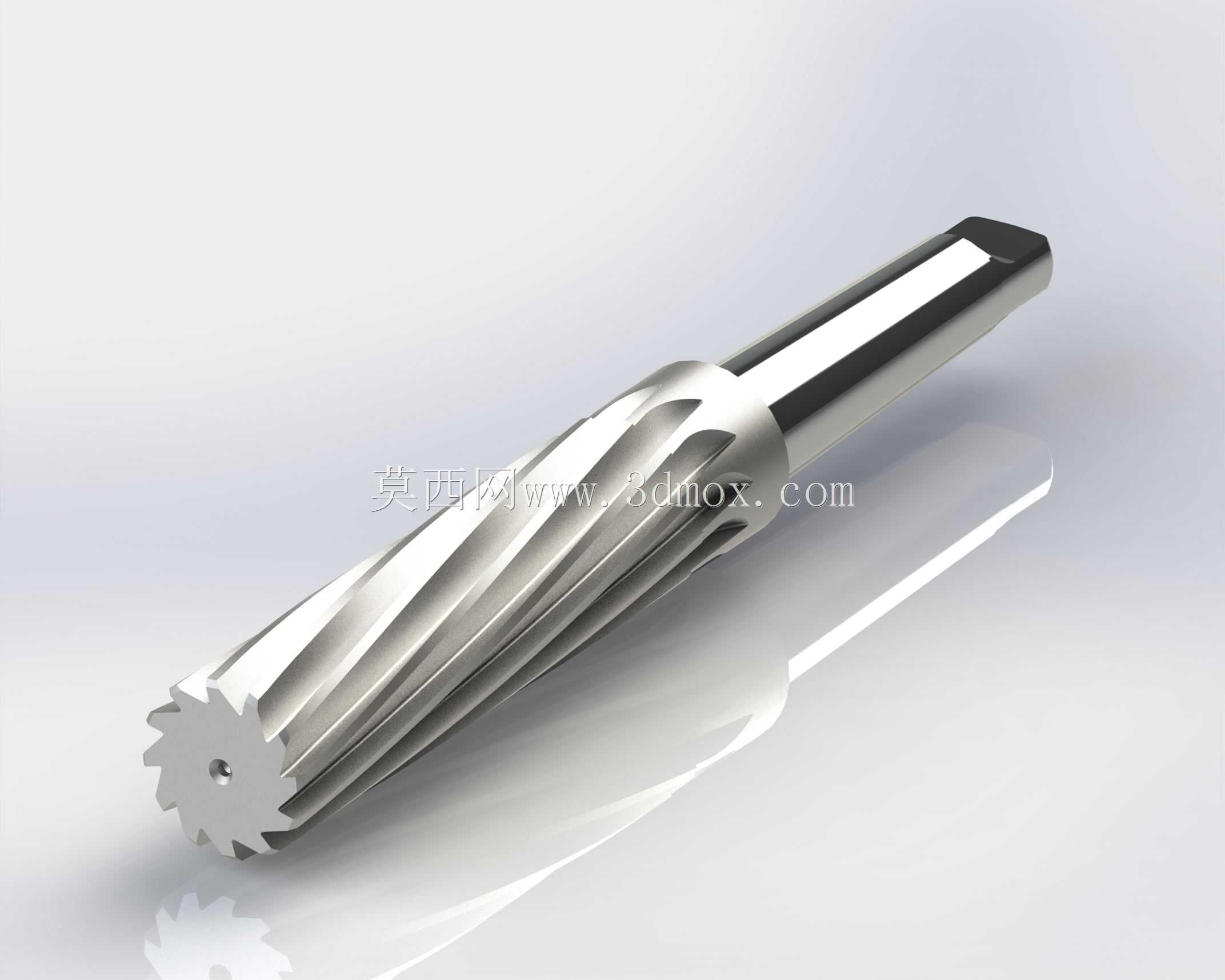

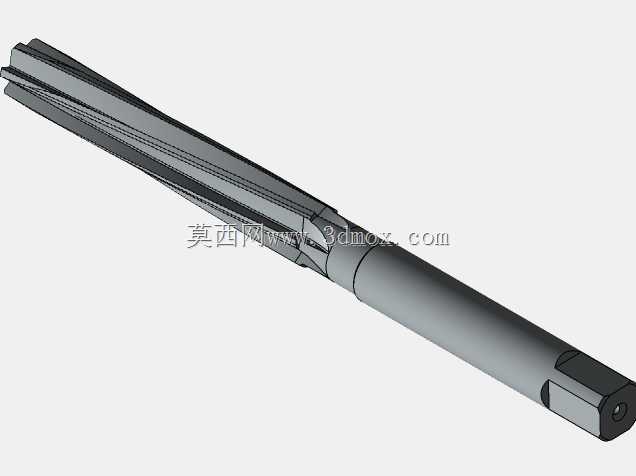

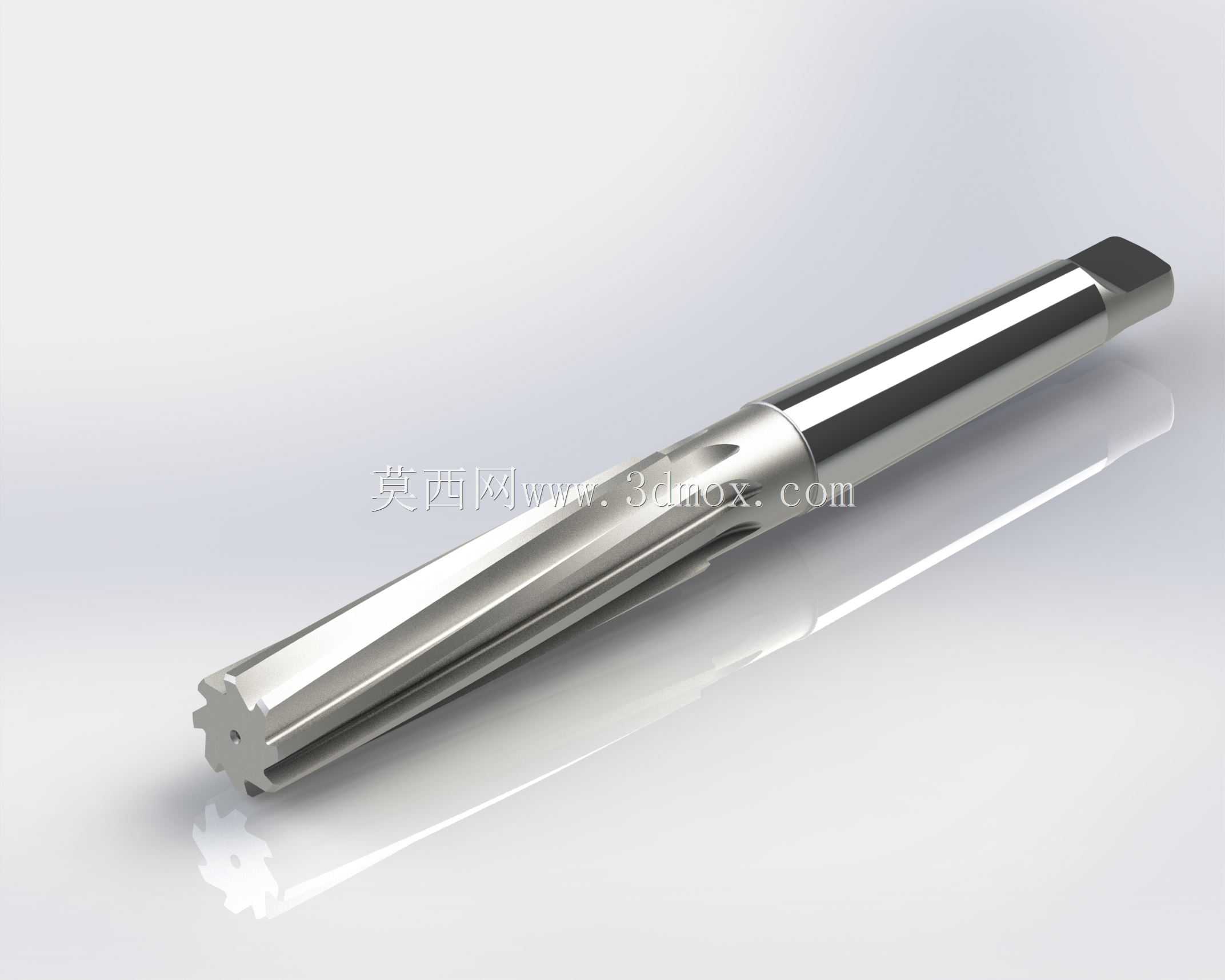

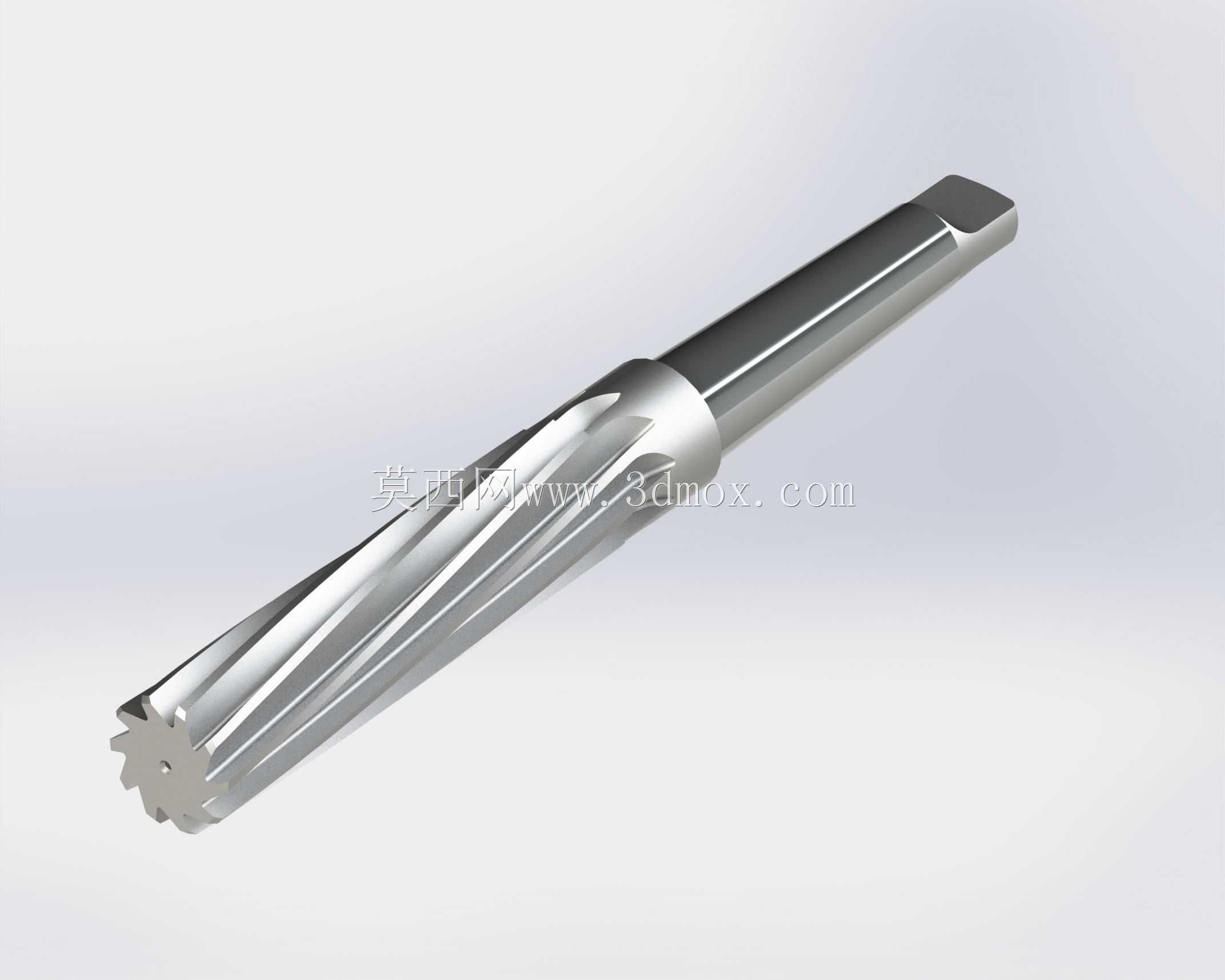

这款锐化铰刀是金属切削加工领域用于孔精加工的核心刀具，主要应用在普通车床、钻床、镗床、加工中心等机加工设备上，承担对预制钻孔、扩孔后的工件内孔进行半精加与精加工的工序任务，能够稳定获得IT6-IT8级的尺寸精度与Ra0.8-1.6μm的表面粗糙度，广泛覆盖汽车零部件制造、航空航天结构件加工、通用机械装配孔加工、模具配件精加工等多个生产场景，是保障孔位配合精度、满足过盈/过渡/间隙装配要求的关键切削工具。从功能特性来看，这款铰刀采用多刃切削结构，工作段排布有均匀分布的直槽切削刃，刃口经过锐化处理，相比普通铰刀拥有更锋利的切削角度，能够有效降低切削过程中的挤刮阻力，减少加工表面的冷作硬化层与残余应力，避免孔壁出现振纹、喇叭口、失圆等常见加工缺陷；尾部采用方榫结构设计，可与机床的浮动夹头、铰刀专用刀柄实现可靠装夹，能够传递稳定的切削扭矩，同时适配浮动装夹的自定心需求，补偿装夹过程中产生的微小同轴度误差，保障铰削过程中刀具与预制孔的轴线重合度。在设计思路上，这款铰刀的切削锥段设置了合理的导入角度，能够在刀具进入预制孔时实现平稳导向，避免刃口磕碰工件孔口；校准段设计有精确的圆柱刃带，既可以在铰削过程中对孔壁进行修光校准，保障加工孔径的尺寸一致性，也能为刀具进给提供稳定导向，抑制加工过程中的刀具振颤；排屑槽的槽型经过优化，能够顺畅排出铰削过程中产生的细条状切屑，避免切屑堵塞刮伤已加工孔壁，同时预留了充足的切削液流通空间，让切削液能够充分抵达切削区域，带走切削热量、冲刷切屑，延长刀具使用寿命。从外形尺寸与安装边界来看，这款铰刀的工作段长度与柄部方榫尺寸匹配通用机用铰刀的装夹标准，可直接适配市面上主流的钻床夹头、车床尾座套筒、加工中心铰刀刀柄，无需额外定制转接工装；刀具整体长径比经过合理设计，在保障足够加工深度的前提下，尽可能提升刀体刚性，减少深孔铰削过程中的让刀变形，保障加工孔的直线度与圆柱度要求，能够适配不同厚度工件的通孔、盲孔精加工需求，在批量生产场景下可实现稳定的精度保持性，降低频繁换刀、调刀的辅助生产时间。
