小型螺旋训练器外壳结构设计

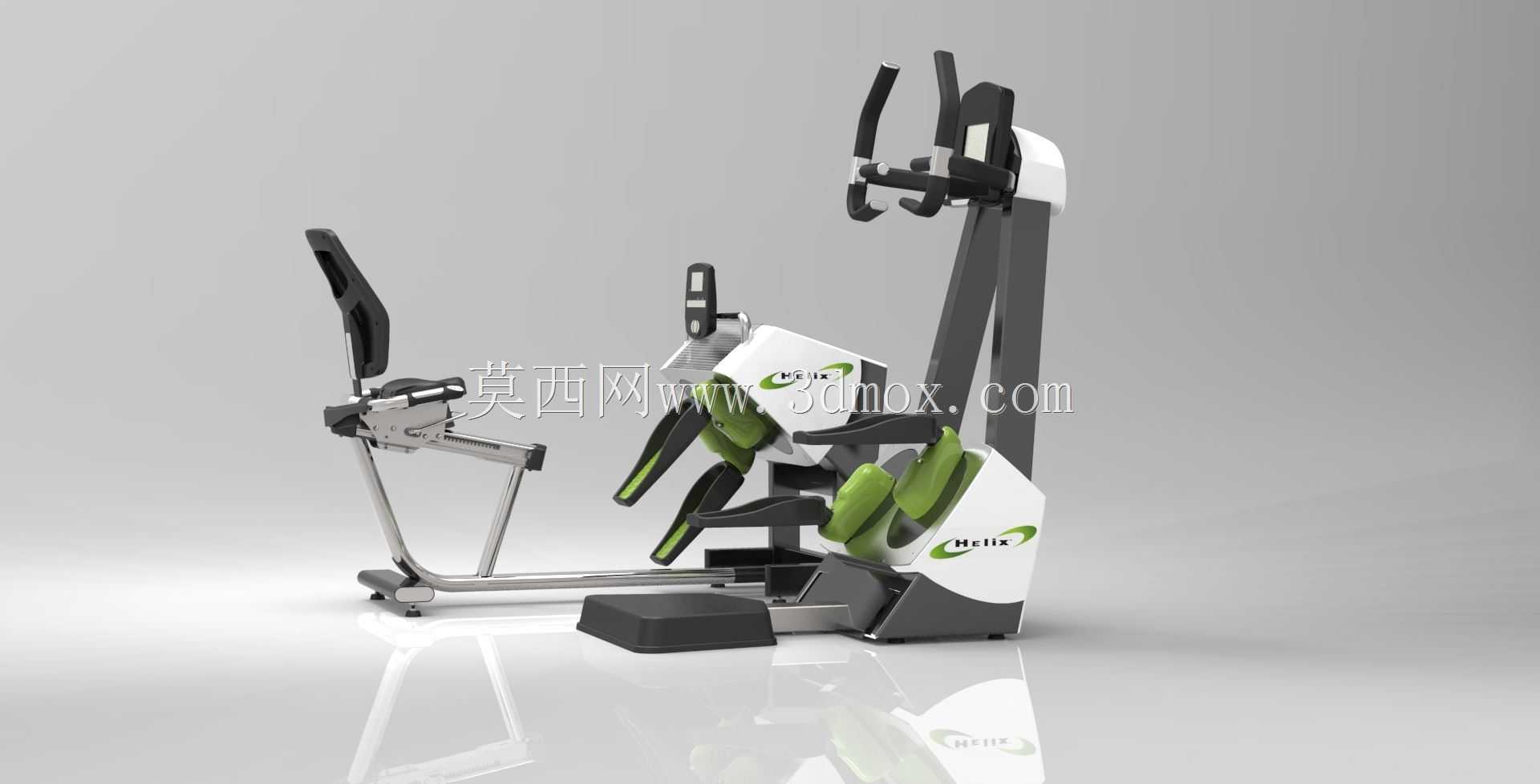

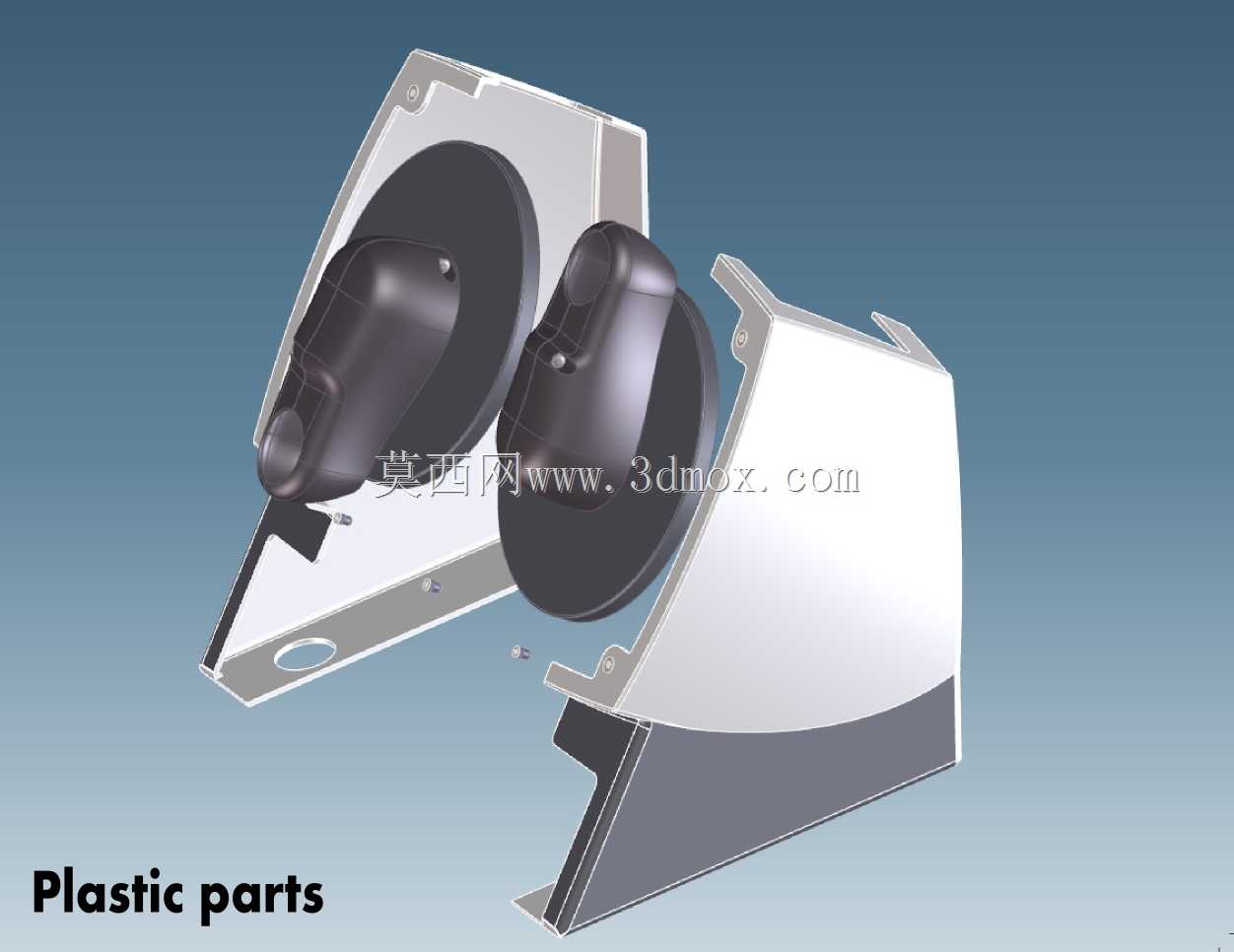

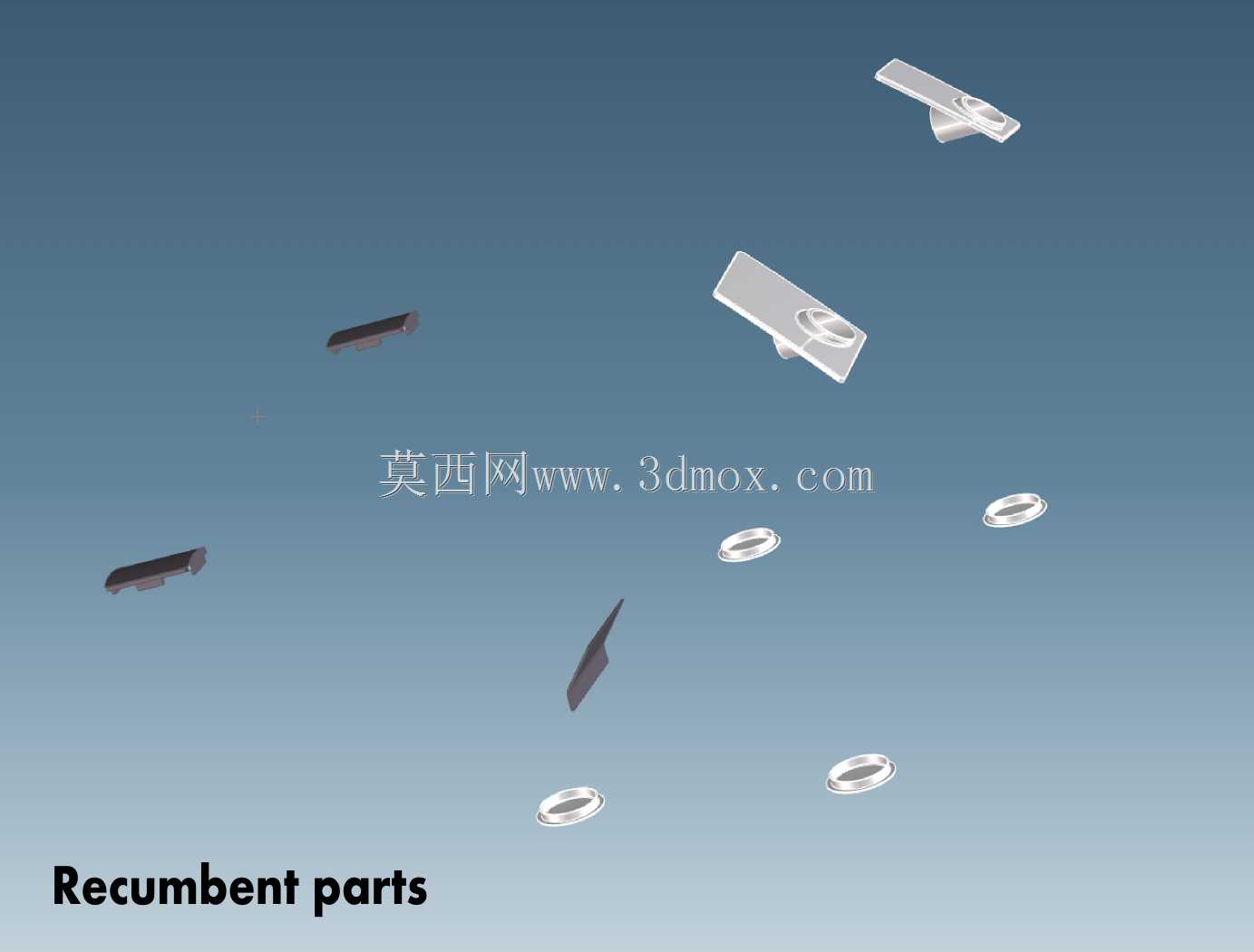

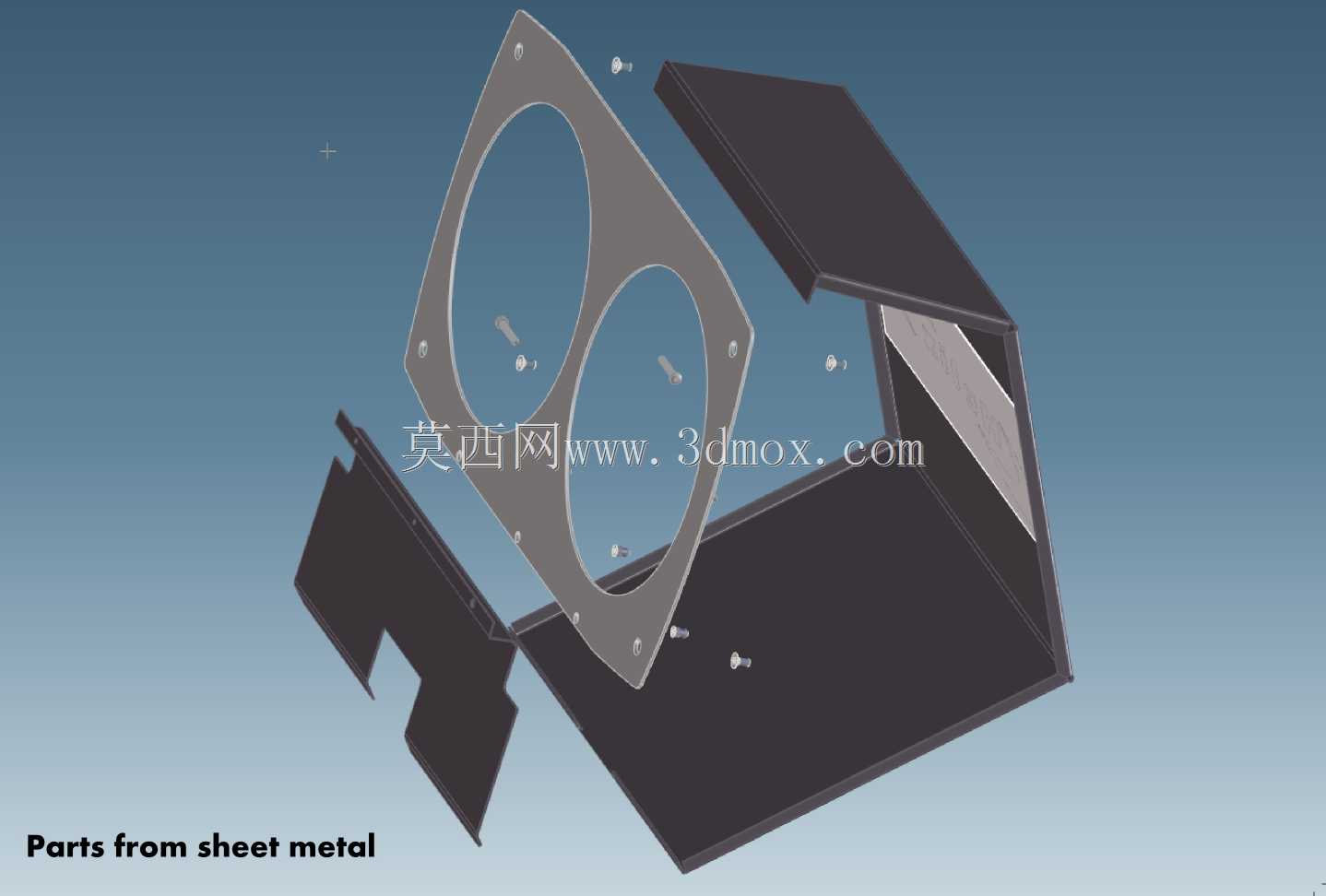

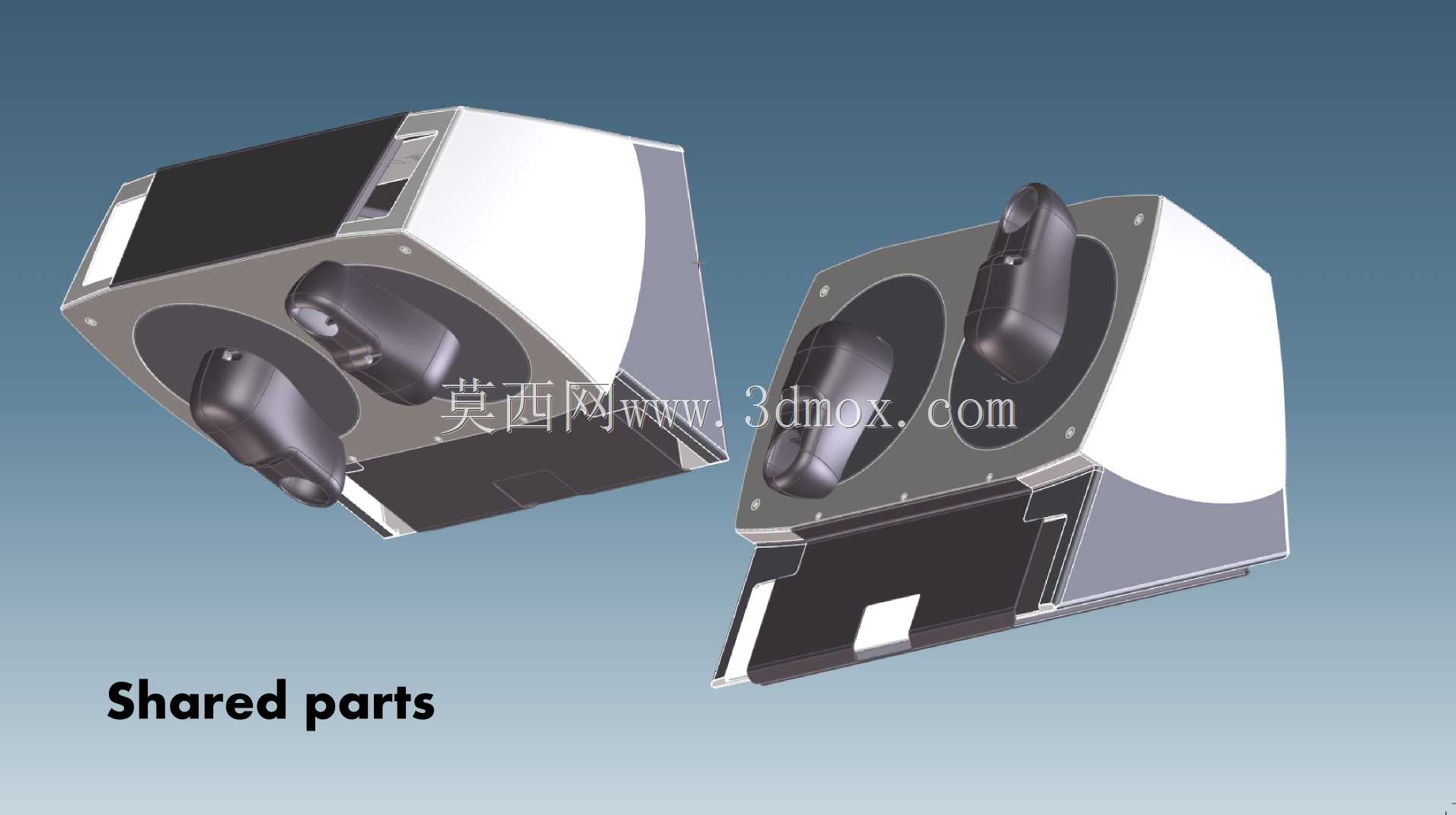

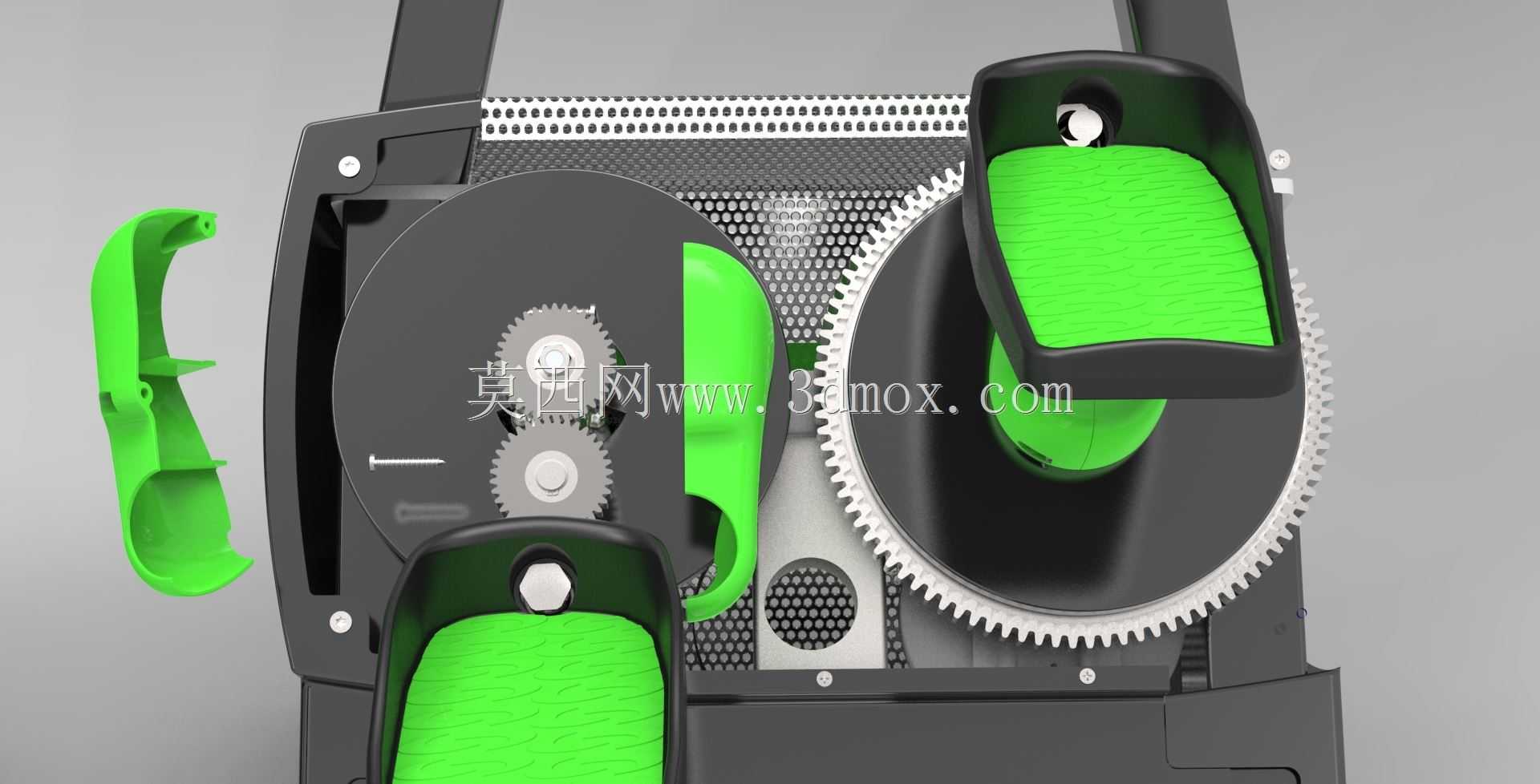

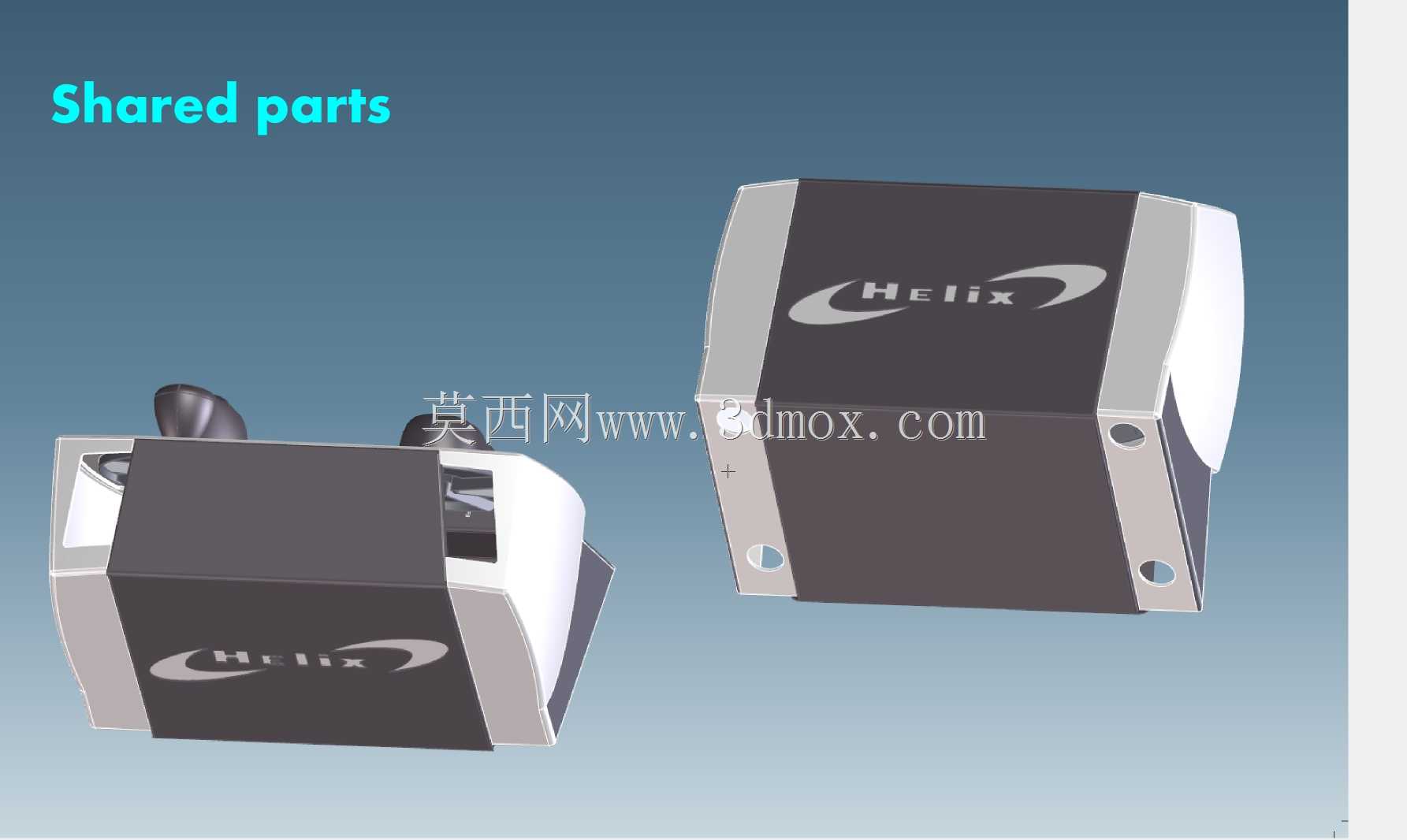

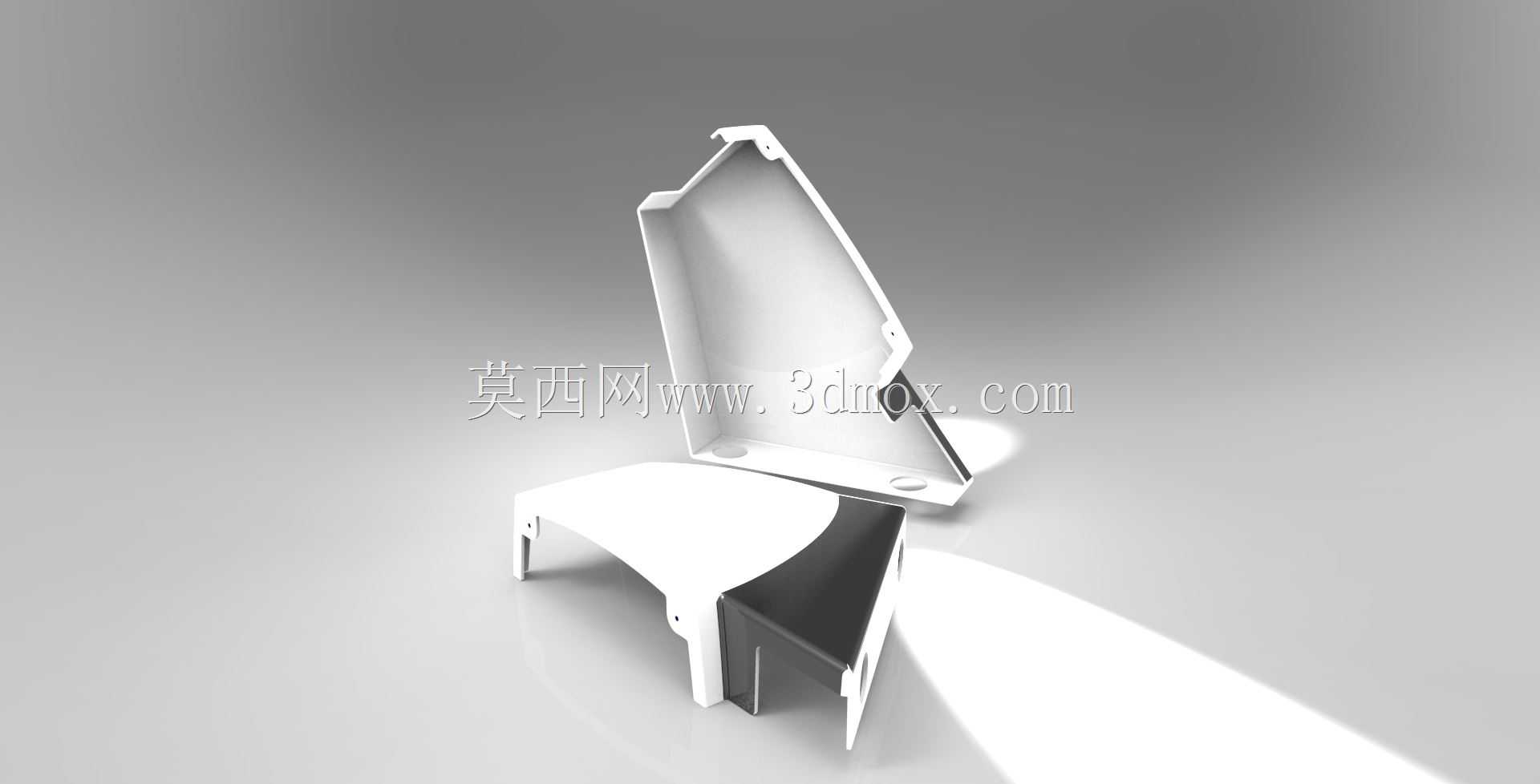

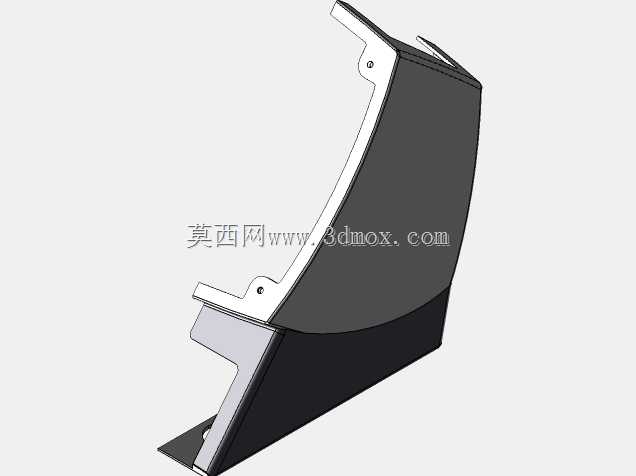

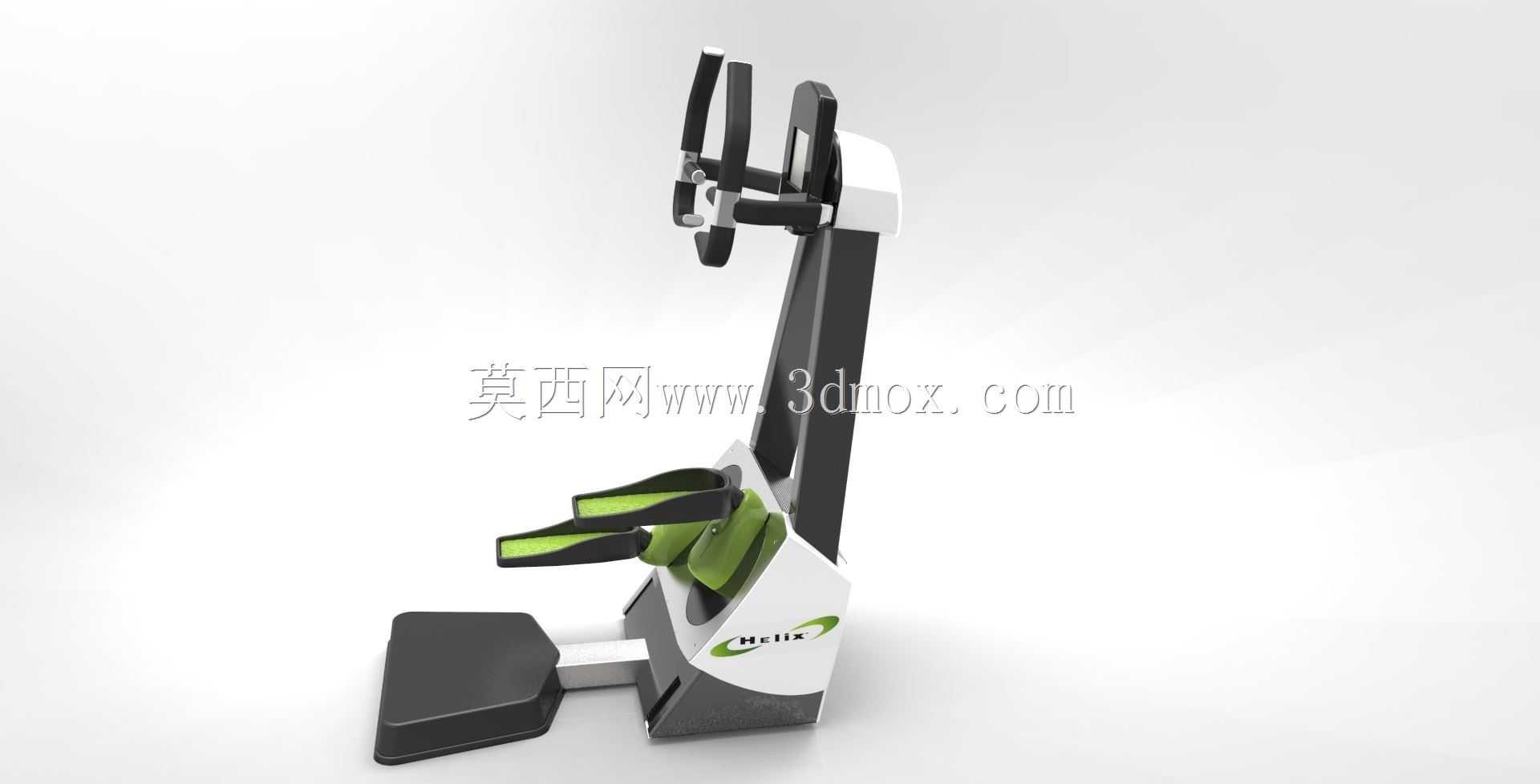

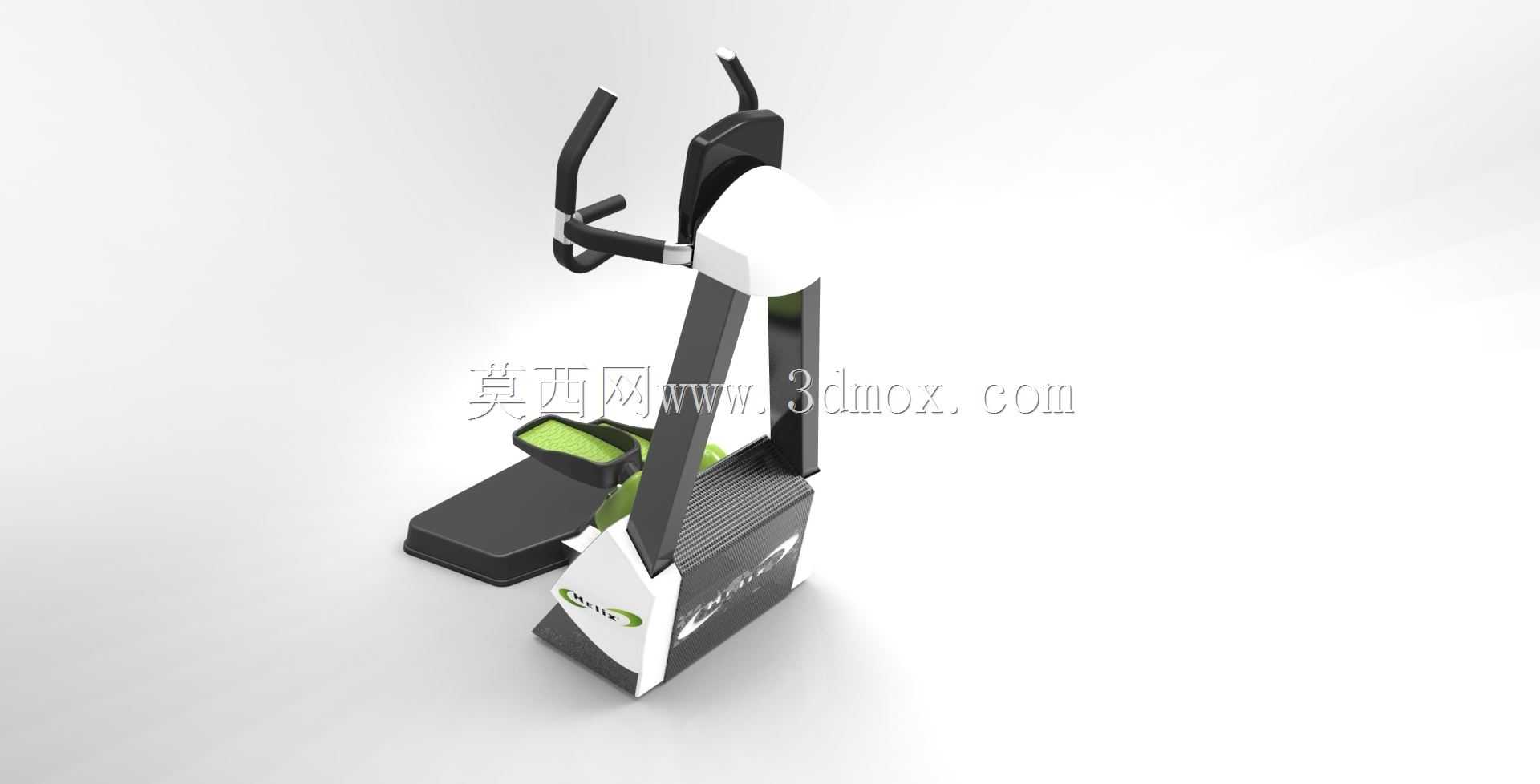

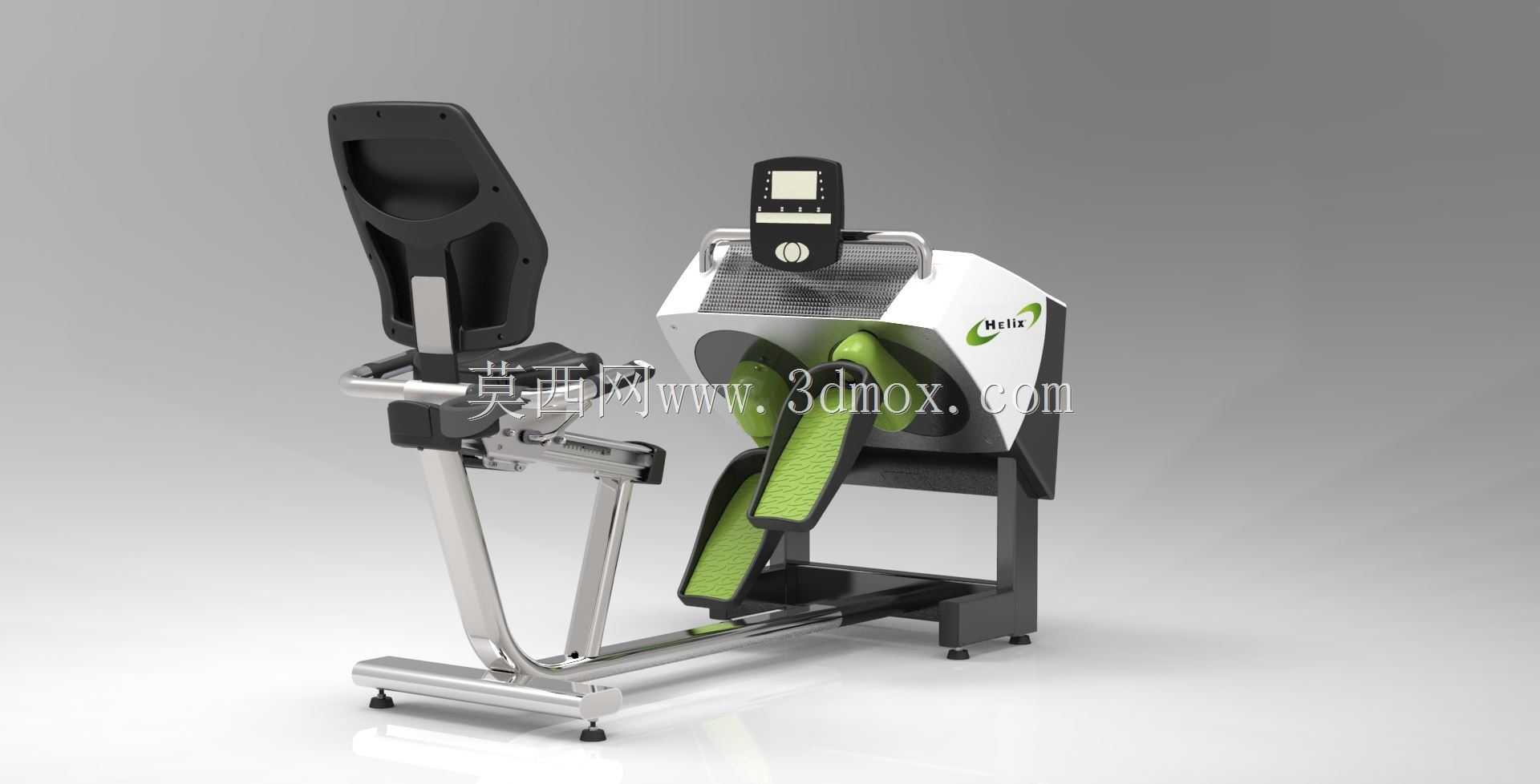

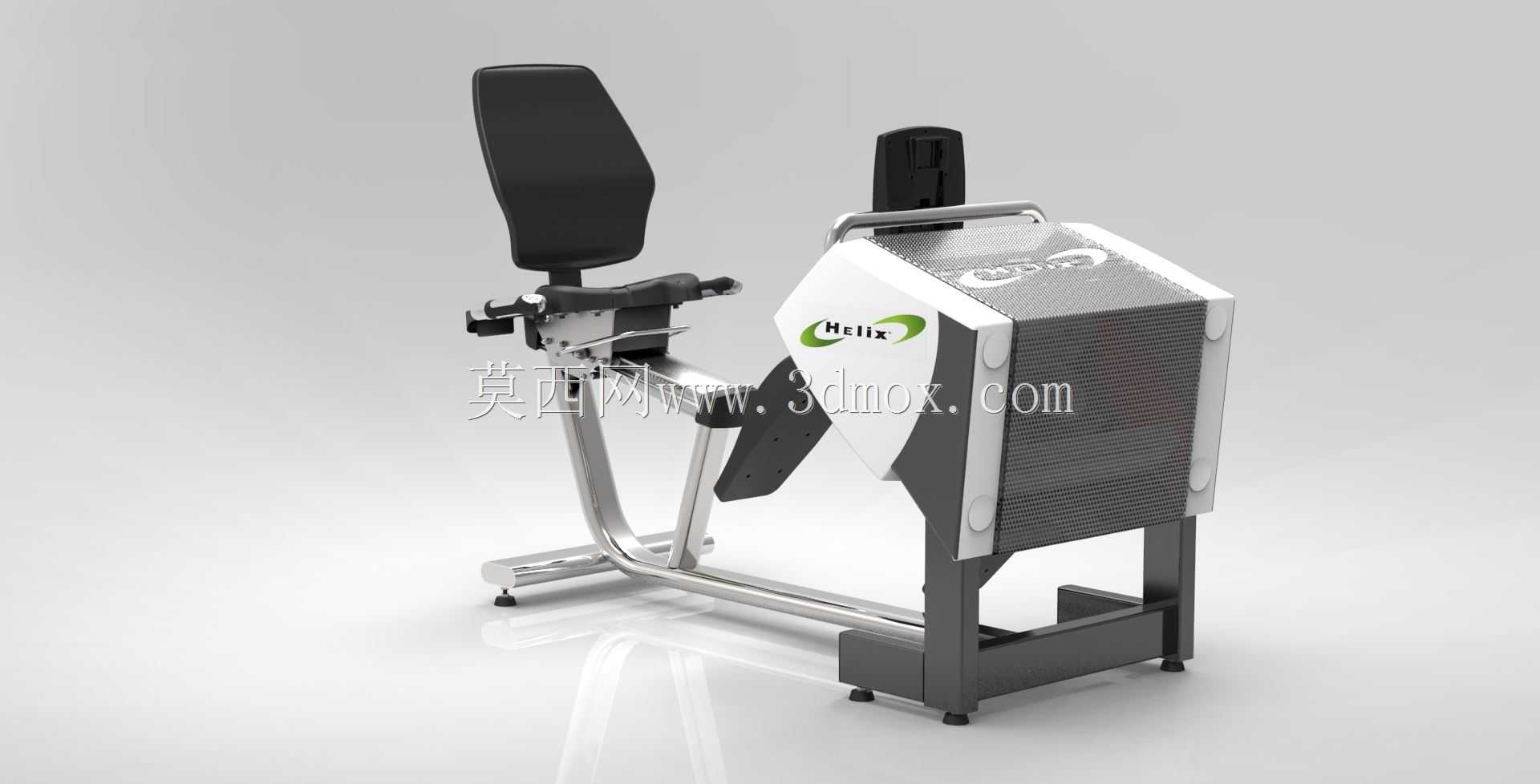

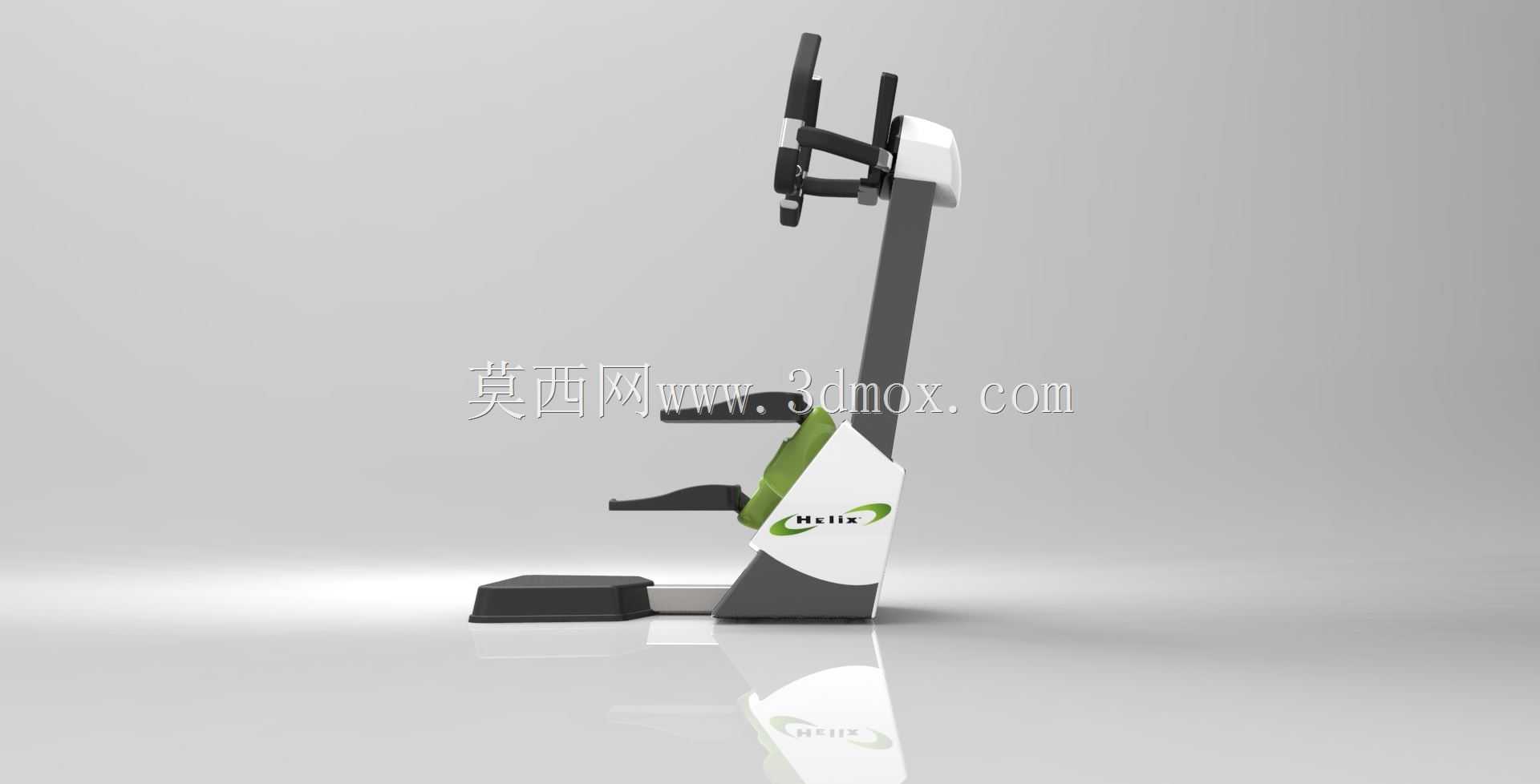

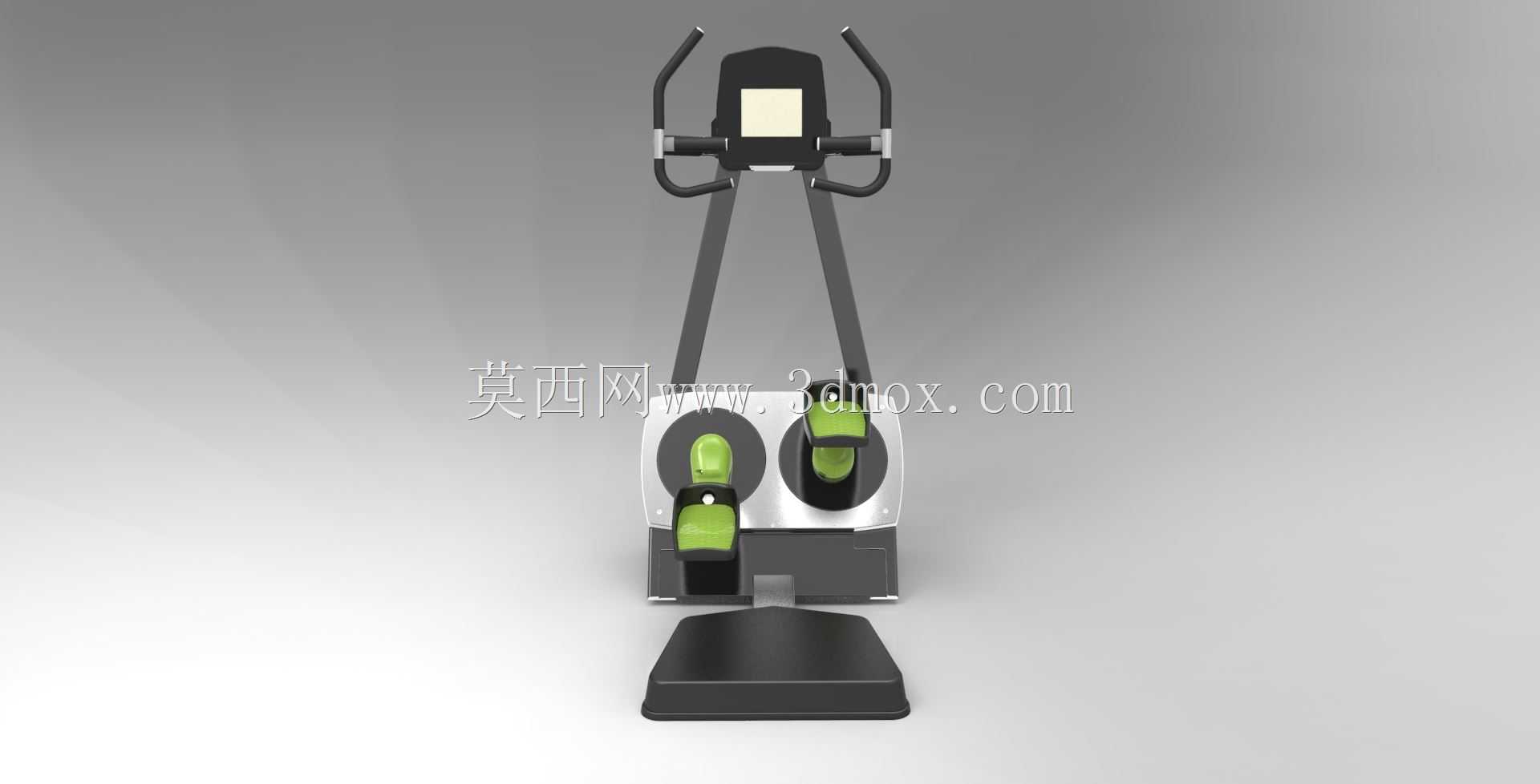

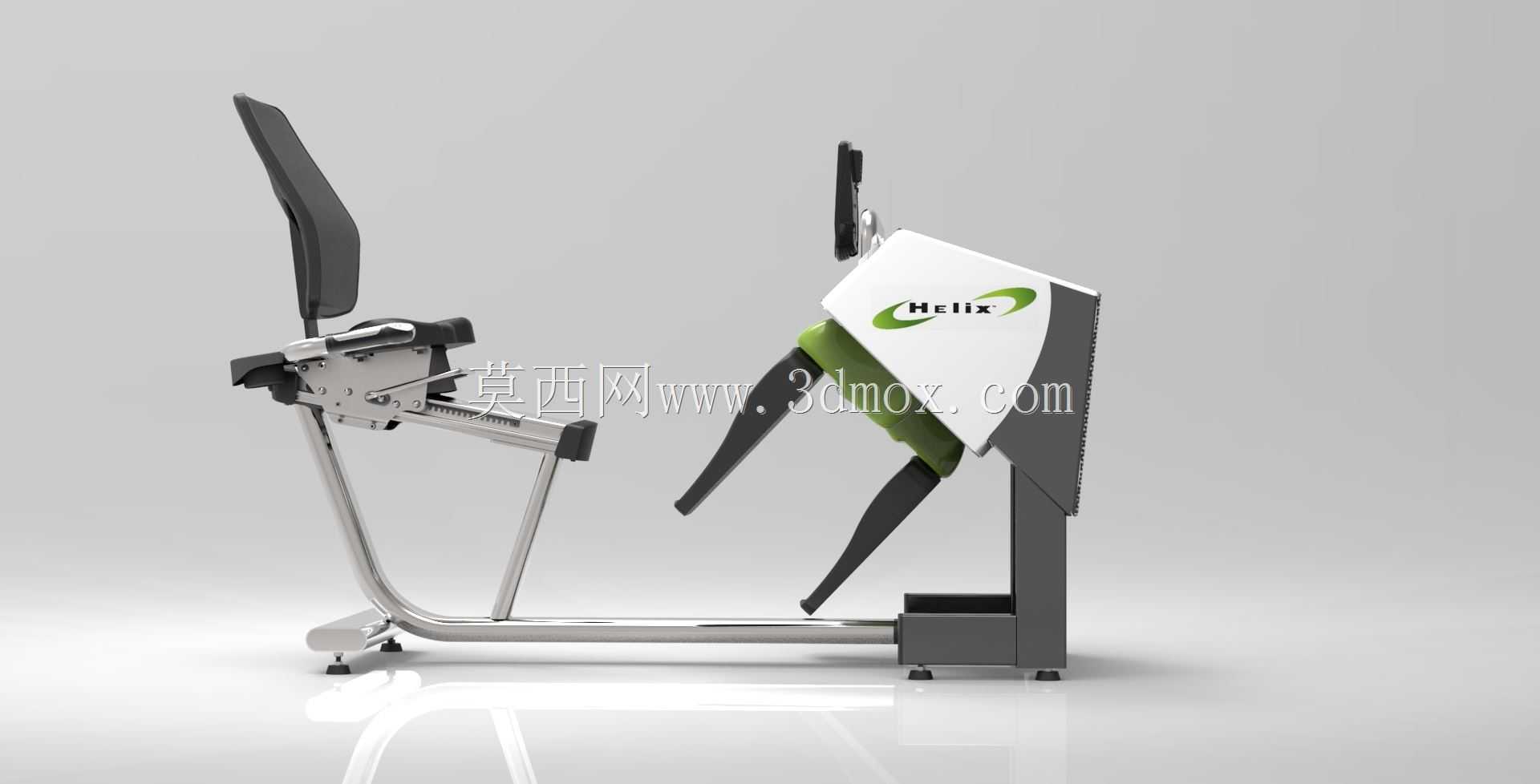

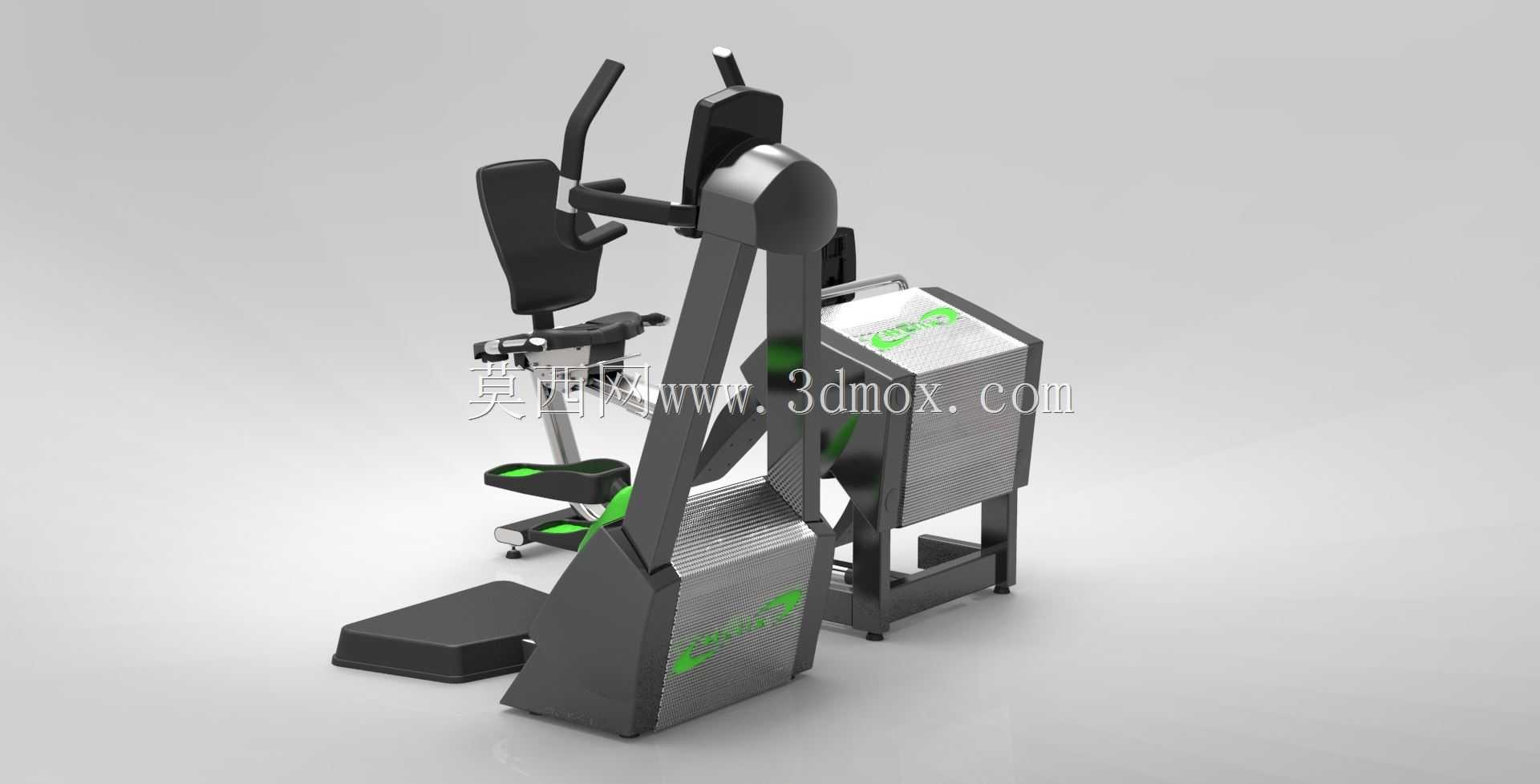

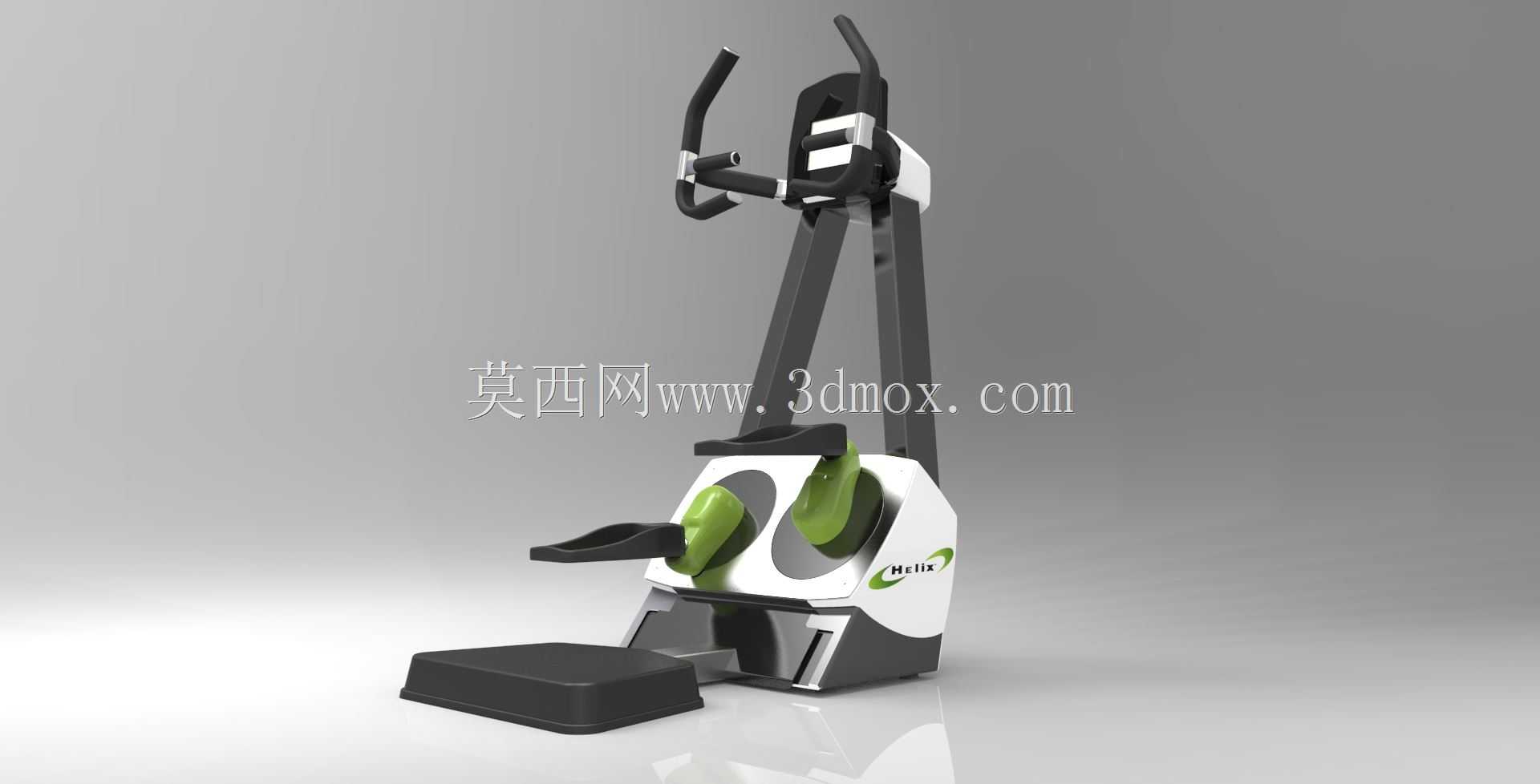

这款螺旋训练器外壳的结构设计，核心围绕家用轻量健身场景的落地需求展开，区别于商用大型力量训练器械的厚重壳体方案，整体设计优先平衡制造成本与结构可靠性，适配小批量生产的工艺条件。从实际使用场景来看，这类小型螺旋训练器多放置于家庭阳台、小型健身工作室等空间有限的区域，外壳需要同时覆盖内部齿轮传动组件、脚踏施力部件，既起到运动防护作用，避免使用者衣物、肢体卷入传动结构，也承担部分外观装饰与部件定位的功能。设计过程中没有采用全塑料注塑的外壳方案，主要考虑到全塑外壳需要开设多套大型注塑模具，前期投入成本过高，对于小批量投产的产品来说回本周期过长，因此将外壳拆分为塑料异形件与钣金平板件两类，分别匹配对应工艺降低生产门槛。带凹凸曲面的脚踏护罩、侧边护壳这类有复杂曲面的部件，采用真空热成型工艺加工，选用厚度合适的热塑性塑料片材，依托简易模具即可成型，相比注塑工艺大幅降低模具成本，成型后的曲面件刚好覆盖传动齿轮的侧边、脚踏的旋转活动区域，曲面弧度贴合内部齿轮的运动包络，不会干涉脚踏的旋转行程。平面类的护板、安装背板则采用激光切割金属板材加工，切割完成后通过数控折弯成型出安装折边与加强筋结构，折弯后的钣金件通过预留的安装孔位与内部的机架、塑料壳体件锁合，不需要额外制作复杂的成型模具，钣金件的折弯边同时承担结构加强作用，提升整体外壳的抗形变能力，避免使用者倚靠、搬运时外壳出现变形。外壳的安装边界完全贴合内部传动组件的外轮廓，大直径传动齿轮的外侧预留了均匀的安全间隙，既不会因为间隙过大导致整体体积冗余，也不会因为间隙过小出现齿轮运转摩擦外壳的问题；脚踏部件的活动区域对应的外壳开口处做了翻边处理，避免锐边划伤使用者，同时开口尺寸刚好满足脚踏的全行程摆动，不会出现运动干涉。两类材质的拼接位置设计了重叠搭接结构，塑料件的边缘压在钣金件的折边外侧，既可以遮挡拼接缝隙提升外观整洁度，也能避免拼接处出现缝隙夹手的安全隐患，搭接位置预留的安装孔位采用统一规格的紧固件，减少装配时的零件种类，提升组装效率。外壳表面的结构设计也兼顾了使用需求，脚踏接触区域的塑料件表面做了防滑纹理结构，不需要额外粘贴防滑垫即可提升踩踏摩擦力，钣金外板预留了通风孔位，对应内部传动结构的发热区域，保证长时间使用时内部热量可以顺利散出，避免热量积聚加速塑料件老化。
