高压气动喷漆喷涂作业喷枪结构

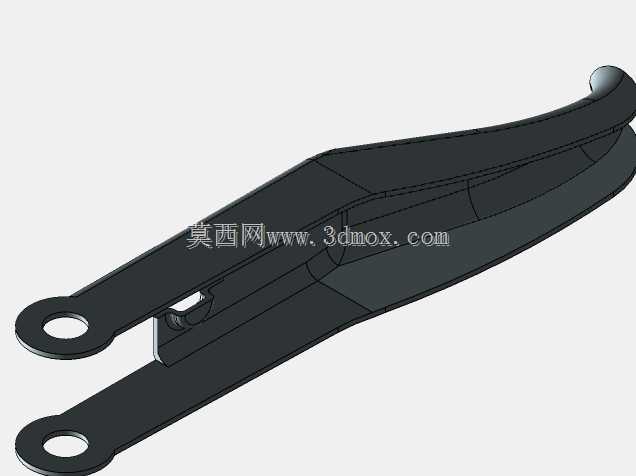

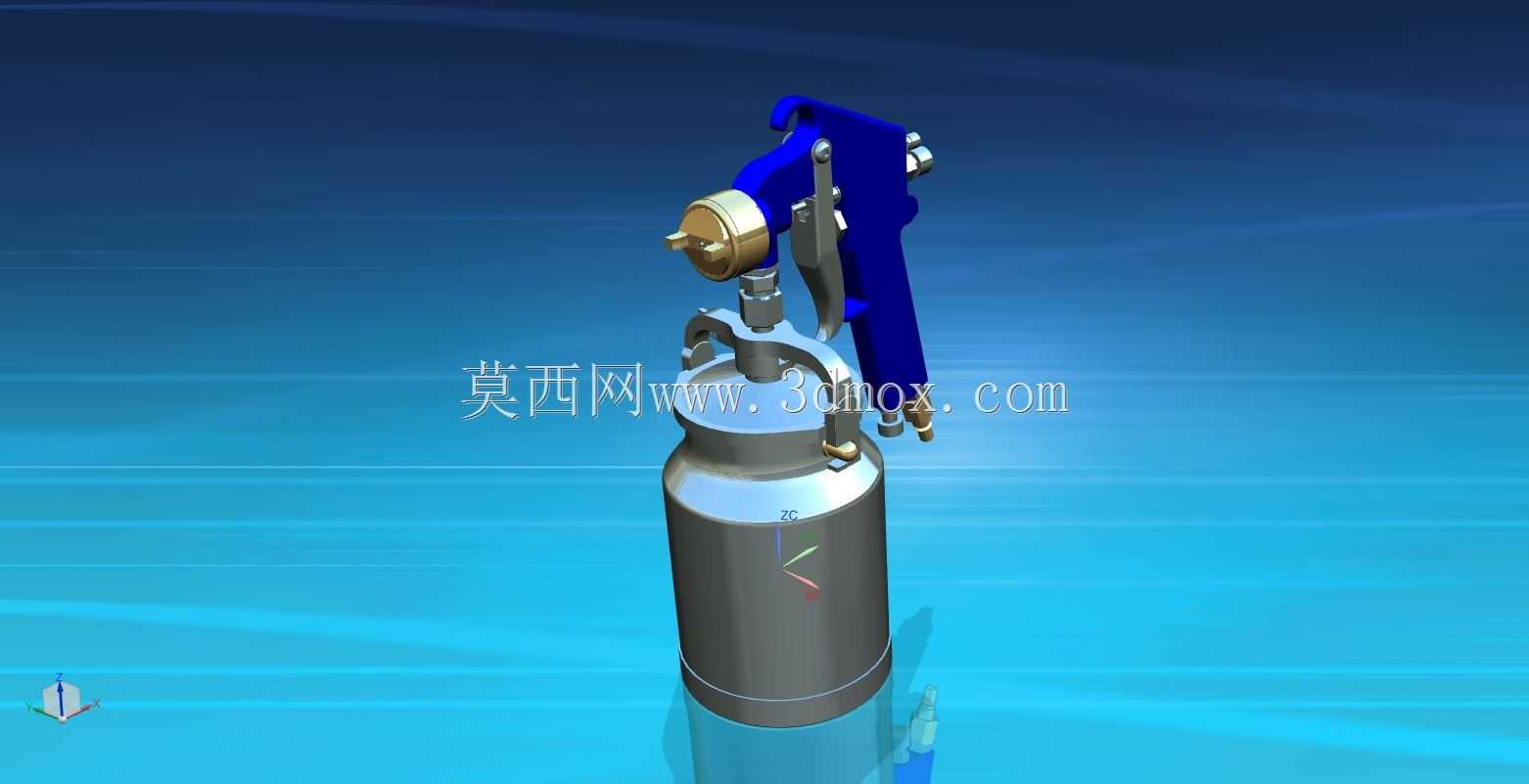

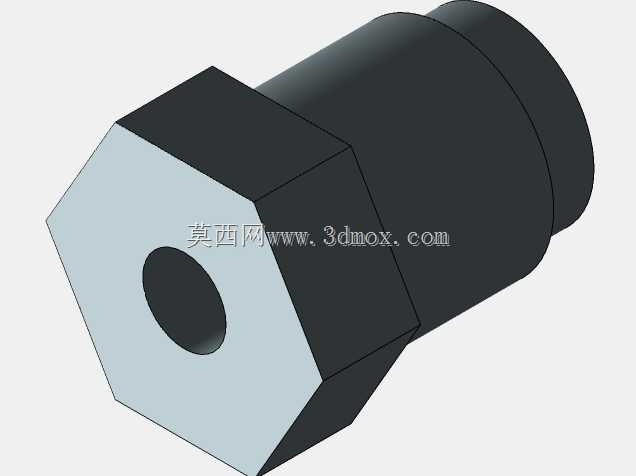

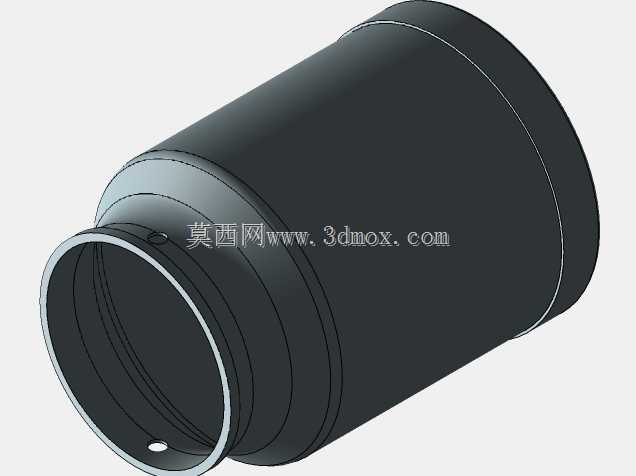

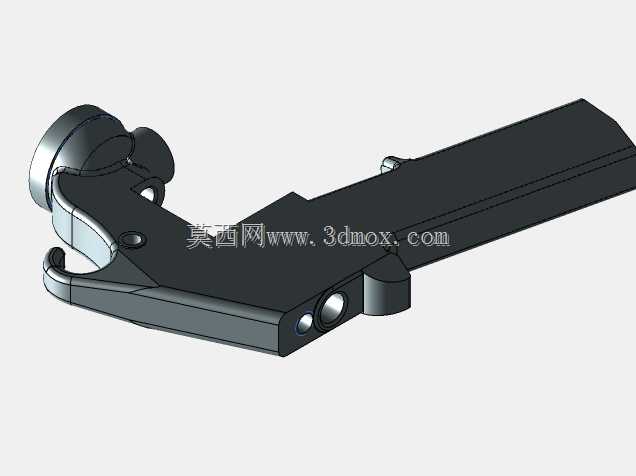

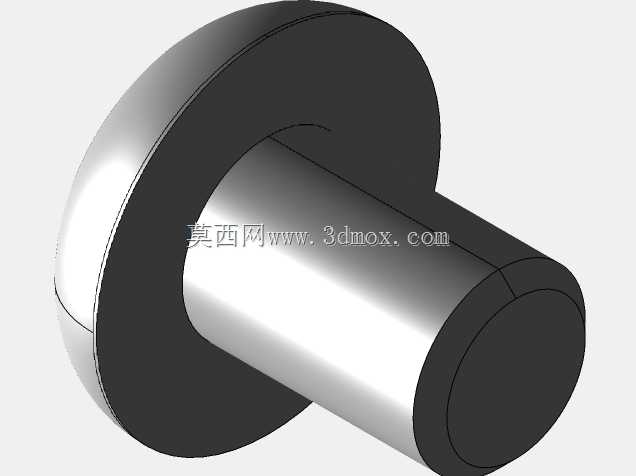

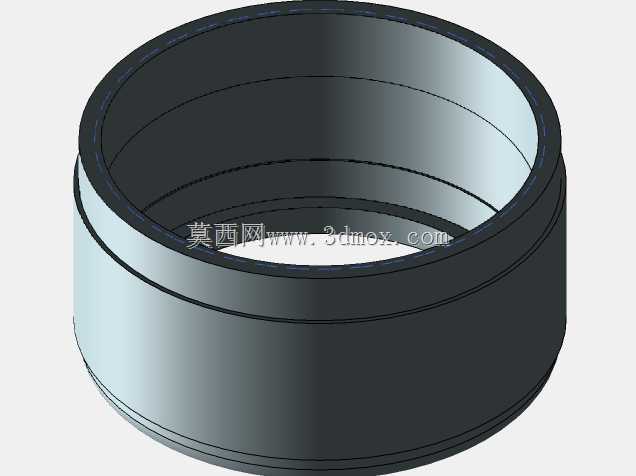

这款高压喷涂喷枪主要面向工业涂装、五金表面处理、家具木器喷漆、汽车零部件补漆等作业场景设计，依靠压缩空气作为动力源，将储料罐内的液态涂料雾化后均匀喷射到工件表面，相比手工刷涂作业效率提升4倍以上，涂层厚度均匀性可控制在±5微米范围内，能有效减少涂料流挂、漏涂等常见涂装缺陷。从结构设计来看，枪体采用扳机式气路联动控制结构，扣动扳机时先开启气路通路，再带动顶针后退开启涂料出口，避免未雾化的涂料直接滴落污染工件；枪头位置设置了可调式气帽与涂料喷嘴配合结构，通过旋转气帽调节环可改变雾化空气的喷射角度，适配圆形、扇形等不同喷幅需求，扇形喷幅最大宽度可达到300毫米，能满足大面积平面工件快速喷涂与小范围局部修补的不同作业需求。储料罐采用上置式重力供料结构，罐体容量适配常规1升装涂料规格，罐体与枪体的连接位置设置了密封锥面与快拆锁紧结构，更换不同颜色涂料时可快速拆卸清洗，密封结构可承受0.6兆帕的工作气压无渗漏，罐体侧面设置了透明液位观察条，作业过程中无需拆卸罐体即可实时查看剩余涂料量，避免中途断料影响涂层连续性。枪身握持位置做了贴合手掌弧度的造型处理，扳机的按压力度控制在15牛左右，长时间握持作业不易产生手部疲劳，气路接口设置在枪身尾部，采用标准G1/4气动快插接口规格，可直接匹配车间常规压缩空气管路，无需额外转换接头。整体结构的安装边界控制合理，枪身总长度控制在180毫米范围内，储料罐安装后总高度为320毫米，在狭小的工件内腔喷涂作业时也能灵活调整角度，不会与工件内壁发生干涉。枪体内部的涂料通路做了光滑圆弧过渡处理，没有直角死角，涂料残留量少，清洗时只需灌入稀释剂短暂喷射即可完成通路清洁，减少涂料浪费与清洗溶剂的消耗。气路与涂料通路采用独立密封结构，避免压缩空气窜入涂料通路造成涂料起泡，也防止涂料倒灌进入气路堵塞空气通道，各易损件如喷嘴、顶针、密封垫都采用标准化尺寸设计，后期维护更换时无需定制配件，可直接采购通用备件快速更换，降低设备运维成本。
