仪表指针拆卸专用拉拔工装结构

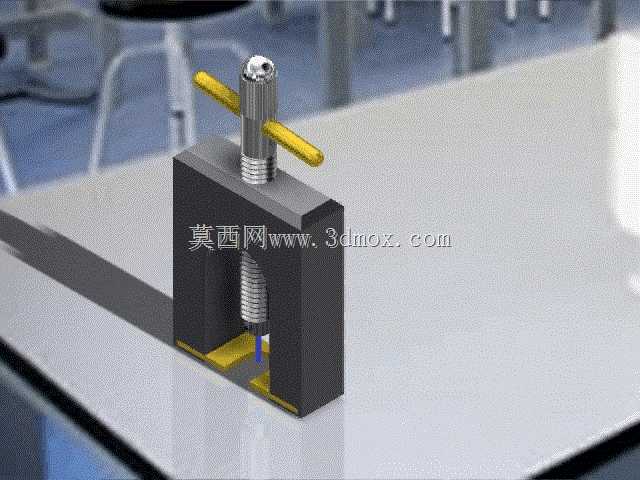

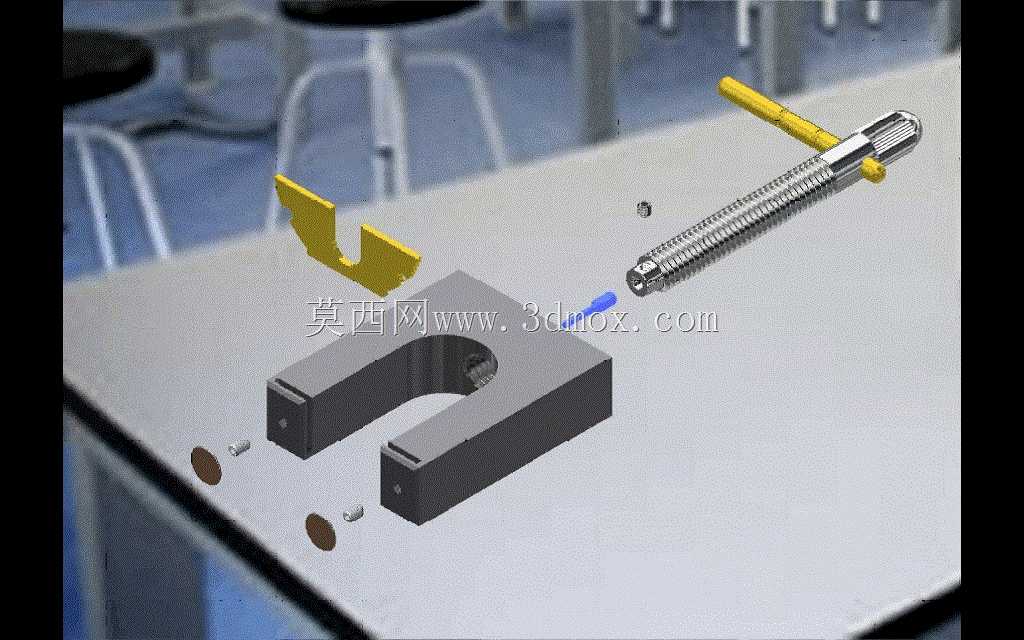

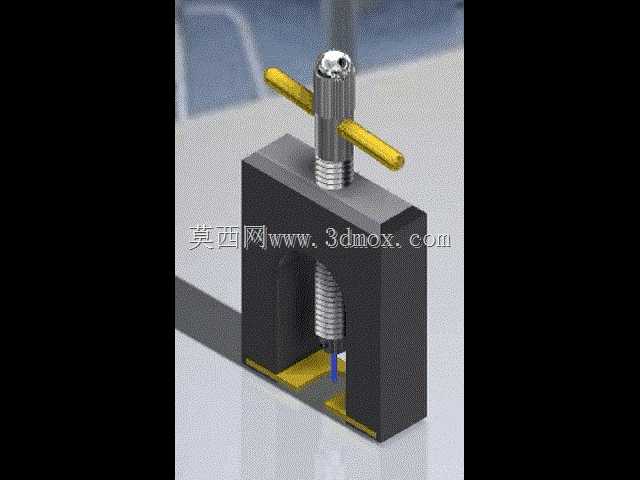

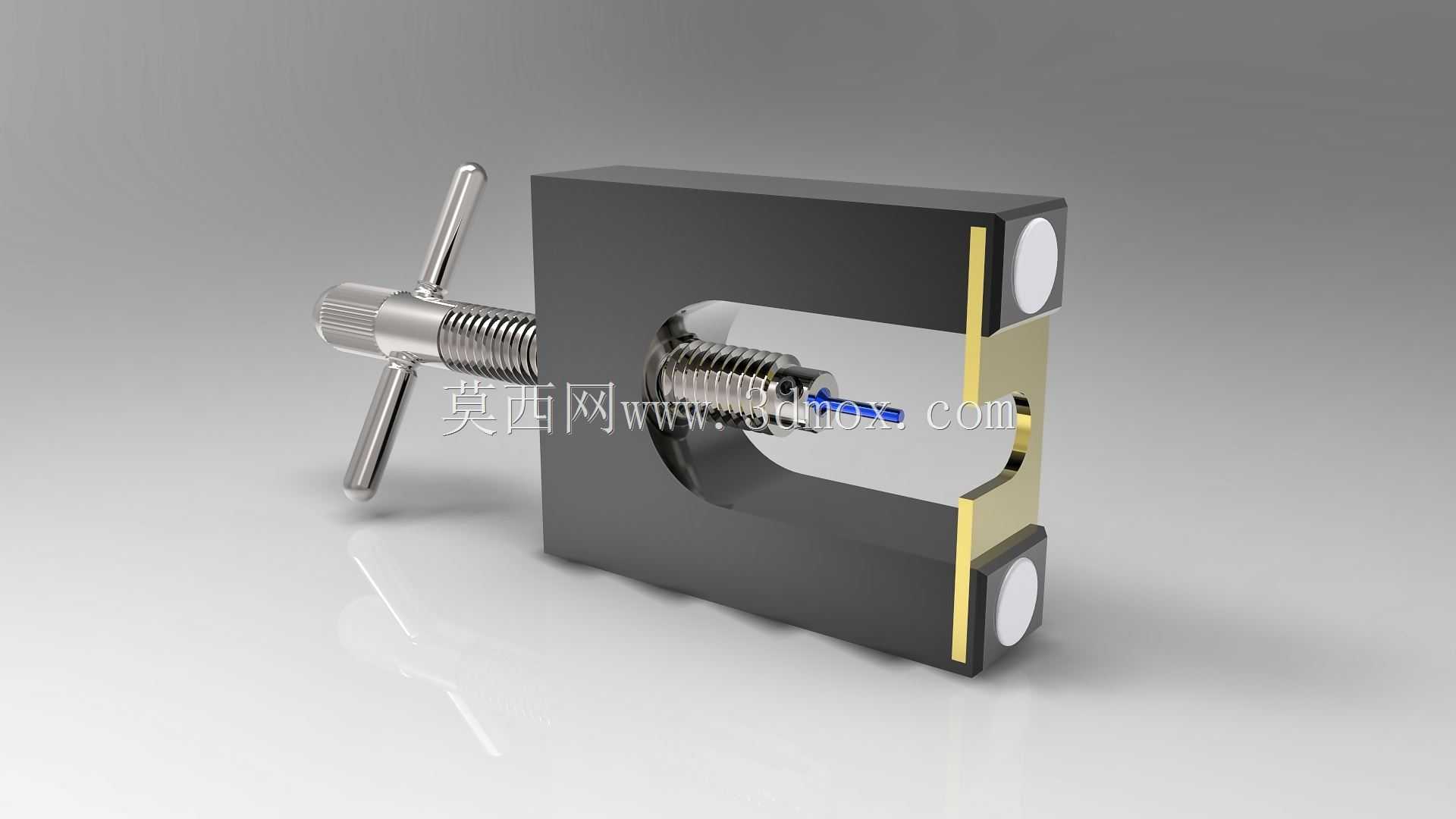

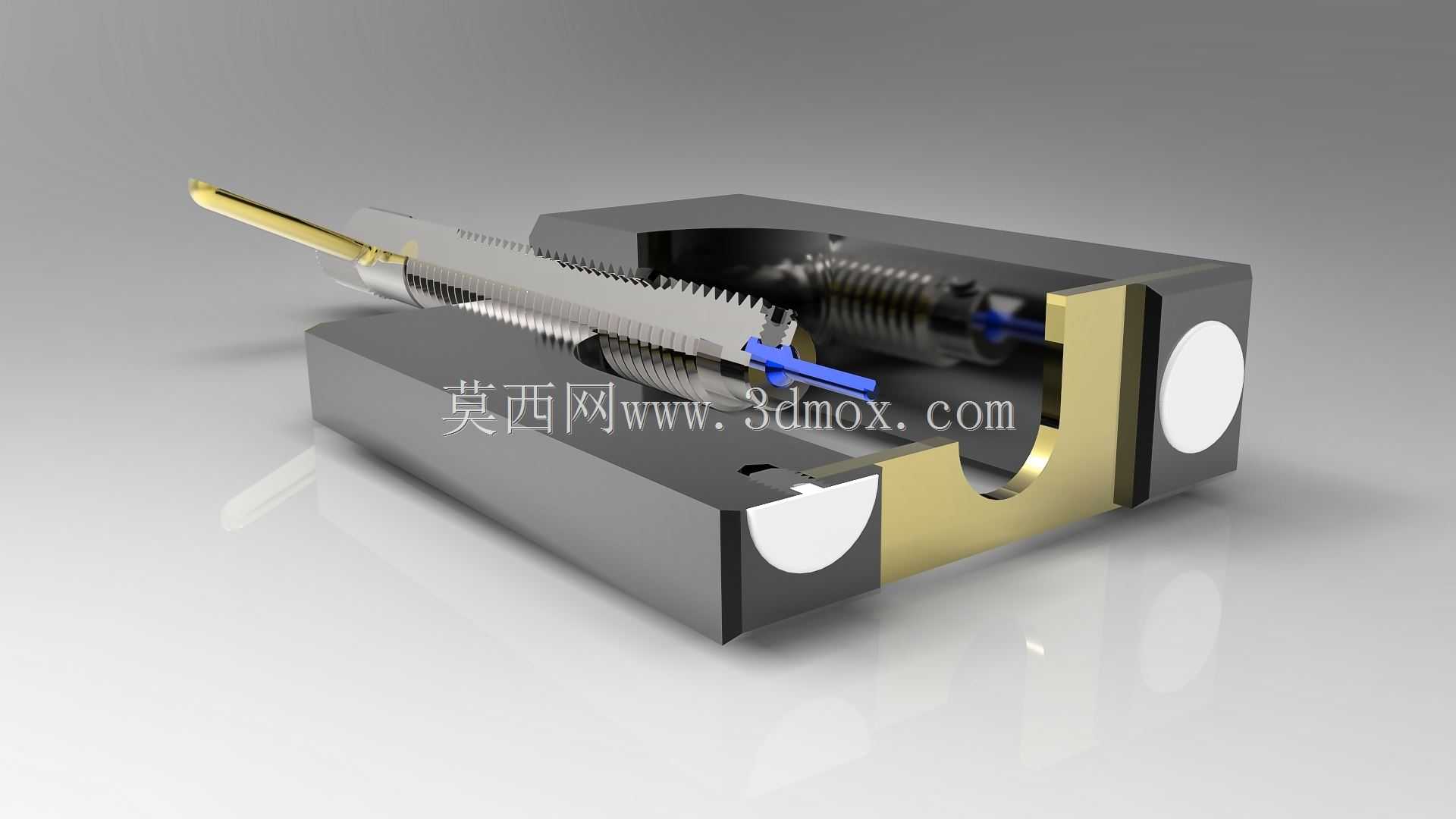

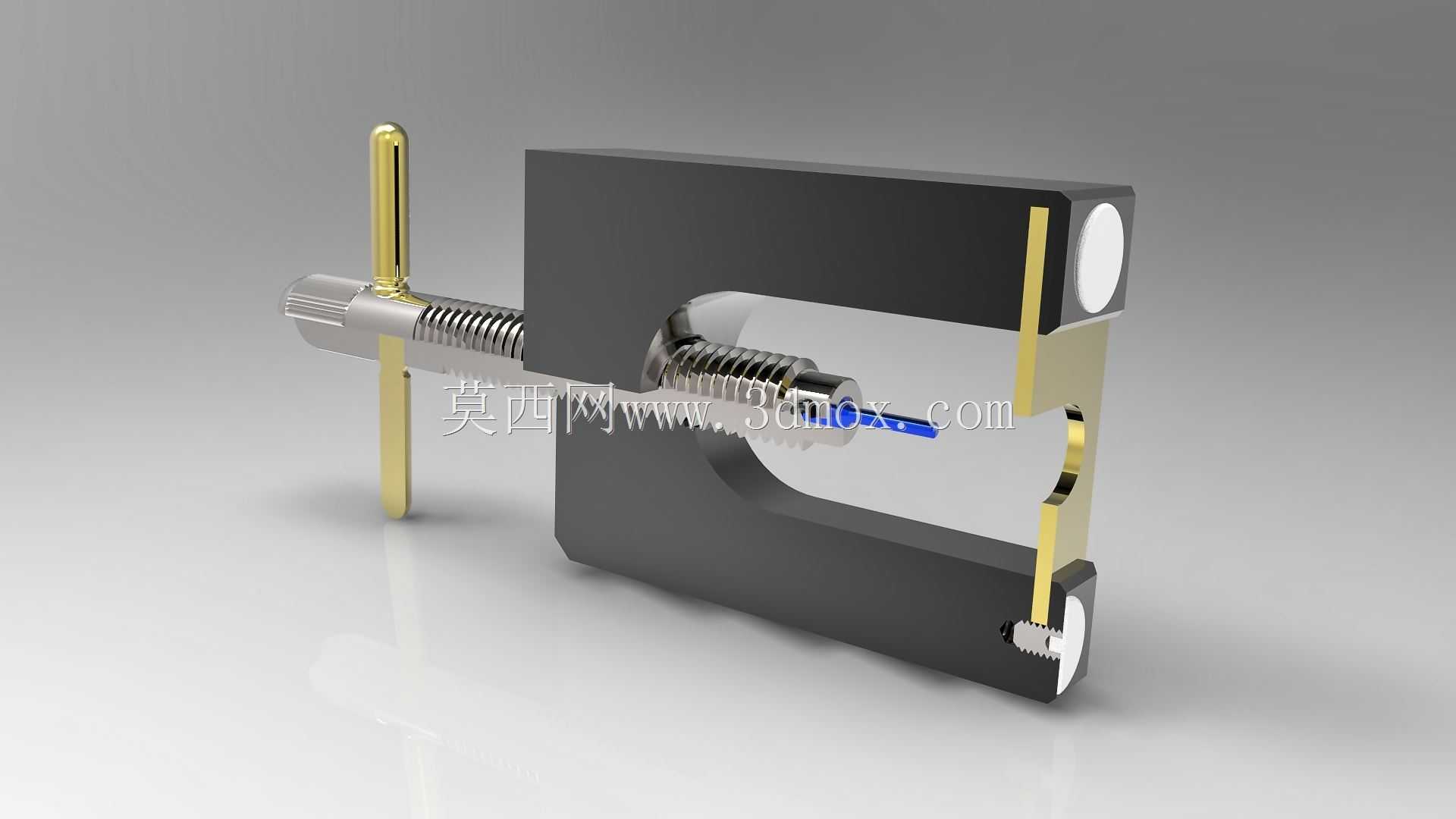

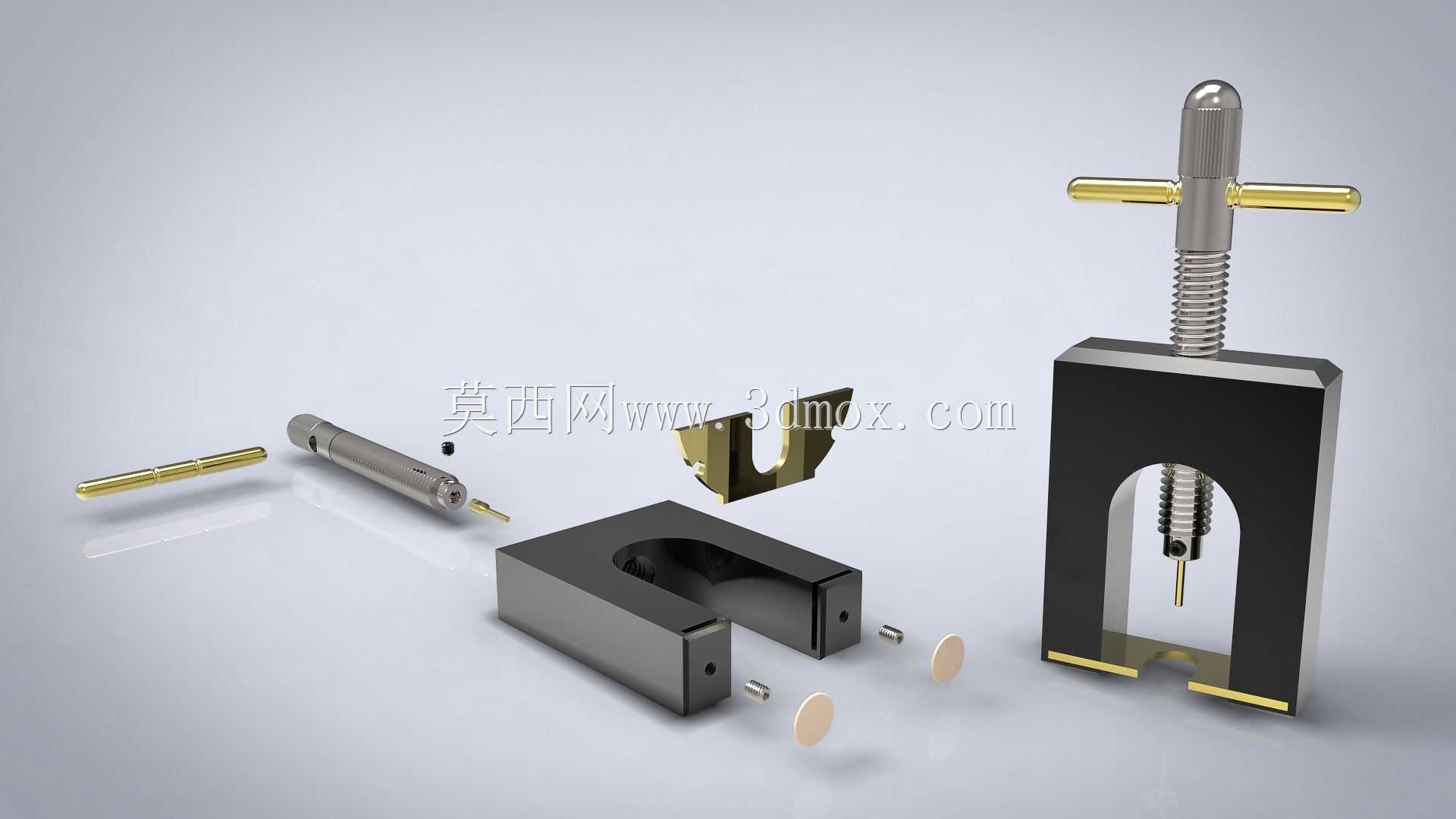

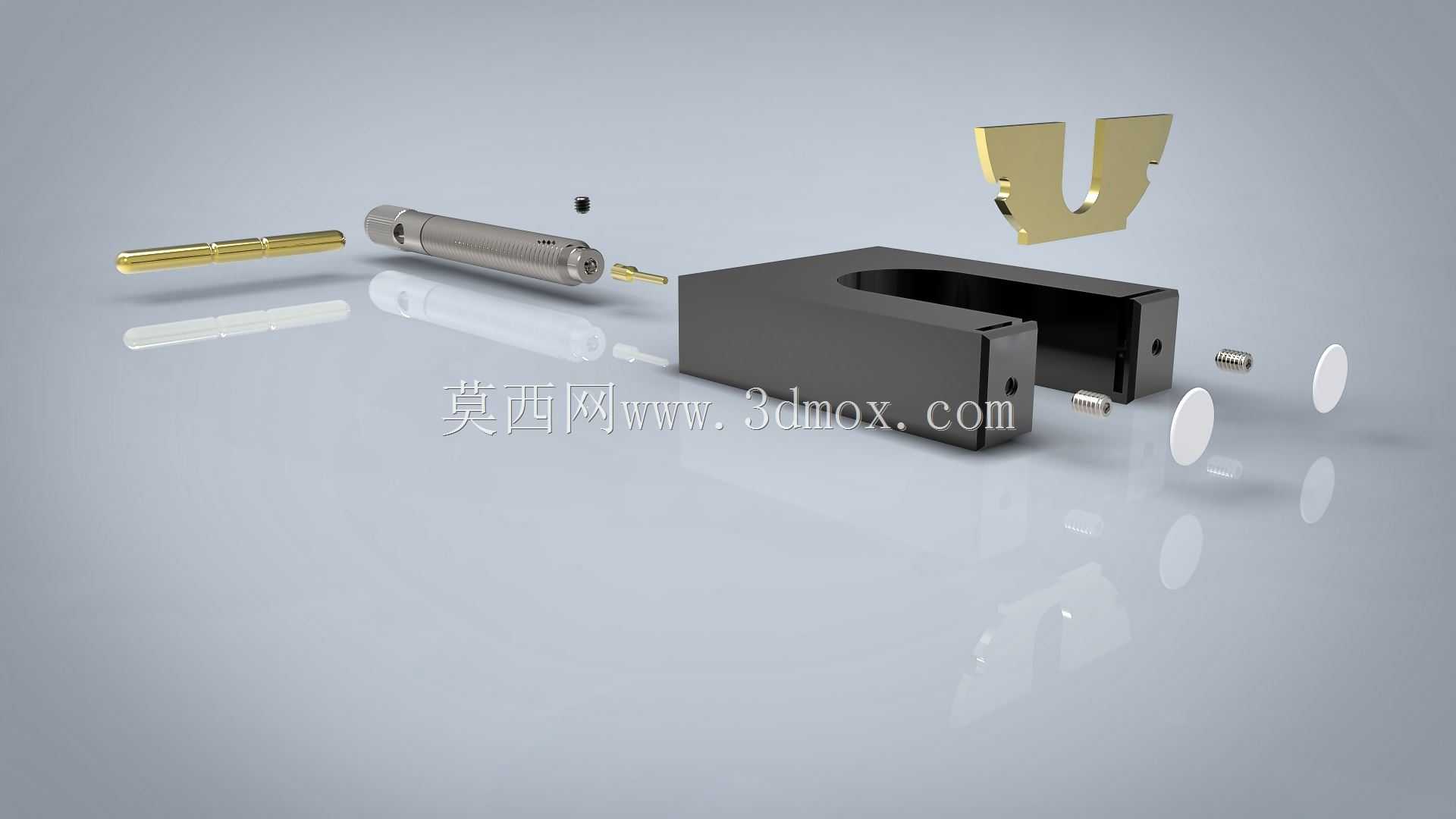

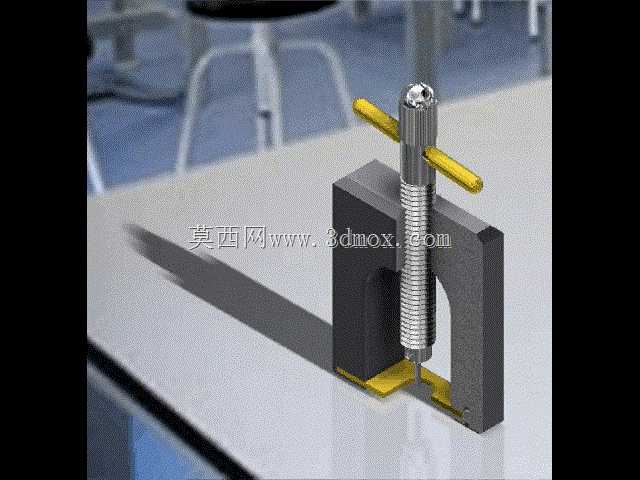

这款指针拉拔工装主要面向指针类仪表的维修、校准场景，在机械式压力表、挂钟、百分表、模拟指示仪表的检修作业中，指针过盈配合安装在机芯转轴上，徒手拆卸极易造成转轴弯曲、指针变形甚至机芯齿轮组错位，这类专用拉具就是为解决该类拆卸痛点设计的。从结构设计逻辑来看，主体采用C型开口框架结构，开口侧预留的避让空间可以直接跨罩在仪表表盘上方，框架上下两端的定位凸台端面做了防滑处理，作业时可以平稳抵靠在表盘基准面上，不会因为施力偏移刮花表盘刻度或压坏表蒙。核心施力组件采用T型螺纹传动结构，相比普通粗牙螺纹，T型螺纹的传力效率更高，螺距适配手动施力的扭矩范围，旋转手柄时进给平稳无卡顿，不会出现突然进给冲击转轴的情况。拉拔头位置做了分体式衬套设计，不同直径的指针衬套可以匹配对应规格的拉爪，拉爪的卡槽深度刚好卡住指针根部的衬套位置，施力点完全落在指针衬套上，不会接触指针的指示针体，从根源上避免拆卸时指针被掰弯变形。从安装边界来看，C型框架的开口深度覆盖常规直径150mm以内的指针类仪表，框架厚度控制在20mm，狭窄的表计安装空间内也能顺利伸入操作，T型手柄的旋转半径为60mm，单手即可完成旋转施力操作，不需要额外搭配加力杆。设计时特意将拉拔螺杆的轴线与框架定位端面做了垂直度公差约束，保证拉拔力的方向与仪表转轴轴线完全重合，避免偏载力对机芯转轴造成侧向弯折损伤，这也是这类专用工装和普通撬棍、拉马最核心的区别——普通通用拉马很难保证施力同轴度，拆卸小直径仪表指针时的损坏率超过30%，而这款专用结构的施力同轴度可以控制在0.1mm以内，适配绝大多数工业指针类仪表的拆卸需求。在实际检修作业中，尤其是计量室的仪表校准环节，这类工装属于必备辅具，不需要对仪表做额外的拆解防护，只需要将框架跨接在表盘上，调整拉爪卡住指针衬套，缓慢旋转进给手柄就能平稳将指针从转轴上脱出，整个过程不会对表盘、指针、机芯造成附加损伤，大幅提升指针类仪表的检修效率，降低维修报废率。框架主体采用45号钢调质处理，表面做发黑防锈处理，长期接触检修环境的油污、汗渍也不会轻易锈蚀，传动螺纹位置预留了润滑脂存储槽，日常维护只需要定期涂抹少量润滑脂就能保证长期顺畅使用，没有易损易耗件，整体结构可靠性高。
