汽车动力转向桥带轮毂轮胎总成结构

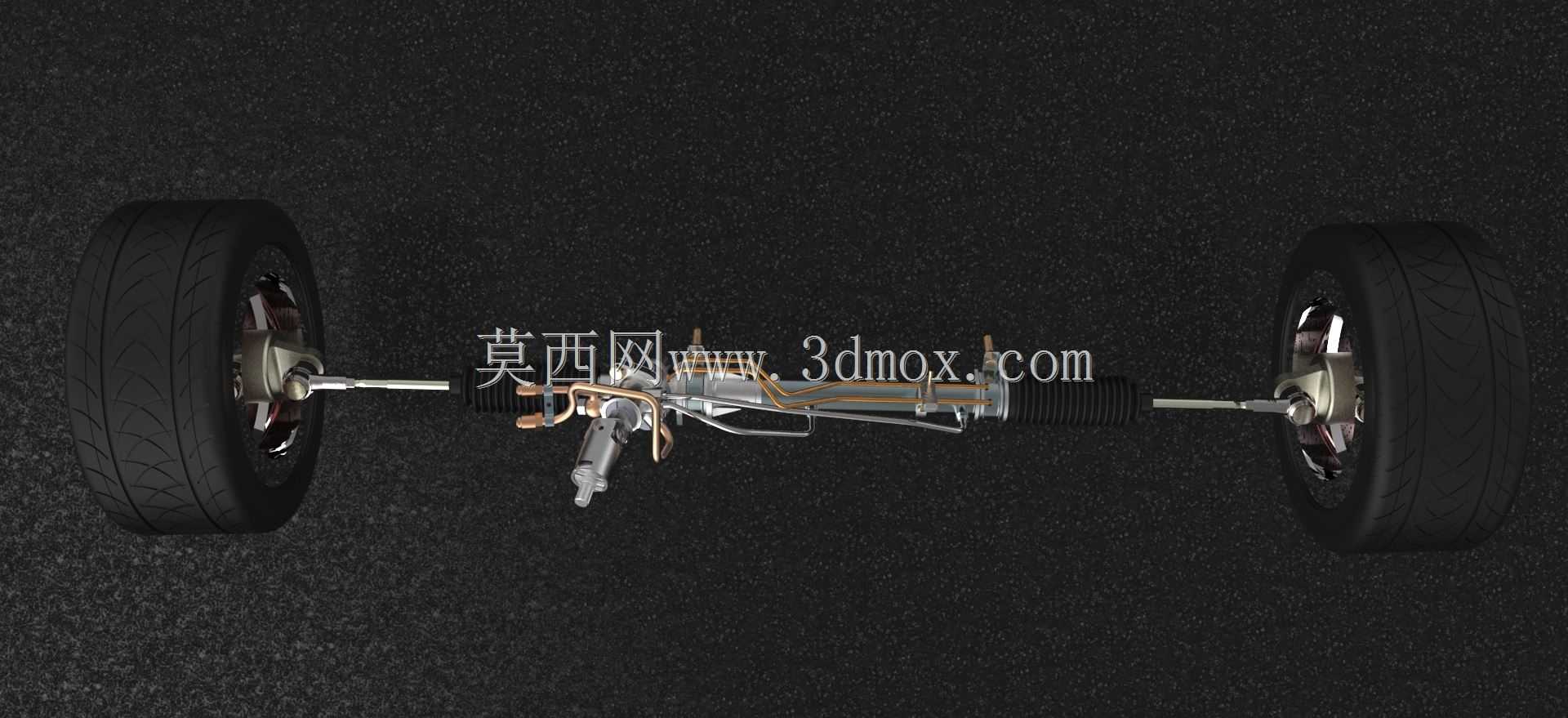

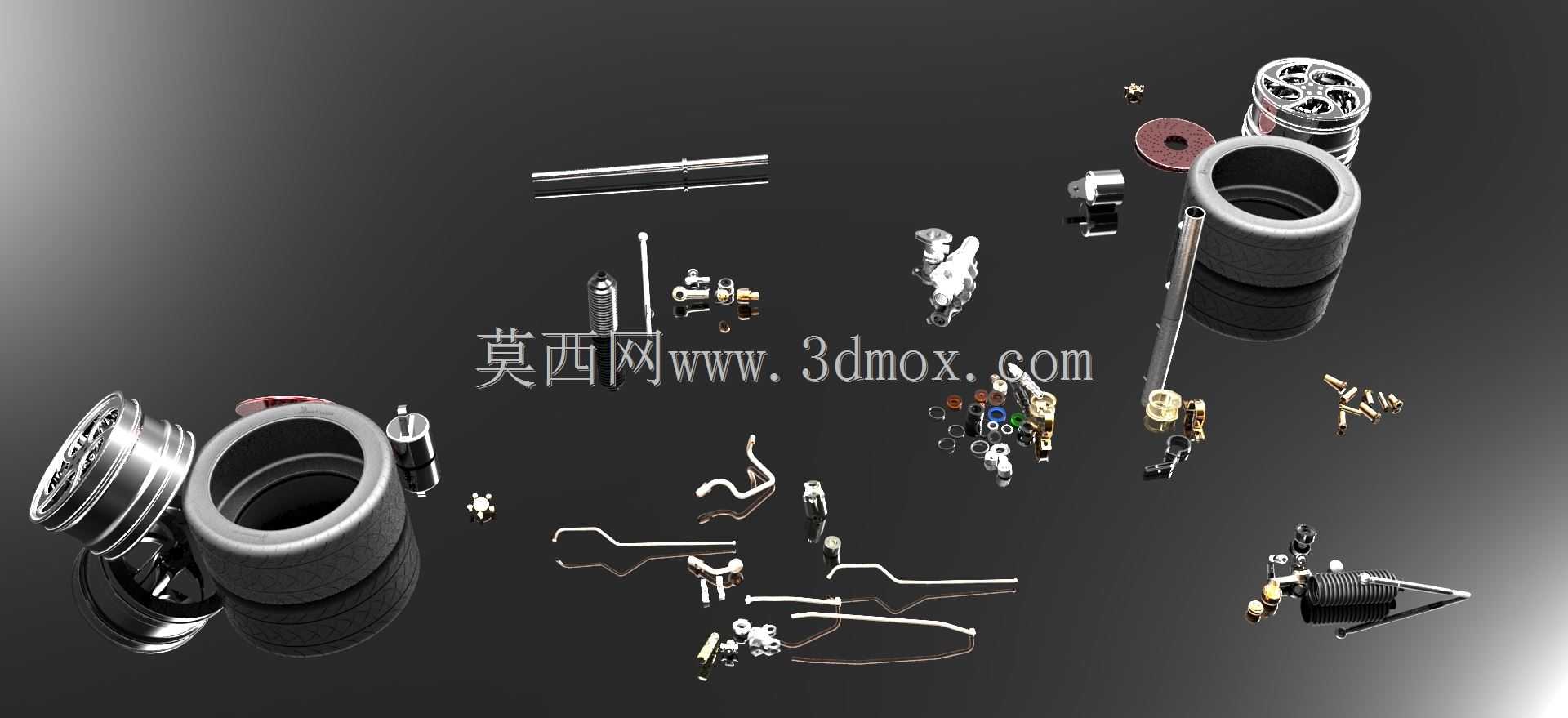

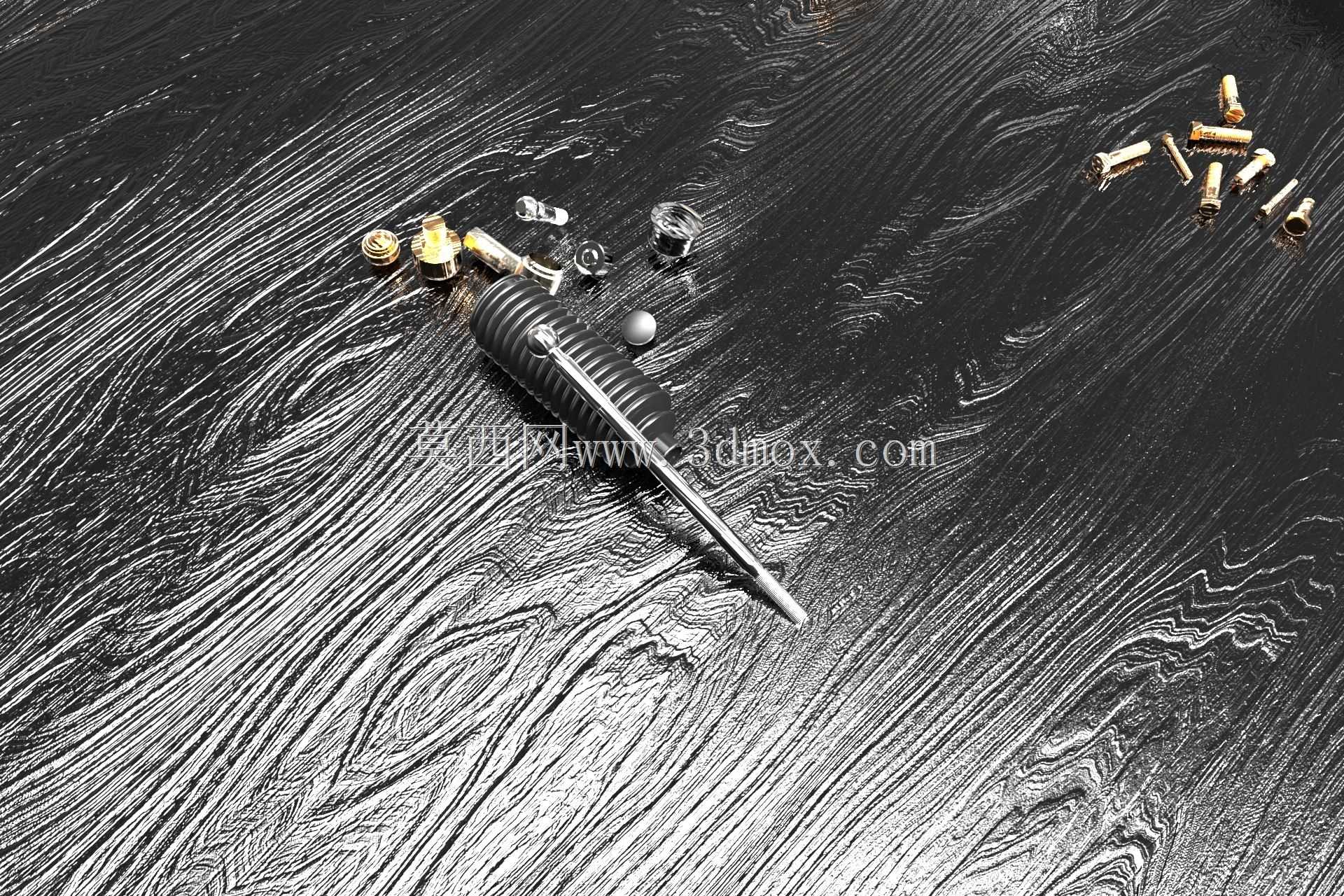

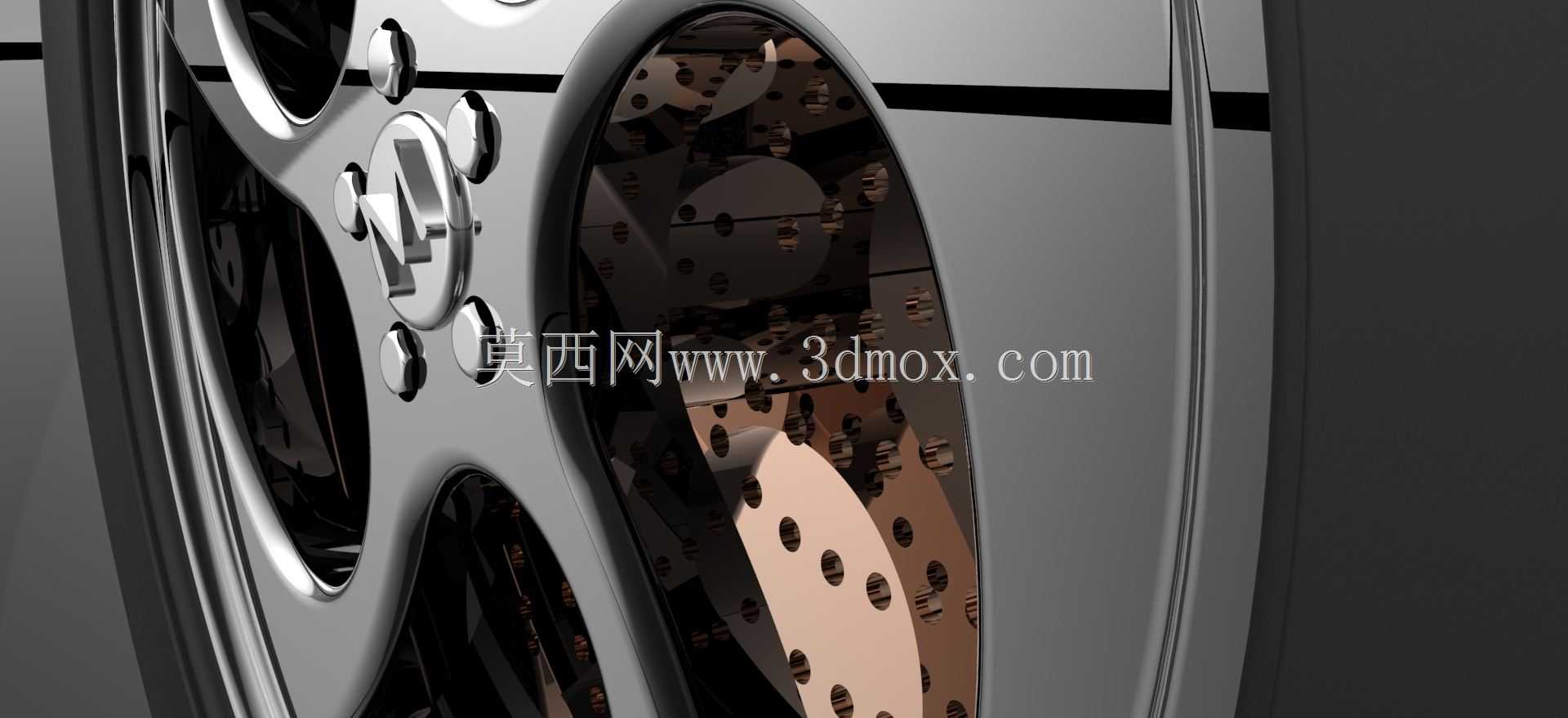

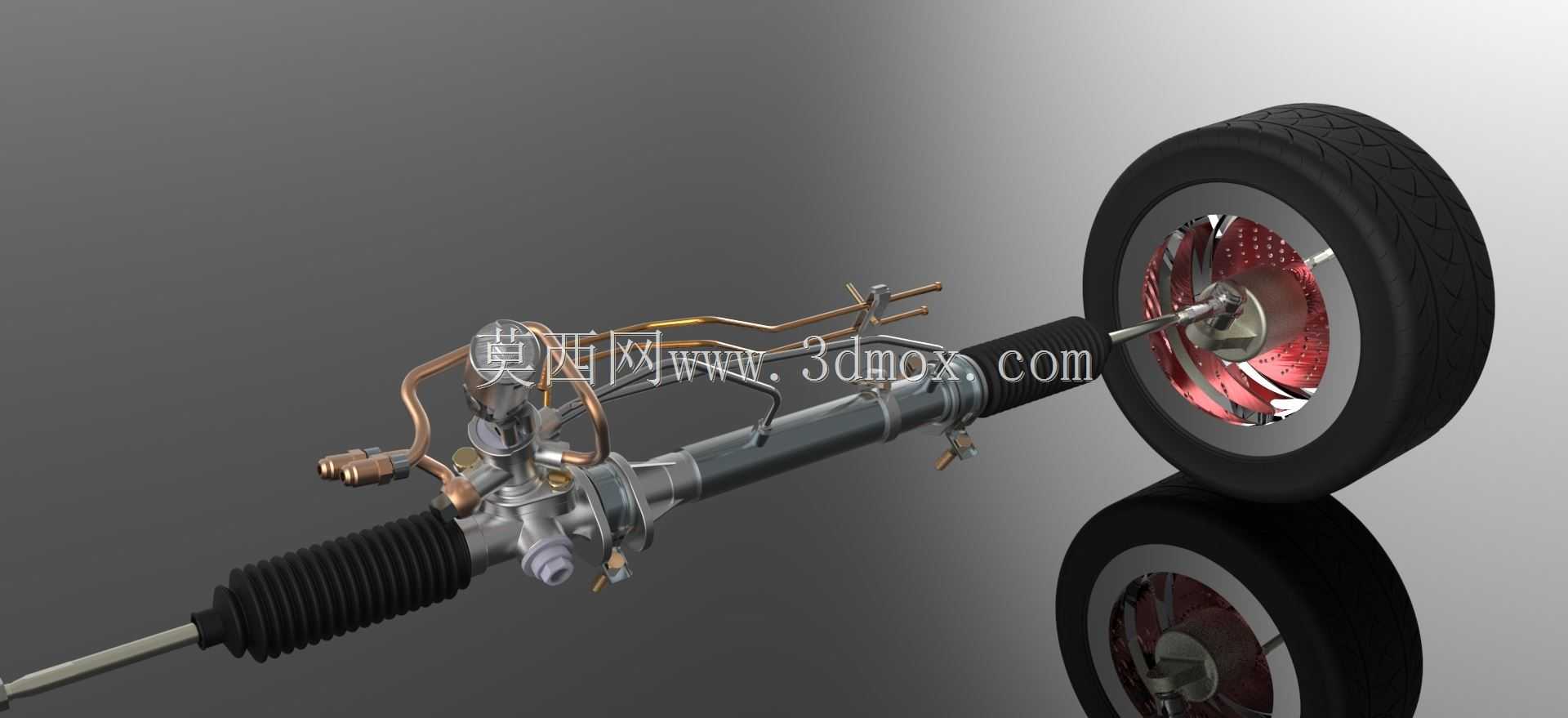

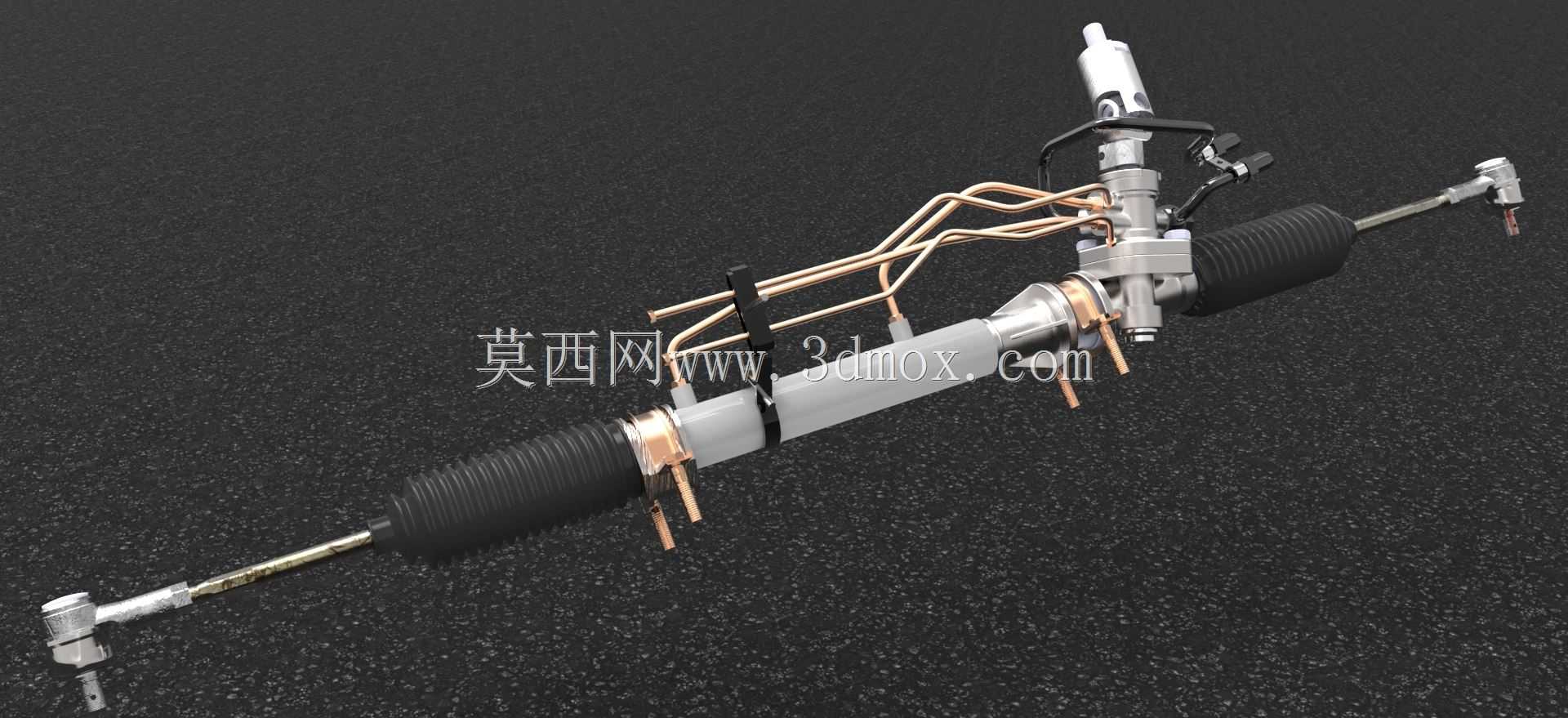

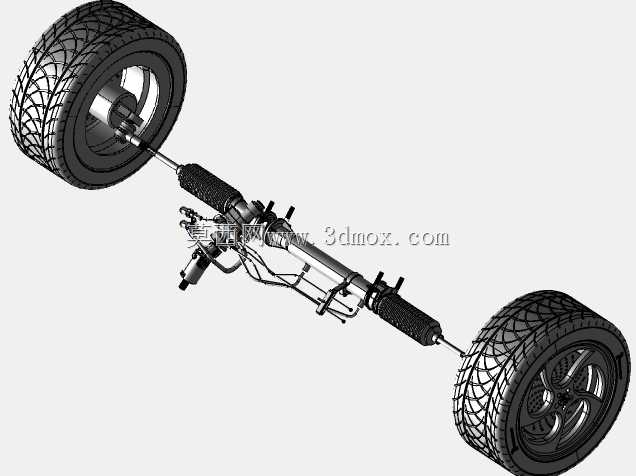

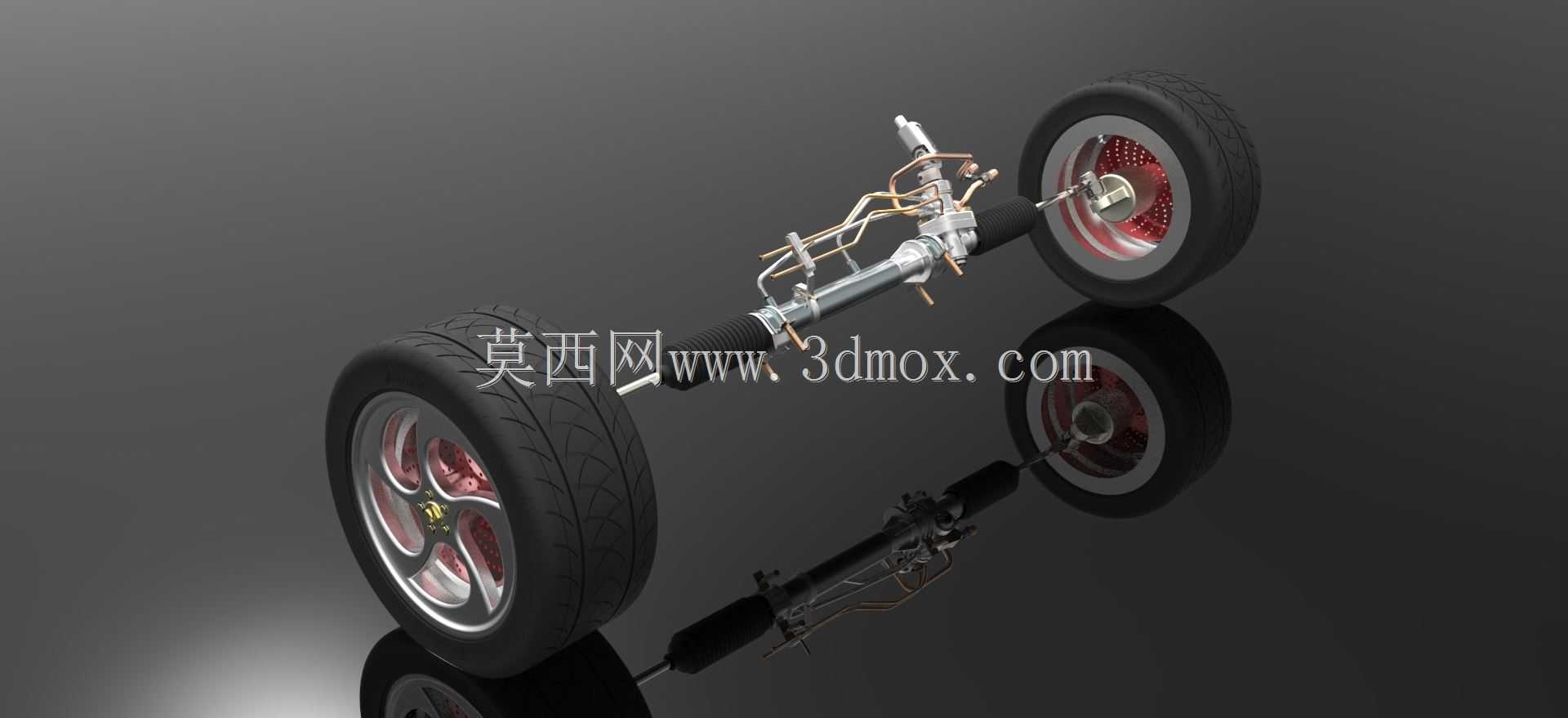

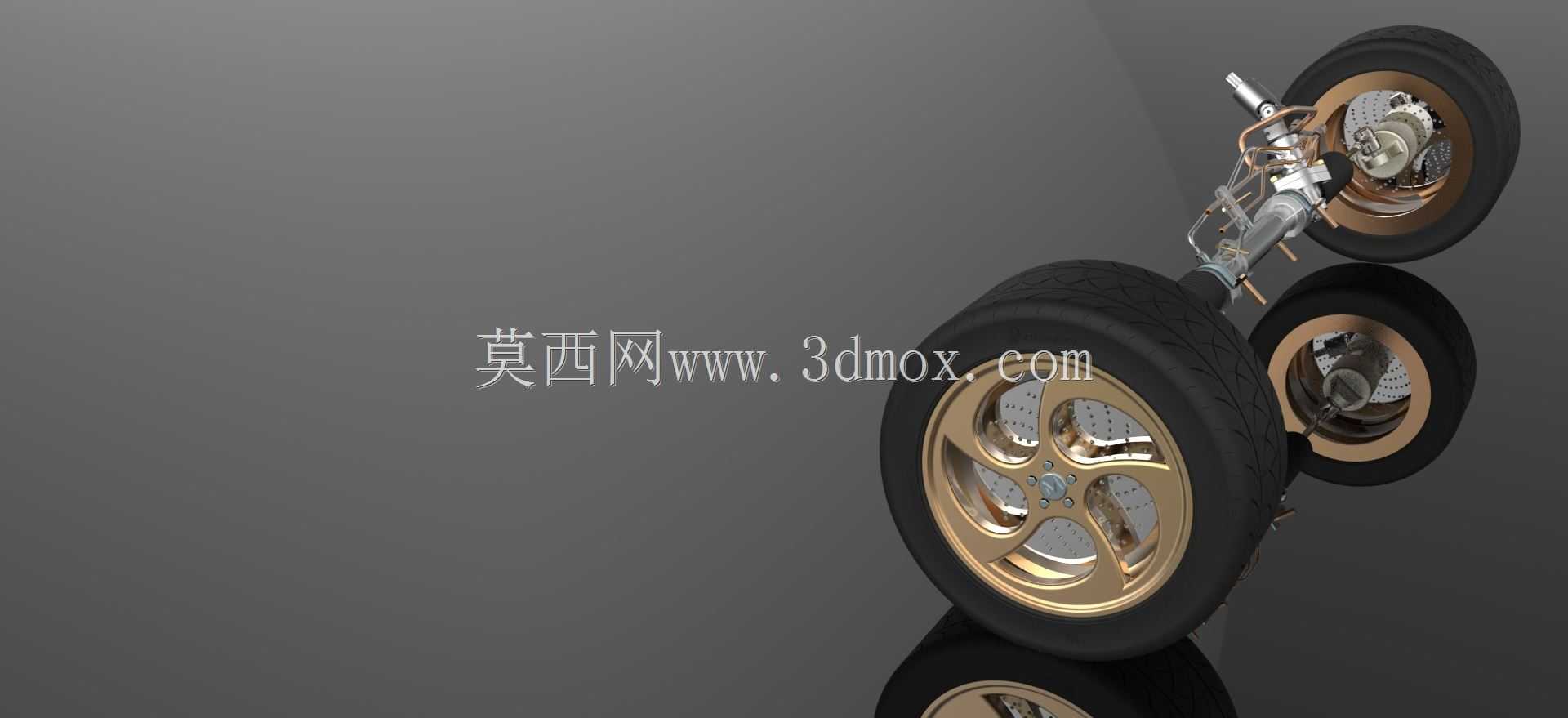

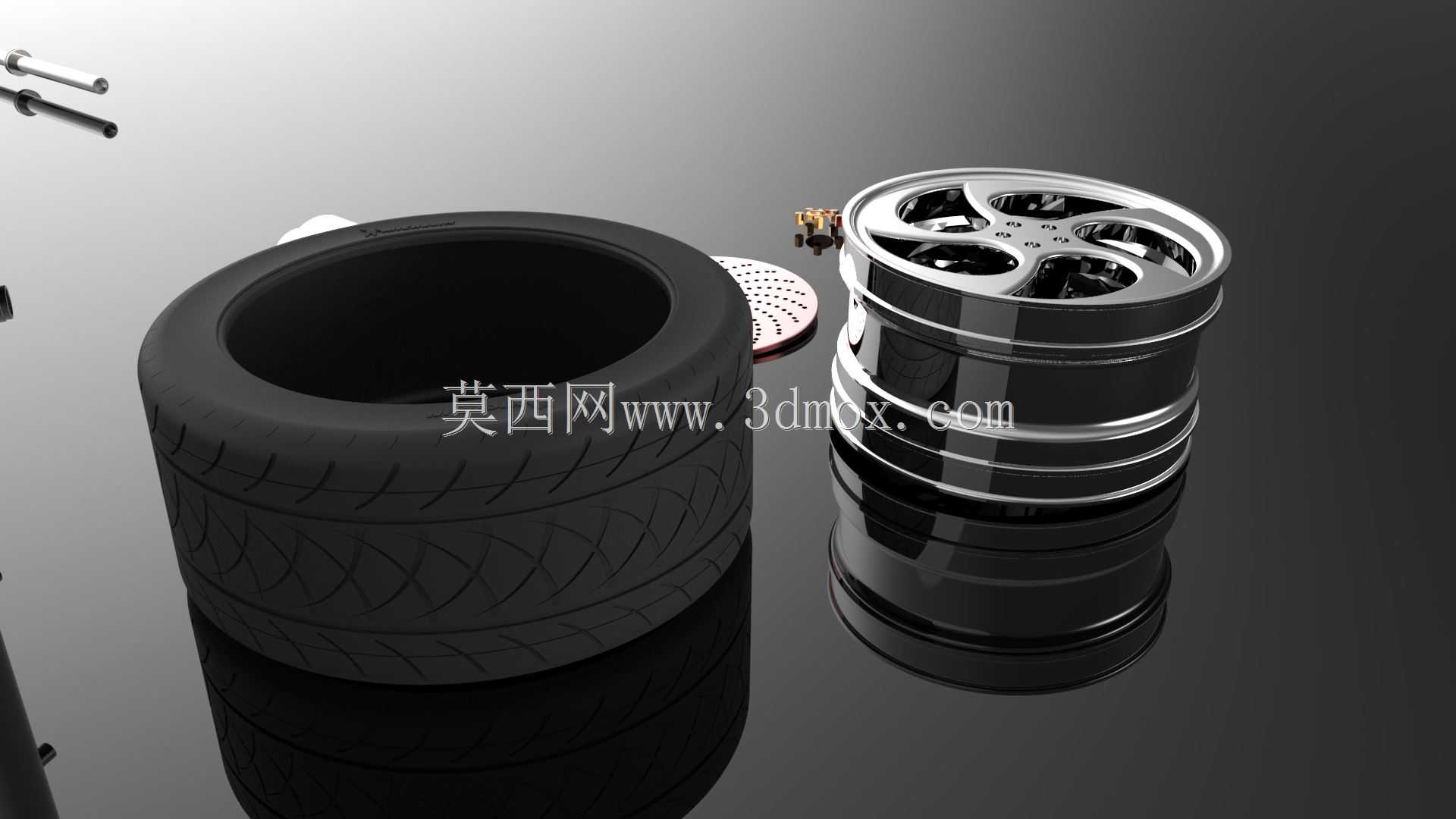

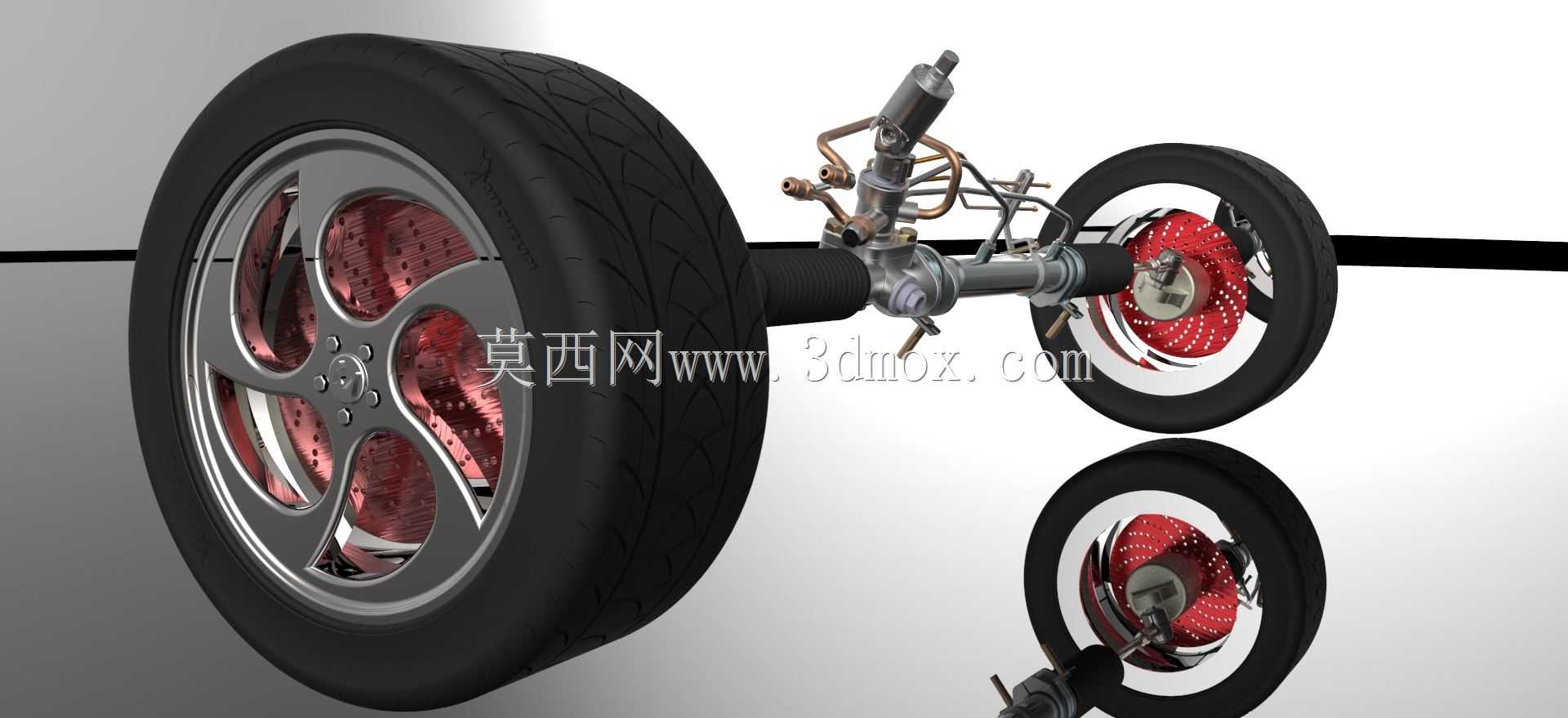

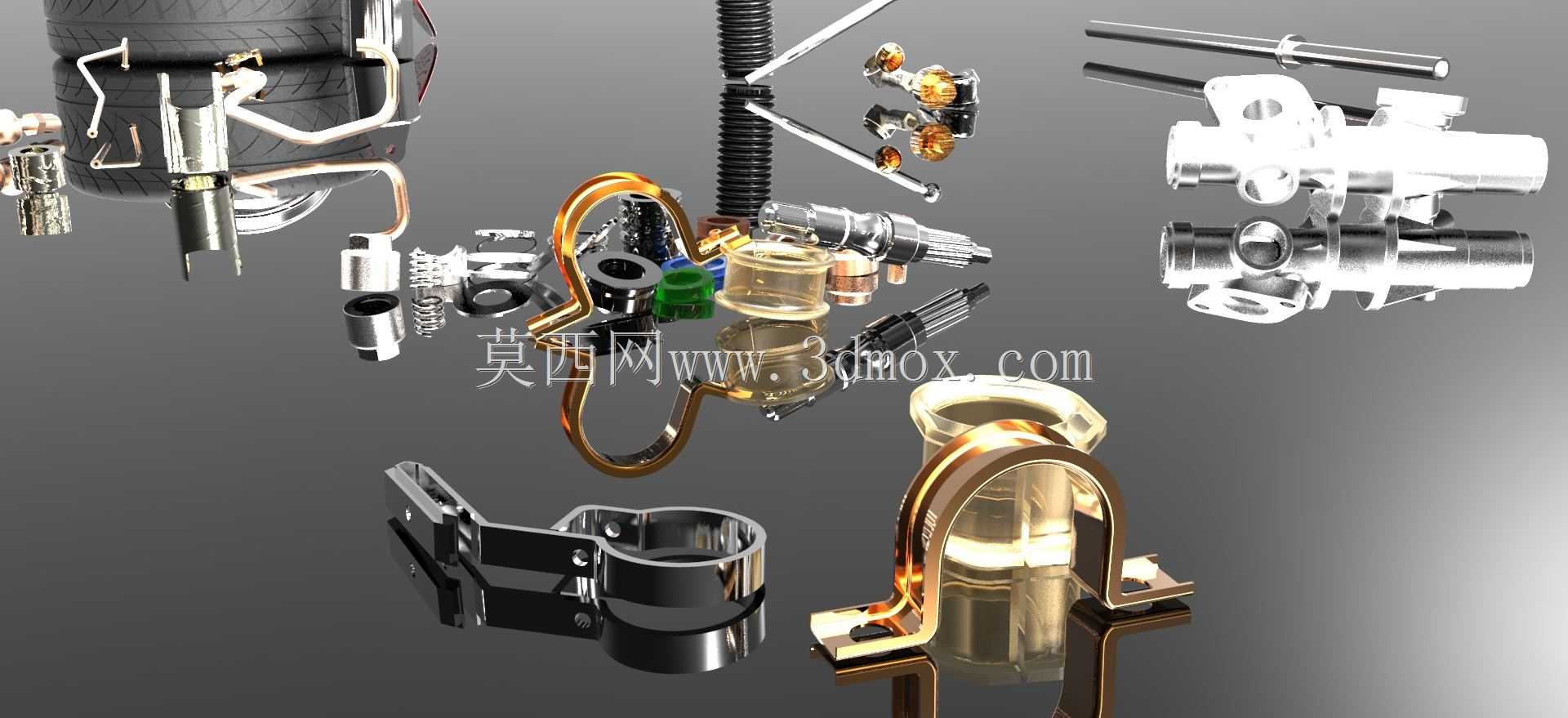

这套动力转向总成结构，主要应用于乘用车辆的前桥转向系统，承担着承载车身前部载荷、按照驾驶输入传递转向动作、配合悬架系统缓冲路面冲击的核心作用，是整车底盘行驶系统里直接决定操控稳定性与行驶安全性的关键部件。从结构组成来看，总成包含左右两侧的轮毂单元、配套轮胎轮辋组件、转向拉杆机构、动力转向机主体、连接固定支架以及配套的管路接口，所有部件的装配关系完全按照实车安装逻辑搭建，没有冗余的非功能结构。在实际装车场景中，这套总成的安装边界需要匹配前副车架的固定点位，两侧轮毂的轮距参数要和整车设计的轮距公差保持一致，转向节的摆角范围直接决定车辆的最小转弯半径，设计时需要校核转向过程中轮胎与轮罩、悬架摆臂、制动管路之间的运动间隙，避免极限转向位置出现运动干涉。设计过程中，转向机的动力输出端通过横拉杆分别连接左右转向节，将转向机的直线往复运动转化为车轮的偏转动作，相比无助力的机械转向结构，这套动力转向结构能大幅降低驾驶员转动方向盘的操作力，尤其是低速挪车、原地转向的工况下，助力效果的匹配直接影响驾驶手感。轮毂单元集成了轴承安装位、制动盘连接法兰、轮辋固定螺栓孔，设计时需要保证轴承安装位的同轴度公差，避免行驶过程中出现轮毂偏摆、轮胎异常磨损的问题。轮胎部分的模型还原了胎面花纹、轮辋的辐条结构以及内部的制动部件安装空间，能够直观展示轮胎与周边部件的位置关系。转向拉杆的球头结构预留了调整余量，可通过改变拉杆的有效长度调整前轮前束参数，匹配整车四轮定位的参数要求。整个总成的管路接口位置按照实车的助力管路走向布置，能够为后续的管路布置、周边部件避让设计提供直观的参考，在底盘总布置阶段，可直接调用该模型进行间隙校核、装配流程模拟，减少后续实车验证阶段的结构修改工作量。
