15寸机架式KVM显示抽屉结构设计

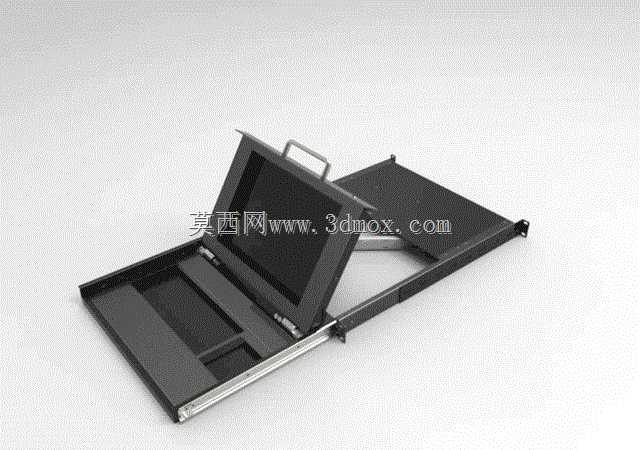

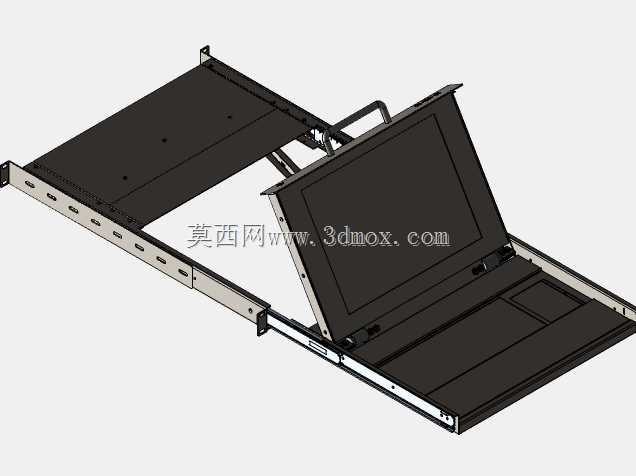

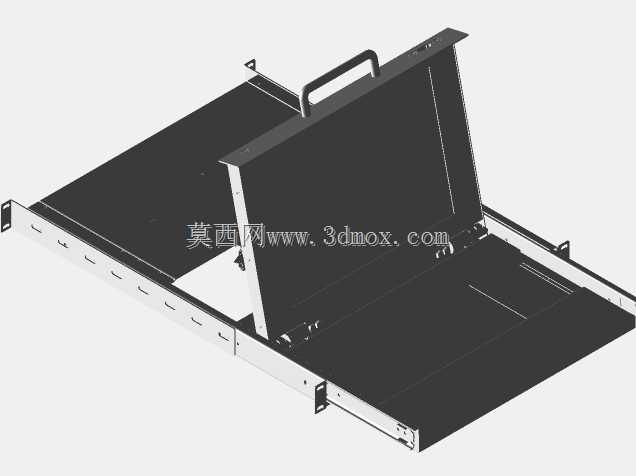

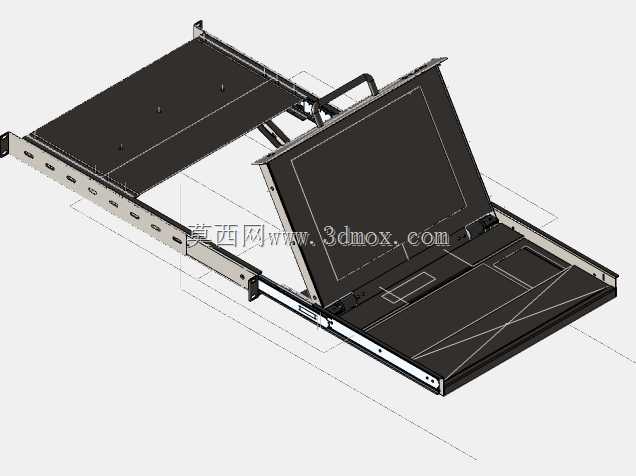

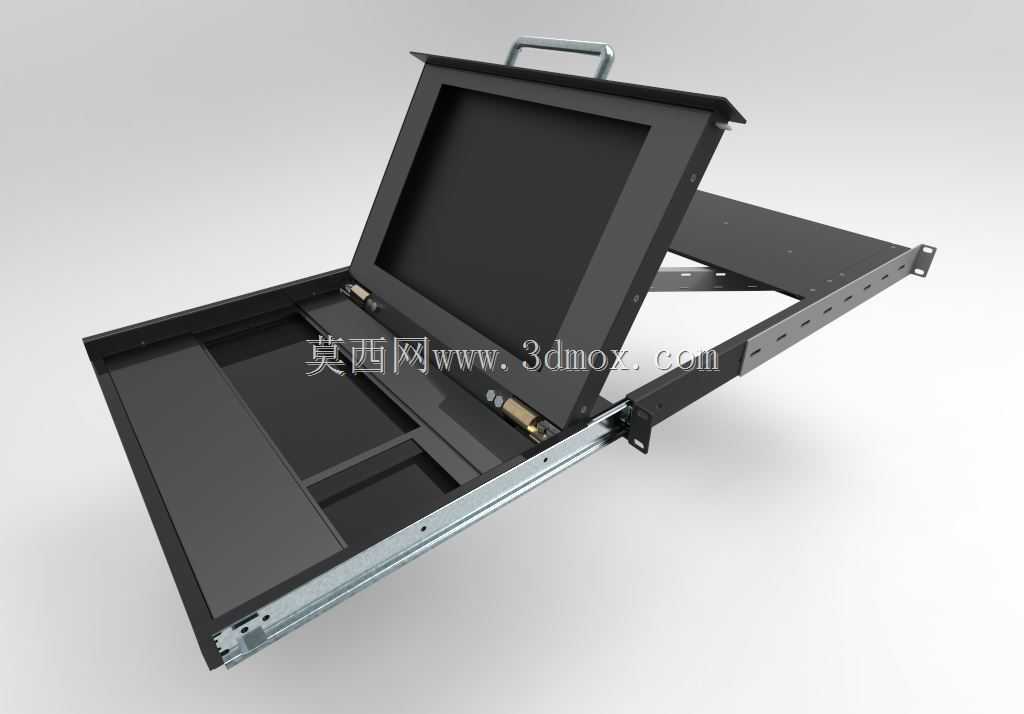

在标准19英寸服务器机柜的运维场景中，机架式KVM显示抽屉是高密度机房管控多台服务器的核心外设，无需为每台服务器单独配置显示器、键盘、鼠标，仅通过单台抽拉式设备即可完成整柜数十台服务器的切换操作，大幅节省机柜内部的U位空间，同时避免机房内外设杂乱布线的问题。这款15寸规格的KVM显示抽屉，整体采用标准1U机架安装尺寸设计，完全适配通用19英寸机柜的立柱安装孔位，抽拉行程经过精准校核，拉出后显示模块可向上翻折至适合运维人员坐姿操作的角度，推回机柜时可完全收纳至1U高度范围内，不会与机柜内上下层的服务器、交换机等设备产生干涉。结构设计上，抽屉主体采用高强度冷轧钢板折弯成型，侧边配置重载三节滚珠导轨，保证抽拉过程顺滑无卡顿，同时可承受显示模块、键盘模块的整体重量，长期抽拉使用不会出现下垂、卡滞问题；显示模块的翻折转轴处设置阻尼结构，可在0-110度翻折范围内任意角度悬停，适配不同身高运维人员的操作视角，无需额外支撑结构。设备集成显示、键盘、触控鼠标模块于一体，抽拉到位翻开屏幕即可直接操作，推回时屏幕自动贴合键盘区域，表面设置嵌入式提手，方便运维人员快速抽拉操作，前端面板与机柜立柱齐平，不会突出机柜表面影响机房通道通行。从设计逻辑来看，这款结构优先考虑机房高密度部署的空间约束，所有部件的排布都围绕1U安装高度的极限空间做适配，屏幕厚度、键盘按键行程、导轨安装位都经过反复叠代校核，避免各部件在收纳状态下出现干涉；同时兼顾运维操作的人机工程学，翻折角度、键盘操作高度、触控板位置都按照坐姿操作的手臂自然姿态设置，减少长时间运维操作的疲劳感。安装边界方面，设备前后安装挂耳可根据不同机柜的立柱深度做前后微调，适配深度600mm到1200mm的通用服务器机柜，后部预留KVM信号线、电源线的走线空间，推回抽屉时线缆可随导轨同步弯折收纳，不会出现线缆挤压、拉扯导致的接触不良问题。在实际机房应用中，这类设备通常部署在机柜的中部U位，方便运维人员站立或坐姿操作，无需额外外接显示设备即可完成服务器BIOS设置、系统调试、故障排查等操作，相比外置KVM切换器加独立显示器的方案，可节省至少3U的机柜空间，同时减少机房外设的数量，降低布线复杂度，提升机房整体的整洁度与运维效率。
