自调式快速夹持钳结构设计

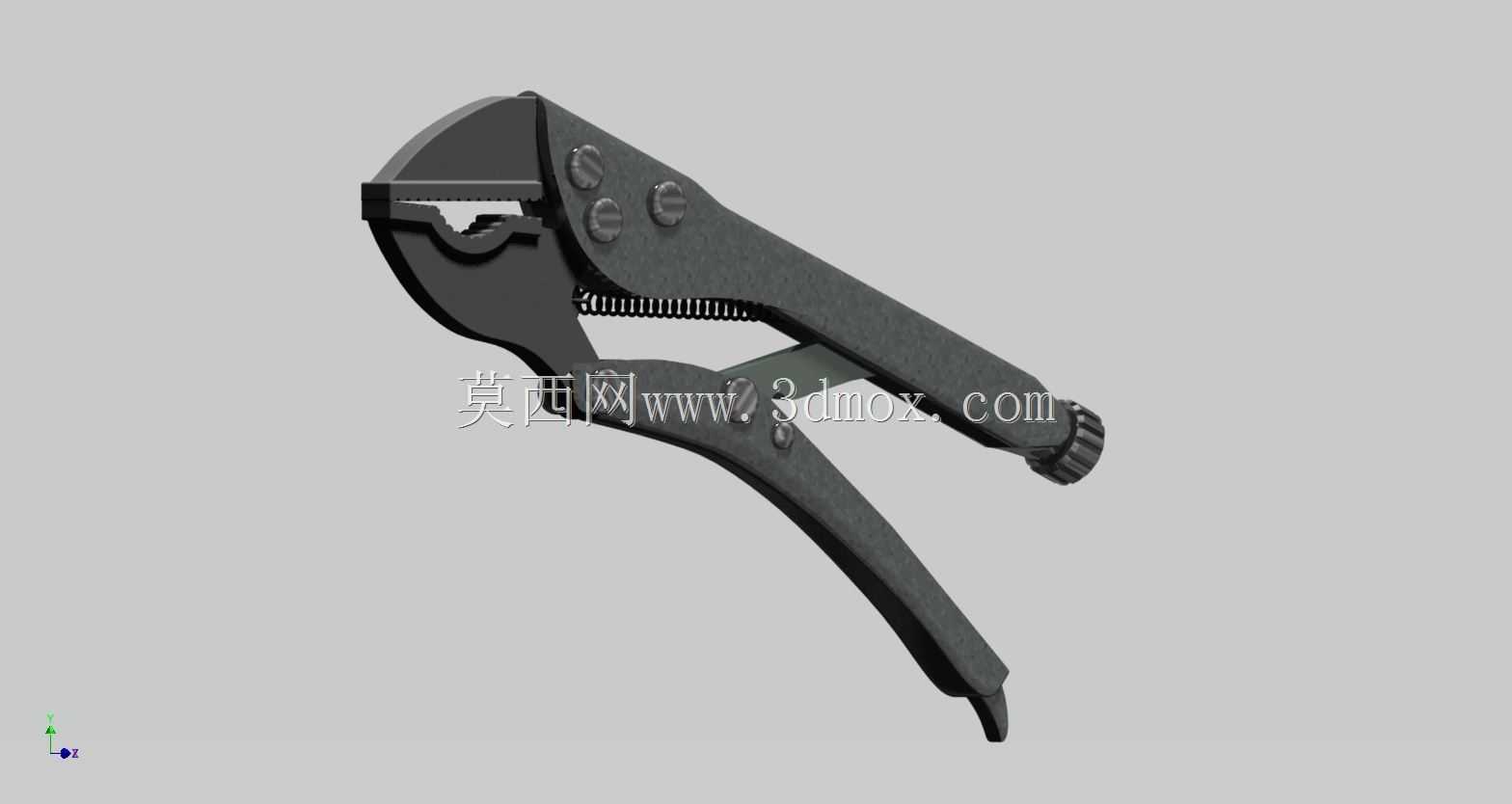

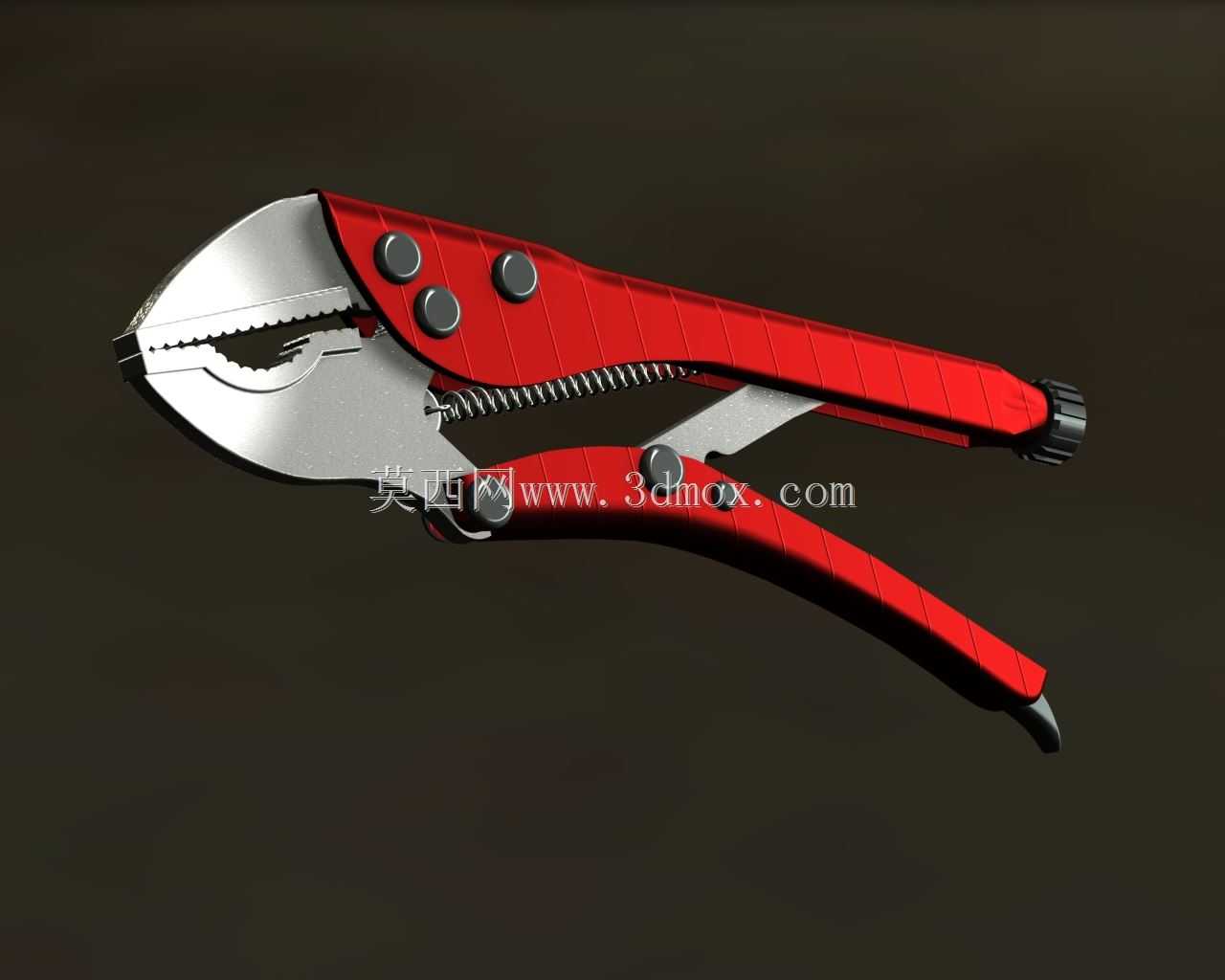

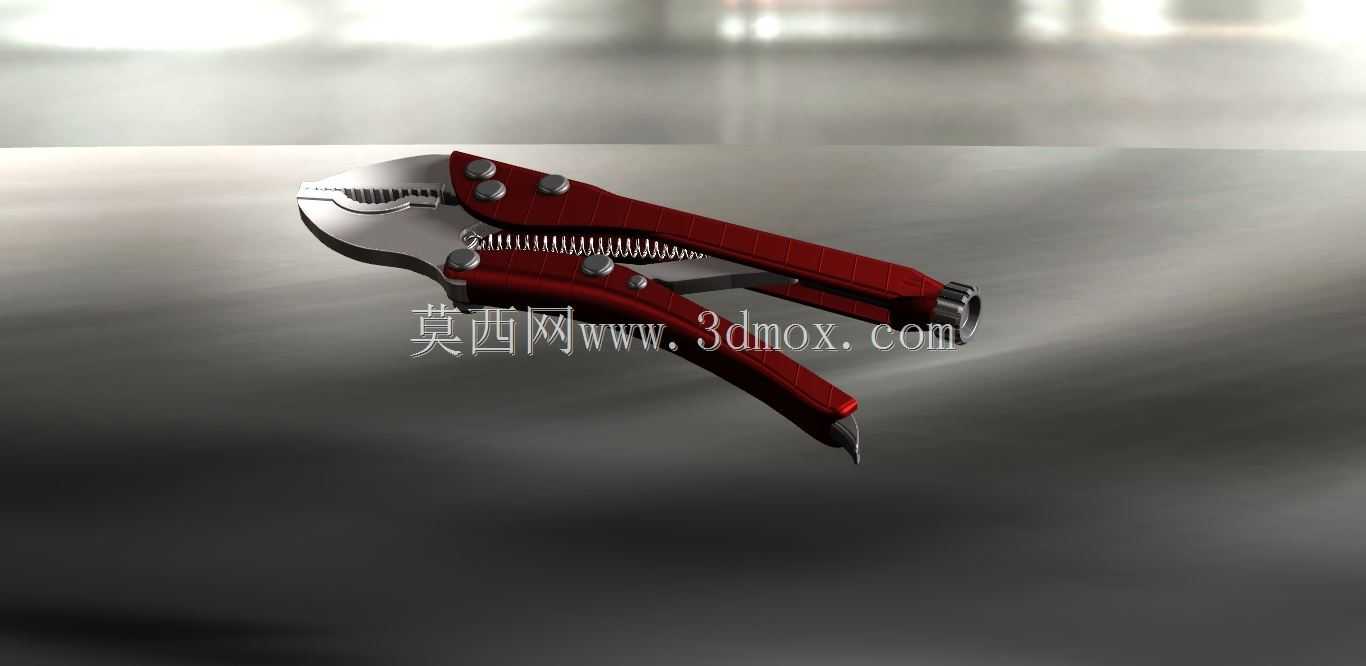

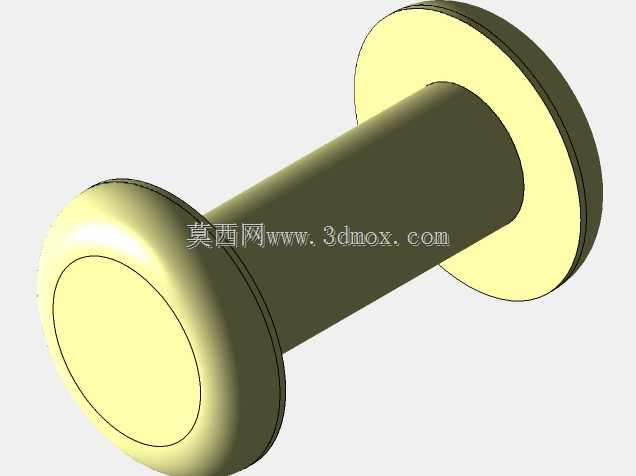

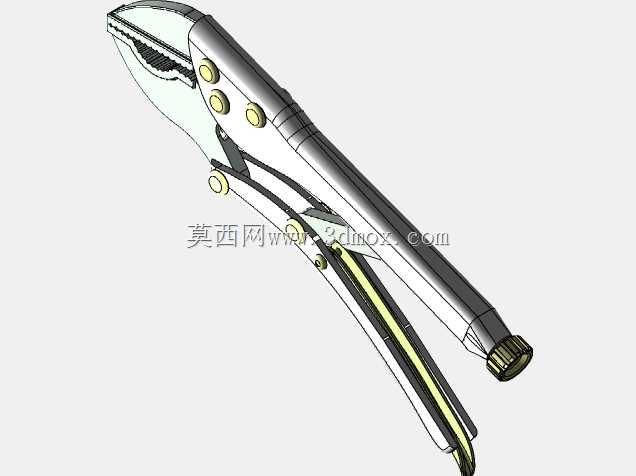

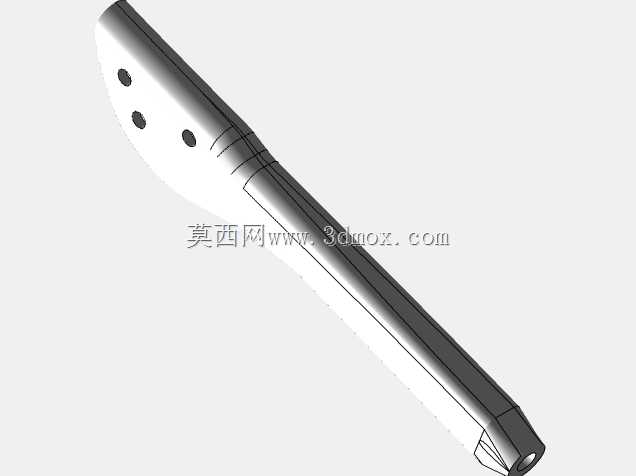

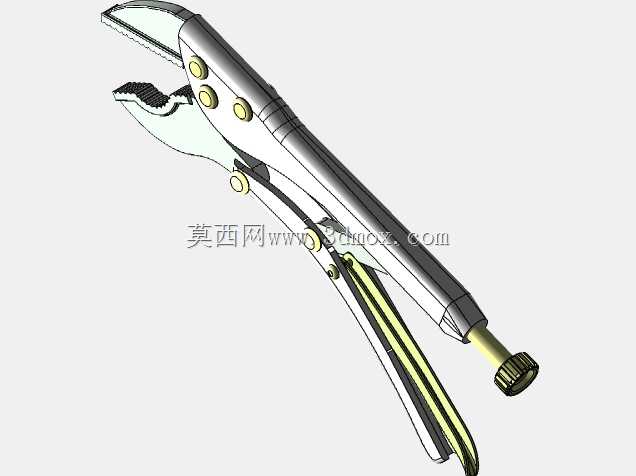

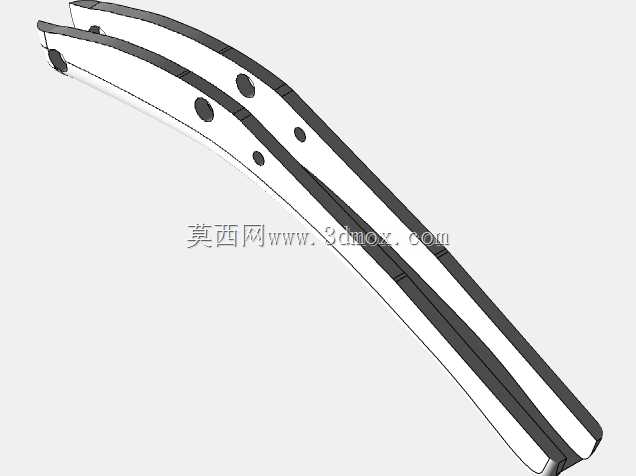

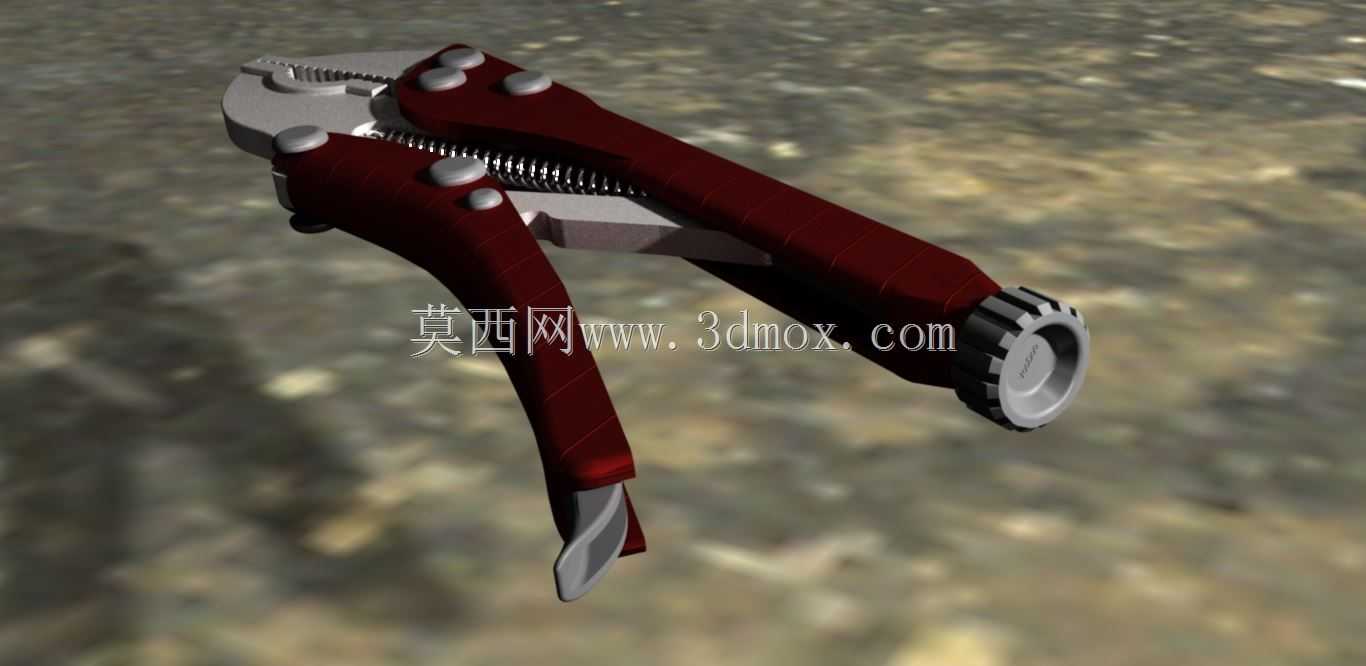

这款夹持钳的结构设计围绕单手操作的快速夹紧需求展开，整体采用杠杆与棘轮齿条组合的施力结构，无需反复调整钳口开合幅度，握持手柄时即可自动适配被夹持工件的厚度，相比普通固定钳口的手钳，在小空间内的装夹操作效率提升明显。钳口部位做了阶梯式齿形设计，不同区段的齿距与齿深做了差异化处理，靠近钳头转轴的区段齿形更深、咬合力更强，适合夹持硬度较高的金属棒料、管件，避免施力时工件滑脱；钳口前段齿形更细密，适合夹持薄壁件、塑料件等易被夹伤的工件，减少装夹过程中对工件表面的压痕损伤。钳身主体采用对称式两片式结构，通过三颗内六角圆柱头螺钉实现钳体的紧固连接，装配时可通过调整螺钉的锁紧力矩控制两片钳身的转动阻尼，避免使用过程中钳身出现旷量，同时也方便后期拆解维护、更换磨损的钳口镶件。手柄部位做了符合人体工学的弧形弯折设计，握持区域的截面为椭圆形，相比直柄结构更贴合手掌的握持曲线，长时间施力操作时可减少手掌局部的压强集中，手柄末端做了圆弧收边处理，避免操作时剐蹭操作人员的手部。尾部的调节旋钮用于控制棘轮齿条的解锁行程，顺时针旋转旋钮时可缩小钳口的最小夹持范围，适配更小尺寸的工件，逆时针旋转时可增大钳口开合量，快速张开钳口取下工件，无需持续按压解锁拨片。从实际应用场景来看，这类夹持钳多用于机加工工序中的工件临时装夹、装配线上的小零件固定、水电安装作业中的管件夹持、维修场景中的零件拆卸夹持，尤其是在需要单手扶住工件、单手操作夹紧的场景下，自调式的结构无需手动调整钳口开度，可大幅降低操作的复杂度。设计过程中对钳身的受力路径做了针对性优化，夹持力从钳口咬合点通过钳身侧板传递到手柄握持区，齿条部位做了加厚处理，避免大夹持力下齿条出现崩齿变形，转轴部位采用了铆接加衬套的结构，减少反复开合过程中的转轴磨损，延长工具的使用寿命。整体外形尺寸控制在单手可完全握持的范围，钳头长度占整体长度的三分之一左右，可伸入深度较浅的狭小空间内完成夹持作业，不会因为钳身过长出现操作干涉。钳身表面做了哑光氧化处理，既可以提升钳体的防锈能力，也能避免操作时反光晃眼，齿形部位做了淬火硬化处理，硬度可满足常规金属件夹持的耐磨需求，不会因为反复咬合出现齿形磨平的问题。
