工业级摇臂钻床结构三维设计作品

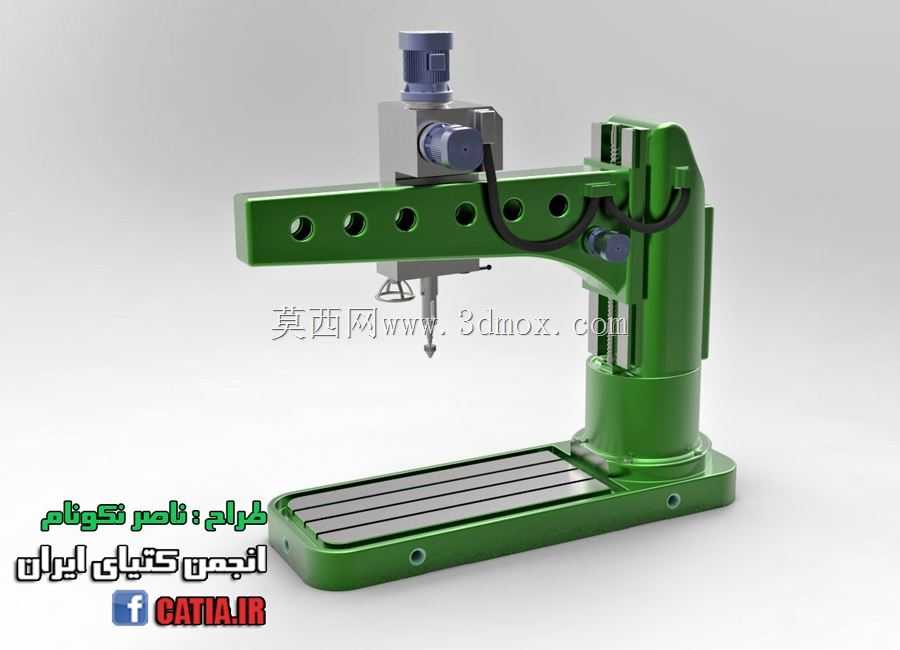

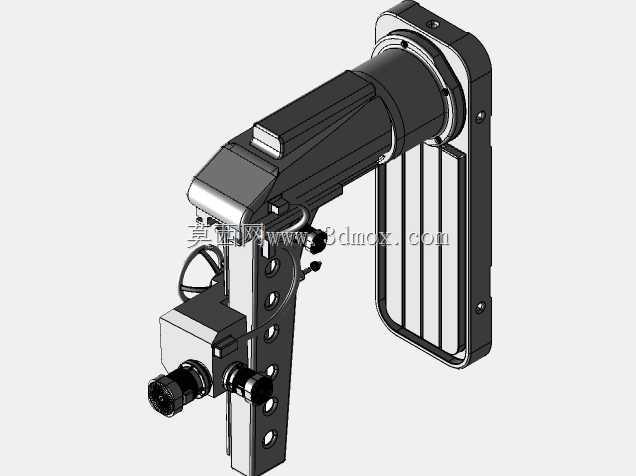

在中小批量机械加工车间、模具制造工段、设备维修班组的日常作业场景里，摇臂钻床是覆盖孔加工工序的核心通用设备，不同于台式钻床的固定作业范围限制，这款摇臂钻的结构设计围绕大尺寸工件的灵活钻削需求展开，能完成不同高度、不同径向位置工件的钻孔、扩孔、铰孔、攻丝等多类加工工序，无需频繁挪动重型工件，大幅降低装夹对位的辅助工时。从结构设计逻辑来看，整套模型完整还原了设备的核心组成：底部采用带T型槽的铸造底座，既承担整台设备的承重与稳定性保障，也可通过T型槽配合压块直接装夹大型工件，底座的安装孔位预留了地脚螺栓固定边界，安装时需保证底座上平面的水平度误差控制在每米0.04mm以内，避免长期运行导致的立柱倾斜、加工精度偏移。立柱部分采用内外柱双层结构设计，内柱与底座刚性连接，外柱可绕内柱做360度回转，摇臂通过升降传动机构沿立柱做上下位移，调整到位后可通过夹紧机构将摇臂与立柱、主轴箱与摇臂双重锁死，避免加工过程中的振动偏移。摇臂上的导轨面经过精度适配设计，主轴箱可沿摇臂水平方向做径向移动，覆盖从立柱中心到摇臂最大行程范围内的所有加工点位，主轴进给机构保留了手动进给与自动进给的结构预留，主轴的转速档位、进给量调节的结构细节都在模型中做了还原，能直观呈现传动路径的布局逻辑。设计过程中充分考虑了实际操作的人机边界，主轴操作手柄的位置、升降控制的布局都符合常规机床的操作习惯，避免操作时的肢体干涉；设备的走线槽、管线排布也做了写实还原，黑色走线沿摇臂与立柱的连接部位布置，既不影响各部件的运动行程，也能对内部线缆起到防护作用。对于结构设计从业者而言，这套模型可作为通用钻床类设备的结构参考，在做车间布局规划、专用钻床改造、工装夹具适配设计时，可直接参照其各部件的运动边界、安装尺寸做干涉校验，避免设计阶段出现行程冲突、装夹空间不足的问题；对于三维建模学习者来说，模型的铸造件圆角处理、钣金护罩的曲面过渡、传动部件的装配关系都具备较高的参考价值，能直观理解大型机床类设备从底座到执行端的层级装配逻辑。实际选型适配时，可根据加工工件的最大高度、最大钻孔直径调整摇臂的有效行程、主轴的功率参数，而这套模型的基础结构框架可直接复用，减少重复建模的工作量。
