带倒角功能的芯管橡胶裁切加工设备

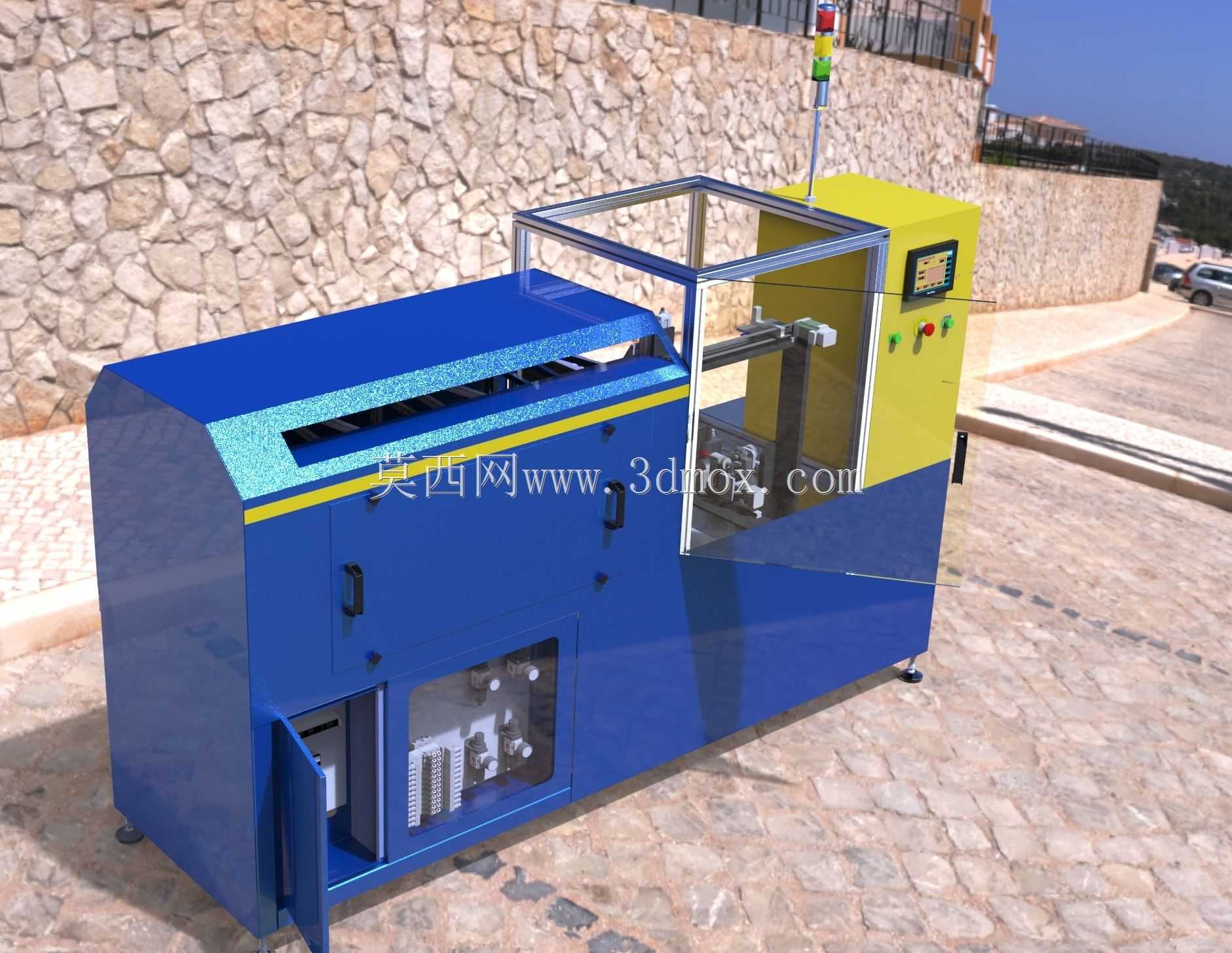

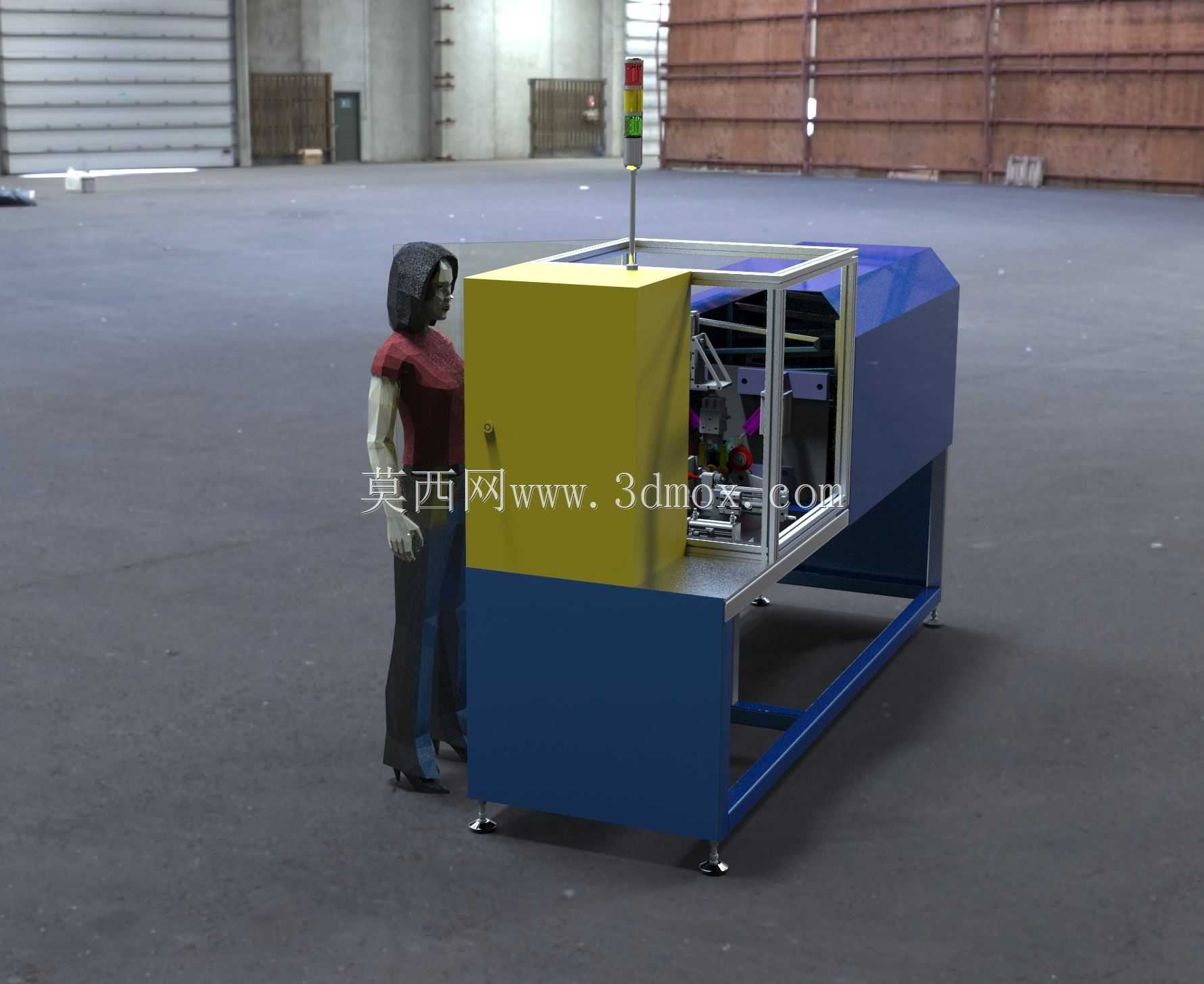

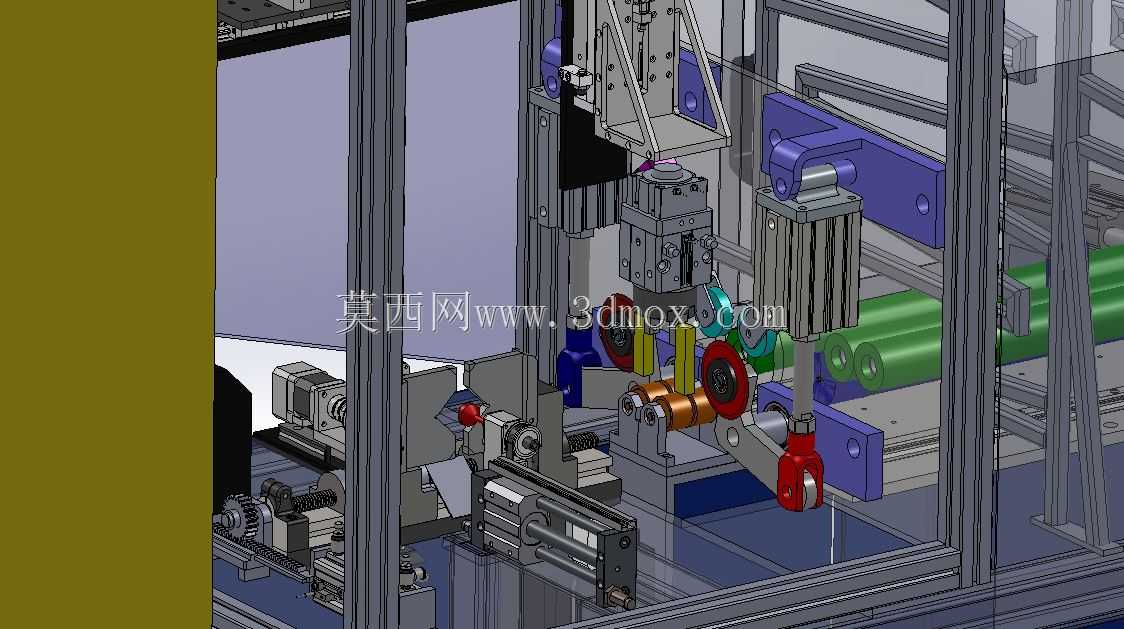

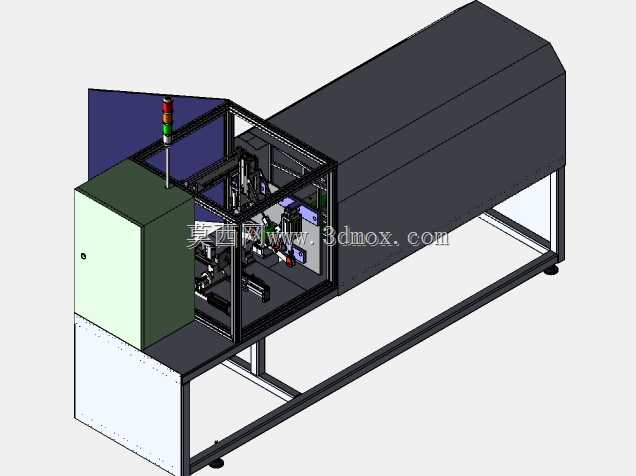

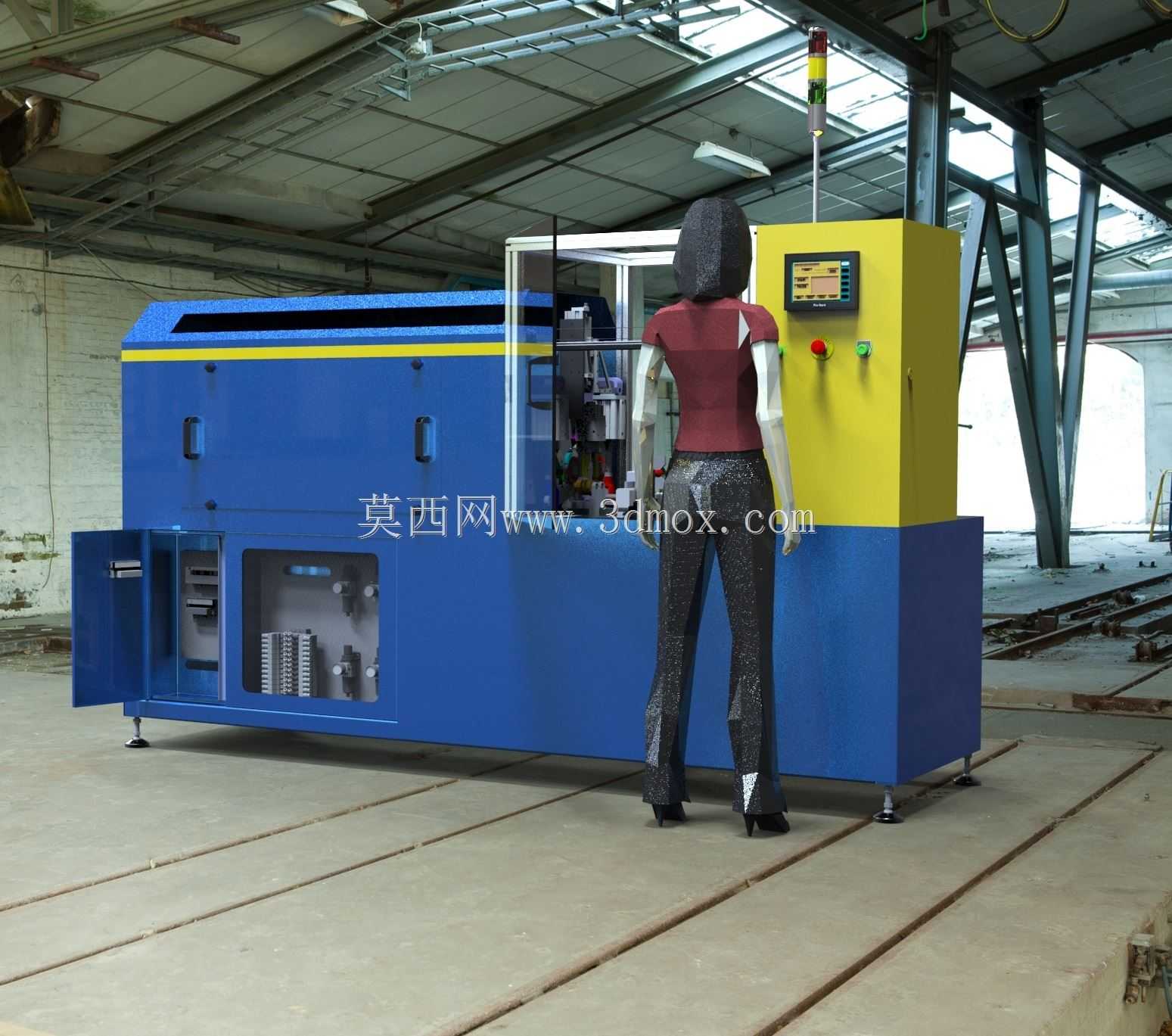

在胶辊生产的前段工序环节，这类芯管橡胶裁切设备是衔接挤出工序与无心磨精加工的核心配套装备，主要面向印刷胶辊、工业输送胶辊、办公设备胶辊的生产场景，解决传统人工裁切橡胶管长度公差大、端面倒角一致性差的痛点。设备整体采用落地式床身布局，左侧为裁切与倒角执行单元的封闭防护腔体，右侧为电控与人机操作工位，整机安装时需预留前方1.2米的操作维护空间、后侧0.8米的电气检修通道，底部配置可调式支撑脚杯，可适配车间硬化地坪的水平度调整，无需额外预埋安装基础，移位调整便捷。从功能实现逻辑来看，设备可完成定长送料、双端同步倒角、裁切卸料的连续作业流程：送料机构采用伺服驱动的滚轮夹持结构，可适配内嵌铝管的橡胶辊坯送进，送料长度公差可控制在±0.2mm范围内，满足后续无心磨加工的余量预留要求；双端倒角工位采用浮动式刀头结构，可适配不同直径规格的辊坯端面倒角作业，避免硬接触导致的橡胶端面撕裂问题；裁切单元采用高速无齿锯片配合压料固定结构，裁切过程中橡胶管无轴向窜动，切口平整无飞边。设计阶段重点考量了橡胶加工的工况特性：床身主体采用加厚钢板焊接结构，内部增设加强筋板，抵消裁切作业产生的振动，保证长周期运行的精度稳定性；裁切与倒角工位设置透明安全防护门，配套门磁安全联锁，防护门开启时设备自动切断执行单元动力，避免作业安全风险；操作侧设置的触控人机界面可直接输入裁切长度、倒角角度、送料速度等参数，换型时无需调整机械限位，仅通过参数设置即可适配不同规格的芯管橡胶辊坯加工。设备下部预留了碎屑收集腔体，裁切产生的橡胶碎屑可通过腔体斜面汇集至抽尘接口，配套车间集中除尘系统即可实现作业过程的碎屑清理，避免碎屑堆积影响运动部件的运行寿命。电气控制单元集成在右侧的立式柜体内，顶部设置三色状态警示灯，可直观显示设备运行、待机、故障状态，方便车间现场的人员巡检。这类设备的应用，可将传统单工位人工裁切倒角的作业效率提升4倍以上，同时大幅降低人工操作带来的品质波动，适配中小批量多规格的胶辊生产加工需求。
