Perifleks挠性联轴器结构设计

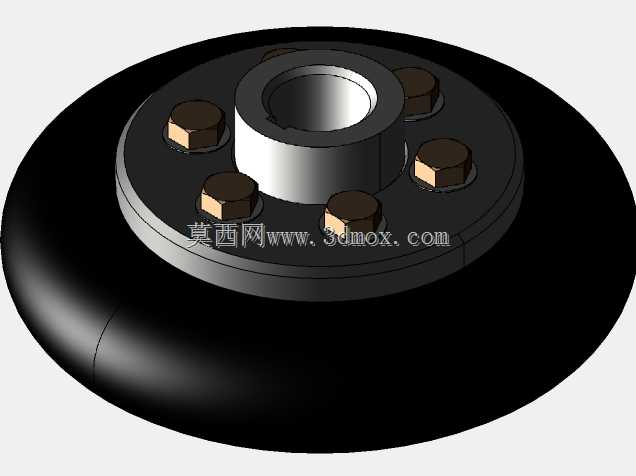

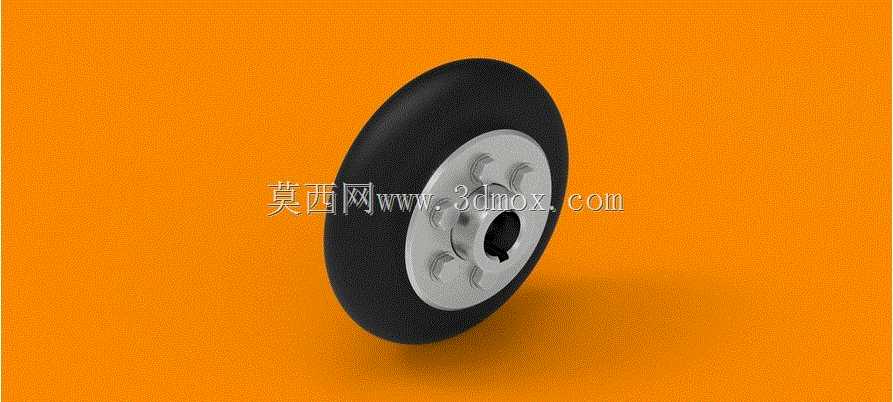

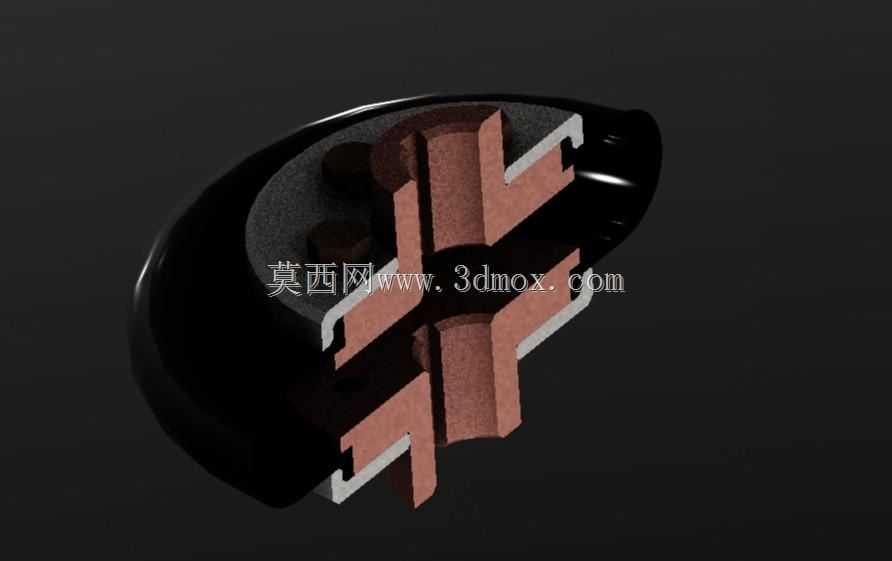

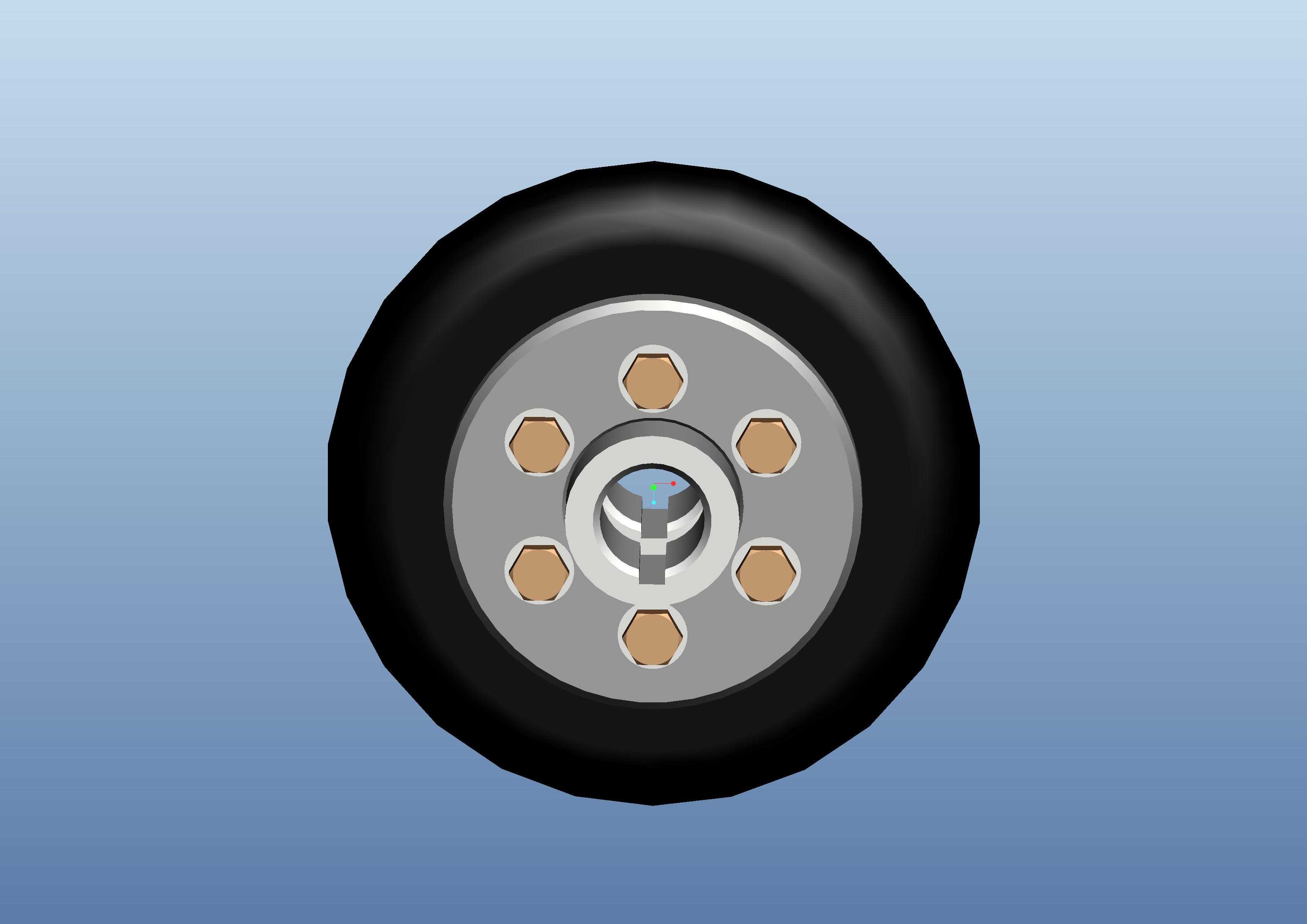

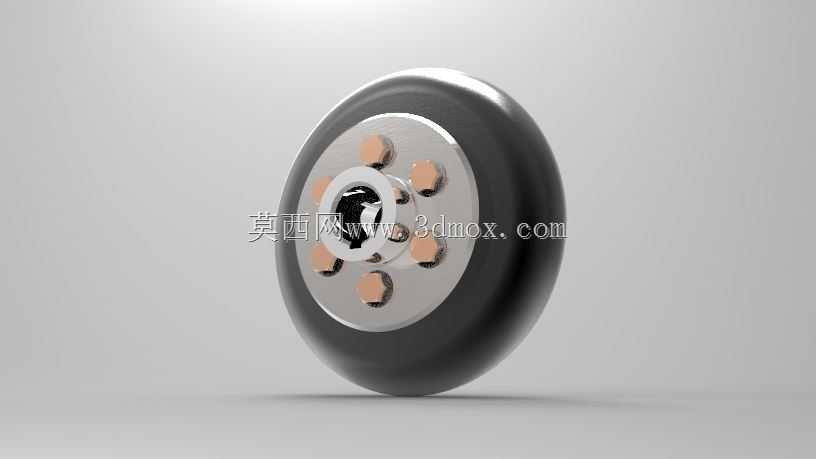

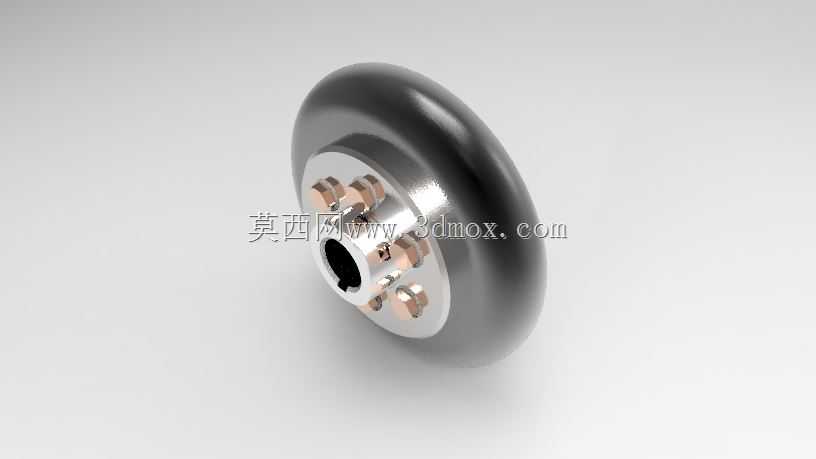

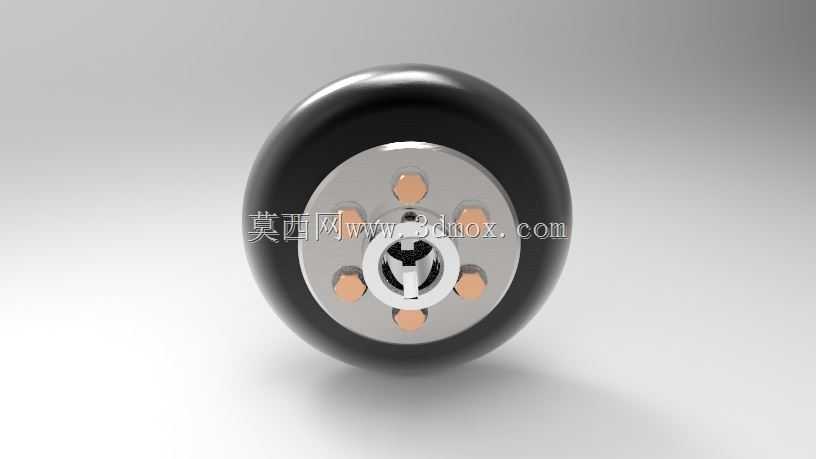

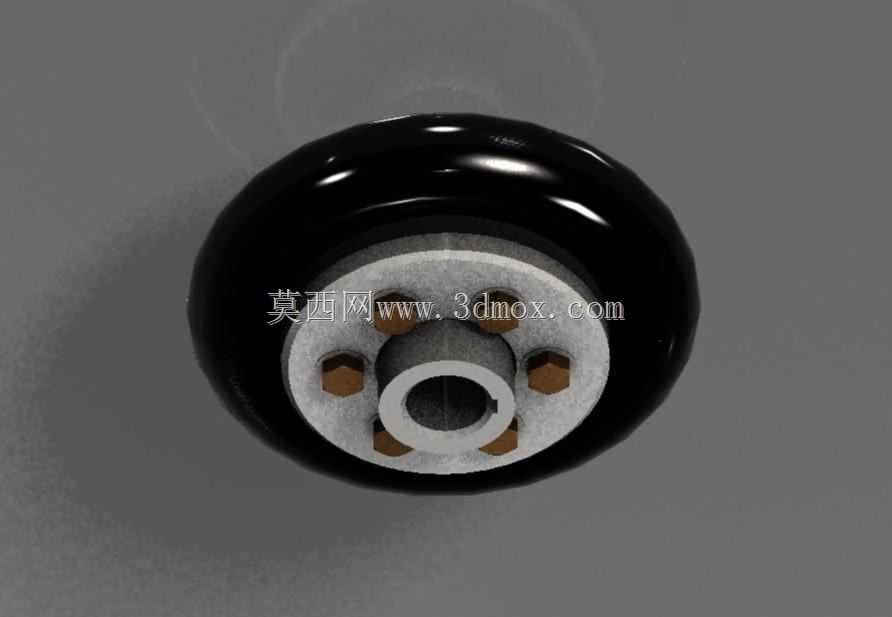

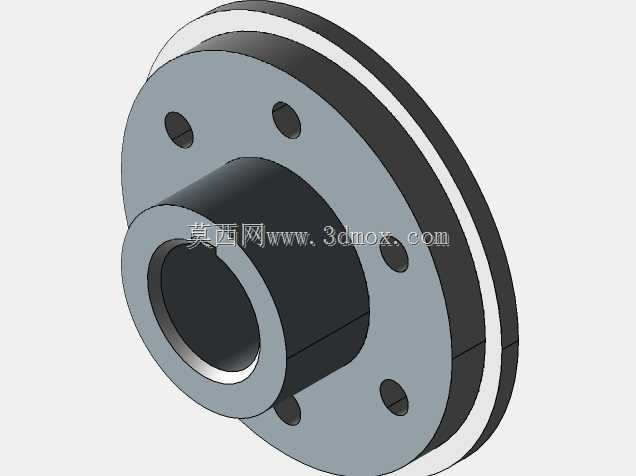

在各类工业传动系统中，原动机与工作机之间的轴系连接始终是影响设备运行稳定性的核心环节，由于加工装配误差、负载冲击、运行温升带来的轴系形变、两轴对中偏差是无法完全消除的，刚性联轴器无法适配这类存在偏移的工况，挠性联轴器正是为解决这类传动痛点设计的连接部件。这款挠性联轴器在结构上采用了弹性体与金属轮毂组合的形式，外侧的黑色弹性环采用耐油耐磨的弹性材质，既可以在两轴存在径向、角向、轴向偏移时通过自身形变补偿偏差，避免轴系因强制对中产生额外的附加弯矩，保护轴承、密封等易损部件，还能在负载启动、正反转切换、冲击载荷出现时吸收振动能量，降低传动系统的冲击噪音，延长整套设备的维护周期。金属轮毂部分采用了带键槽的轴孔设计，键槽的尺寸公差按照通用传动配合标准设定，能够与常规的电机输出轴、减速器输入轴实现可靠配合，传递额定扭矩时不会出现打滑、滚键的问题；轮毂上的爪型结构与弹性环内侧的凹槽完全嵌合，扭矩传递过程中载荷均匀分布在每个接触齿面，避免局部应力集中导致的部件过早失效。在实际选型应用中，这类挠性联轴器常被用在中小型风机、水泵、输送设备、轻工机械的传动环节，这类设备往往安装空间紧凑，现场对中调整精度有限，且运行过程中存在一定的负载波动，这款联轴器的径向尺寸控制紧凑，轴向安装长度较短，不需要预留过大的安装空间，安装时仅需要将两端轴孔分别套入对应轴段，拧紧轴端紧固螺钉即可完成装配，后期维护时如果弹性件出现磨损，不需要完全拆卸两端的设备轴系，就可以快速更换弹性环，大幅降低停机维护的时间成本。设计这类联轴器的三维模型时，需要重点关注弹性环与金属轮毂的配合间隙，间隙过大会导致传动回程误差，影响传动精度，间隙过小则会导致装配困难，弹性件无法正常发挥补偿偏移的作用；轴孔的键槽位置需要与轮毂爪部的位置做对应动平衡校正，避免联轴器高速旋转时出现偏心振动，通常这类结构的联轴器适用的工作转速范围覆盖多数通用工业设备的运行转速区间，能够适配绝大多数常规工业传动场景的连接需求。在安装边界上，需要注意预留足够的径向操作空间用于弹性件的更换，轴向方向要预留一定的窜动间隙，避免轴系热胀冷缩时对联轴器产生额外的轴向推力，装配前需要确认两端轴的轴径公差、键槽尺寸与联轴器轴孔参数匹配，避免强行装配导致的部件变形。
