工业通讯用交换机控制面板结构设计

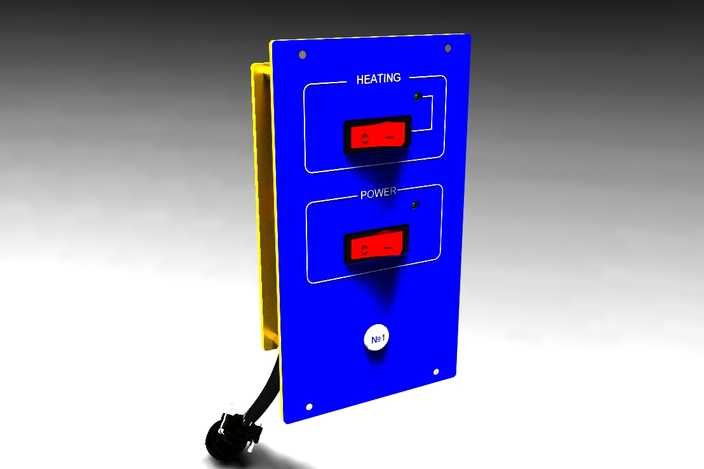

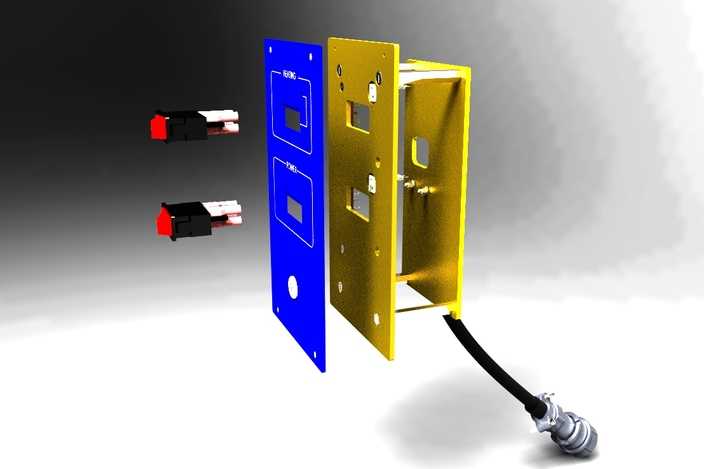

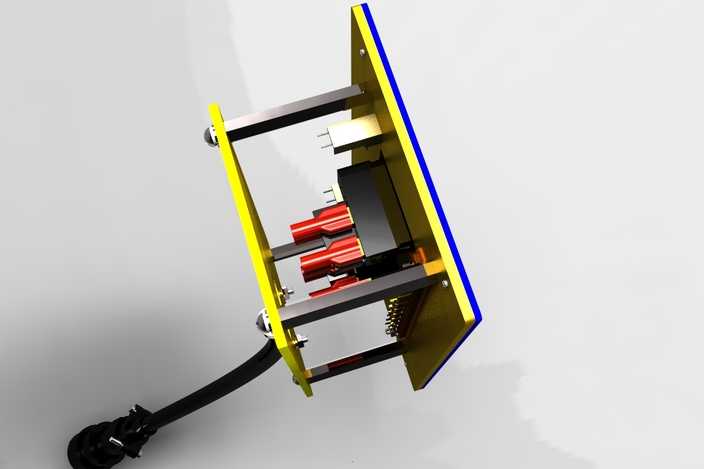

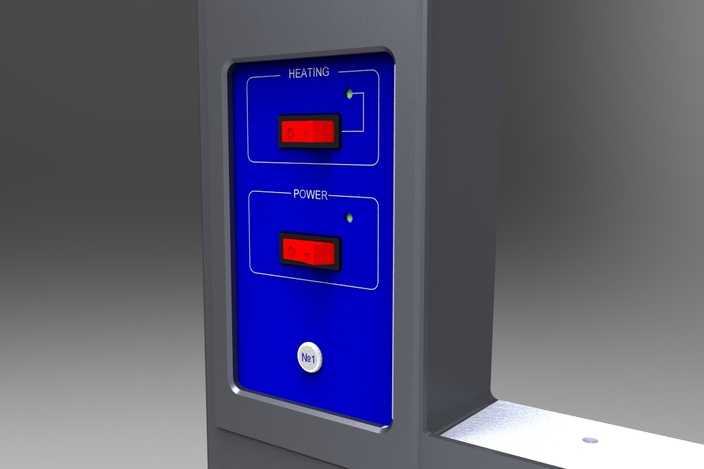

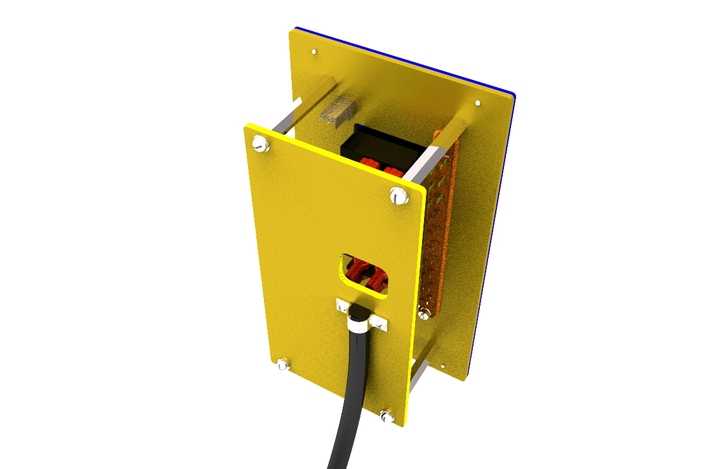

本作品为工业通讯交换机配套的控制面板三维设计，建模阶段采用自顶向下的设计思路，先完成整体装配空间的基准搭建，再拆分各个独立零件进行细节建模。首先构建的是双层钣金壳体结构，外层蓝色安装面板与内层金色防护壳体分别独立建模，钣金件的折弯圆角、安装孔位、定位卡扣槽均按照实际钣金加工工艺参数设置，所有安装孔的孔径、孔距严格匹配工业交换机的通用安装标准，面板上预留的方形端口开孔尺寸完全适配常规RJ45通讯接口与状态指示灯的安装需求，面板下方的圆形开孔为接地端子预留安装位置。内层金色壳体采用折弯围合结构，侧壁预留的穿线孔与航空插头安装位精准对位，壳体上的定位凸点与外层面板的卡扣槽一一对应，保证装配时无需额外紧固件即可实现初步定位。模型中包含的两个黑色电气接插件为端口模块，建模时还原了接插件的插接头、卡扣结构与引脚定位特征，接插件与面板开孔的配合间隙控制在合理公差范围内，保证实际装配时可顺利卡入到位。尾部的航空插头与连接线缆采用柔性建模思路，还原了线缆的自然弯曲形态与插头的锁紧螺纹、连接法兰结构，材质渲染阶段针对不同零件赋予对应材质：钣金面板分别赋予蓝色喷塑金属与金色阳极氧化金属材质，还原工业钣金件的表面哑光质感与细微颗粒纹理，电气接插件赋予黑色阻燃塑料材质，接插件上的标识区域赋予白色印刷标识材质，航空插头赋予哑光镀铬金属材质，连接线缆赋予黑色橡胶材质，渲染时采用工作室柔光环境，通过光影对比突出钣金件的折弯棱角与装配层次，清晰展示各个零件的装配关系与结构细节。整个模型的装配逻辑完全遵循实际产品的装配流程，从内层壳体的元器件安装，到外层面板的卡扣固定，再到尾部线缆的连接锁紧，每一步的装配干涉都经过校验，不存在结构冲突，可直接用于生产前的结构验证与装配工艺参考。
