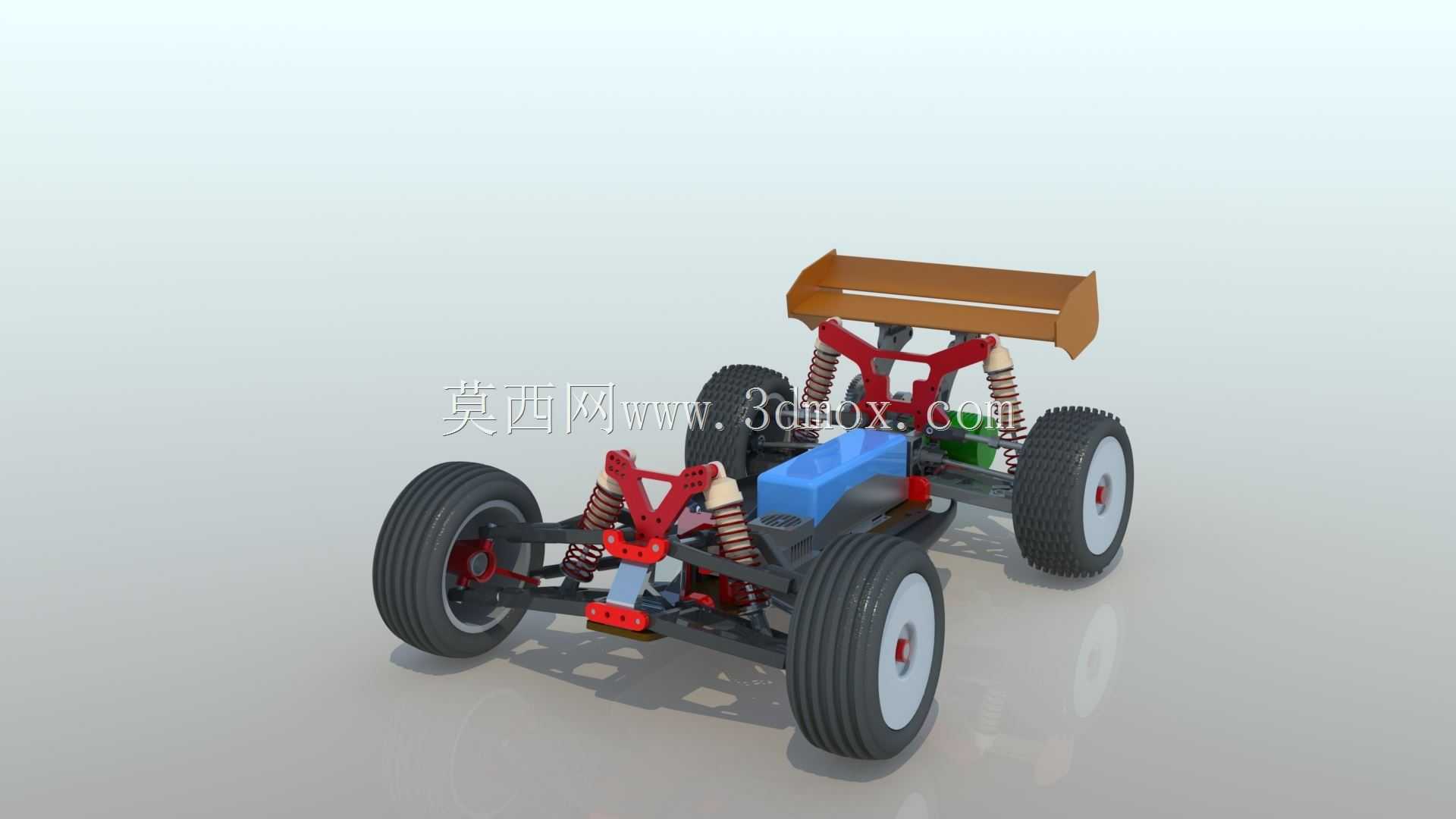

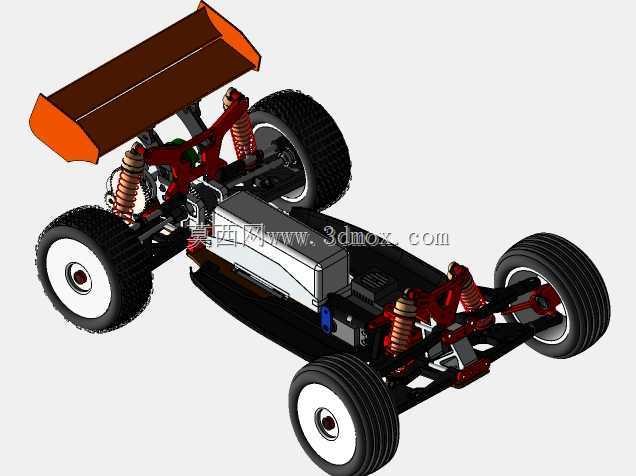

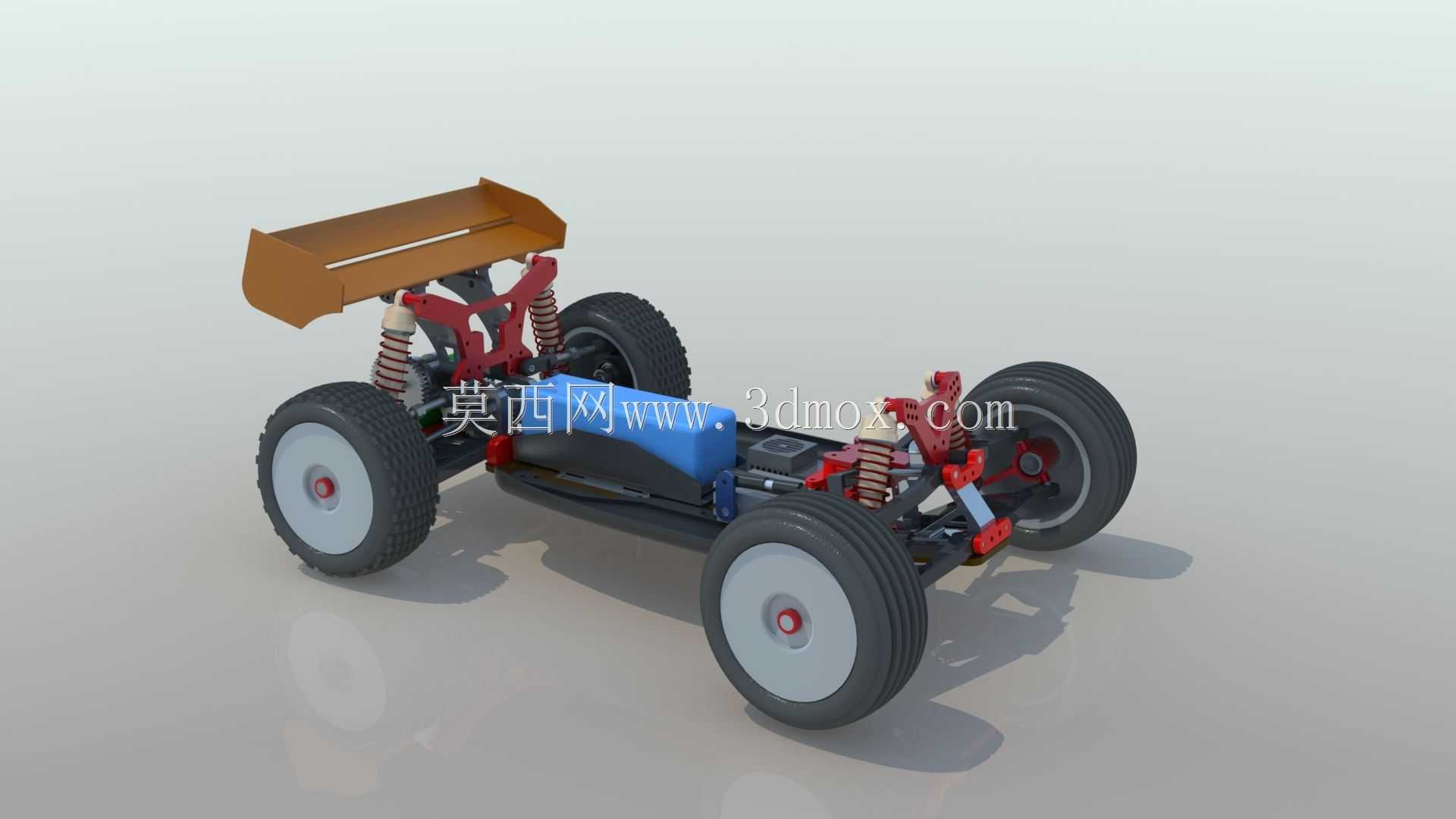

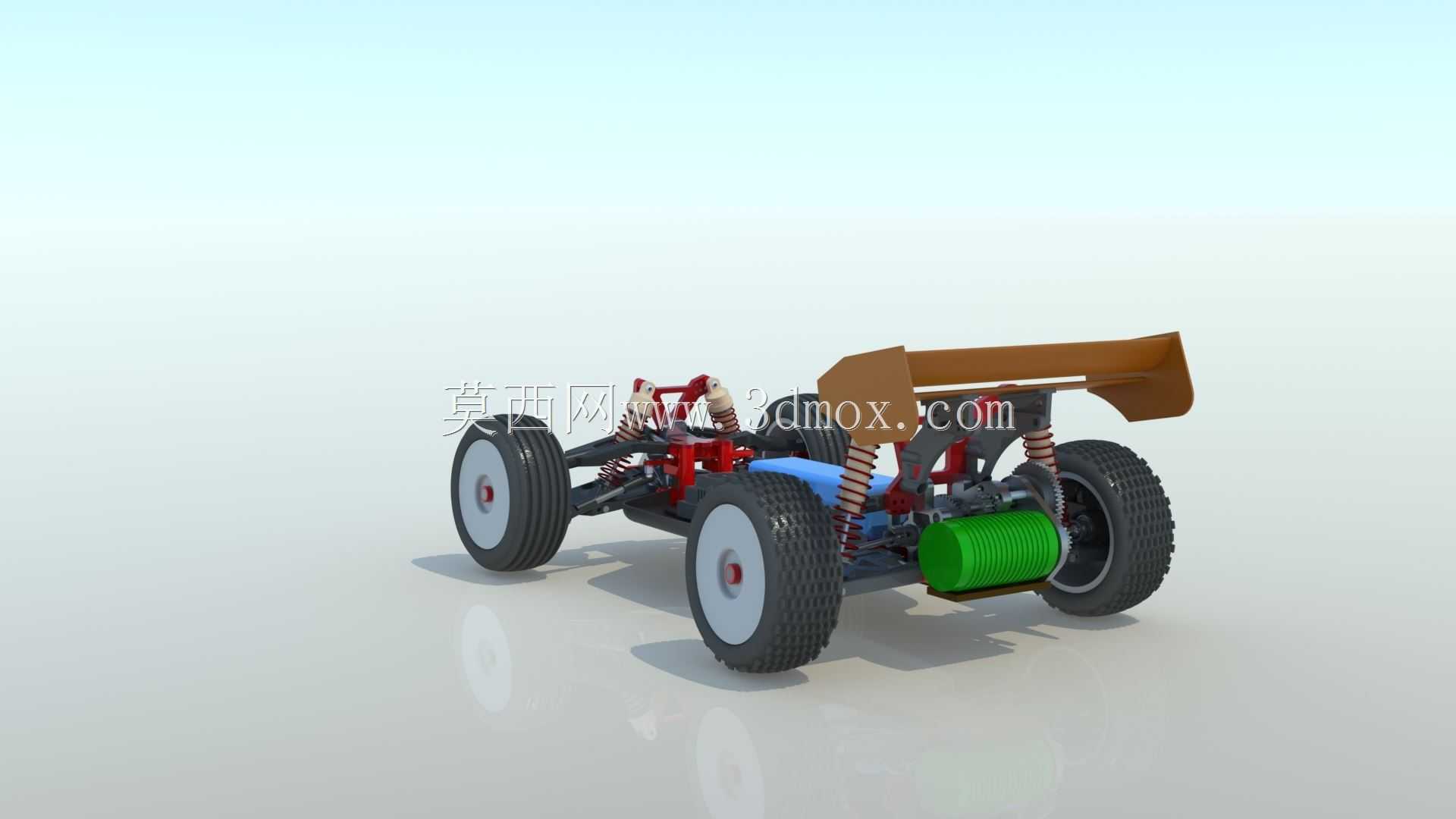

1/8比例4x2无刷遥控越野车架结构设计

这款1/8比例的4x2无刷遥控越野车，核心定位是户外非铺装路面的竞速与越野穿越场景，可适配专业模型赛事、爱好者户外休闲操控、青少年机械结构科普教学等多个使用场景，其结构设计充分考虑了越野工况下的抗冲击性与动力传递效率。从设计思路来看，整车悬浮部分参考成熟越野车型的结构逻辑做适配优化，既保留了成熟结构的可靠性，又针对无刷动力的大扭矩输出特性做了局部加强，避免大油门起步、飞坡落地时的结构形变失效。底盘部分采用定制化的平板式布局，将动力单元、电控组件、转向机构沿底盘中轴线对称排布，尽可能降低整车重心，减少高速过弯时的侧倾幅度，同时前后箱结构做了分舱设计，将接收机电调等电控元件与传动、转向的运动部件做物理分隔，避免运动过程中杂物剐蹭线路引发故障。功能特性上，整车采用四轮独立悬架结构，每侧悬架配备大行程螺旋弹簧配合液压阻尼结构，可在飞坡落地、碾压碎石路面时充分吸收冲击能量，减少传递到底盘与电控部件的震动；后轮采用直桥驱动结构，匹配大扭矩无刷动力单元，动力传递路径短、传动损耗低，起步加速时可获得更直接的动力响应，前轮转向组采用大转角设计，转向拉杆做了加粗处理，在复杂路面转向时可承受更大的侧向冲击力，避免转向机构形变导致的操控虚位。安装边界方面，整车底盘预留了标准尺寸的舵机、电调、电池安装位，可适配市场主流规格的标准模型配件，电池仓可容纳常规尺寸的2S-4S锂电池，悬架上下摆臂的安装孔位做了等距标准化设计，后期维护更换配件时无需额外打孔修改，前后轮的轮距、轴距参数符合1/8比例越野模型的通用赛事规格，可直接适配同规格的越野轮胎、车壳等升级配件。实际使用中，这套结构可应对砂石路、土坡、浅草皮等多种非铺装路面，大行程悬架可支持最高0.5米左右的飞坡落地冲击，无刷动力的输出特性可支持整车在平整路面达到较高的极速表现，定制的前后防撞结构可在正面碰撞时吸收大部分冲击力，保护底盘核心部件不受损坏，整体结构在轻量化与结构强度之间做了平衡，既不会因过重影响动力表现，也不会因追求轻量化导致结构强度不足，适配日常休闲操控与轻度赛事竞技的双重需求。
