复古木质双翼玩具飞机结构设计

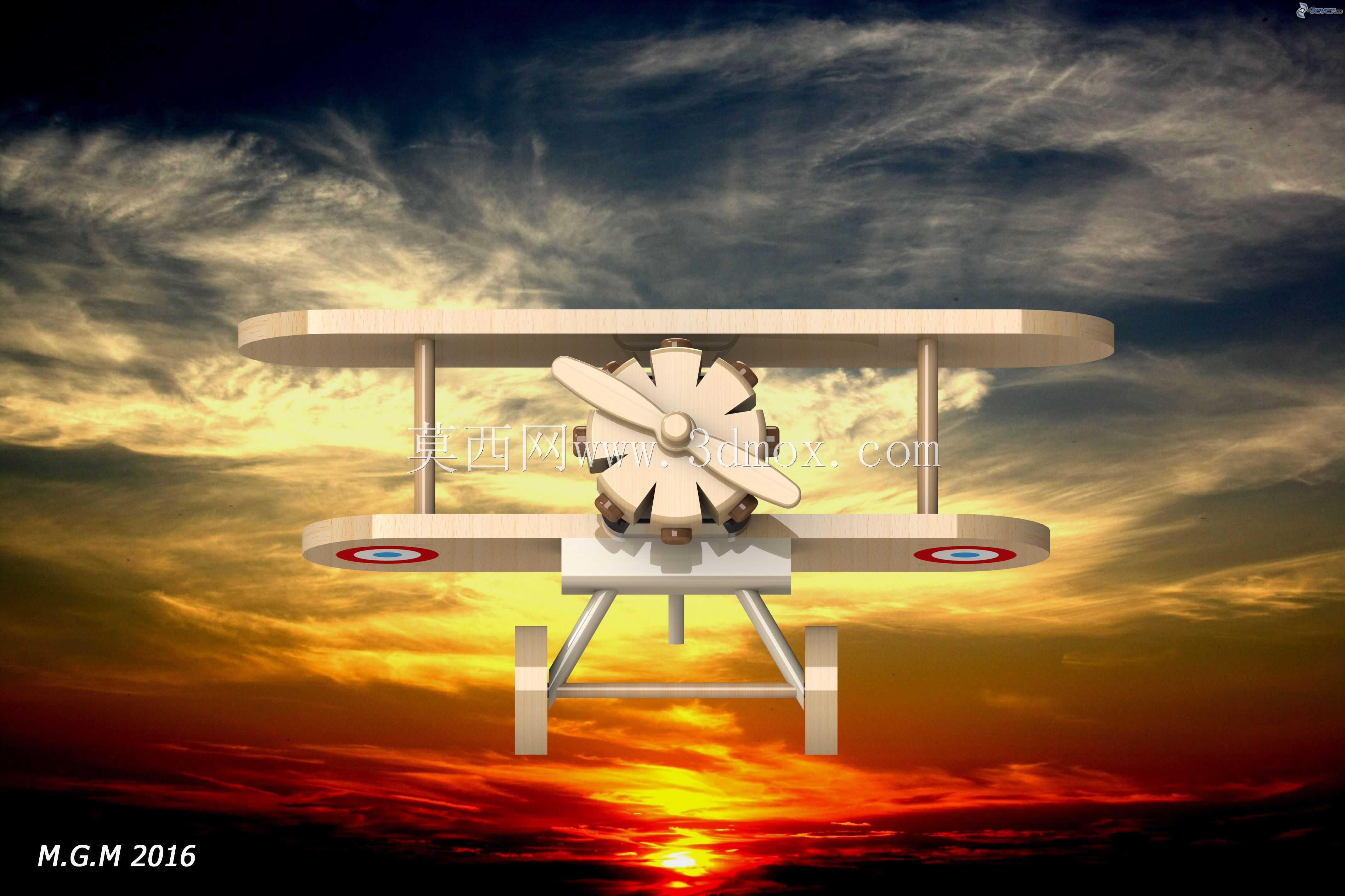

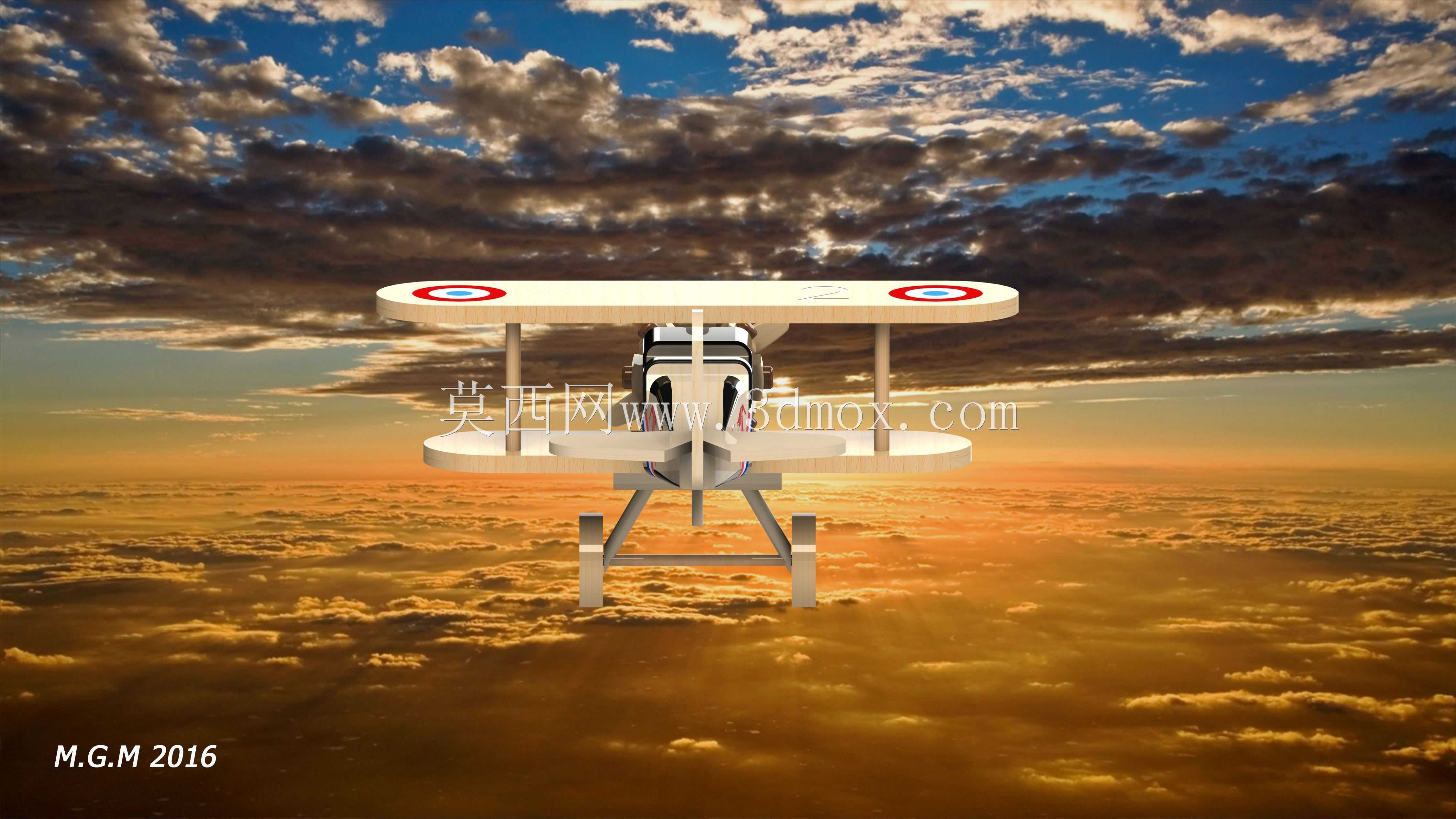

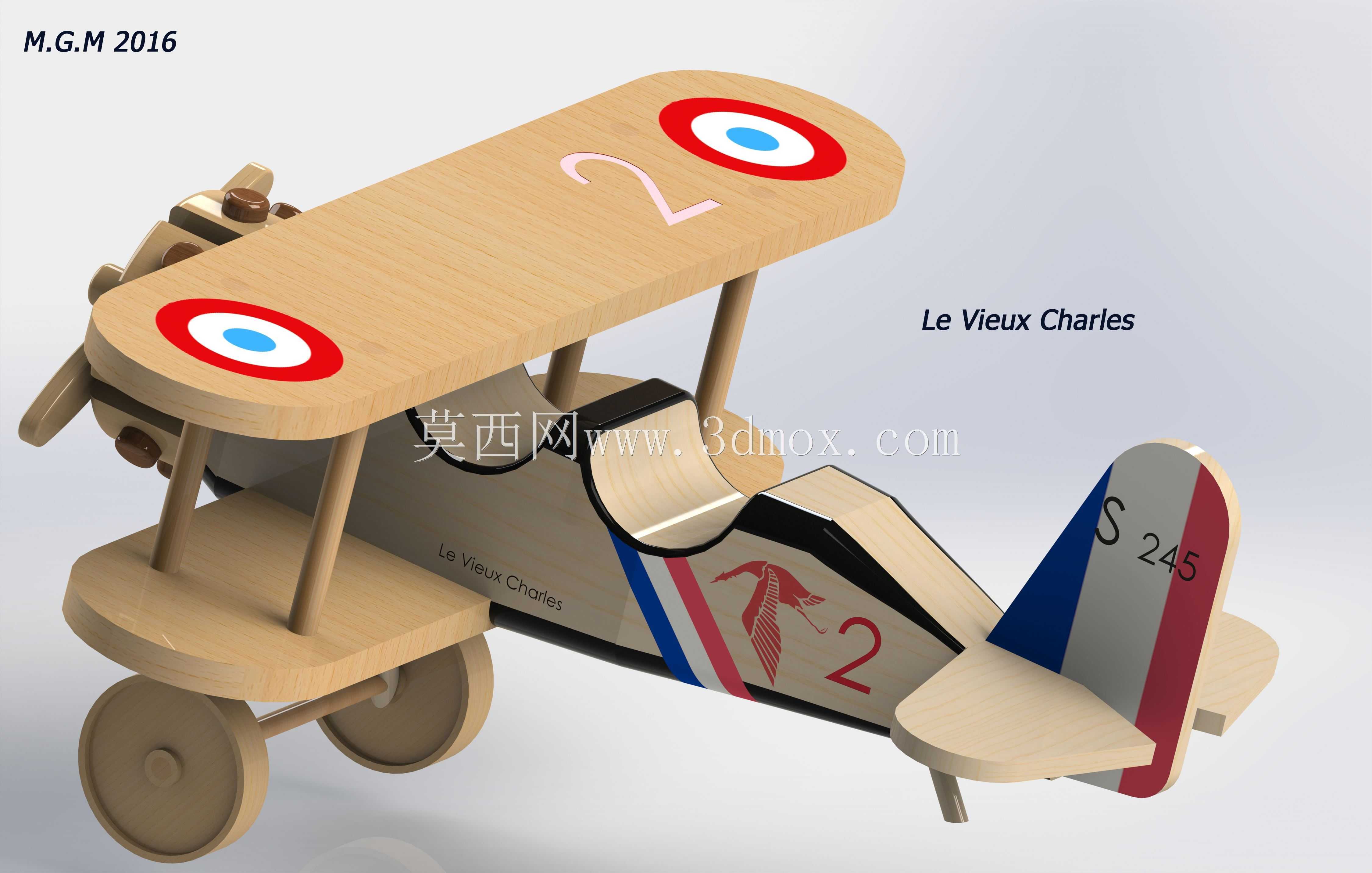

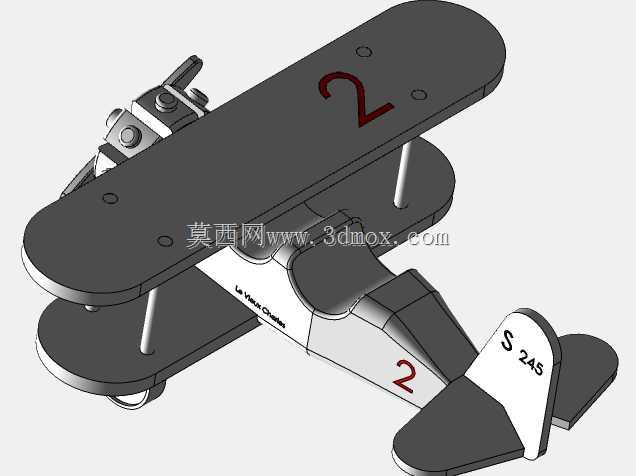

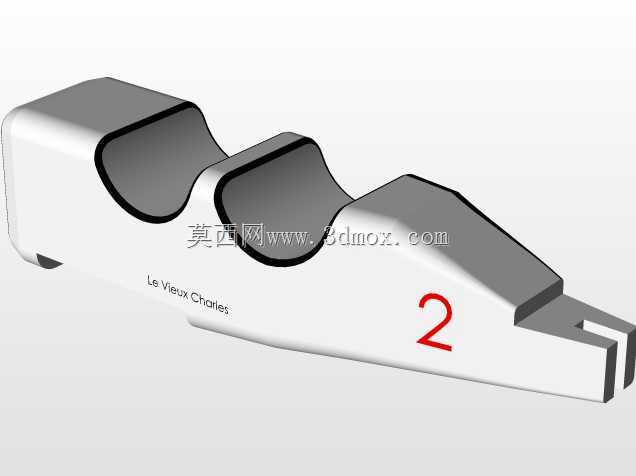

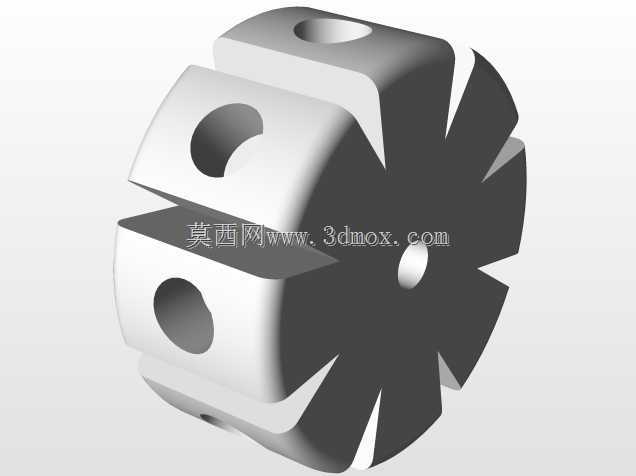

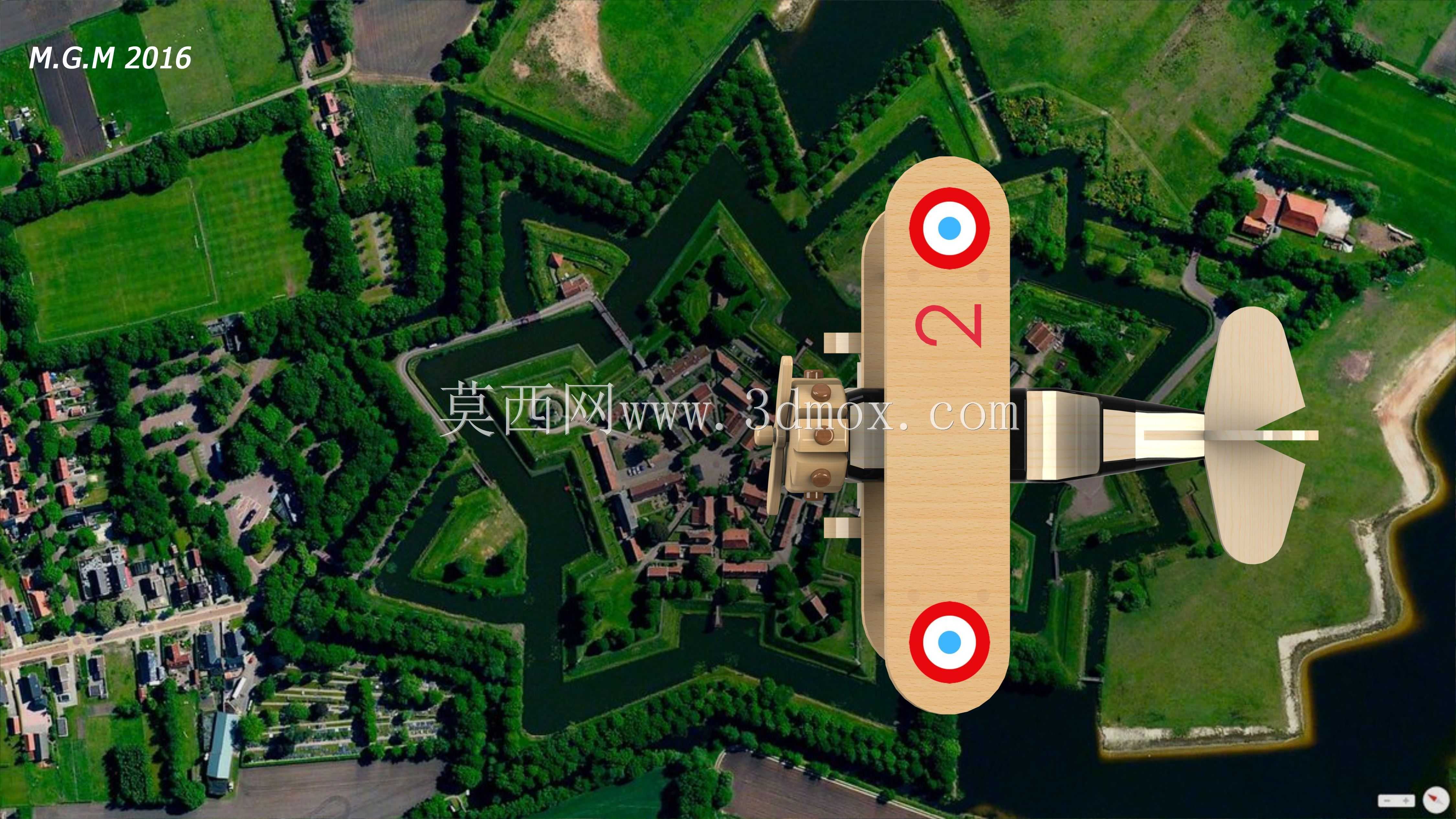

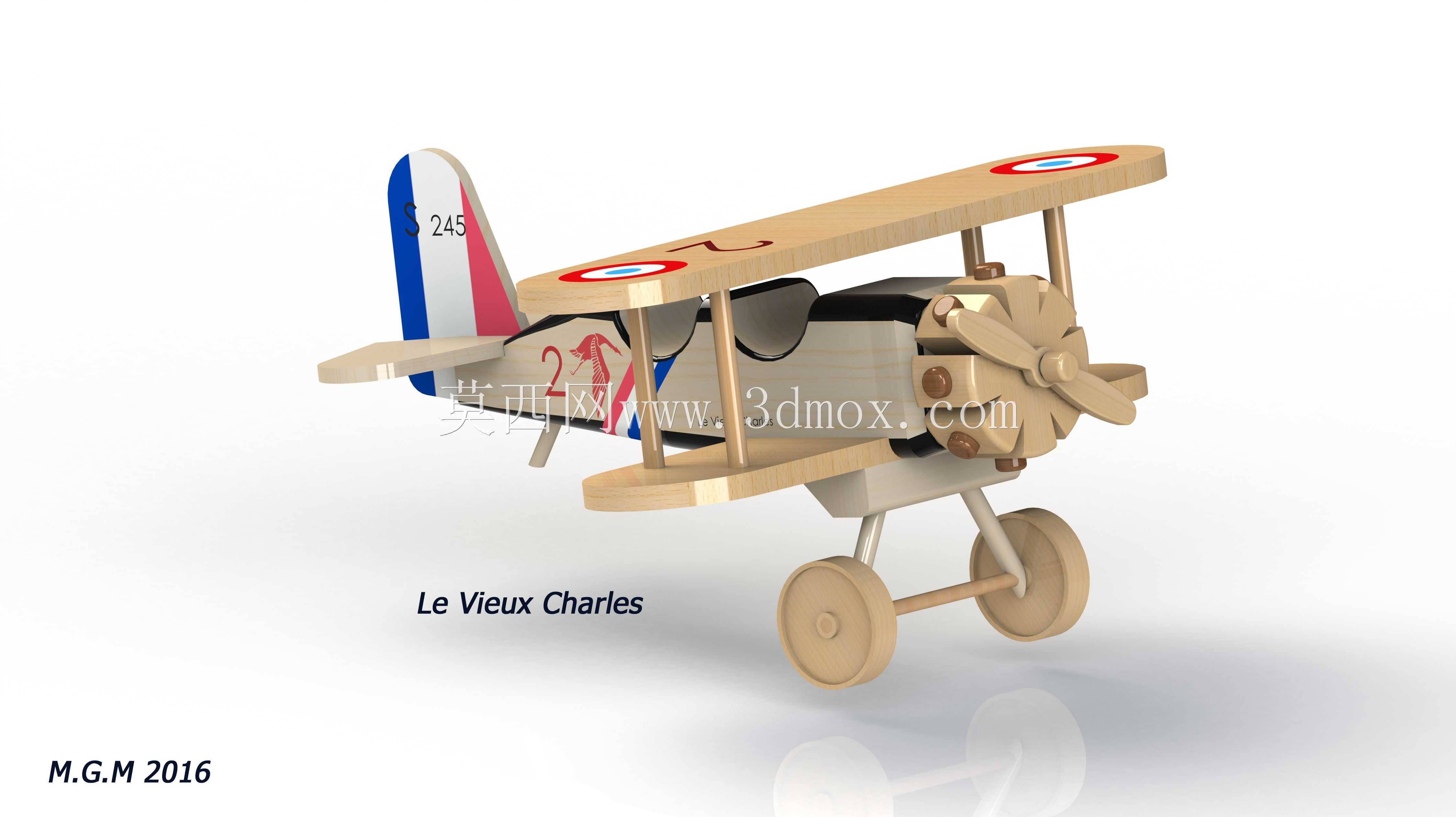

这款木质双翼玩具飞机的结构设计，首先围绕儿童玩具的安全使用场景展开，所有外露棱边均做了R2以上的圆角倒钝处理，避免尖锐边角造成划伤，整体采用实木拼接结构，无细小易脱落零件，适配3-8岁儿童的把玩、桌面摆放场景，也可作为木质拼装爱好者的手工制作参考原型。从功能特性来看，整机采用上下双层机翼的布局，通过四根圆柱形木质撑杆完成上下翼的连接固定，撑杆与机翼的配合采用过盈插接方式，无需额外粘接即可保证结构强度，同时预留了手工拆装的余量，方便爱好者自行拆解重组。机身主体采用层叠木板拼接成型，侧面预留了座舱的凹陷造型，既还原了早期双翼战机的外观特征，也能作为手指握持的受力点位，方便儿童拿取移动。起落架采用前三点式布局，两个主起落架轮通过木质轮轴固定在机身下部，轮轴与轮体之间预留了0.2mm的转动间隙，保证轮子可以顺畅转动，尾撑位置设置了木质尾橇，既还原复古机型的结构特征，也能避免尖锐尾端划伤接触面。尾翼部分由垂直尾翼与水平尾翼组成，垂尾表面做了分色涂装的造型凹槽，可直接通过木片拼接实现色彩分区，无需额外喷涂即可呈现复古军机的标识效果。设计过程中优先考虑了木质加工的工艺可行性，所有零件均采用平面切割即可成型，无需复杂的曲面五轴加工，普通激光切割机即可完成所有板材零件的下料，零件之间的配合公差控制在0.1-0.15mm之间，既保证拼接后的结构紧实度，也不会因为过盈量过大造成装配时木板开裂。整机的外形尺寸控制在长220mm、翼展200mm、高度110mm的范围内，摆放时占用桌面空间较小，所有突出部件的连接强度均经过模拟测试，在10N的侧向拉力下不会出现松脱，符合玩具类产品的结构强度要求。机翼表面的圆形标识、机身侧面的数字标识均采用嵌入式木片拼接设计，替代传统的贴纸印刷，避免长期把玩后贴纸脱落磨损，提升产品的耐用性。机头位置的发动机造型采用分层堆叠的木质块模拟星型发动机的气缸结构，既还原外观细节，也不会增加额外的装配难度，整体结构无金属零件，全木质材质也避免了儿童接触金属锐边、误食小金属件的风险。
