六块拼接式木制益智孔明锁结构设计

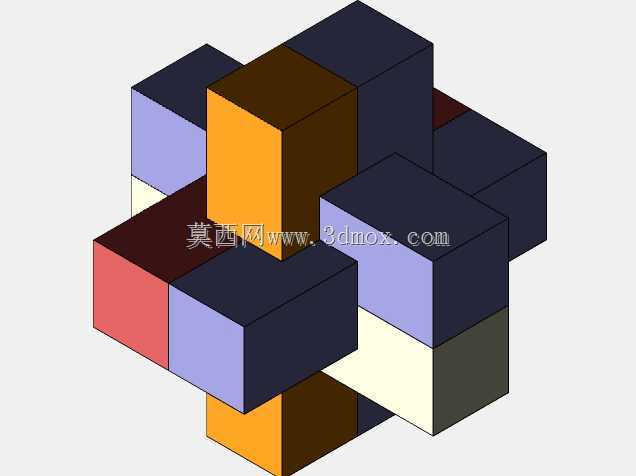

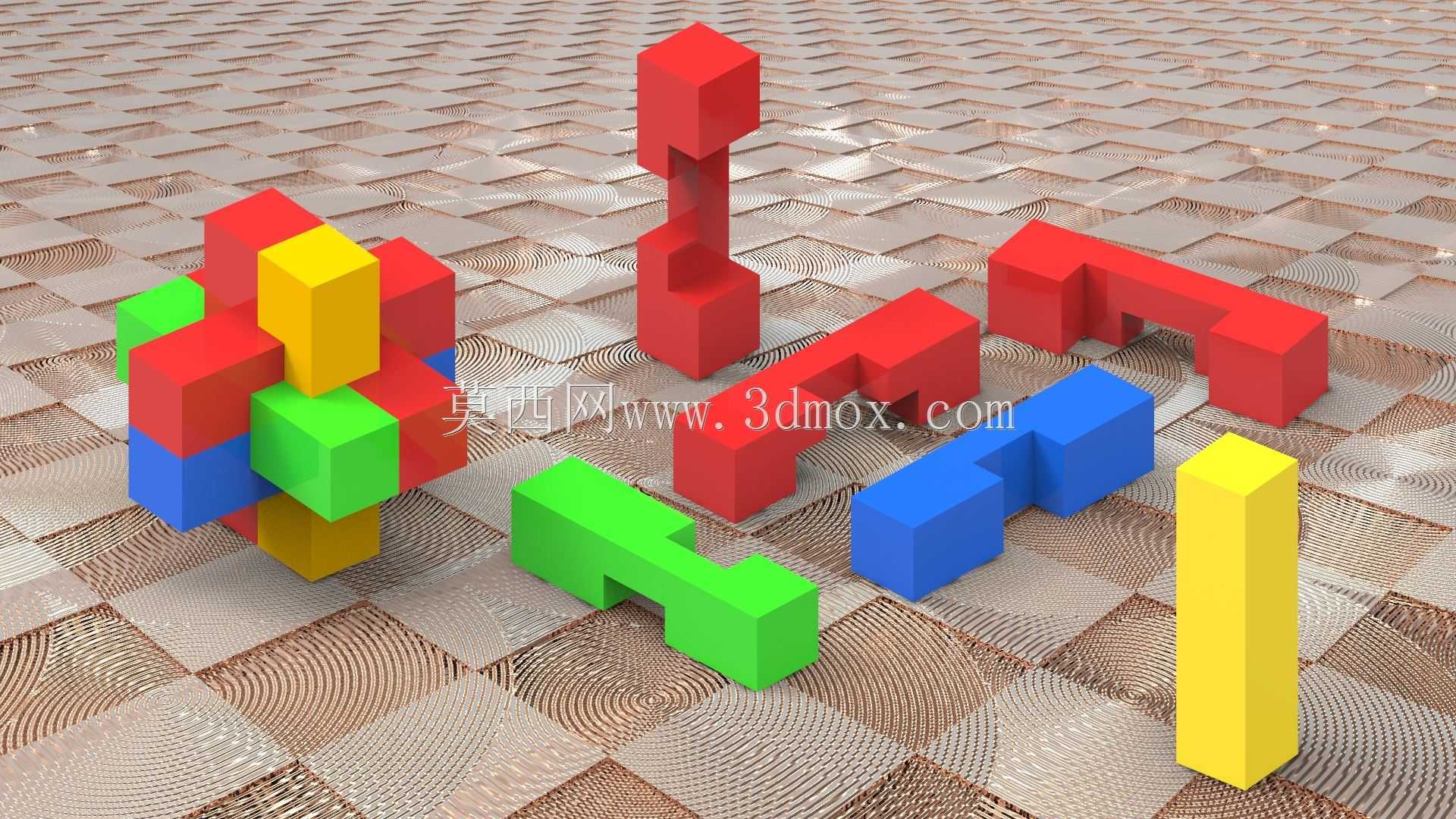

这款互锁拼接结构的益智组件，核心采用六块独立构件实现无紧固件自锁装配，其中三块构件几何形态完全一致，剩余三块采用差异化轮廓设计，依靠构件间的空间咬合实现整体锁止，无需额外粘接、卡扣或紧固件即可形成稳定的整体结构。从实际应用场景来看，这类结构除了作为益智类桌面玩具使用外，其互锁逻辑也常被借鉴到快装无紧固件连接结构的设计中，比如临时展架拼接、便携工装的快速组装模块，都能看到这类榫卯式互锁结构的设计思路延伸。

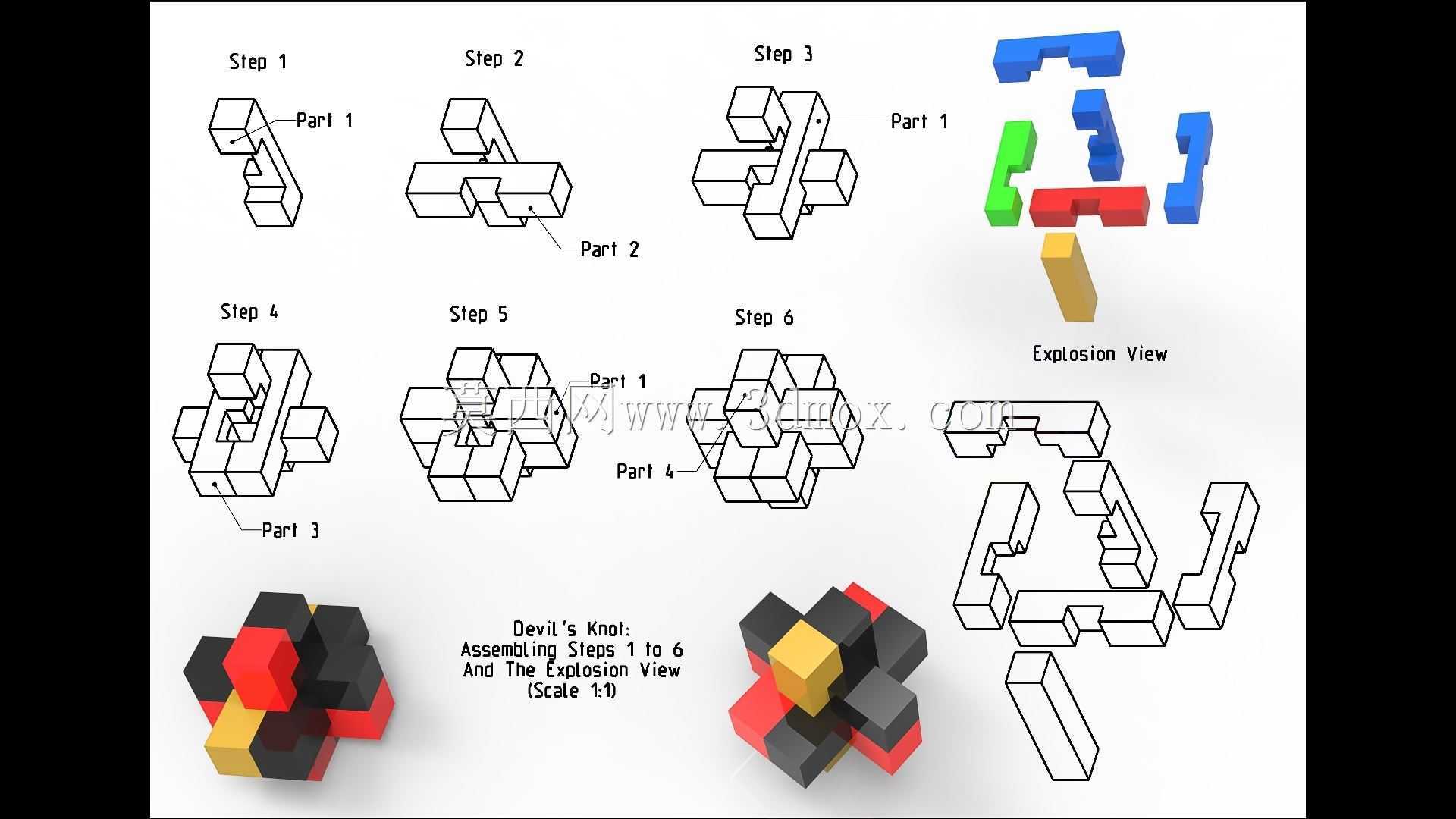

从功能特性上看，该结构的装配过程需要遵循特定的空间穿套顺序，单块构件无法独立完成锁止，必须按照空间对位顺序依次嵌入对应槽位，最终形成近似立方体的整体形态，装配完成后整体结构具备足够的结构强度，常规外力晃动、抛掷都不会出现松脱，只有找到最后一块锁止构件的退出路径才能完成拆解，这也是这类互锁结构的核心设计巧思。

设计过程中，首先要确定整体装配完成后的外轮廓边界，单块构件的基础截面尺寸控制在10mm见方，整体装配完成后的外轮廓尺寸可适配64mm×16mm×16mm的安装边界，所有构件的槽位间隙控制在0.1mm以内，既保证拼装过程的顺滑度，又不会因间隙过大出现装配后松旷的问题。设计时需要优先确定三块通用件的轮廓形态，这类通用件承担了整体结构的基础框架支撑作用，其上开设的通槽需要同时适配另外三块异形件的穿套路径，槽位的走向需要同时避让多个方向的构件干涉，每一处凸台与凹槽的对位公差都需要严格匹配，避免出现装配卡滞或锁止失效的问题。

在结构校验阶段，需要逐步骤模拟装配路径，确认每一块构件在嵌入过程中不会与已装配构件发生空间干涉，尤其是最后一块锁止构件的嵌入路径，需要预留足够的穿套空间，同时在装配到位后能通过自身的凸台卡入其余构件的对应槽位，完成最终的整体锁止。这类结构的设计难点在于多构件空间干涉的校验，每一块构件的槽位位置都需要同时匹配多个相邻构件的轮廓，任何一处尺寸偏差都会导致整体无法完成装配，或是装配后出现结构松动。从工程应用的延伸角度看，这类无紧固件互锁结构的设计逻辑，对于需要快速拆装、无额外连接件的工装模块设计有很高的参考价值，能够在不使用螺丝、卡扣的前提下实现结构的稳定连接，减少连接件的物料成本，同时提升拆装效率。
