C组RC竞速小车底盘结构设计

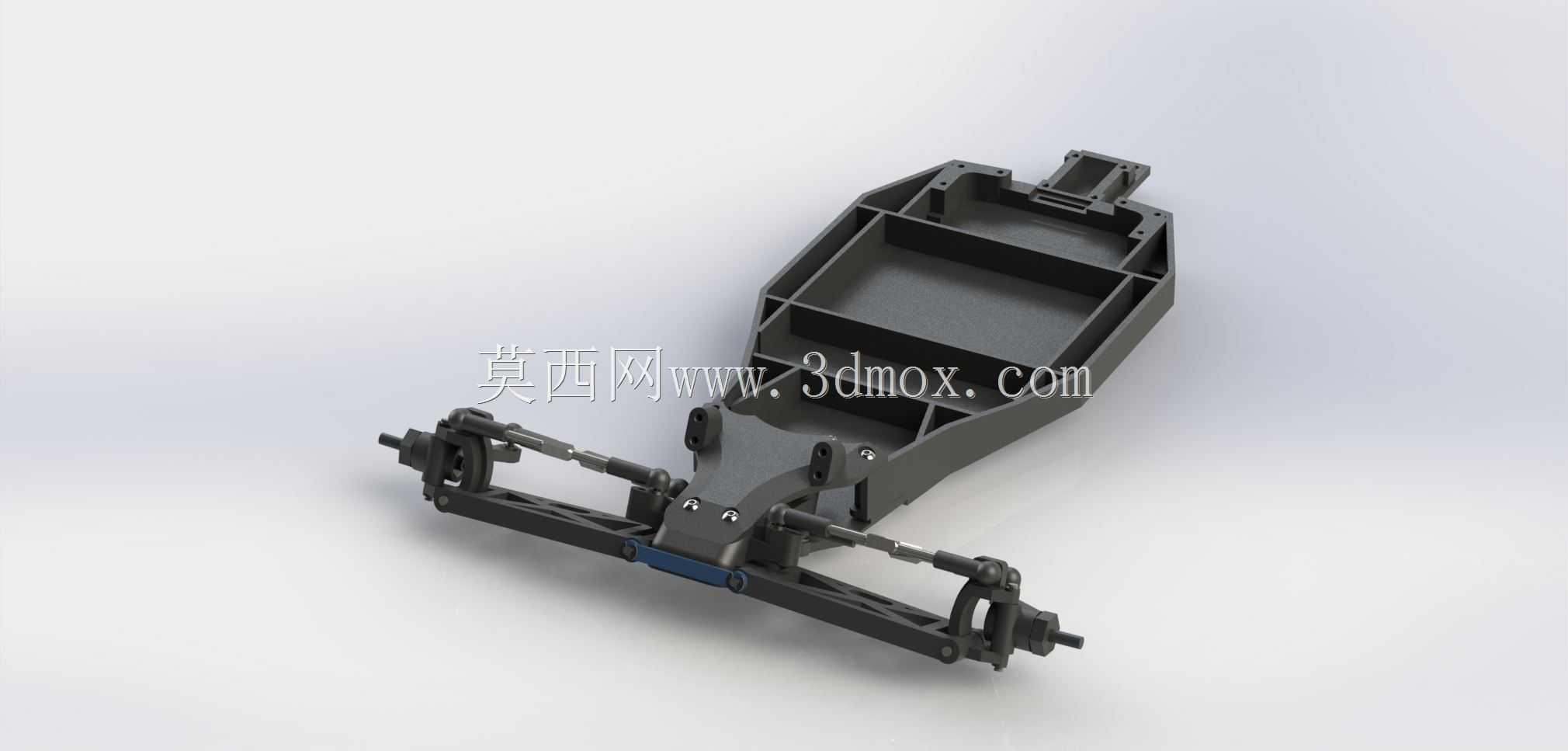

该RC小车底盘结构针对小型遥控竞速模型的使用场景设计，可适配前轮驱动、越野构型、平跑构型等多种车型的改装需求，能够满足模型爱好者场地竞速、越野穿越、仿真改装等不同使用场景的装配要求。从结构设计逻辑来看，整体采用一体化镂空式车架主体，将电池仓、电控设备安装位整合在车架中部的空腔区域，既能够降低整车重心，提升行驶过程中的动态稳定性，也可以合理分配前后轴荷，避免转向时出现过度推头或者甩尾的操控问题。车架前部直接集成了转向摇臂安装座与悬挂铰接点位，转向拉杆采用等长对称设计，转向过程中左右轮转角匹配阿克曼转向几何特性，能够减小转弯半径，同时降低轮胎在转向过程中的滑动磨损。前悬挂采用独立摇臂结构，摇臂与车架之间通过铰接销轴连接，预留了减震器的安装接口，可根据使用场景搭配不同阻尼系数的减震元件，适配平整铺装路面的高速行驶需求，或是非铺装路面的越野缓冲需求。车架后部预留了动力总成的安装边界，可适配不同规格的驱动桥、减速齿轮组与动力电机，支持前驱、后驱等多种驱动形式的快速改装切换，无需对车架主体进行二次打孔加工。在安装尺寸边界上，车架中部的设备仓长宽尺寸适配常规规格的锂电池、电调与信号接收机，安装点位预留了通用的走线槽位，能够避免线束外露在行驶过程中被剐蹭损坏；前后轮距的设计符合常规1:10比例RC模型的轮胎适配范围，可直接搭配市售的标准RC轮胎与轮毂组件，降低改装配件的选型成本。车架主体的加强筋分布在受力集中的转向座、悬挂铰接位与动力安装位，在保证整体结构强度的前提下，通过镂空减重设计降低车架自重，提升整车的动力响应速度。转向机构的拉杆长度可通过端部的调节螺纹进行微调，使用者可根据实际场地的抓地力特性，调整前轮前束参数，优化直线行驶稳定性与转向响应灵敏度。
