多色插杆式办公椅万向脚轮结构设计

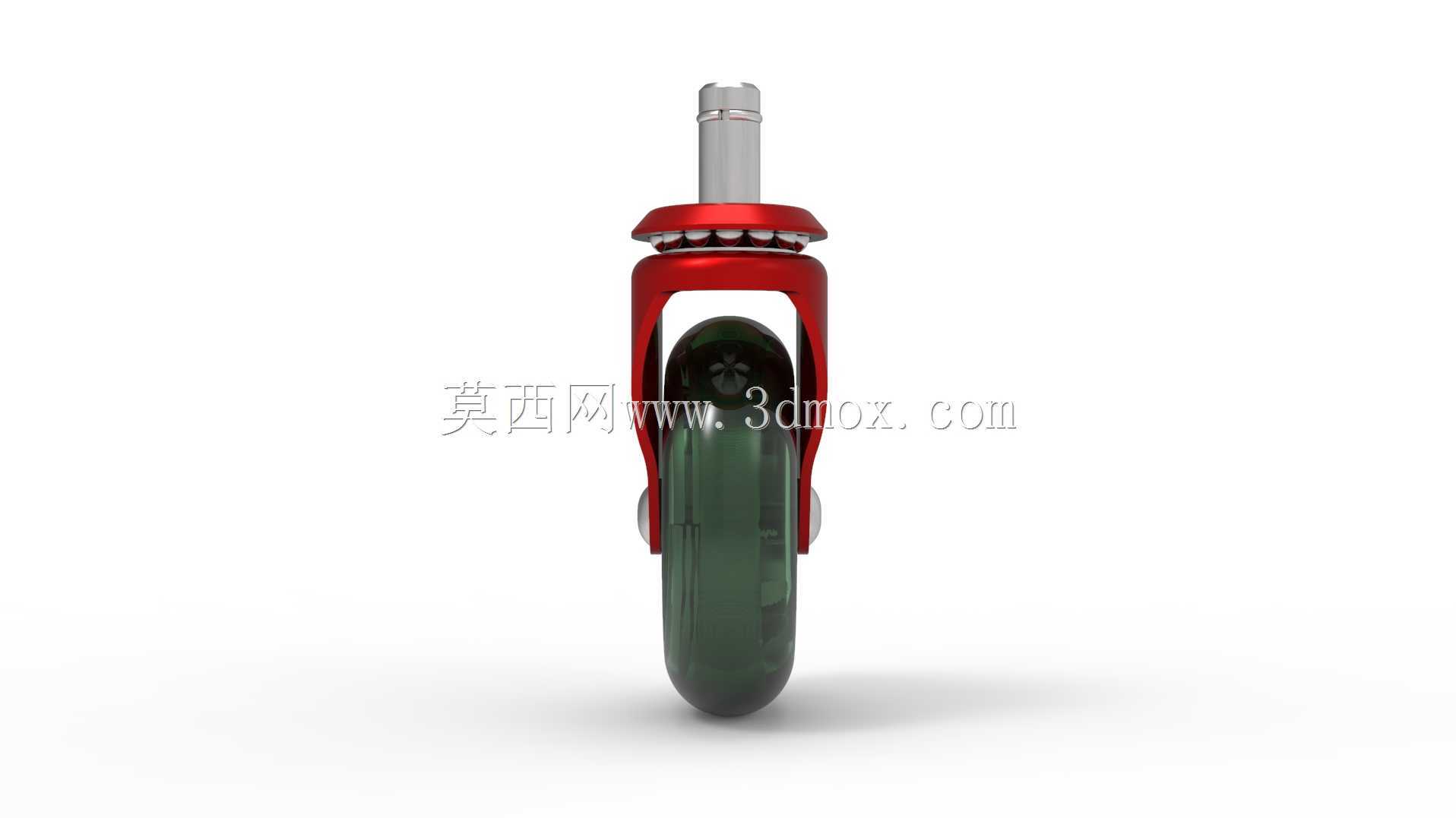

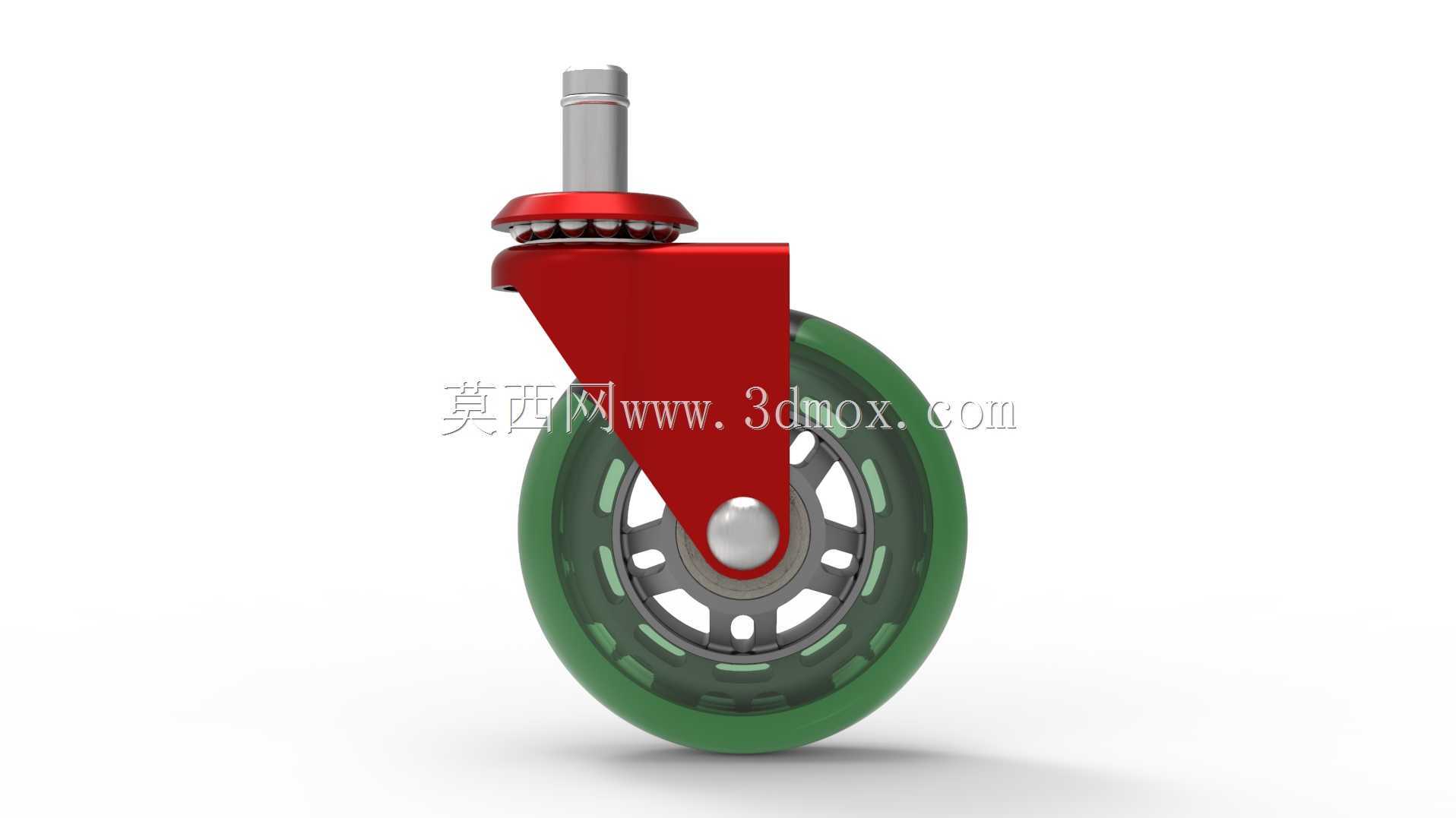

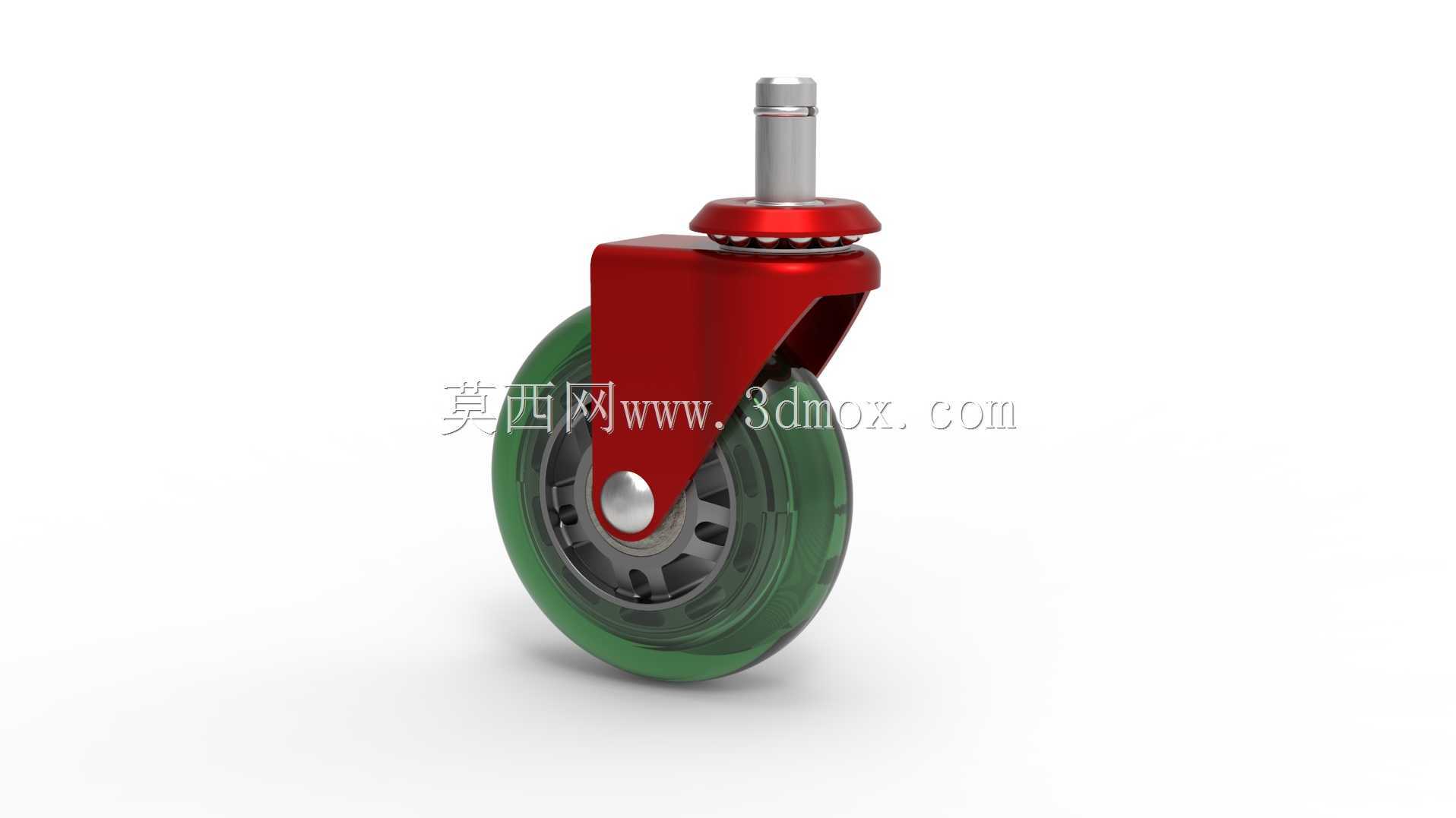

日常办公场景里，座椅的移动顺滑度直接影响使用体验，这款插杆式万向脚轮正是针对办公转椅、移动办公家具的移动需求开发的行走支撑部件。从安装适配性来看，这款脚轮采用插杆式安装结构，插杆直径为11mm，可直接匹配市面上绝大多数常规办公椅五星脚的安装孔位，安装时无需额外连接件，直接将插杆压入椅脚安装孔即可完成固定，拆装维护十分便捷。轮体直径设定为76mm，这个尺寸经过实际场景验证，既不会因为轮径过小导致越障能力不足，难以越过办公室常见的地毯压边、地垫接缝、细小线缆等障碍，也不会因为轮径过大导致座椅整体高度超标，影响办公坐姿的人体工学适配性。

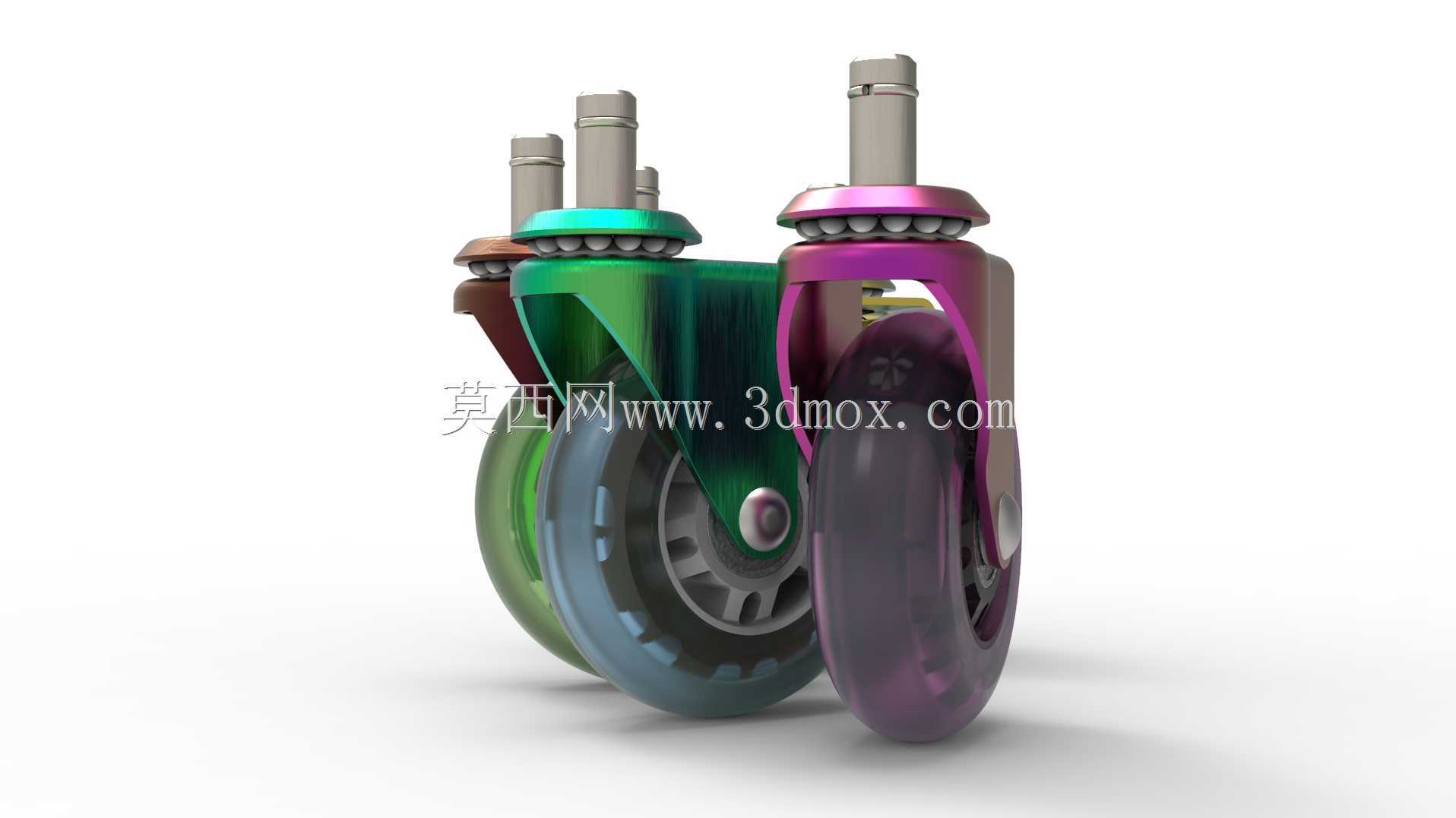

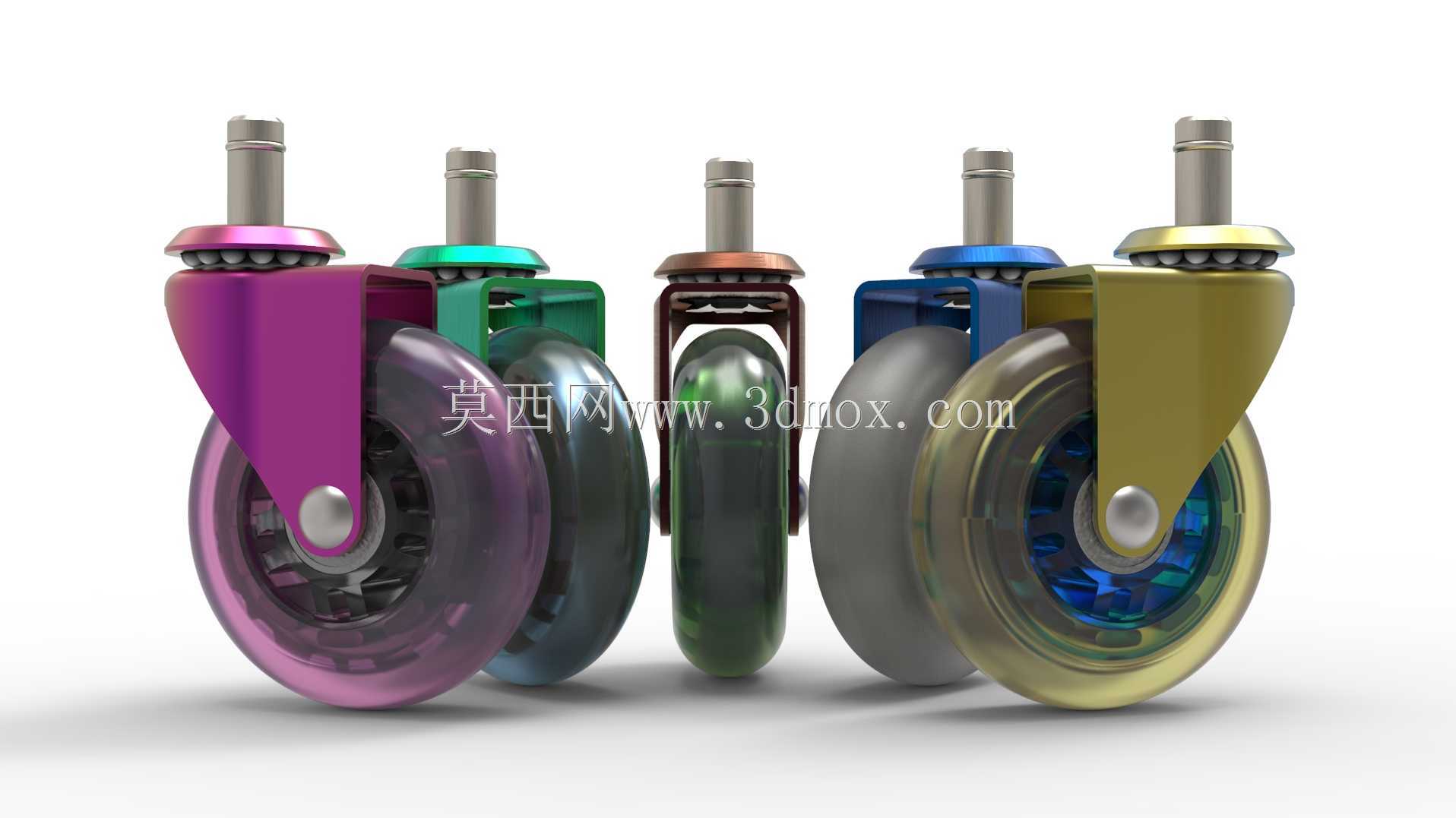

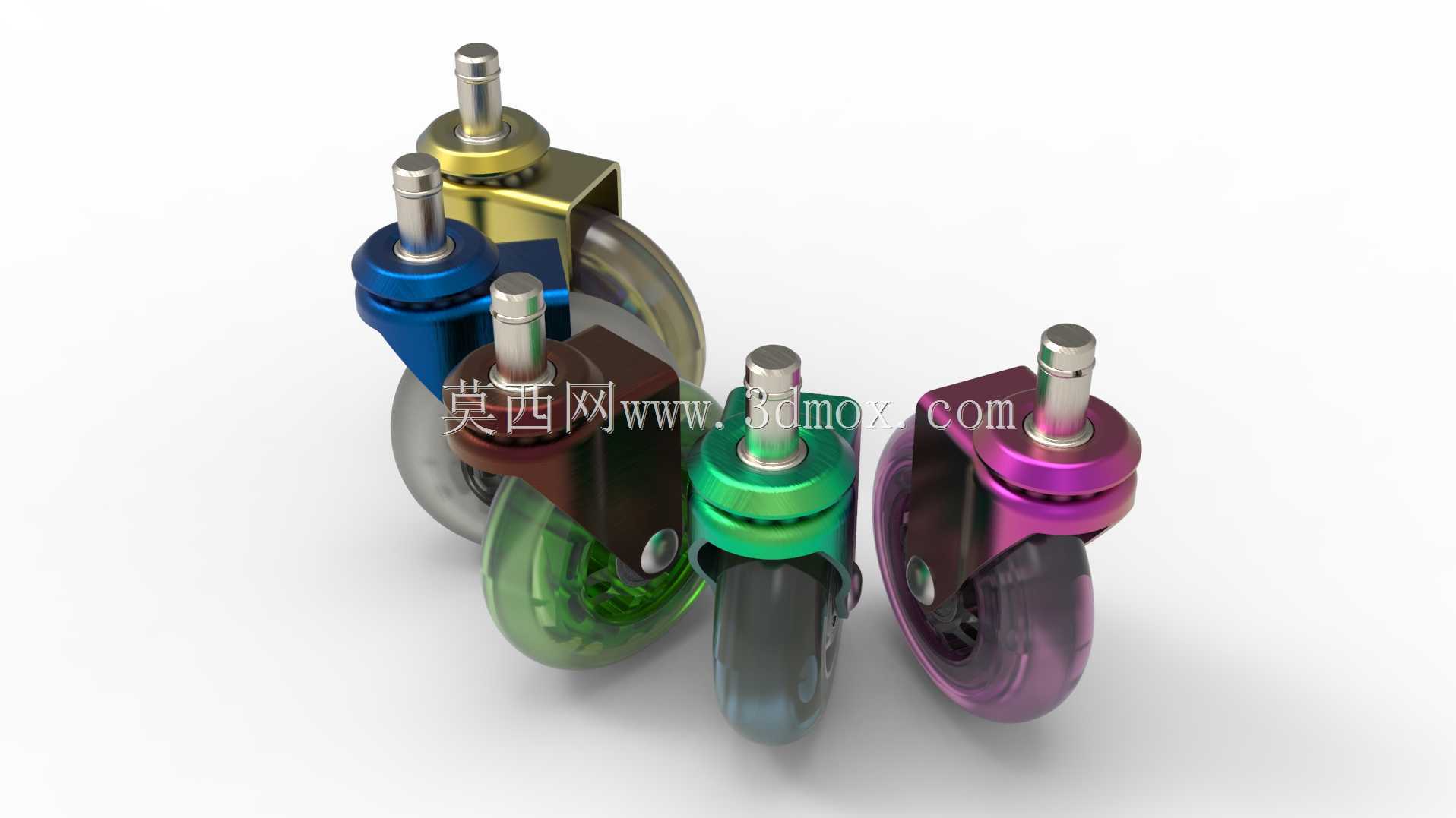

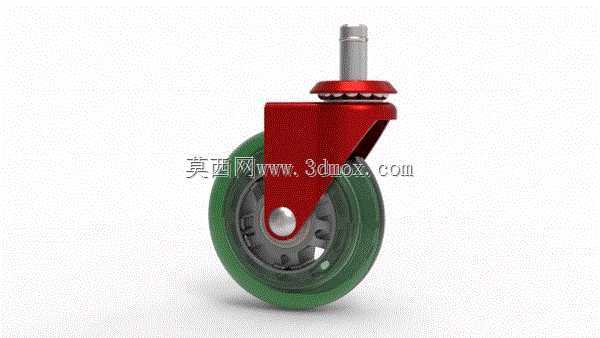

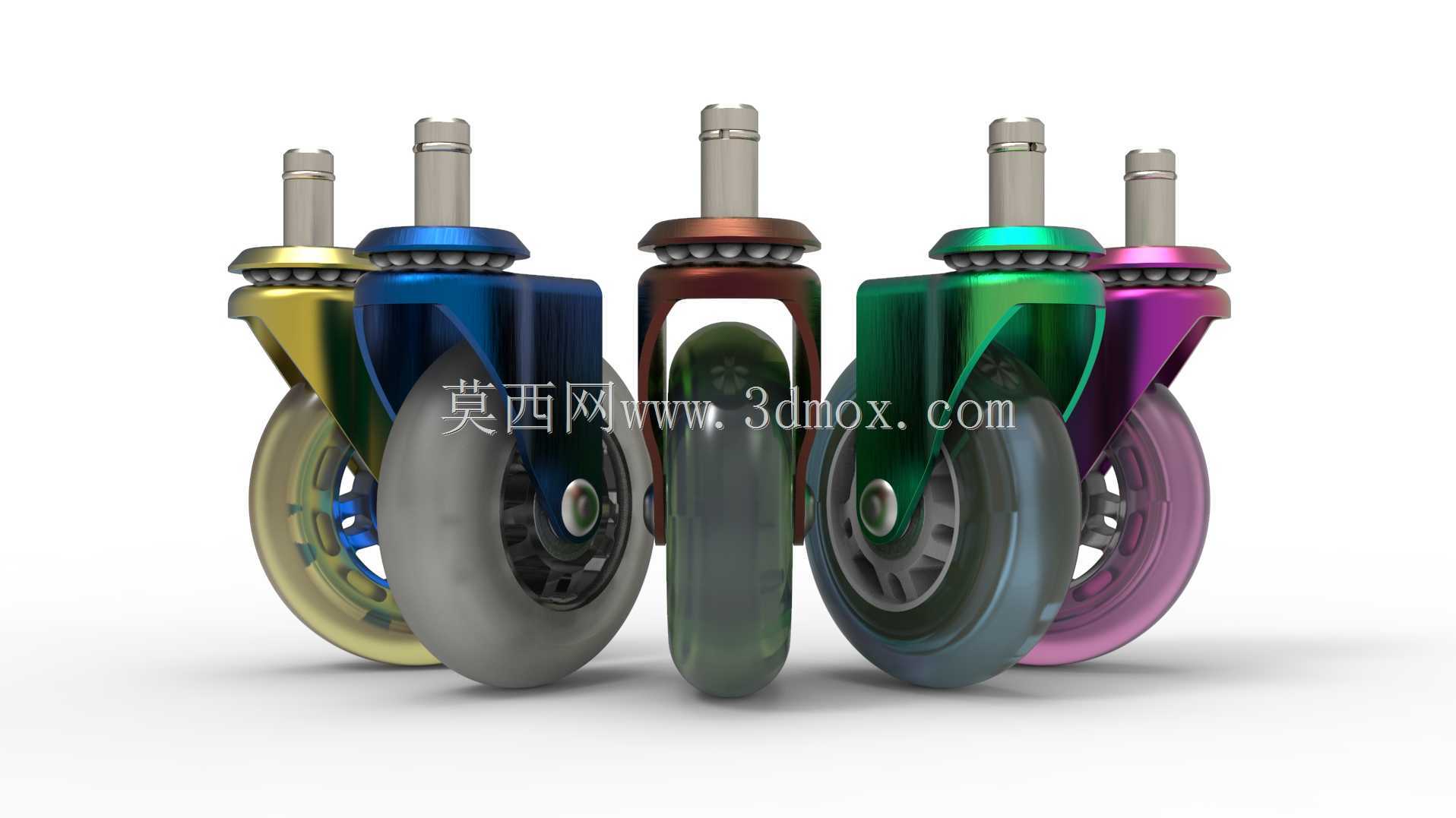

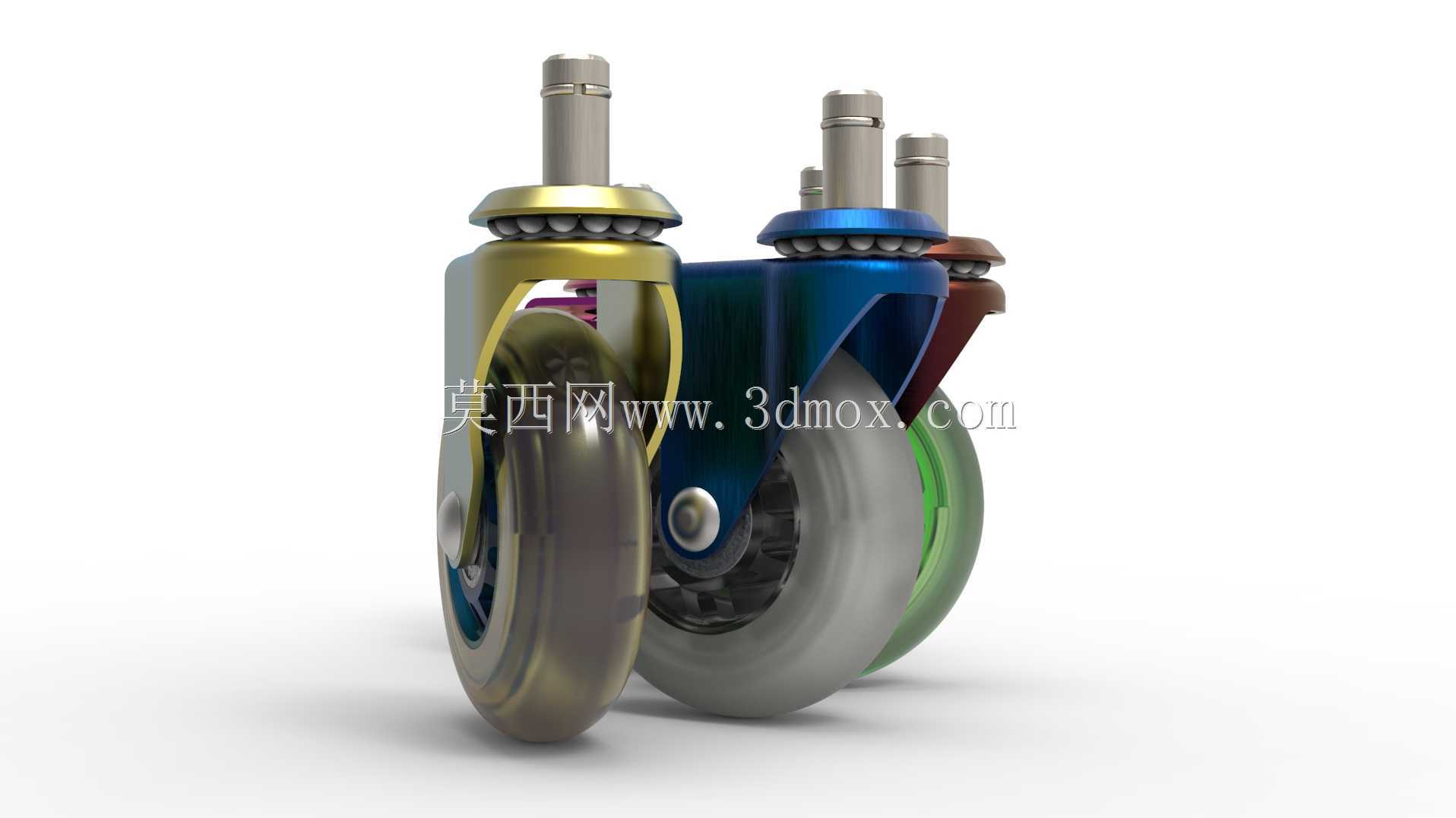

功能设计上，这款脚轮采用万向回转结构，支架内置钢珠回转轴承，可实现360度水平方向自由旋转，转向时阻力极小，使用者在工位上挪动取物、调整坐姿时无需大幅起身施力，轻推即可完成座椅的位移与转向。轮面采用软质聚氨酯材质，相比传统硬质尼龙轮，在木质地板、瓷砖地面、短绒地毯上滚动时不会产生刺耳的摩擦噪音，也不会划伤地面装饰层，适配办公室各类常见地面材质。支架部分采用金属材质冲压成型，表面做彩色电镀处理，既提升了支架的防锈耐磨性能，也能匹配不同配色风格的办公椅外观需求，图中展示的多色镀层版本可适配不同的家具设计风格。

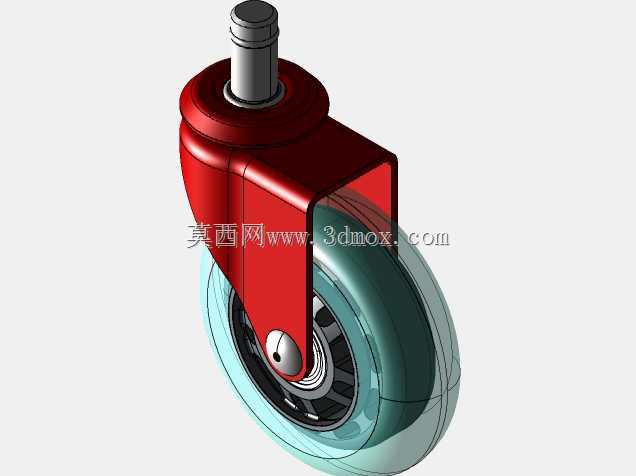

从结构设计逻辑来看，这款脚轮的轮架采用对称式受力结构，载荷可通过支架均匀传递到轮轴与轮体上，单轮额定载荷可满足常规办公椅的承重需求，正常使用下不会出现支架变形、轮体卡滞的问题。轮体内部采用密封式轴承结构，可阻挡办公场景下常见的毛发、灰尘进入轴承内部，延长脚轮的使用寿命，减少日常维护的频次。在实际选型应用中，这类脚轮除了适配办公转椅之外，也可用于小型移动置物架、活动工作台、轻型移动设备的行走支撑，只要安装孔位与载荷要求匹配即可替换使用。建模过程中对回转间隙、轮体与支架的配合间隙做了精准还原，可直接用于家具配件的选型参考、结构验证，也可作为办公家具整体装配建模的标准配件使用，避免重复建模的工作量。
