精密三轴数控铣床机械结构设计方案

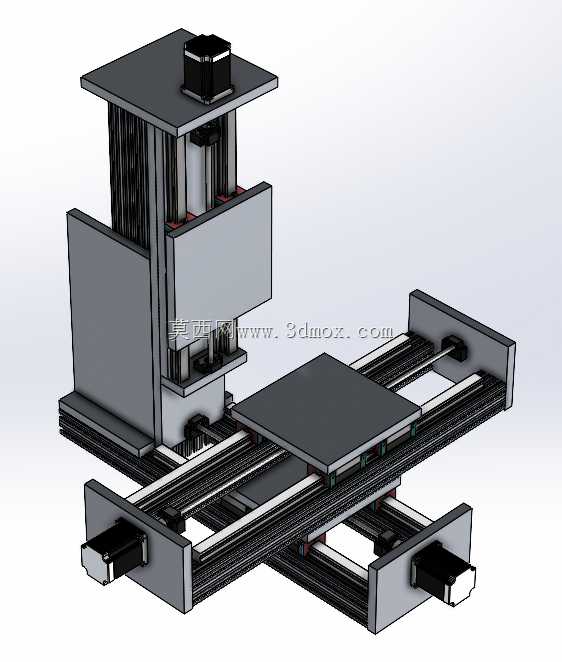

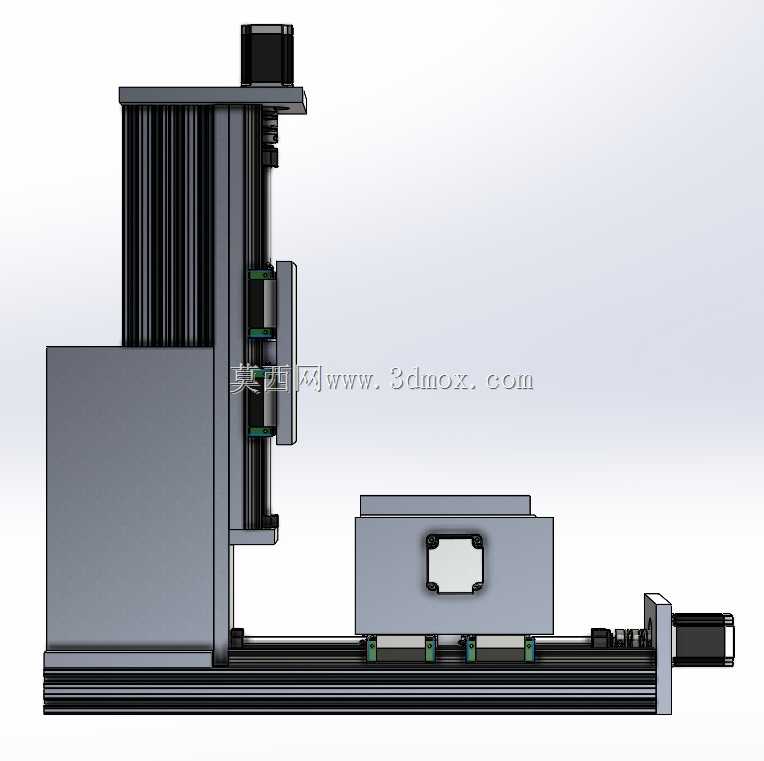

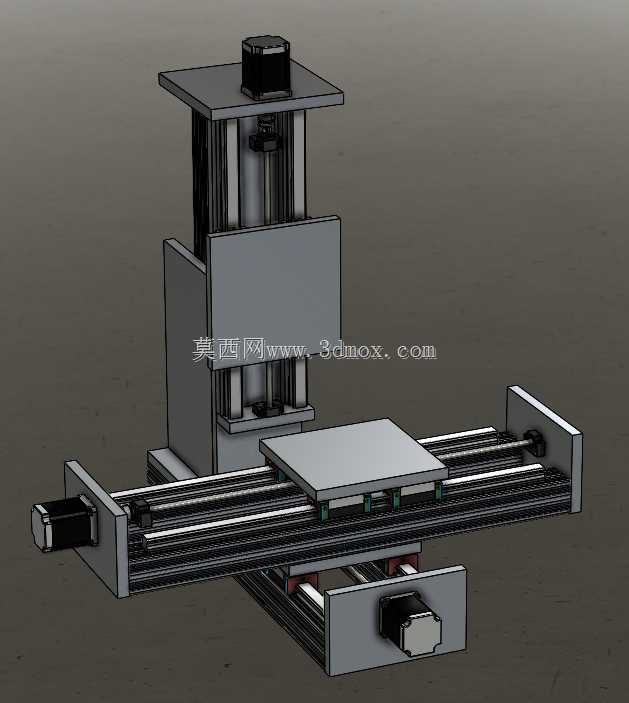

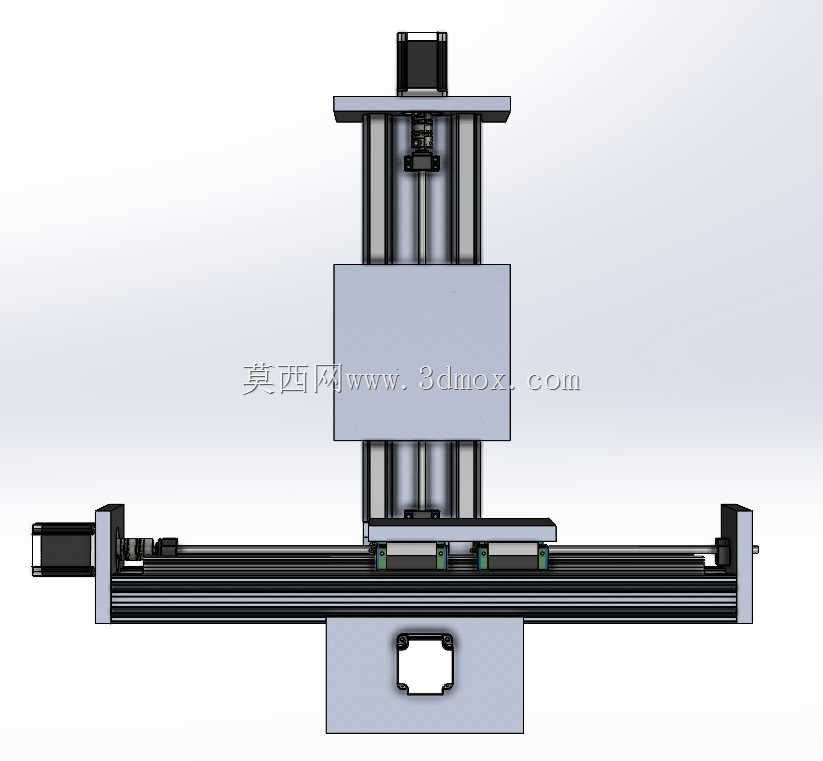

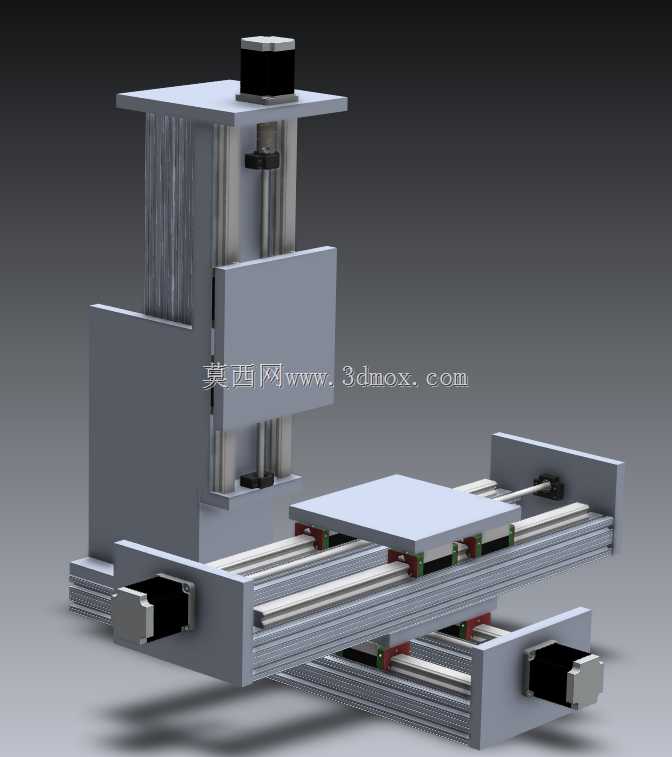

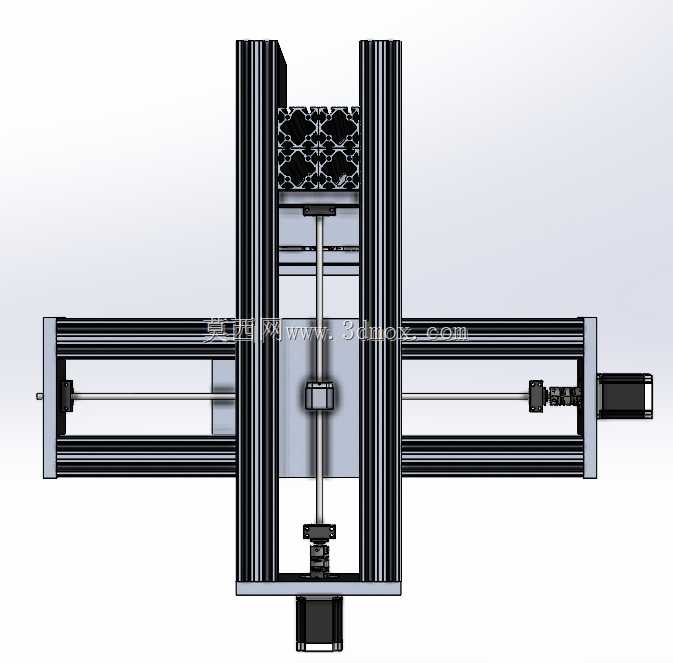

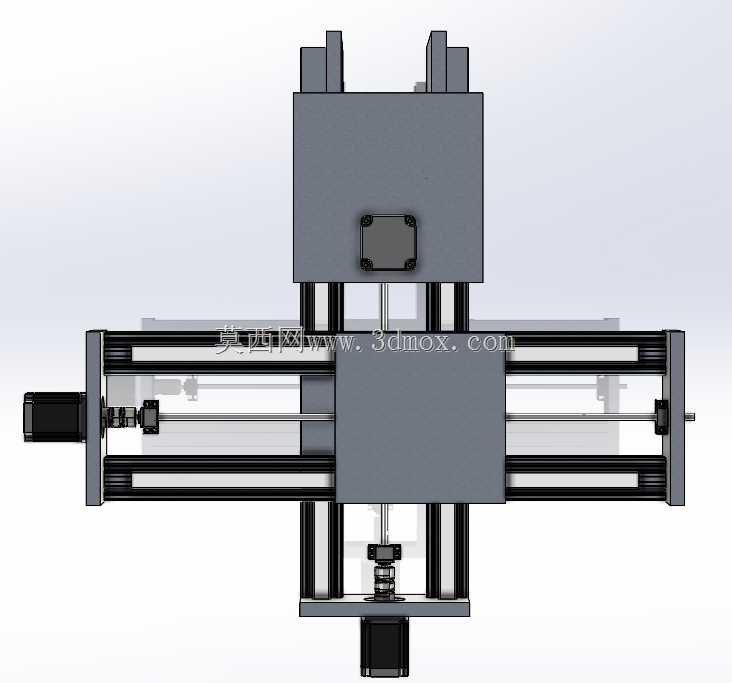

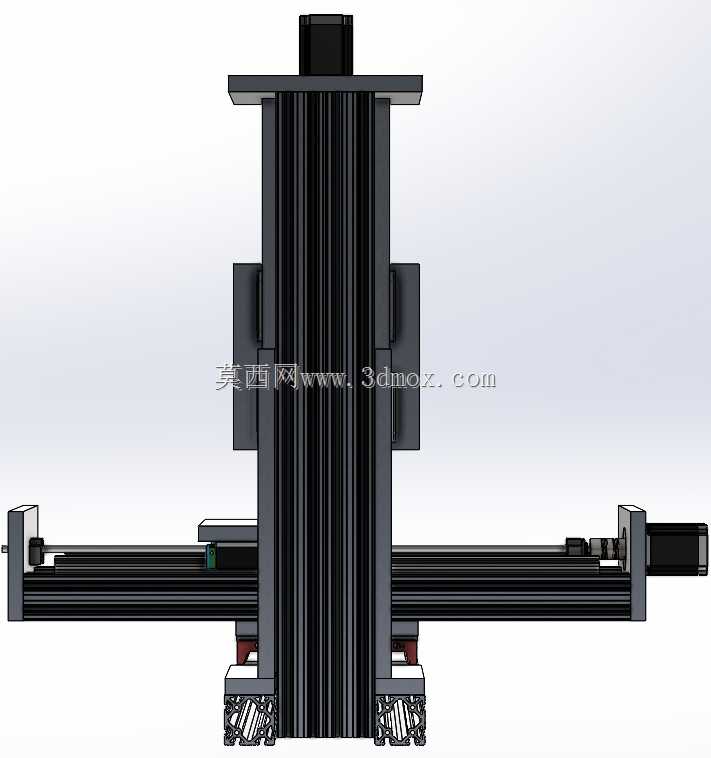

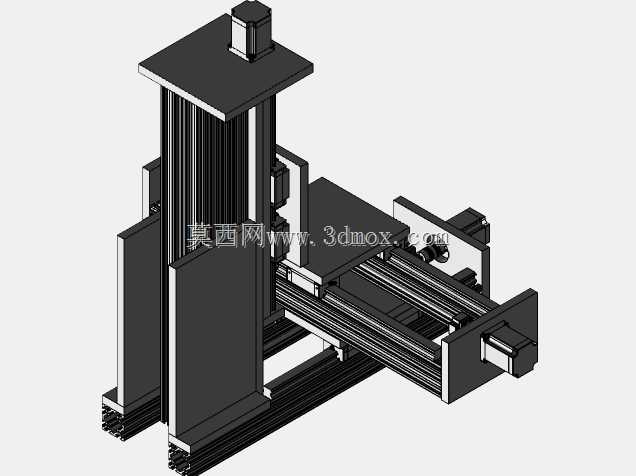

这款小型精密数控铣床的结构设计，主要面向小尺寸精密五金零件、非标定制工装夹具零部件的小批量加工场景，常见于高校机械实验室、小型精密加工工坊、模具修配车间的日常加工环节，可完成平面铣削、沟槽加工、钻孔镗孔、复杂型面的精密切削作业，适配铝件、铜件、工程塑料及软钢类材质的加工需求。从结构布局来看，采用经典的定梁式三轴龙门架构，X轴方向布置双直线导轨搭配滚珠丝杠传动，行程覆盖常规小型零件的加工幅面，工作台采用平整铸铁台面设计，预留标准T型槽安装位，可适配通用平口钳、专用夹具的快速装夹，安装时需保证台面水平度误差控制在0.02mm每米范围内，避免长期运行导致导轨偏磨。Y轴传动组件集成在滑枕结构下方，采用单丝杠双导轨的对称布局，保证进给过程的受力均衡，Z轴方向采用垂直滑台结构，搭载主轴安装座，可适配不同功率的高速电主轴安装，垂直方向配置配重平衡结构，避免断电时Z轴滑台下坠造成撞刀风险。设计过程中优先考虑了装配调试的便捷性，所有导轨安装面均预留刮研余量，丝杠支撑座采用标准件集成设计，可降低现场装配的调试难度，整体设备的安装边界预留了电控柜、冷却系统的外接安装位，无需额外改造机架即可完成整机配套。各轴的伺服电机均采用直连安装方式，减少同步带传动带来的背隙误差，进给传动链的预紧力可通过端部锁紧螺母调整，能根据加工材质的不同调整传动刚性，兼顾重切削时的刚性需求与精加工时的进给平稳性。机身主体采用钢板焊接后时效处理的结构件，减少长期使用后的应力变形，外罩防护采用分体式设计，可快速拆卸完成日常维护保养，导轨部位均配置刮屑板与防尘密封结构，避免切削碎屑、切削液进入导轨副造成磨损。
