管架式越野全地形钢管车结构设计

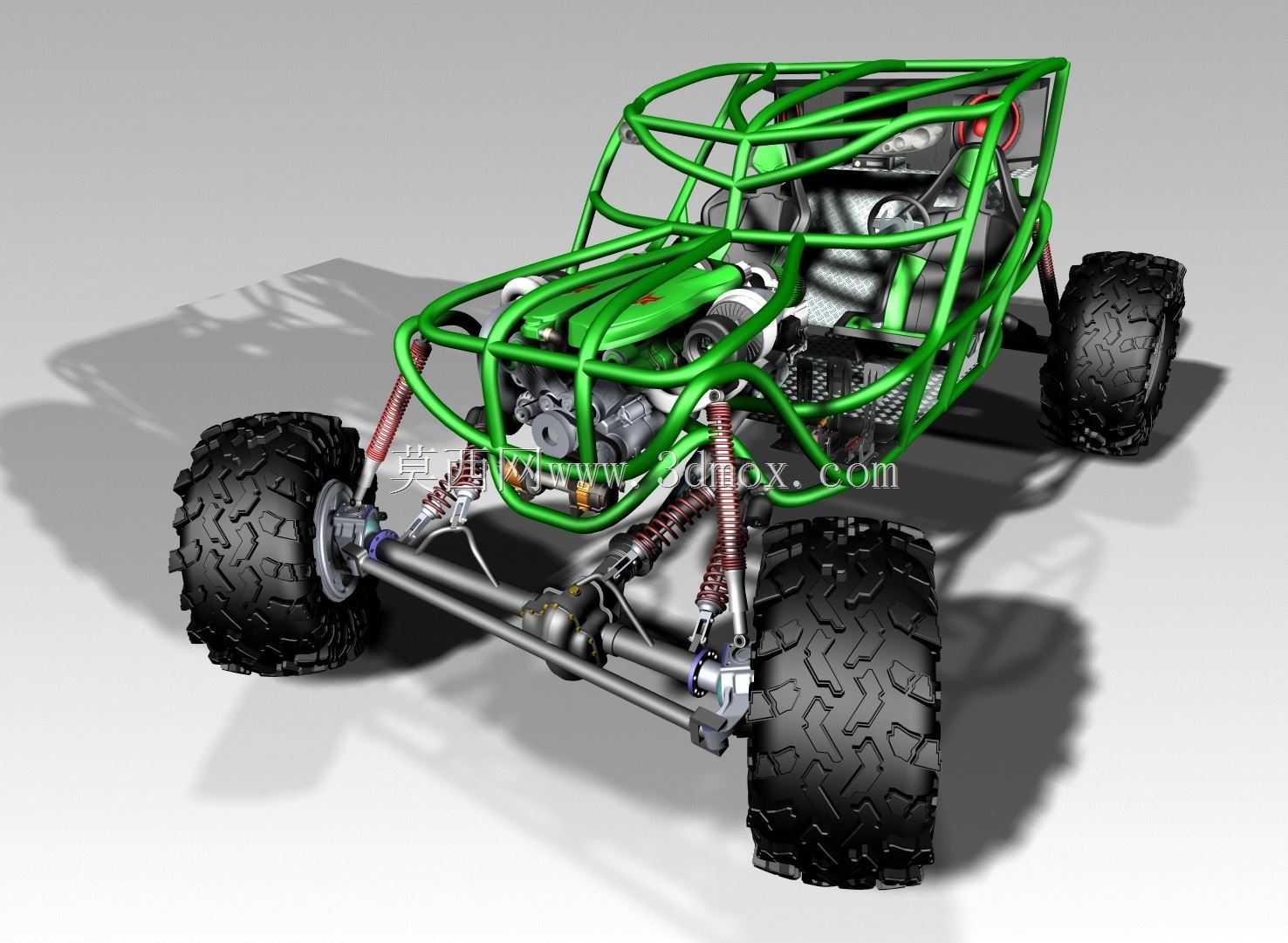

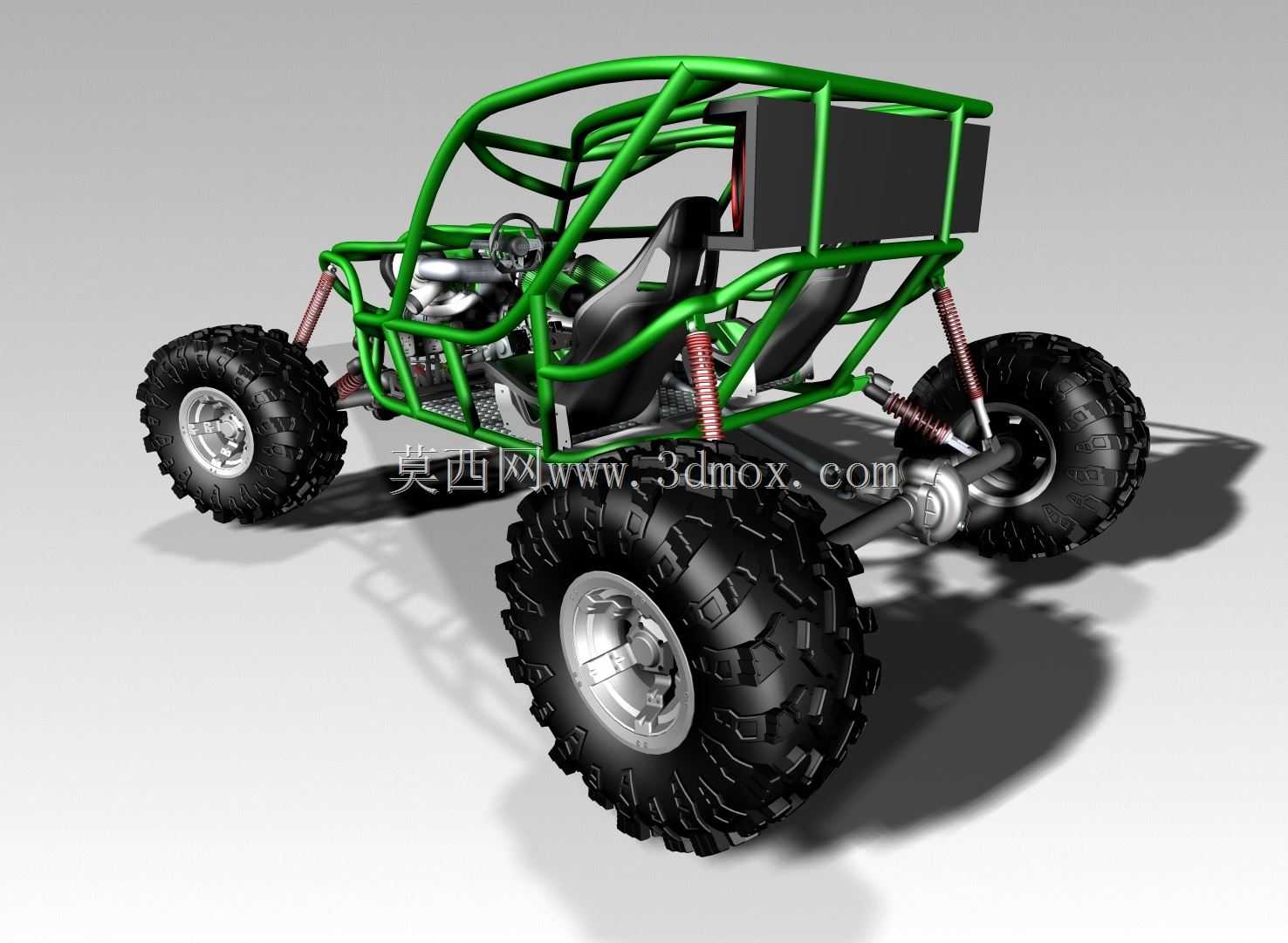

这款管架式越野全地形车的结构设计，核心围绕非铺装路面的高通过性、极端工况下的结构抗扭性展开，整体采用外露空间管桁架承载结构，区别于传统承载式或非承载式车身的设计逻辑，整车主框架采用连续弯管拼接成型，无额外覆盖式蒙皮承担载荷，所有受力路径均通过管径、壁厚匹配的合金钢管传递，在控制整备质量的同时，能承受飞坡落地时的瞬时冲击、侧倾时的扭转力矩，以及交叉轴工况下的车架形变应力。从实际应用场景来看，这类结构的车辆多用于户外越野穿越、场地越野赛事、特殊地形科考通勤等场景，相比量产民用越野车，其结构冗余度更高，维修拆解便捷性更强，出现结构损伤时可直接针对变形管段进行切割更换，无需对整体车身做钣金修复。

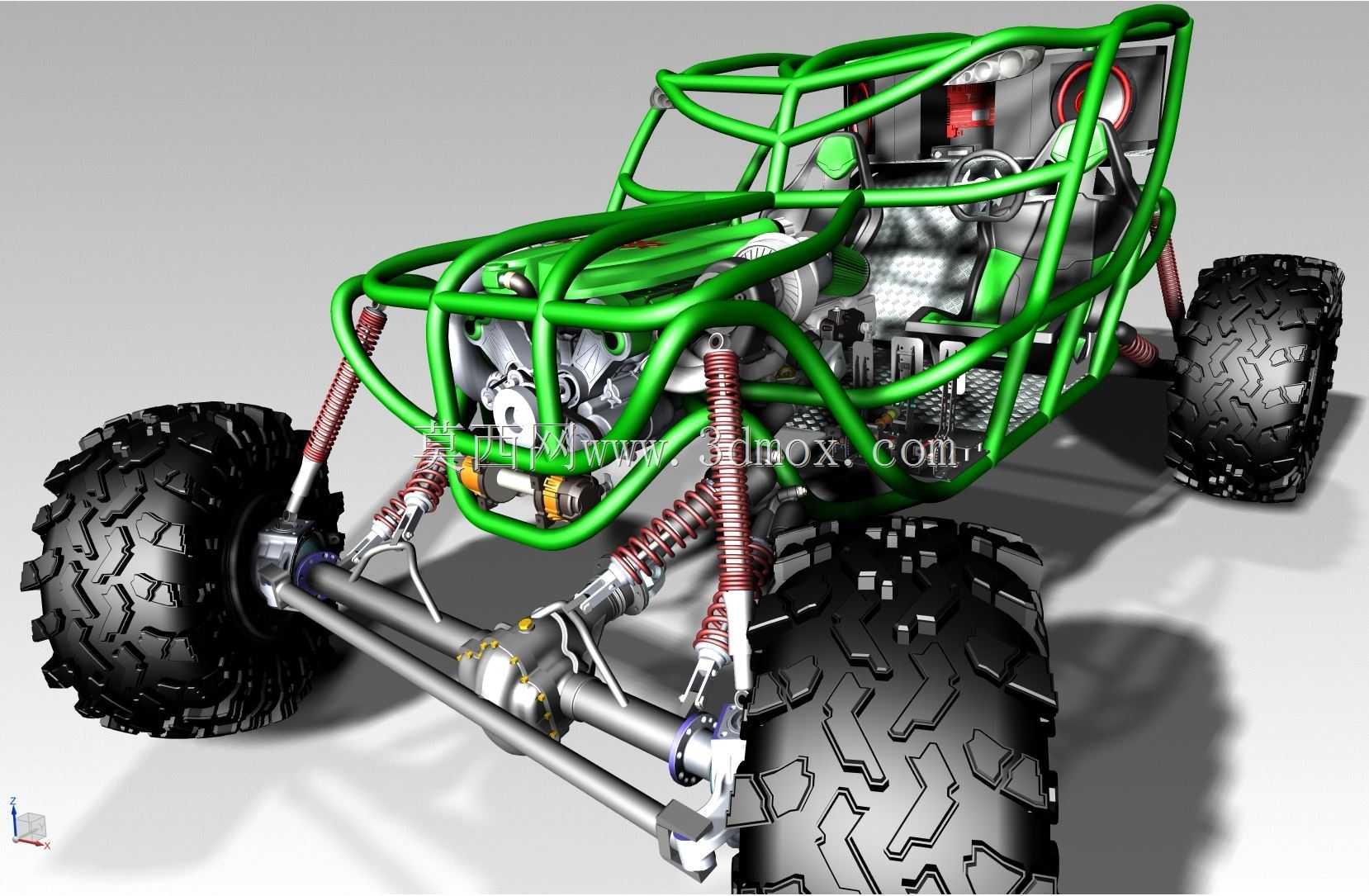

悬架系统采用长行程双叉臂独立结构，匹配螺旋弹簧与筒式减震器的组合，上下叉臂的铰接点位置经过反复校核，预留了足够的跳动行程，在车轮遇到凸起或凹陷路面时，能最大程度保证轮胎与地面的接触面积，减少动力流失与打滑概率；转向横拉杆采用断开式设计，随悬架跳动的转向干涉量被控制在极小范围内，避免大行程悬架动作时出现转向卡滞或轮胎异常磨损。动力单元采用中后置布局，重心集中在车辆几何中心附近，能有效降低爬坡、飞坡时的重心偏移幅度，传动系统匹配万向节传动轴，可适应悬架跳动带来的传动轴角度变化，保证动力持续稳定传递至四个车轮。

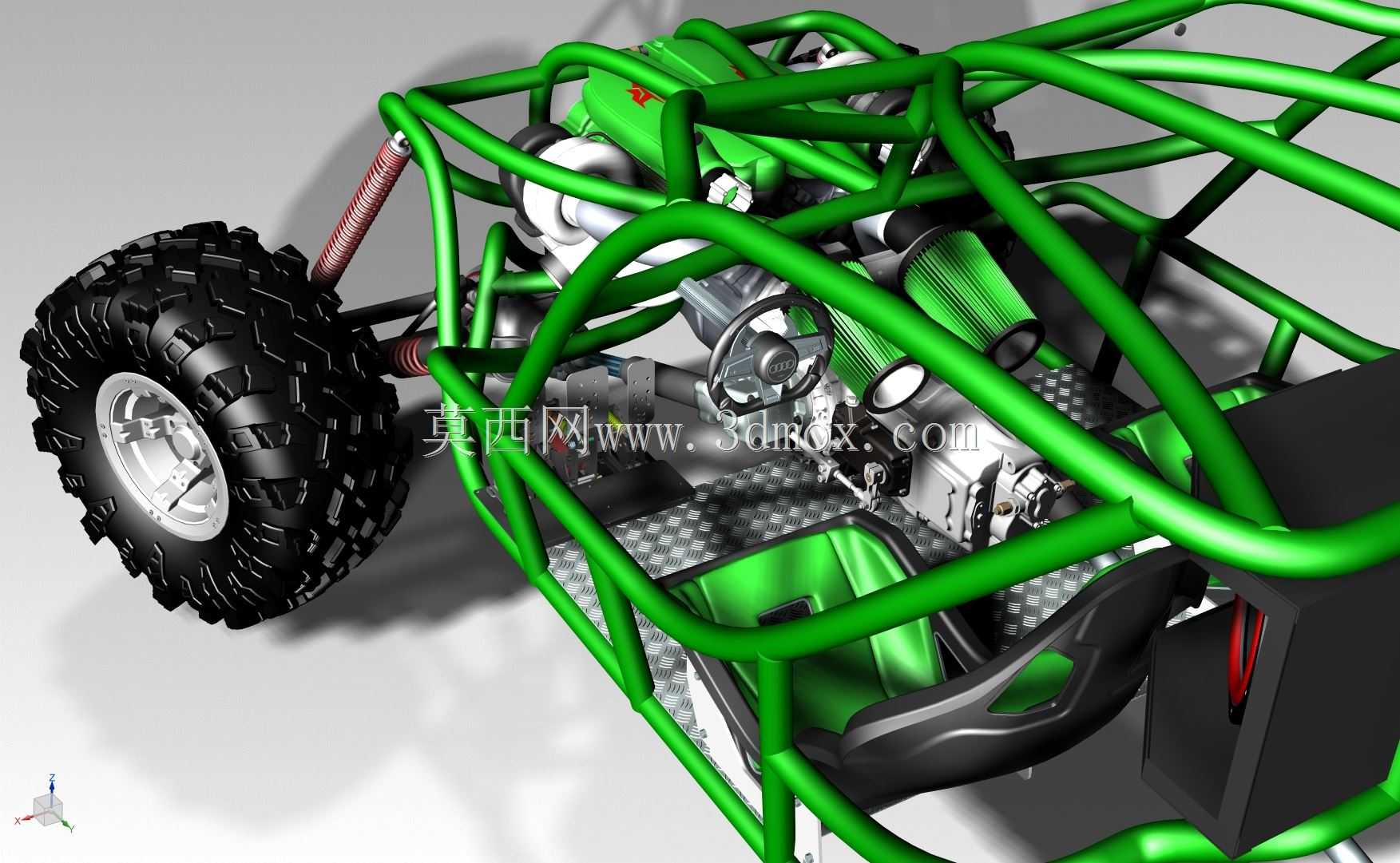

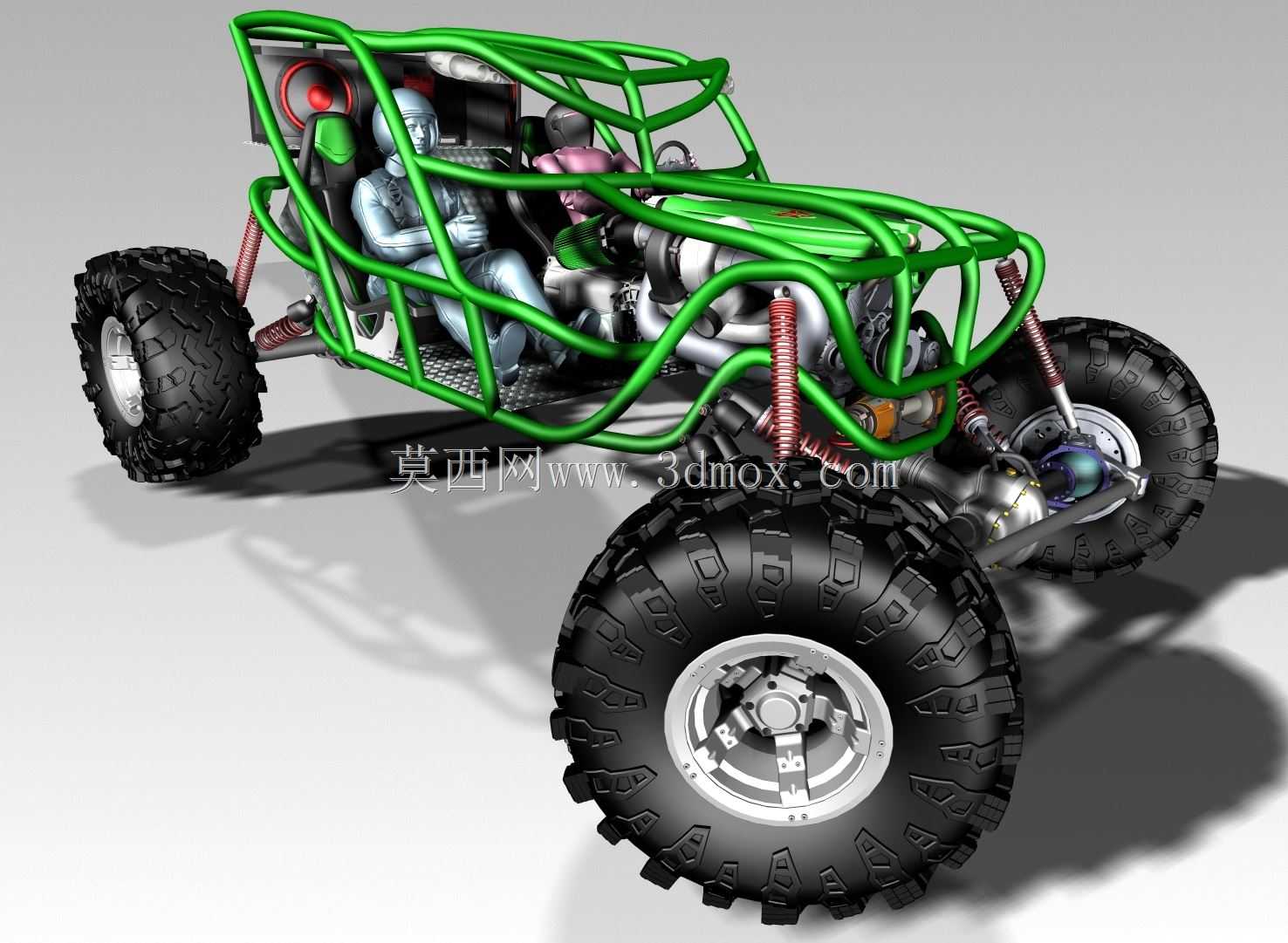

整车的安装边界设计充分考虑了改装适配性，管架上预留了多组标准化安装孔位，可根据使用需求加装防滚架附加结构、外置油箱、储物货架、照明组件等附属部件，驾驶舱内的座椅安装位、踏板安装位、方向盘固定位均采用可调式结构，可适配不同身高的驾驶者调整操作姿态，外露的管架结构也方便后期对制动管路、线束走向进行梳理固定，避免越野过程中管路被碎石击打、被植被拉扯造成损坏。轮胎采用大颗粒深花纹越野胎，胎壁厚度经过加强，可适应碎石、泥泞、沙地等多种低附着路面，轮辋采用防脱设计，低胎压行驶时也能避免轮胎与轮辋脱开。

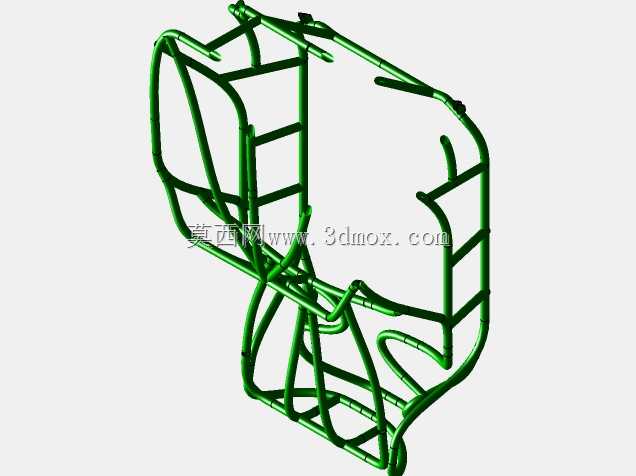

从设计思路上看，这款模型没有冗余的外观装饰件，所有结构均服务于越野性能需求，管架的弯曲弧度既避开了悬架跳动的运动干涉范围，也为发动机、散热系统、转向机构预留了足够的安装与维护空间，各部件的拆装路径均经过模拟验证，日常维护时无需大范围拆解周边结构即可完成滤芯更换、紧固件紧固、减震阻尼调整等操作，车架的主受力管管径从前往后呈渐变式匹配，前部碰撞区域预留了溃缩吸能的管段结构，在发生正面碰撞时可通过前部管段的有序变形吸收冲击能量，减少驾驶舱区域的结构侵入量，保障驾乘人员的生存空间。
