带把手叠放式塑料收纳储物框设计

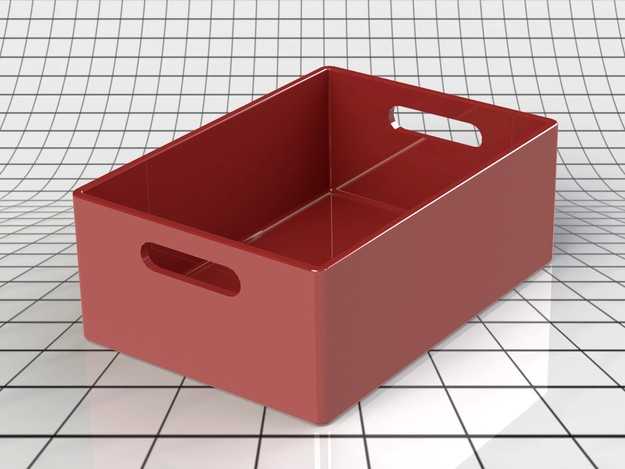

本作品为可叠放式塑料收纳储物框的三维设计方案，建模阶段采用参数化特征建模思路，首先绘制框体底部的矩形基准草图，通过拉伸凸台命令生成框体的基础实体，再对框体侧壁进行等距抽壳处理，设定均匀的壁厚参数，保证注塑成型时的材料流动性与结构强度均衡。框体顶部两侧设计内凹式一体化把手，建模时通过草图绘制把手的长圆形轮廓，使用拉伸切除命令生成把手镂空区域，同时对把手边缘做全圆角过渡处理，避免尖锐棱角导致的使用划伤问题，也提升了手持搬运时的贴合舒适度。框体上下边缘设计有适配的叠放定位结构，上部边缘做外凸的限位止口，下部边缘做对应的内凹卡槽，保证多个框体叠放时不会出现滑移错位，提升竖向堆叠的稳定性。材质设计上，框体主体选用哑光聚丙烯塑料材质，渲染时调整材质的漫反射粗糙度参数，模拟磨砂塑料的柔和质感，避免高反光带来的廉价视觉效果，同时为框体侧壁添加轻微的半透明质感参数，可隐约观察框内收纳物品的大致轮廓，兼顾实用性与视觉通透感。结构设计阶段重点考量框体的承重性能，在框体底部内侧添加交叉式加强筋结构，通过筋特征命令生成均匀分布的加强筋，在不显著增加壁厚与整体重量的前提下，大幅提升框体底部的抗变形能力，避免盛放较重物品时出现底部下塌变形的问题。框体所有内外转角均做圆角过渡处理，既符合注塑成型的工艺要求，避免应力集中导致的部件开裂，也提升了日常使用时的安全性，防止磕碰划伤。渲染阶段采用影棚式布光方案，主光源从侧上方45度角照射，搭配柔和的辅光消除暗部死黑，添加环境反射贴图模拟塑料表面的微弱环境反光，最终呈现出质感真实、结构清晰的收纳框三维效果，可直接用于产品开模前的结构验证、外观展示以及电商宣传素材制作。
