罗技GPRO无线电竞游戏鼠标外观结构

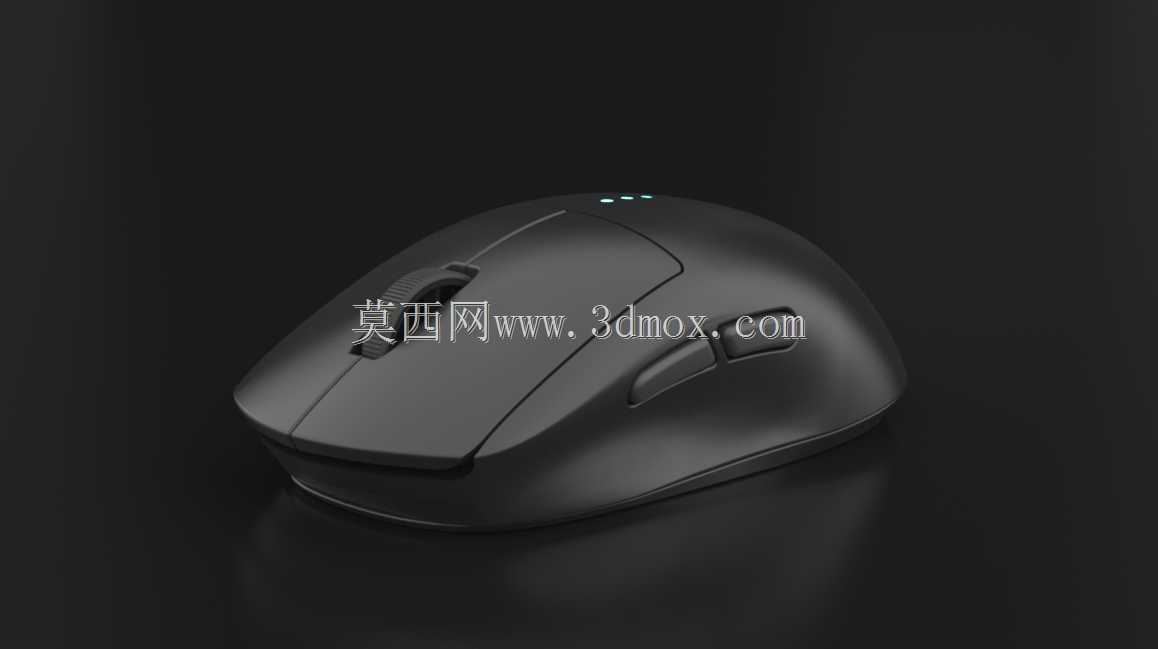

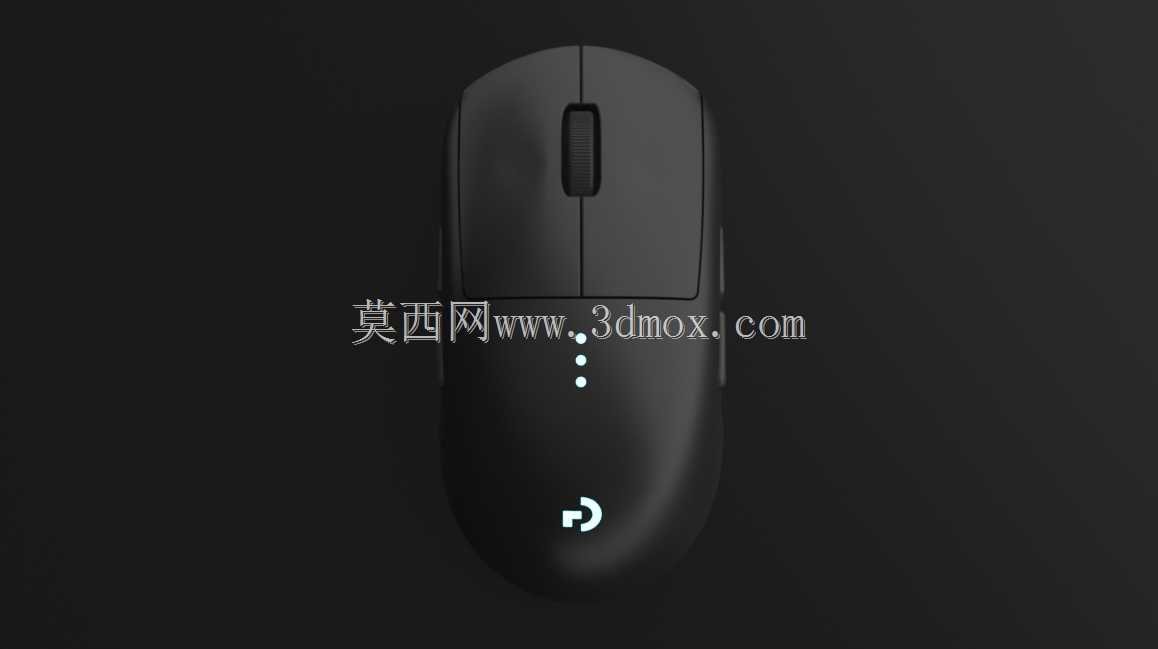

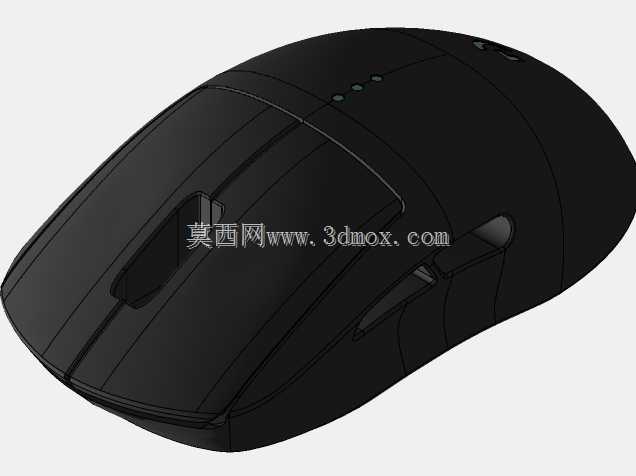

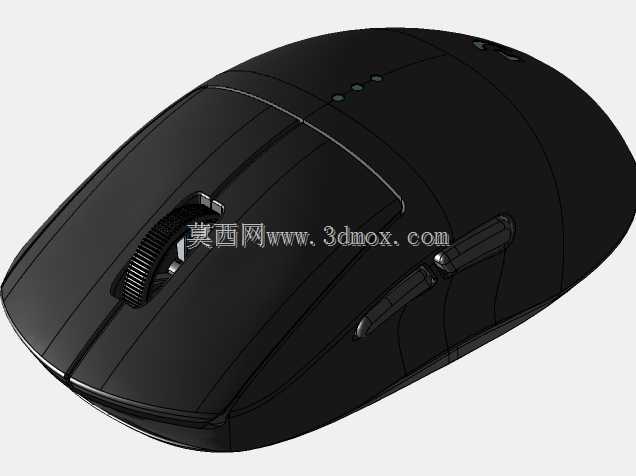

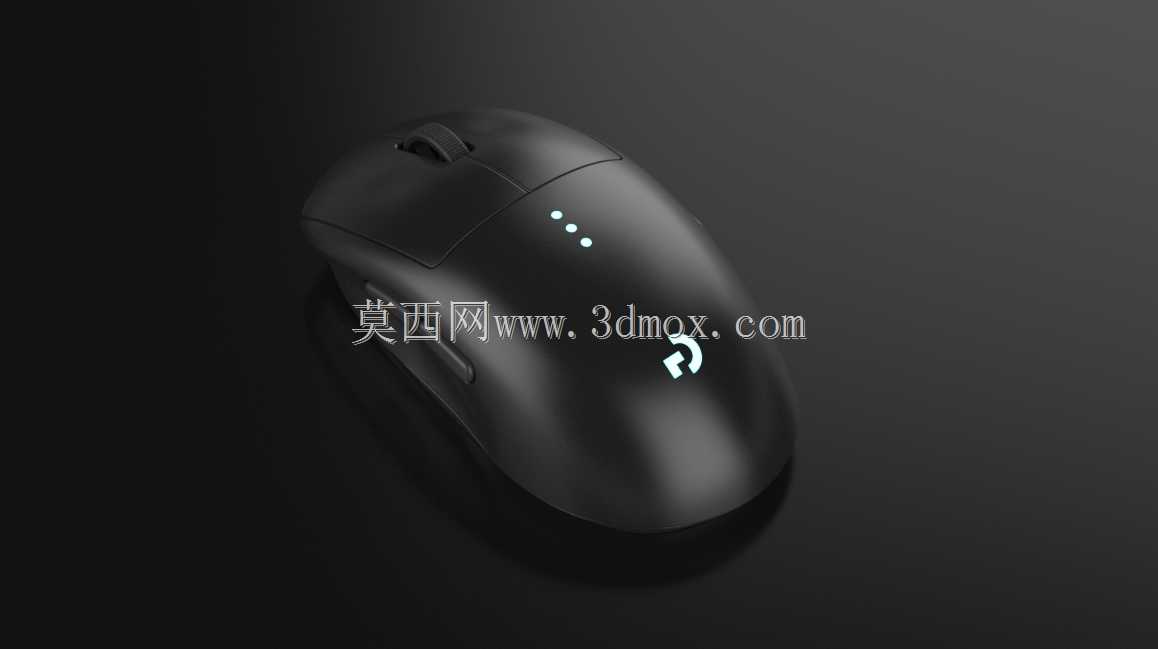

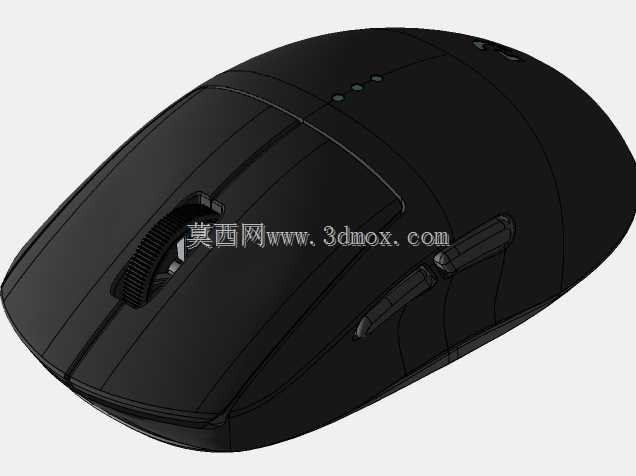

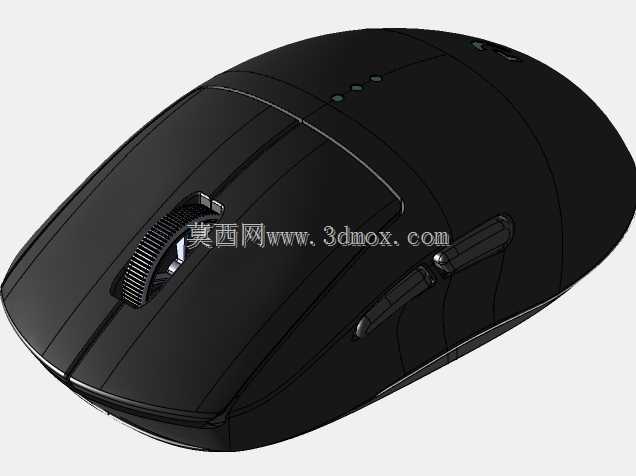

在电竞外设与办公数码设备的结构设计领域，无线电竞鼠标的外观曲面建模一直是消费类电子产品逆向与正向设计中的典型练习项目，这类产品的曲面连续性、握持贴合度直接决定最终成品的用户使用体验。本次呈现的鼠标外观结构，完全还原量产无线电竞鼠标的外部曲面特征，覆盖了上盖曲面过渡、侧裙弧度、按键分型线、滚轮安装位、侧键布局等全部外部结构细节，没有做多余的结构简化，能够直接用于外观验证、手板制作参考或者同类产品的设计对标。从实际应用场景来看，这类对称造型的无线电竞鼠标同时覆盖职业电竞选手日常训练参赛、普通用户办公操作、家用娱乐等多场景使用需求，对称外形能够适配不同握姿的用户，不管是抓握、捏握还是趴握的使用习惯，都能找到合适的握持支撑点。设计思路上，整个上盖采用连续G2曲率过渡，从鼠标尾部的最高点向按键区域平缓收窄，尾部的饱满弧度能够贴合手掌掌心位置，长时间使用不会出现局部硌手的问题；侧裙位置做了微小的内收弧度，刚好匹配拇指与无名指、小指的放置位置，不需要刻意调整手部姿势就能自然贴合鼠标侧面。从安装边界与尺寸控制来看，整个鼠标的外部轮廓严格遵循量产无线鼠标的尺寸规范，长宽高比例符合主流电竞鼠标的尺寸区间，底部的脚贴安装位、接收器收纳槽的外部轮廓都做了准确还原，上盖与底壳的分型线沿着鼠标侧面的视觉腰线布置，既保证了装配后的缝隙均匀性，也不会破坏整体外观的流畅感。按键区域的分体式按键分型间隙控制在合理范围，既保证按键按压的活动行程，也不会出现过大的缝隙影响外观整体性；滚轮位置的凹陷弧度刚好匹配手指指腹的接触曲面，滚动操作时的触感反馈区域做了细微的曲面凸起，能够让用户盲操作时快速定位滚轮位置。侧键的布置位置在拇指自然放置的活动范围内，不需要大幅度移动拇指就能触碰到侧键，同时按键的凸起高度做了控制，避免日常使用中出现误触的问题。鼠标顶部的状态指示灯位置做了下沉式的曲面处理，灯光透出时不会产生直射炫光，同时也保持了上盖曲面的完整性。整个外观模型的曲面构建全部采用实体建模逻辑，没有出现碎面、曲面收敛褶皱等常见建模问题，所有的圆角过渡都匹配量产产品的工艺要求，不同曲面交接位置的圆角半径根据装配需求和视觉效果做了差异化设置，比如握持接触区域的圆角半径更大，提升握持触感，分型线位置的圆角半径更小，保证装配后的视觉精致度。对于结构设计从业者来说，这个模型可以作为消费类电子产品曲面建模的参考案例，学习复杂对称曲面的构建逻辑、分型线的布置技巧、人机工程学在外观设计中的落地方式；对于手板制作从业者来说，完整的外部曲面可以直接用于3D打印验证外观尺寸，调整握持手感；对于外设产品选型人员来说，准确的外观轮廓可以用来对比不同产品的尺寸差异，匹配不同用户的手型需求。
