VGA显示器连接电缆插头结构三维设计

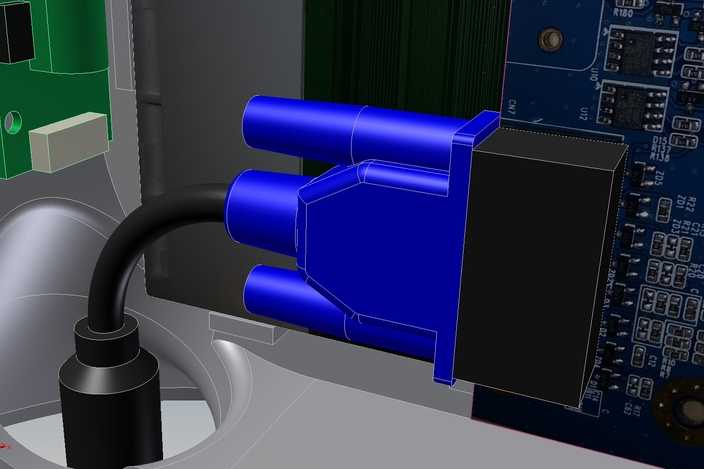

本作品针对VGA显示器配套电缆与插头组件开展三维参数化建模设计，核心目标是验证电缆装配适配性与最小允许折弯半径参数，为显示器外设连接组件的结构设计提供可复用的数字模型参考。建模过程中首先对VGA插头的标准结构进行拆解还原，精准复现插头主体的三排同轴插针基座、蓝色绝缘塑壳的卡扣定位结构、尾部线缆进线的锥形防护套结构，所有插针的排布间距、塑壳的卡位尺寸均遵循通用VGA接口的行业规范，保证模型结构尺寸与实物的一致性。电缆部分采用柔性线缆建模逻辑，通过路径扫描方式生成带黑色橡胶绝缘外皮的线缆模型，重点模拟线缆从插头尾部出线后的自然弯曲形态，通过调整扫描路径的曲率参数，标定出组件装配状态下允许的最小折弯半径，避免实际使用中因线缆弯折角度过小导致内部芯线断裂、信号传输中断的问题。材质渲染阶段针对不同部件匹配对应材质属性，插头蓝色塑壳部分赋予哑光工程塑料材质，添加细微的磨砂质感与均匀的蓝色漫反射属性，还原VGA插头常见的蓝色塑壳外观；插针基座旁的金属屏蔽壳赋予磨砂黑色金属材质，模拟镀锌钢板的弱反光金属质感；线缆外皮赋予黑色软质橡胶材质，添加轻微的表面粗糙度参数，还原橡胶线缆的柔和反光特性；背景搭配的PCB电路板模型则还原了绿色阻焊层、银色焊盘、黑色贴片元件的细节，模拟插头插接在显卡接口上的实际装配场景。设计过程中重点考量插头与线缆衔接处的应力释放结构，通过在插头尾部设计渐变直径的橡胶防护尾套，分散线缆弯折时的应力集中点，同时验证不同折弯半径下线缆与插头尾部的干涉情况，确保模型在模拟实际布线场景时，不会出现部件穿模、结构错位的问题，可直接用于电子设备连接组件的装配干涉校验、布线空间评估，也可作为电子接插件类建模教学的参考案例，帮助学习者掌握柔性线缆与刚性接插件组合建模的操作逻辑，理解接插件结构设计中应力防护、尺寸适配的核心设计要点。
