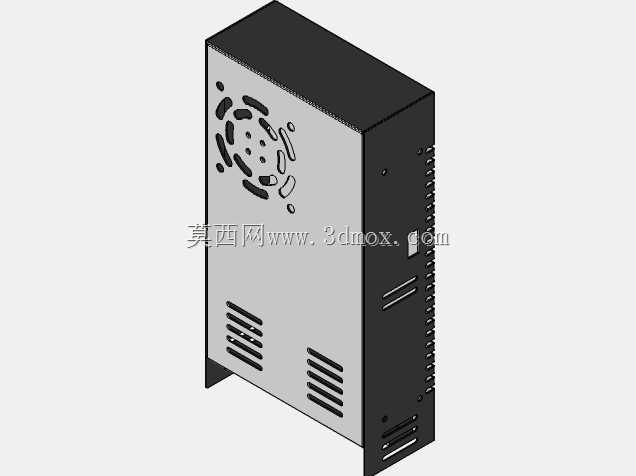

桌面级直流360W开关电源外壳结构设计

这款直流360W供电单元的壳体结构，主要面向桌面式工控设备、小型通讯基站、实验室测试台架、嵌入式工业控制终端等场景的直流供电需求，作为整套供电模块的承载防护结构，需要同时兼顾内部元器件排布、散热效率、安装适配性与外部防护能力，是小功率直流供电系统中不可或缺的结构载体。从实际用途来看，该壳体需要容纳整流桥、滤波电容、PWM控制板、变压器、输出接线端子等核心供电元器件，将高压输入侧与低压直流输出侧做物理隔离，避免外界粉尘、潮气、意外触碰对内部电路造成干扰或损坏，同时规整内部走线，降低电路工作时的电磁外泄，适配多数对供电稳定性有基础要求的民用、轻工业使用场景。在功能特性设计上，壳体侧面预留了多组长条状通风开槽，对应内部发热元器件的排布位置，形成自然对流的散热风道，无需额外加装散热风扇即可满足360W功率下的持续工作散热需求，降低运行噪音与故障点；壳体一侧预留了电源输入接口、开关按键与输出接线端的开孔位置，方便外部线路接驳，壳体底部的折边安装支脚预留了固定孔位，既可以直接平放于桌面或设备仓内，也可以通过螺丝固定在设备机架、安装背板上，适配不同的安装场景。设计思路上，整体采用方正的盒体结构，最大化利用内部空间，在满足元器件排布间距、电气安全爬电距离的前提下尽可能压缩整体体积，减少对安装空间的占用；壳体表面的散热孔采用异形排布，正对内部整流桥与高频变压器的发热核心区域，在保证壳体结构强度的前提下最大化开孔通风面积，同时避免大尺寸开孔导致异物掉入壳体内部的风险；壳体边缘做了折边钝化处理，避免生产装配、后期维护时划伤操作人员，侧边的拼接结构采用卡扣加螺丝的双重固定方式，既方便生产组装，也能保证壳体拼接后的结构强度，避免长期使用出现接缝松动变形的问题。在外形尺寸与安装边界上，整体采用长方体构型，长宽高比例适配常规小功率电源的内部元器件排布，底部支脚向外延伸出少量距离，保证平放时的稳定性，固定孔位的间距符合通用小型供电设备的安装孔位标准，可以直接替换同功率段的多数常规直流电源壳体，无需额外调整安装位的开孔尺寸；壳体侧壁的开槽宽度控制在安全范围内，既保证通风量，也能避免常规尺寸的导线、金属碎屑掉入内部引发电路短路，整体安装边界预留了接线端的操作空间，在设备仓内安装时无需额外预留过多的侧面操作距离，适配紧凑的设备内部安装环境。
