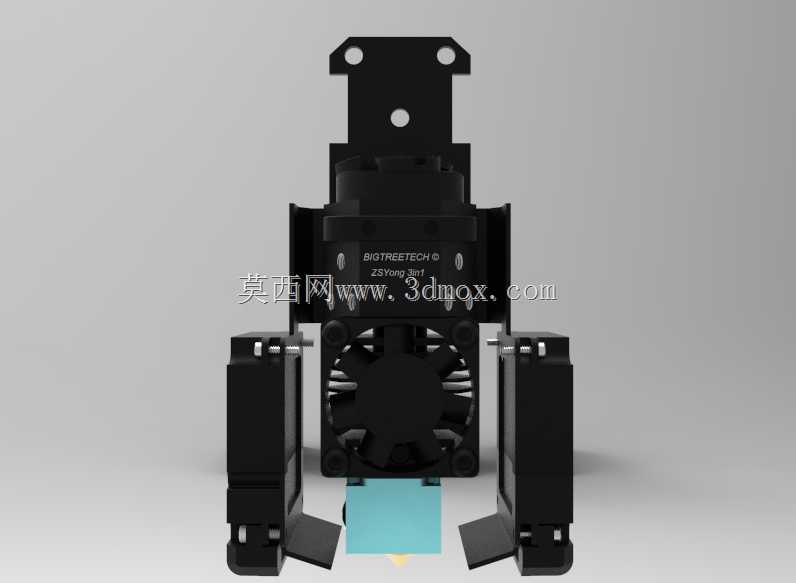

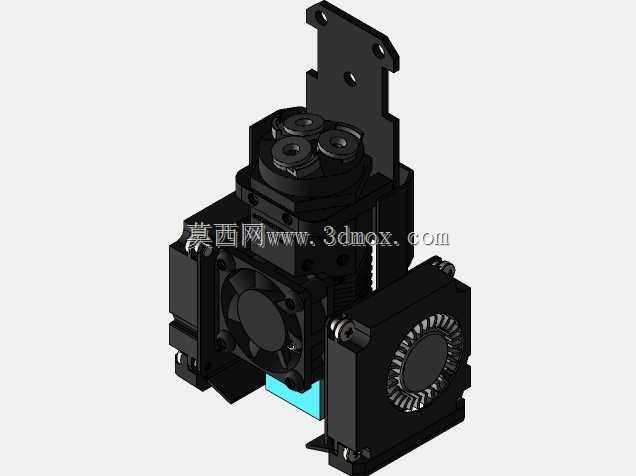

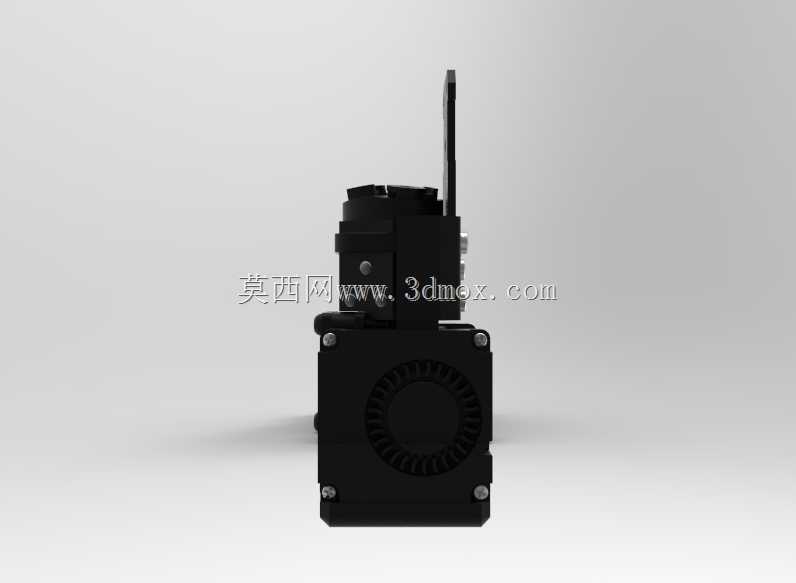

BigTreeTech三合一热端带蓝宝石Plus坐骑结构

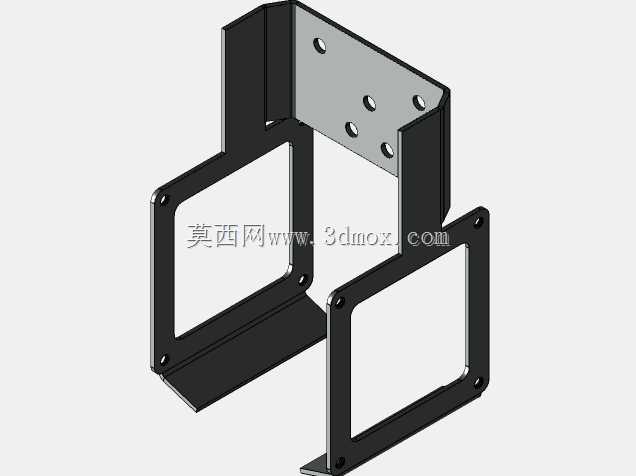

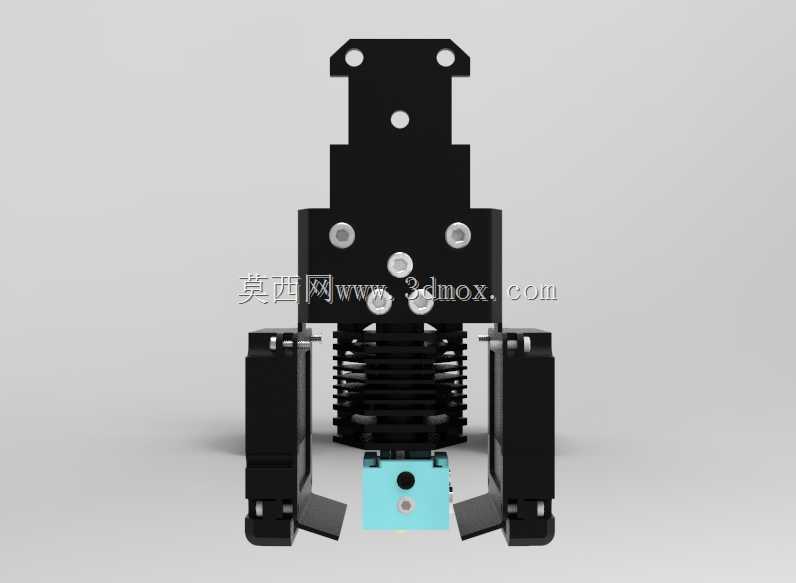

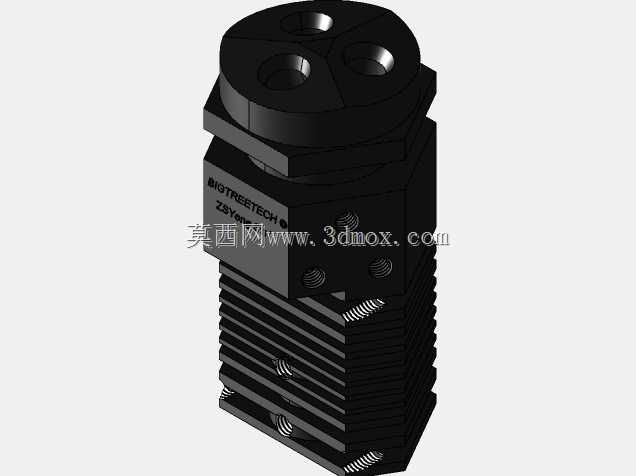

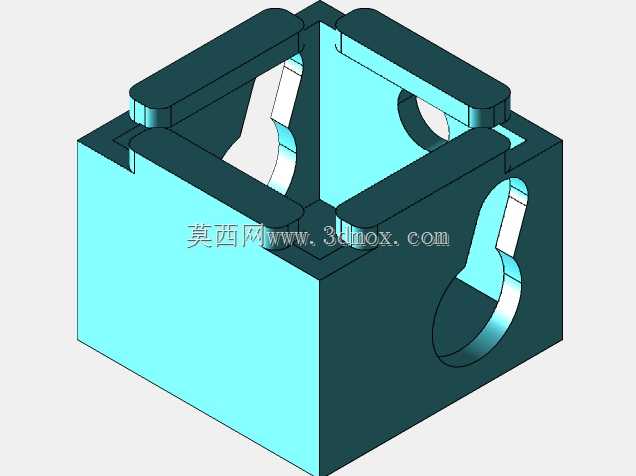

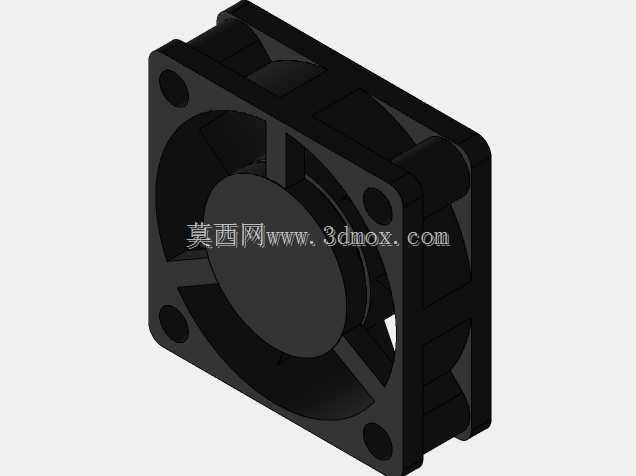

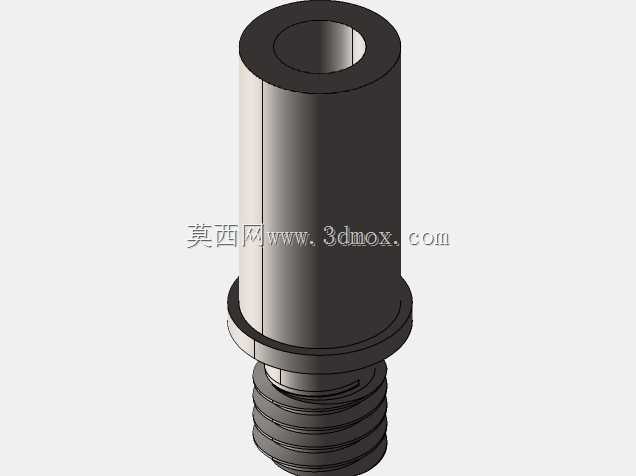

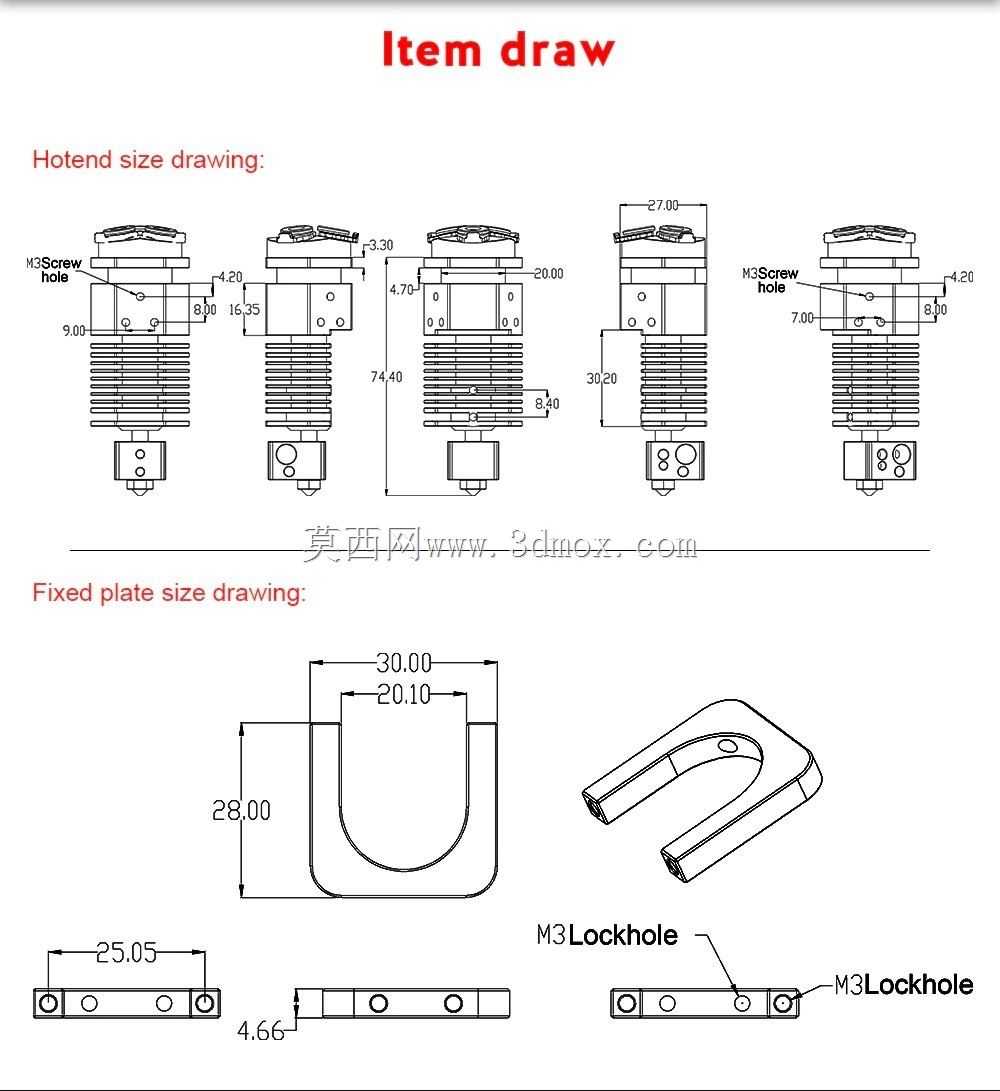

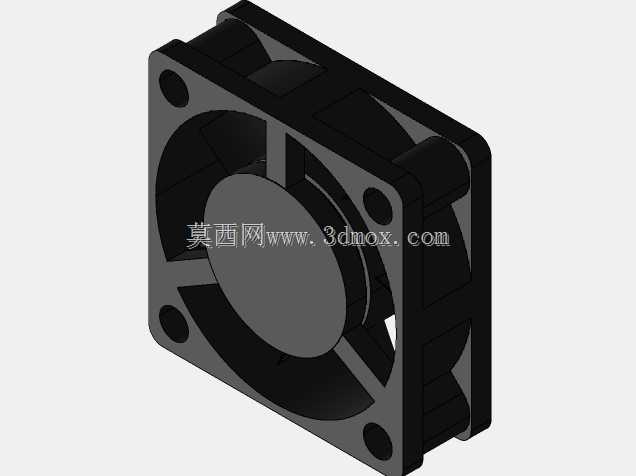

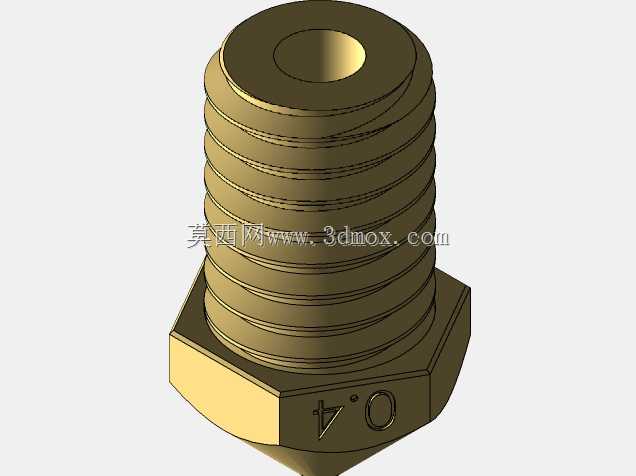

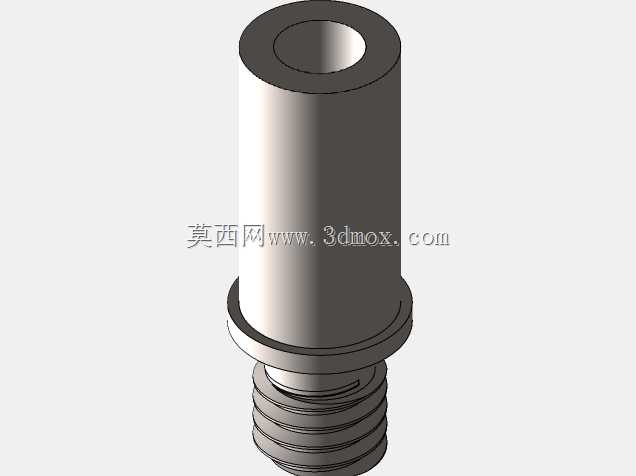

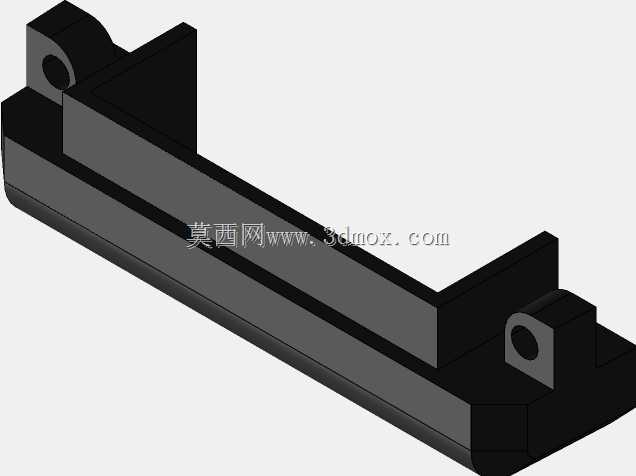

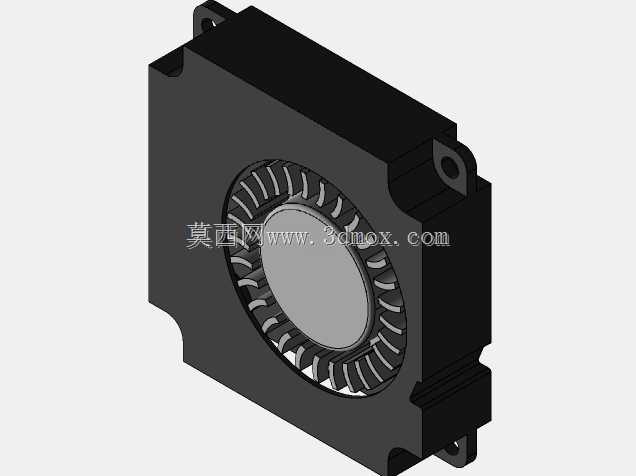

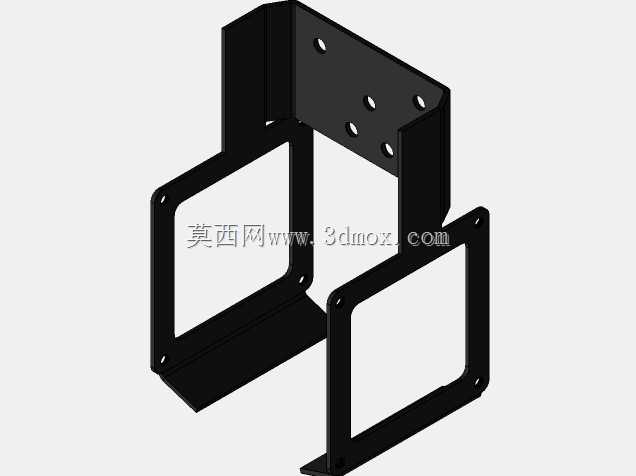

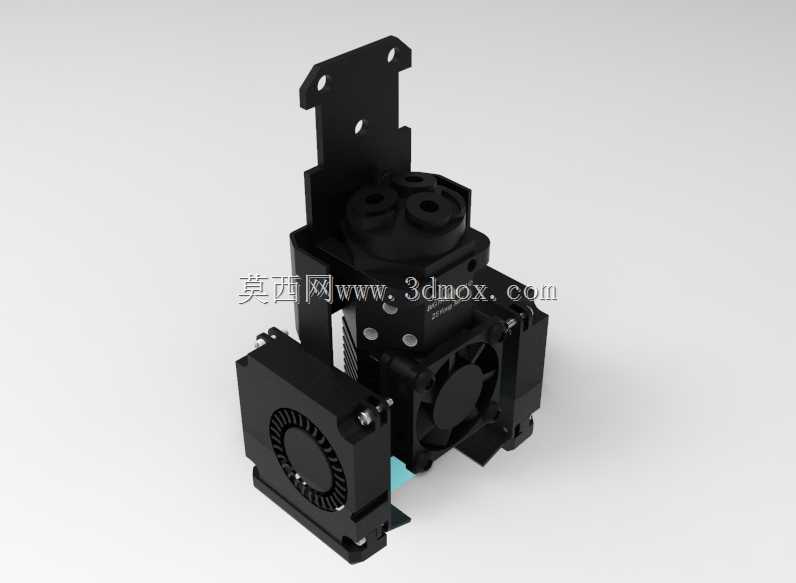

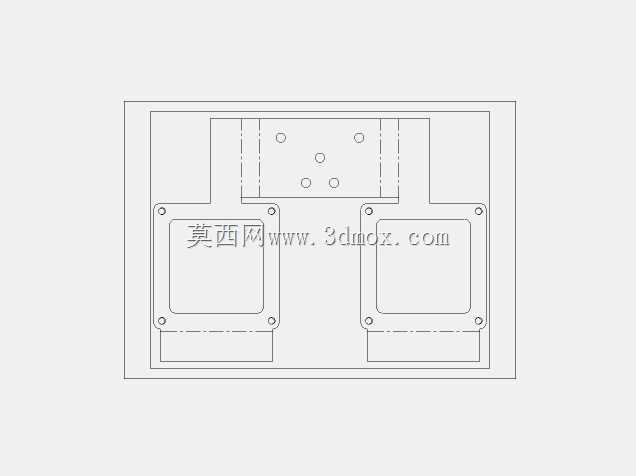

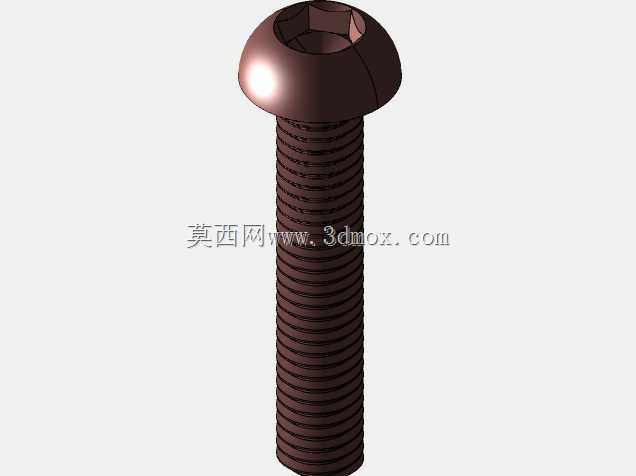

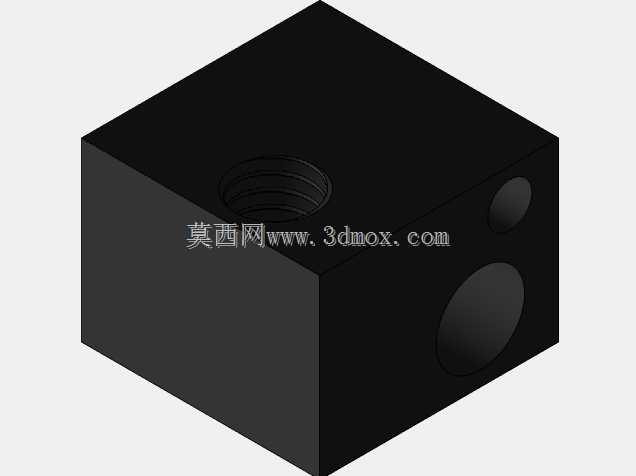

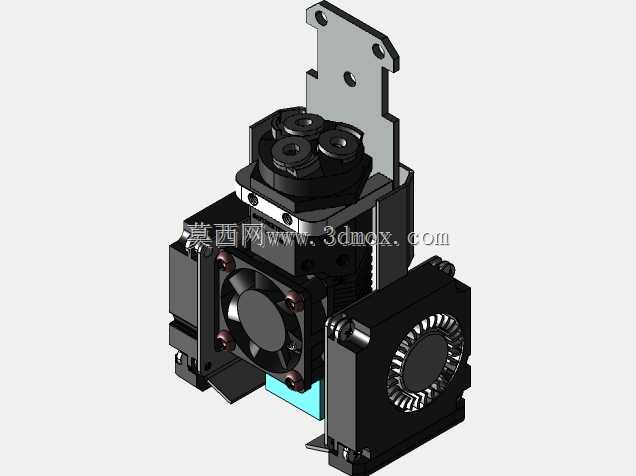

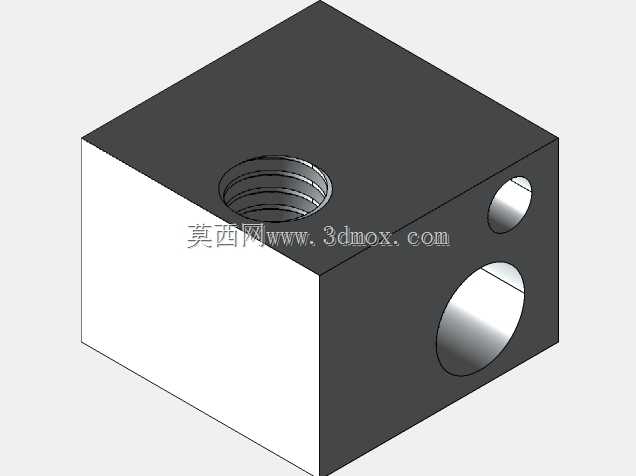

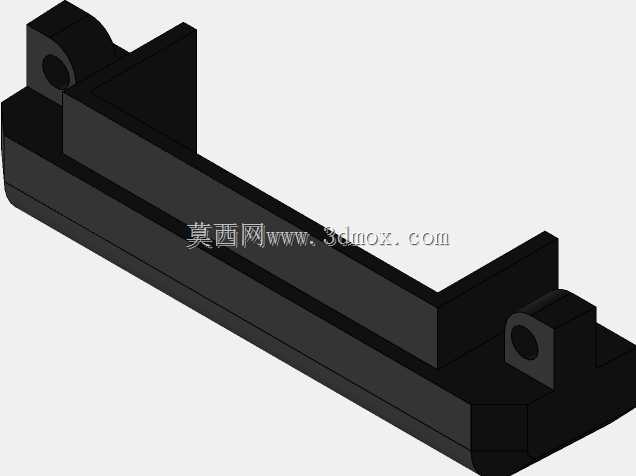

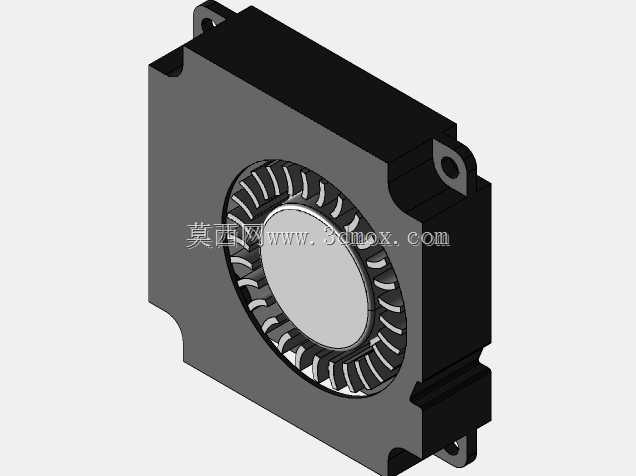

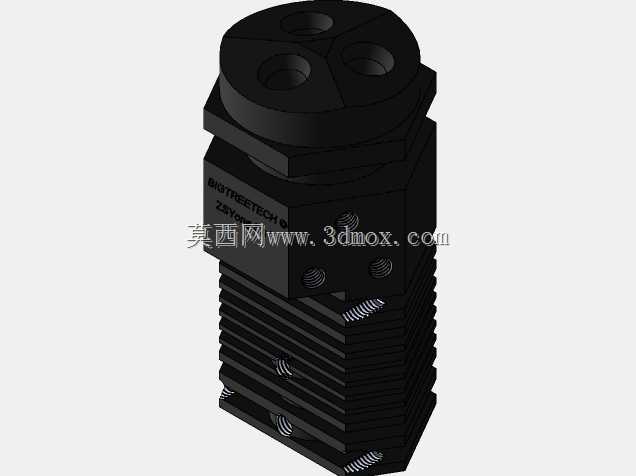

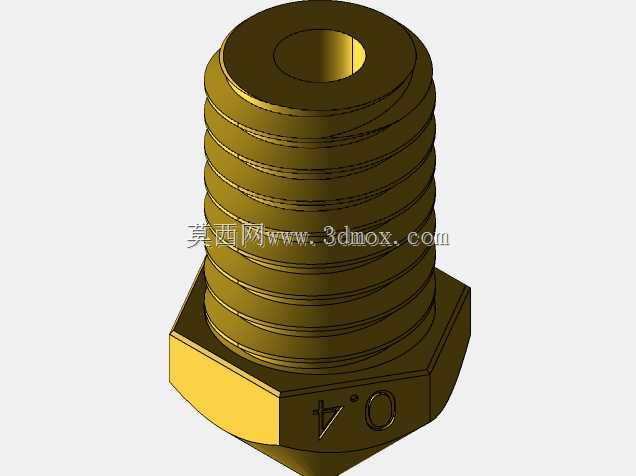

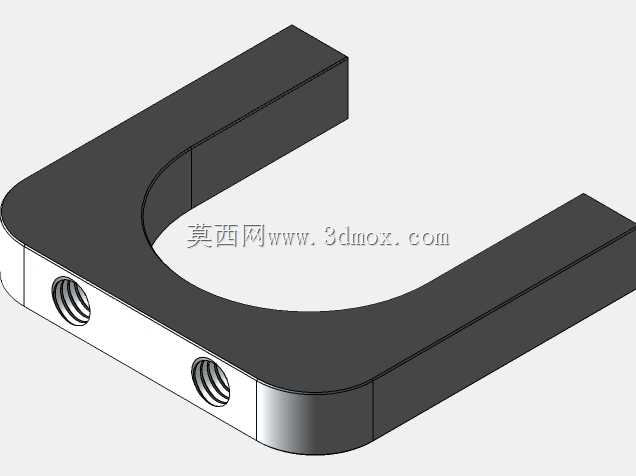

这款三合一挤出热端组件，主要面向多耗材切换的FDM 3D打印场景，适配蓝宝石Plus机型的安装空间，解决多色打印过程中频繁换料、耗材残留混色的痛点，可同时装载三种不同耗材，在打印作业中实现快速切换，减少换料等待时间与耗材浪费。从结构设计来看，组件集成了加热块、散热风道、安装挂载支架三个核心部分，加热端采用紧凑布局，三个进料通道汇聚至同一喷嘴位置，保证不同耗材挤出时的定位精度，避免多色打印出现错位偏差。散热部分搭配40mm规格的涡轮风扇与导流风道，针对热端冷端段做定向散热，防止耗材在喉管位置提前软化造成堵头，风道的导流角度经过适配，气流可直接覆盖喉管散热鳍片区域，同时不会直吹打印件造成翘边问题。安装挂载部分的支架完全匹配蓝宝石Plus机型的X轴滑台安装孔位，安装时无需对原有设备做打孔、切割等改装，直接替换原有单挤出热端即可完成装配，支架上预留了风扇接线、热敏电阻线、加热棒线的走线槽位，可将线材规整收纳，避免打印过程中线材与机架、传动带发生干涉。设计过程中优先考虑了安装边界的适配性，组件整体外轮廓尺寸控制在原有单热端的运动行程范围内，不会出现打印到边缘位置时组件与机架碰撞的问题，Z轴方向的高度差经过校准，替换后无需重新调整Z轴限位开关的触发位置，可直接沿用原有调平参数。热端的进料通道采用光滑内壁设计，减少耗材进给的阻力，适配PLA、ABS、PETG等常用FDM打印耗材，加热块的温度均匀性经过优化，三个进料口位置的温度差控制在±5℃范围内，避免不同耗材因温度差异出现熔融状态不一致的问题。组件上的风扇安装位采用快拆结构，后期维护清理风扇灰尘、更换风扇时无需拆解整个热端结构，仅需松开两颗固定螺丝即可取下风扇，降低日常维护的操作难度。挂载支架上还预留了BLTouch自动调平传感器的安装位，用户可根据自身需求加装调平组件，无需额外设计打印转接件，进一步拓展组件的适配能力。散热风道的出风口做了收窄处理，提升气流流速，让冷端的散热效率满足高速打印时的散热需求，即使在150mm/s的打印速度下持续长时间作业，喉管位置的温度也能保持在耗材玻璃化转变温度以下，有效降低堵头故障的发生概率。
