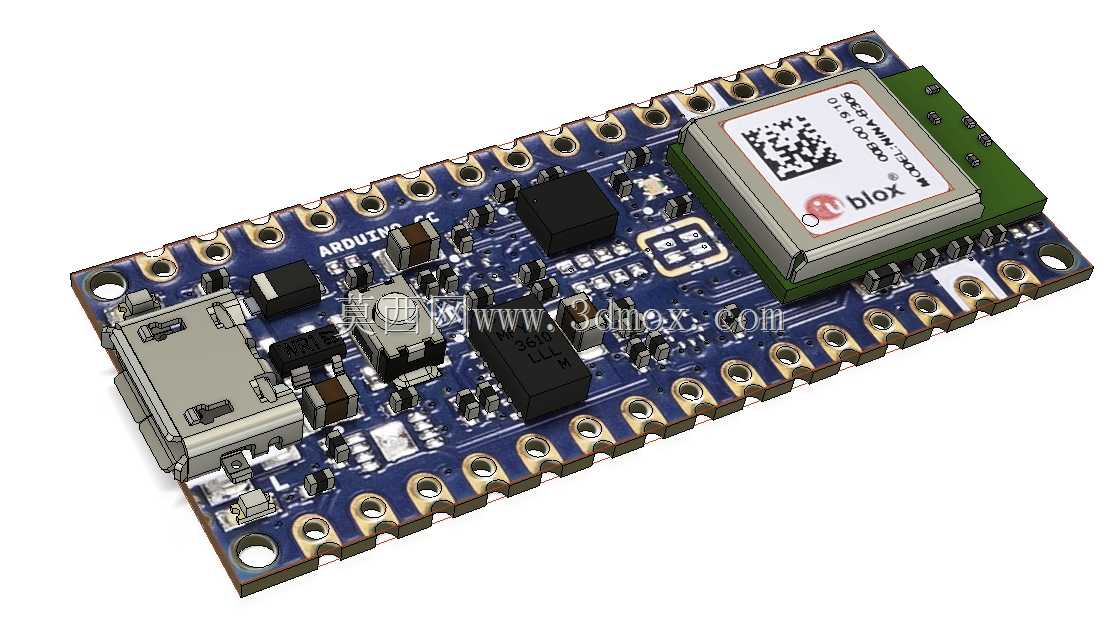

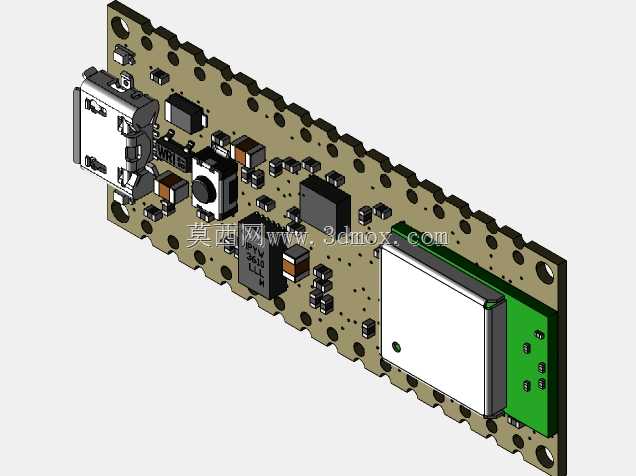

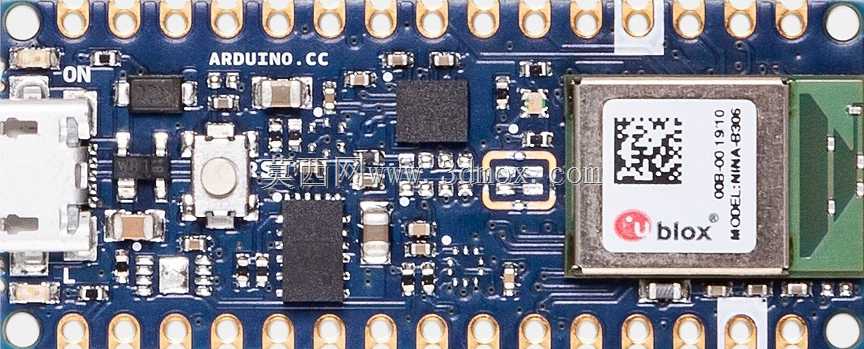

Arduino Nano 33 BLE开发板结构设计

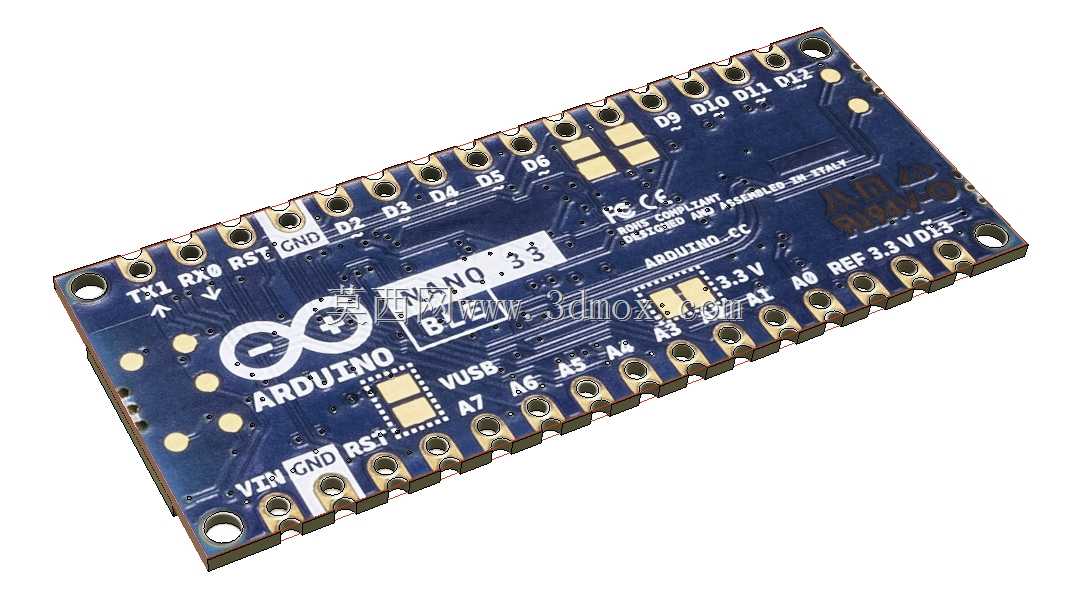

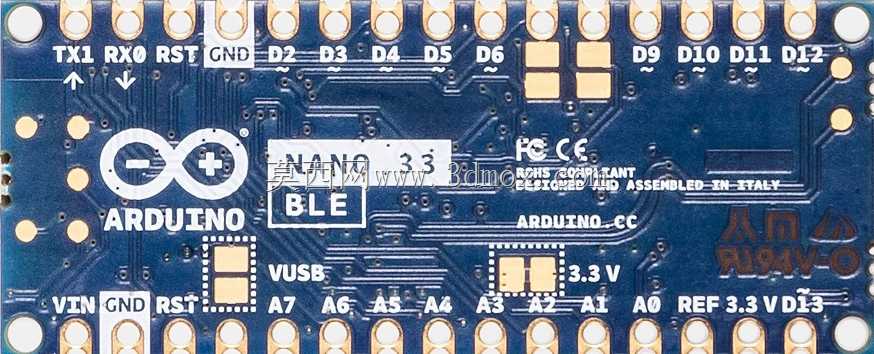

这款嵌入式蓝牙开发板的三维结构设计，完全围绕小型化智能硬件的集成需求展开，适配穿戴式设备、小型物联网终端、低功耗传感节点这类对安装空间有严苛要求的应用场景，可直接嵌入到智能手环、环境监测节点、小型机器人控制端、无线数据采集终端等产品内部，作为核心控制与无线通讯载体使用。从功能特性来看，板载集成低功耗蓝牙通讯模块、核心处理单元、电源管理电路、USB接口以及多组IO引出排针，能够实现传感数据采集、蓝牙数据透传、外设驱动控制等核心功能，无需额外扩展过多外围电路即可完成基础原型搭建，大幅缩减小型智能硬件的开发周期。设计过程中优先考量了安装边界的适配性，整体采用窄长型板型布局，板边排针采用标准2.54mm间距排布，既兼容面包板快速插接验证，也能直接通过排针焊接到定制载板上，板体厚度控制在常规PCB板厚加元件最高凸起的合理范围内，板上最高元件为蓝牙模块区域，其余阻容、接口元件均控制在更低的高度区间，不会在嵌入式安装时出现空间干涉。设计时对板上所有元件的占位做了精准还原，包括USB接口的插拔空间预留、复位按键的按压行程空间、板载指示灯的可视位置都做了对应结构避让，避免外壳装配后出现按键无法按压、接口无法插接线缆的问题。贴花层完全还原了板身丝印标识，包括引脚定义标注、板卡品牌标识、模块认证标识，在做整机装配验证时可以直接通过丝印快速对应引脚定义，减少接线错误概率。结构建模时对排针的引脚长度、焊盘凸起高度都做了还原，能够直接用于外壳开孔的位置校验，比如USB接口的开孔位置、复位按键的开孔位置都可以直接通过该模型完成干涉检查，不需要反复打样验证板卡与外壳的匹配度。对于做小型智能硬件开发的结构工程师来说，该模型可以直接导入到整机装配文件中，完成板卡的固定柱位置设计、内部走线空间规划、外壳与板卡元件的安全间隙校验，尤其是在做穿戴类产品设计时，板卡的边角做了圆弧过渡处理，不会在狭小的壳体内刮伤内部走线，板上的安装定位孔位置也完全适配实际硬件，能够直接用于固定柱的对位设计。在实际选型验证阶段，通过该模型可以提前确认板卡与电池、传感模块等其他内置部件的位置关系，优化内部堆叠方案，在有限的空间内实现更合理的部件排布，同时兼顾散热空间预留，避免高集成度下元件热量堆积影响运行稳定性。
