车载柴油储油箱三维结构设计模型

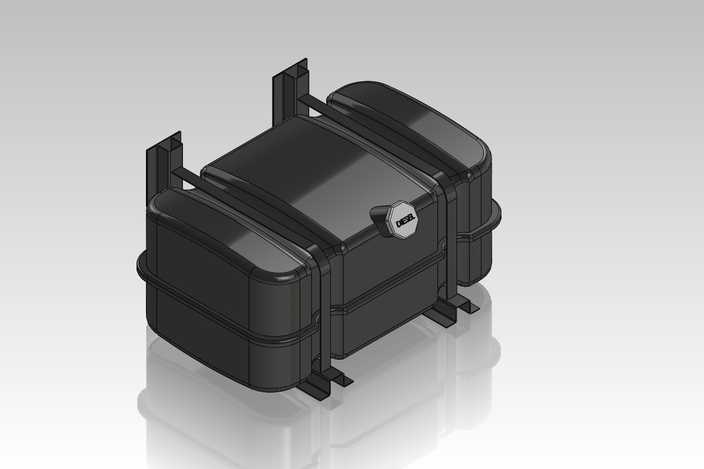

本模型为车载柴油储油箱的三维设计成果，建模阶段采用参数化特征建模思路，先基于车载安装空间的边界约束绘制主体轮廓草图，通过拉伸、抽壳命令生成油箱的中空主体壳体，壳体壁厚按照车载燃油容器的承压要求设定均匀数值，保证储油状态下的结构强度同时控制整体自重。建模过程中对油箱的边角做了大圆角过渡处理，既避免应力集中提升结构抗冲击性能，也适配车载安装场景下的空间避让需求，减少与周边部件的干涉风险。模型完整还原了油箱的外部安装结构：侧面与底部设置的多组安装支脚带有标准化安装孔位，可直接与车辆底盘的安装支架对位固定，支脚与箱体连接处做了加厚筋位处理，强化安装部位的承重能力，应对车辆行驶过程中的振动载荷。箱体顶部设置的注油口带有旋盖结构，旋盖表面做了防滑纹理设计，还原真实部件的操作手感，注油口与箱体的衔接处做了密封凸台结构，满足燃油存储的密封要求。材质渲染阶段，箱体主体采用耐油改性工程塑料的哑光黑材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，同时添加细微的颗粒纹理提升真实度；安装支脚与箱体采用同系列材质但调整反光参数，区分结构部件的视觉层次；注油口旋盖采用略带金属质感的深灰材质，表面印制的标识做了凹凸贴图处理，还原真实部件的标识细节。渲染时采用柔和的工作室光源，在箱体下方生成柔和的倒影效果，清晰呈现油箱的整体轮廓与结构细节。结构设计上充分考虑车载场景的使用需求，箱体外部设置的多道加强筋沿箱体轮廓分布，提升箱体的抗形变能力，避免车辆行驶过程中燃油晃动造成箱体鼓胀变形；整体造型采用扁平化的方正轮廓，最大化利用底盘的安装空间，提升储油容积的同时降低重心，提升车辆行驶的稳定性。模型的各部件结构拆分清晰，安装位、注油结构、加强结构均做了独立特征建模，可直接用于结构验证、安装模拟以及后续的工程出图使用，完整还原了车载柴油储油箱的工业设计细节与结构逻辑。
