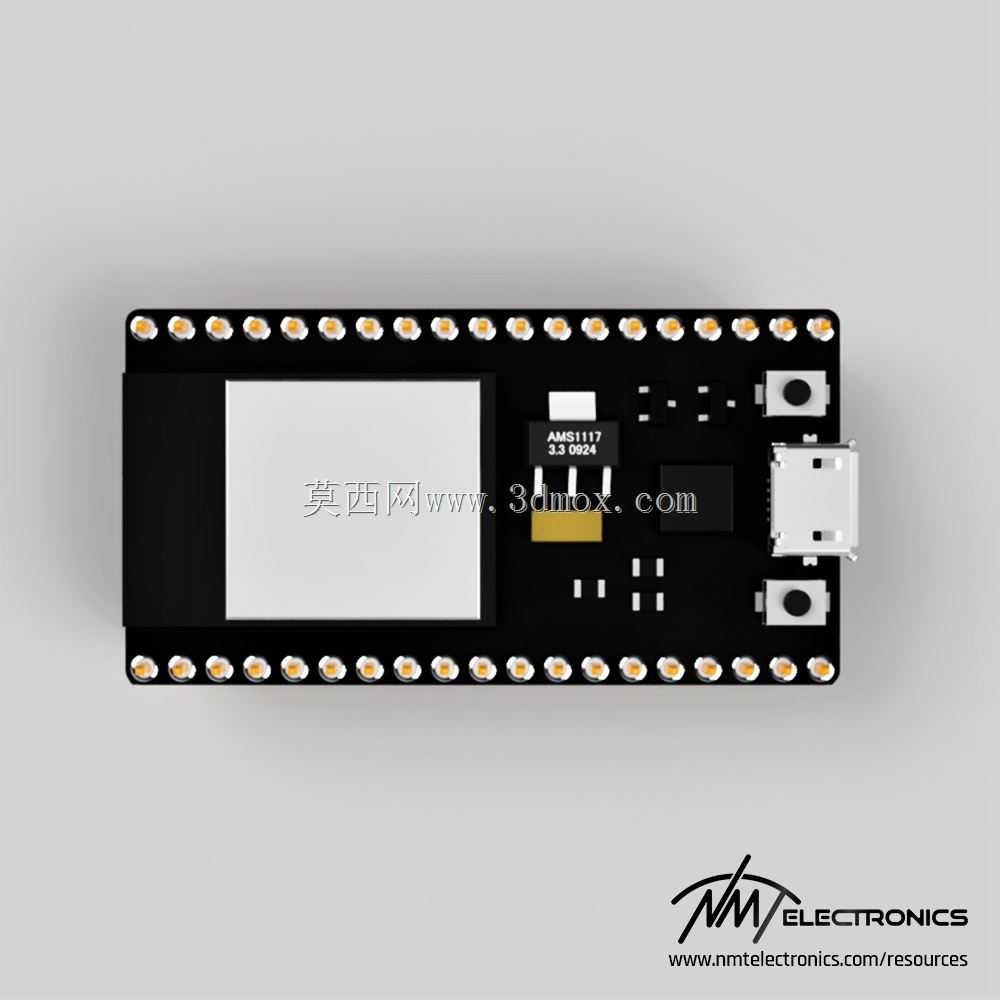

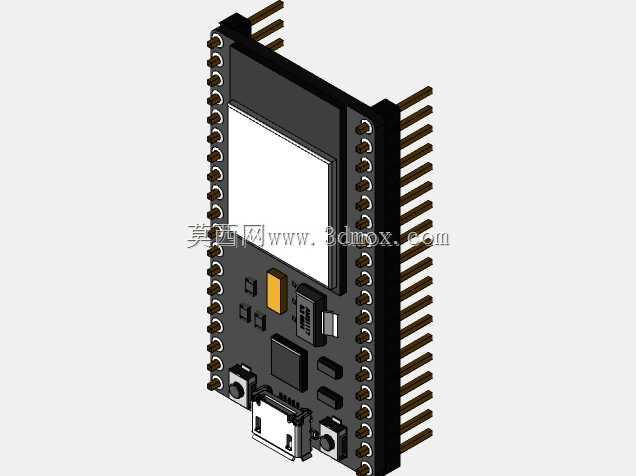

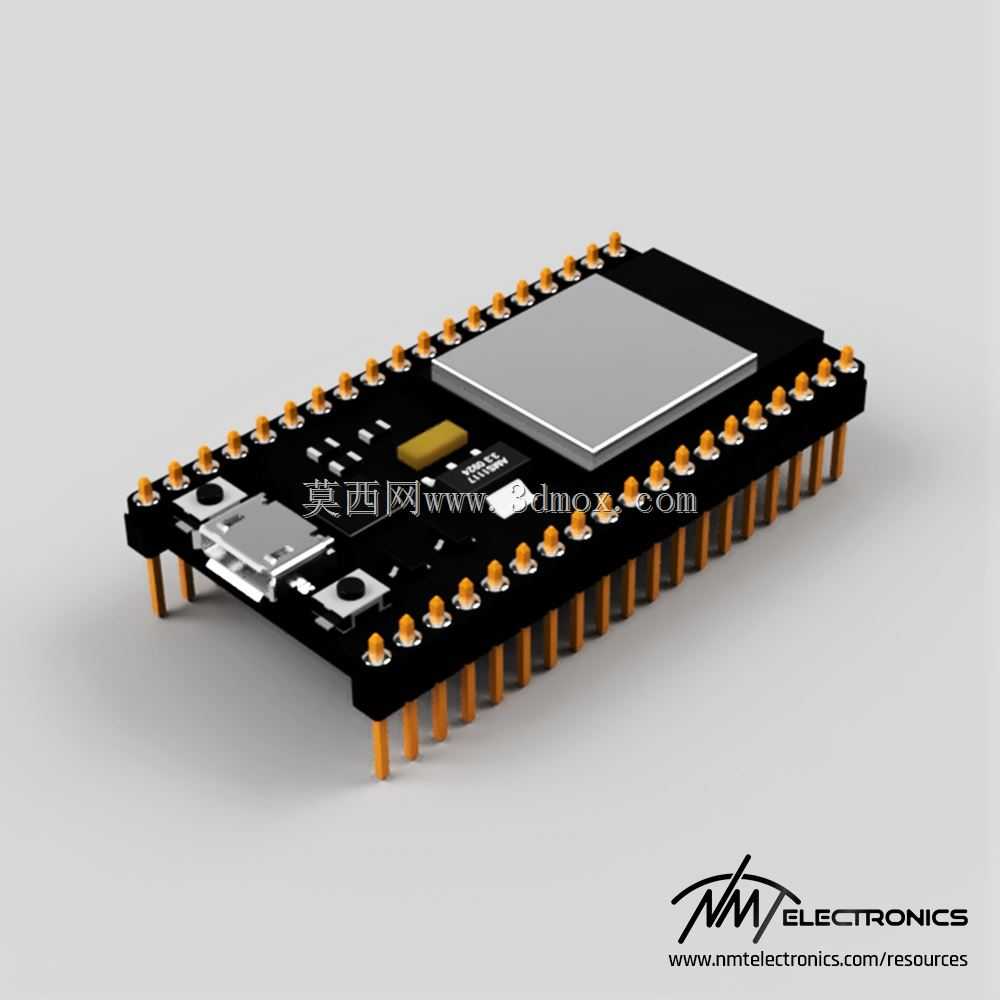

安信可NodeMCU-32S ESP32开发板结构设计

这款开发板是面向嵌入式物联网开发场景打造的核心控制硬件，在智能家居终端搭建、工业传感节点部署、创客原型验证、教学实验实训等场景中有着极高的应用普及率，能够为开发者提供稳定可靠的硬件载体，快速完成从功能验证到小批量产品落地的全流程开发工作。作为集成了WiFi与蓝牙双模通信能力的主控板卡，它能够直接对接各类常见的外设模块，包括温湿度采集传感器、人体红外感应模块、继电器控制单元、显示屏模组等，无需额外扩展复杂的外围电路即可完成基础功能搭建，大幅降低了物联网项目的前期开发门槛。从产品功能特性来看，板载的ESP32主控芯片集成了双核处理核心，具备充足的运算能力支撑多任务并行处理，板上预留的排针引脚将主控的全部IO口引出，能够支持SPI、I2C、UART、ADC等多种常用通信协议，可灵活适配不同类型的外接设备；板载的USB转串口电路能够直接实现程序下载与串口调试功能，开发者仅需通过普通USB线连接电脑即可完成代码烧录与运行状态监测，无需额外配置专用下载器。在设计思路上，这款开发板遵循了紧凑实用的布局原则，将核心主控芯片、通信天线、电源管理电路、复位与用户按键、USB接口等元器件进行合理排布，在保证信号完整性的前提下尽可能压缩板卡体积，既能够满足面包板插接实验的使用需求，也能够直接嵌入到定制化的产品外壳中作为成品主控使用。板卡的排针采用标准2.54mm间距设计，能够完美兼容市面上通用的面包板、洞洞板以及各类扩展底座，安装边界清晰规整，整体长宽尺寸适配多数小型物联网终端的外壳预留空间，排针引脚长度经过合理设计，既保证插接后的连接稳定性，也不会因为引脚过长导致安装时与外壳内部结构产生干涉。电源部分的设计兼顾了供电灵活性，既可以通过USB接口直接取电，也支持通过外部引脚接入适配电压的直流电源，能够适配不同场景下的供电需求，板上的电源指示与运行状态指示灯能够直观反馈板卡的工作状态，方便开发者快速排查硬件连接问题。
