小型移动式手动压制成型制砖设备结构设计

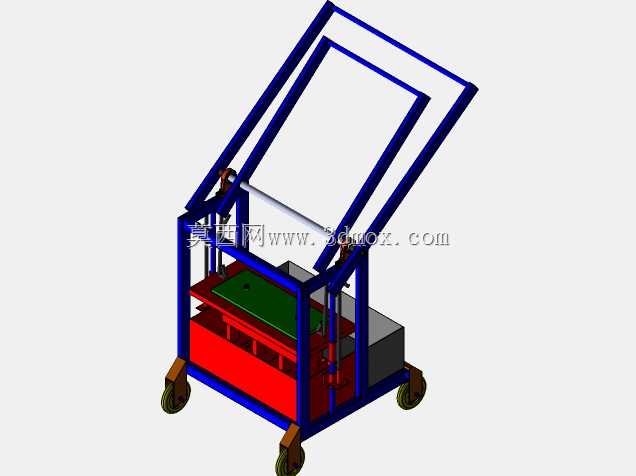

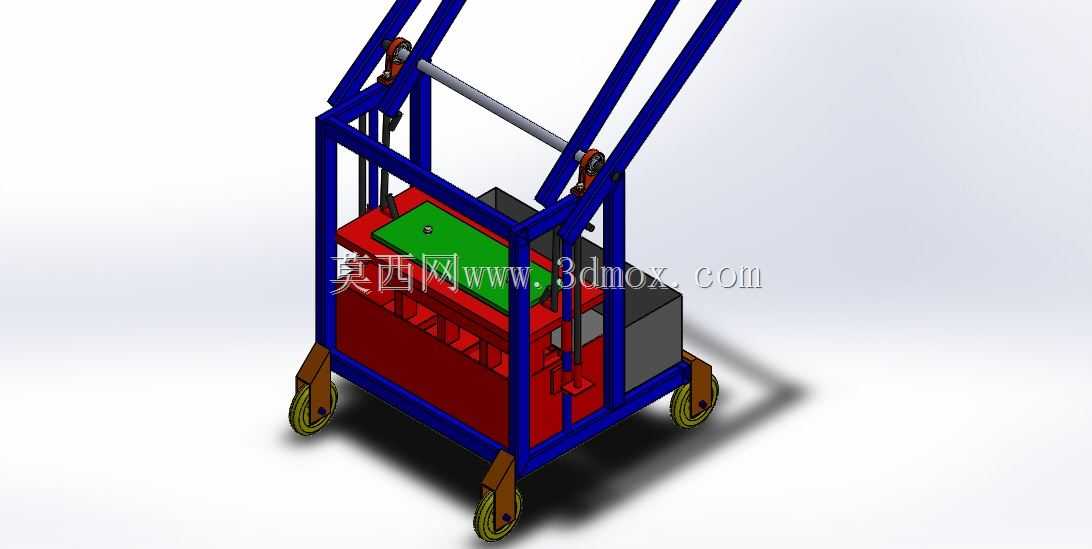

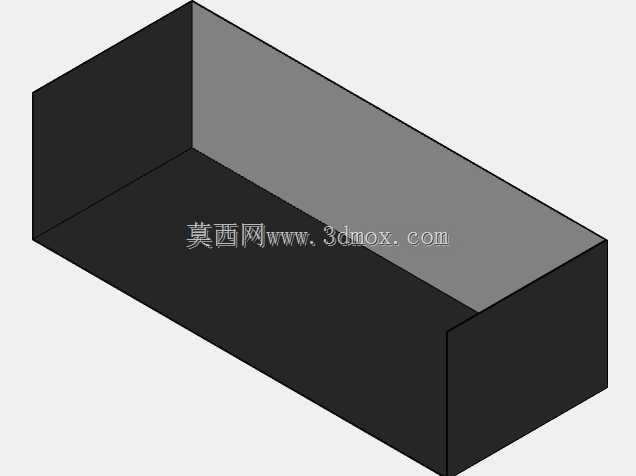

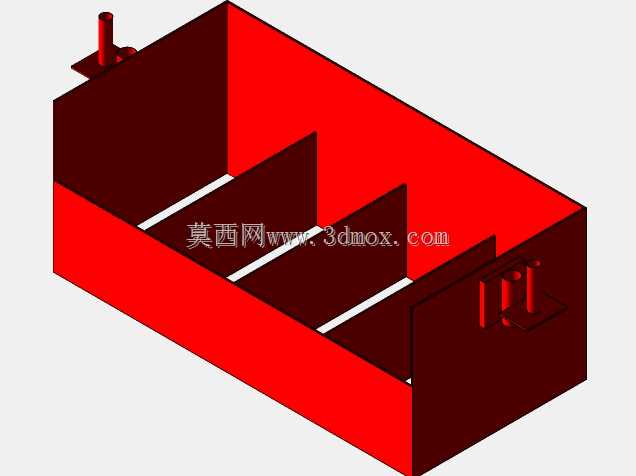

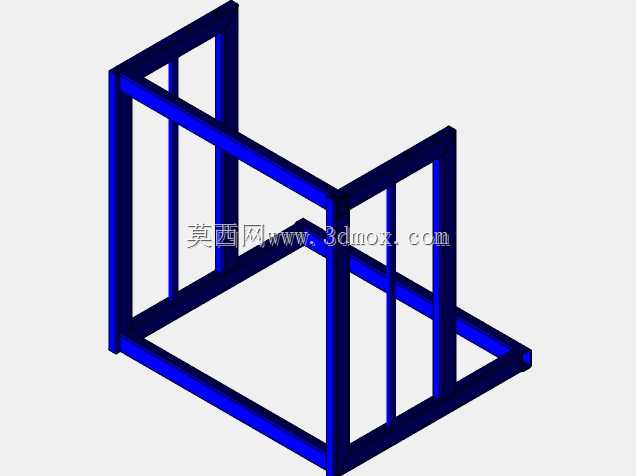

这款手动制砖设备主要面向村镇小型建材生产、农户自建房施工、零散基建作业场景设计，可在无稳定电力供应的偏远施工区域、乡村院落、临时工地现场完成标准砌块的压制成型作业，无需外接动力源，单人即可完成全套操作流程，适配小规模制砖作业的灵活需求，能够有效降低零散建材生产的设备投入成本与用电门槛。设备采用手压杠杆式施力结构，通过加长操作力臂放大人工施加的下压力，配合模腔内的定向压合结构，可一次性完成四块标准砌块的压制成型，压合过程中模腔受力均匀，成型砌块的密实度一致，边角完整无缺料，成型后可直接通过模腔侧部的出料结构推出砌块，无需额外拆模工序，操作流程简单易上手，无操作经验的人员经过简单讲解即可独立完成制砖作业。设备整体采用框架式方管焊接结构作为主体承载框架，底部配置四个带刹车的万向脚轮，可在平整场地内灵活推移转场，无需额外吊装转运设备，适配多作业点来回切换的使用需求；框架上部设置双杠杆联动压合机构，压头与模腔采用精准导向配合，压合行程经过优化设计，既保证足够的压合深度保障砌块成型强度，又避免行程过长造成操作费力。模腔部分采用可拆卸式模块化设计，可根据需求更换不同规格的模腔配件，生产不同尺寸的实心砌块、空心砖或者铺路砖，拓展设备的适用范围；设备侧部集成原料暂存料斗，可临时存放拌合好的制砖原料，减少作业过程中来回取料的走动距离，提升单人作业效率。设计过程中充分考虑人工操作的人机工程学，操作手柄的高度设置在成年人站立操作的舒适施力区间，压合过程的施力方向符合人体发力习惯，长时间操作不易产生过度疲劳；设备整体外形紧凑，占地空间小，闲置时可推移至角落存放，不占用过多场地空间，安装使用无需浇筑固定基础，推移到平整硬化地面后锁死脚轮即可投入作业，无复杂安装调试流程。设备的压合部件与原料接触部位采用耐磨钢材制作，长期反复压合作业不易出现磨损变形，框架结构经过受力强化，承受杠杆施力的反作用力时不会出现框架变形、开焊问题，日常维护仅需定期对杠杆铰接点加注润滑脂即可，维护成本极低，适合基层零散作业场景长期使用。
